第三節 結構設計
第一單元 結構與設計
創意設計欣賞
創意設計欣賞

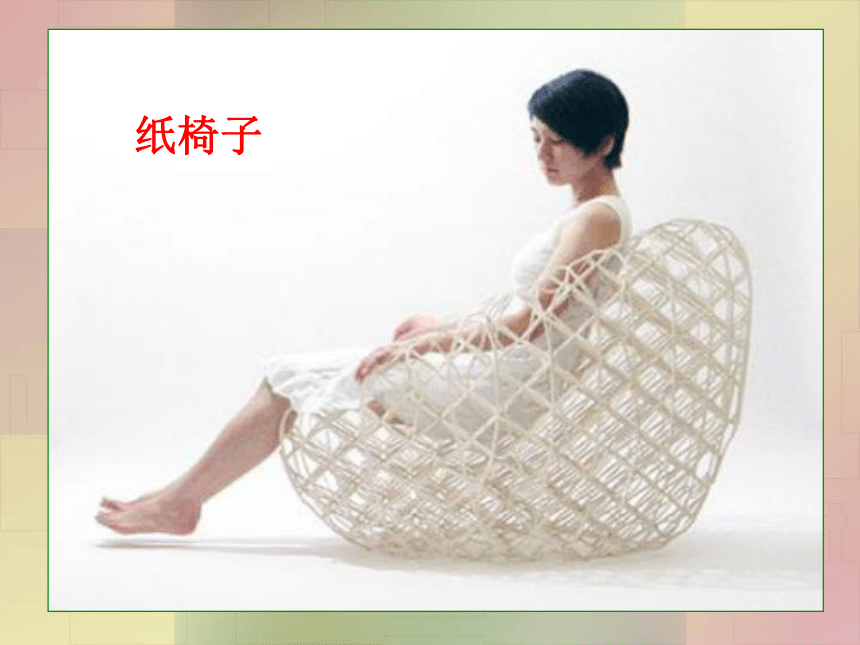

紙椅子

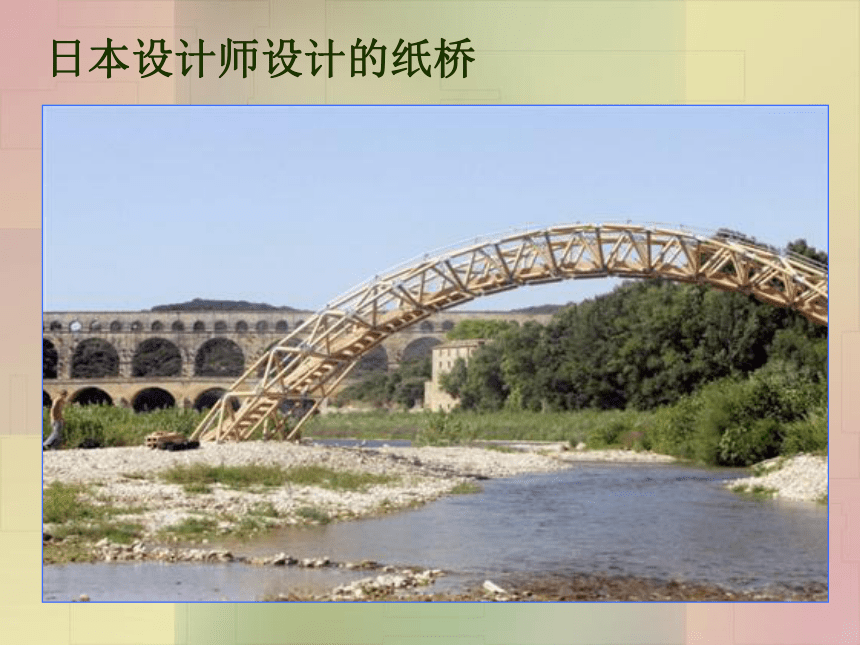

日本設計師設計的紙橋

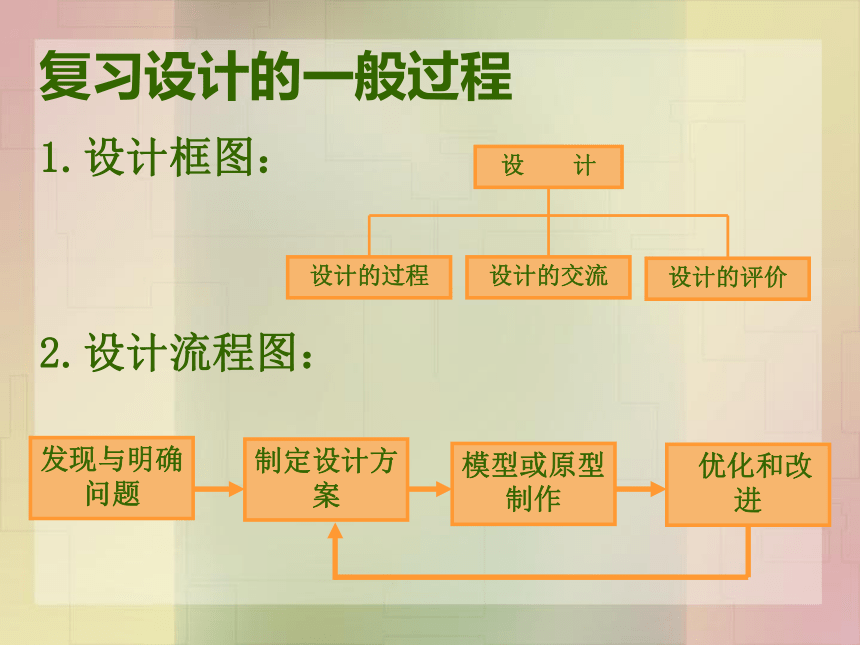

復習設計的一般過程
1.設計框圖：
設 計
設計的過程
設計的交流
設計的評價
2.設計流程圖：
發現與明確問題
制定設計方案
模型或原型制作
優化和改進

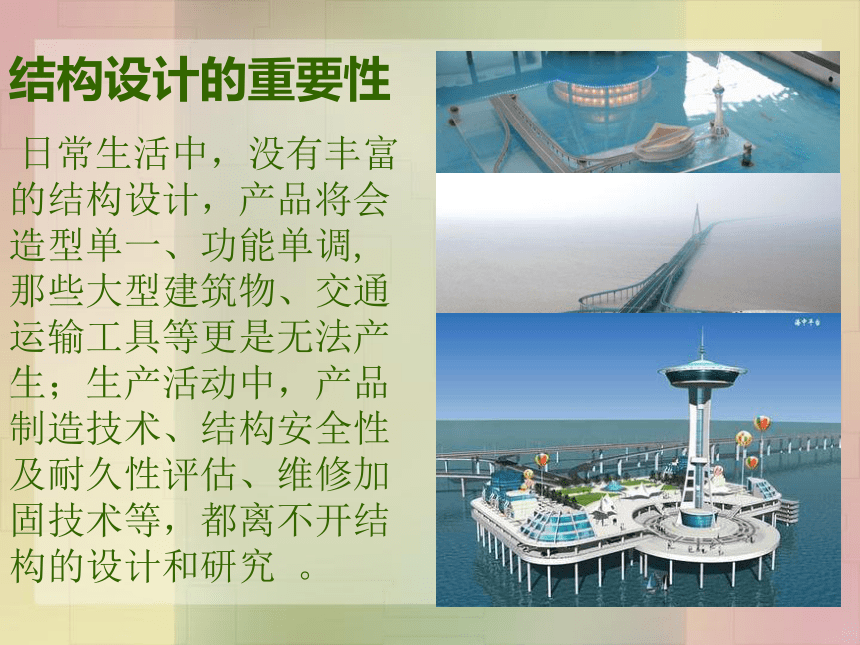

結構設計的重要性
日常生活中，沒有豐富的結構設計，產品將會造型單一、功能單調,那些大型建筑物、交通運輸工具等更是無法產生；生產活動中，產品制造技術、結構安全性及耐久性評估、維修加固技術等，都離不開結構的設計和研究 。

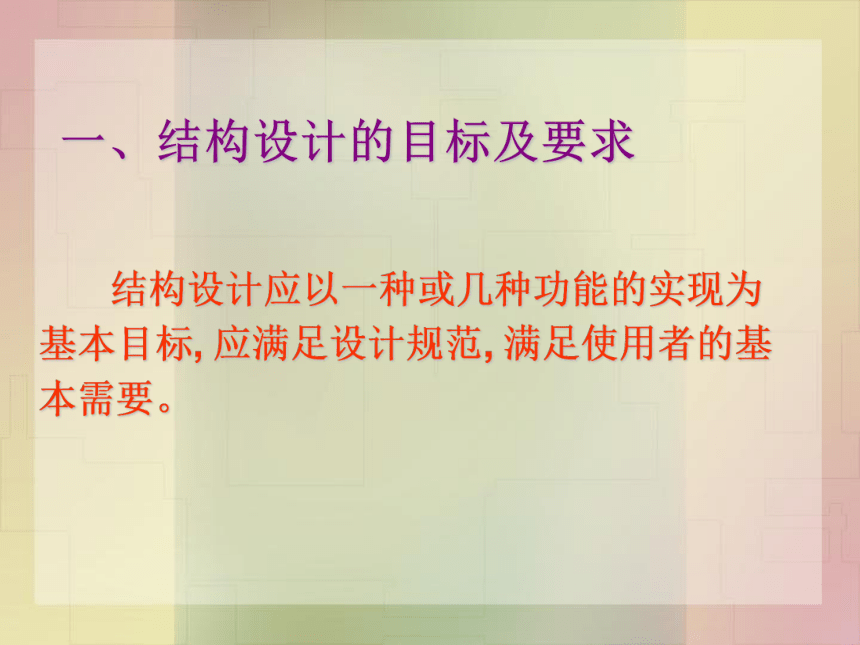

一、結構設計的目標及要求
　 結構設計應以一種或幾種功能的實現為
基本目標, 應滿足設計規范, 滿足使用者的基
本需要。

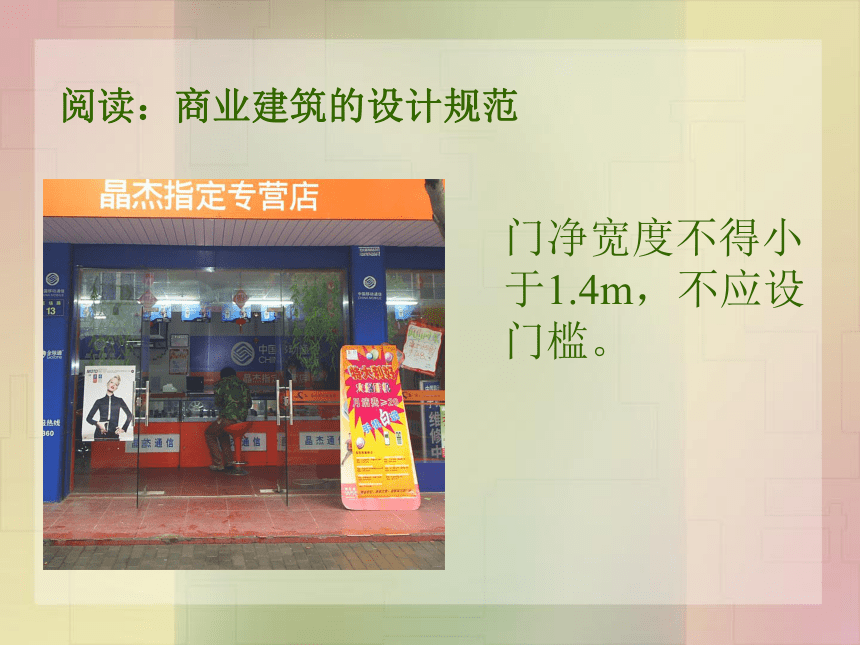

閱讀：商業建筑的設計規范
門凈寬度不得小于1.4m，不應設門檻。

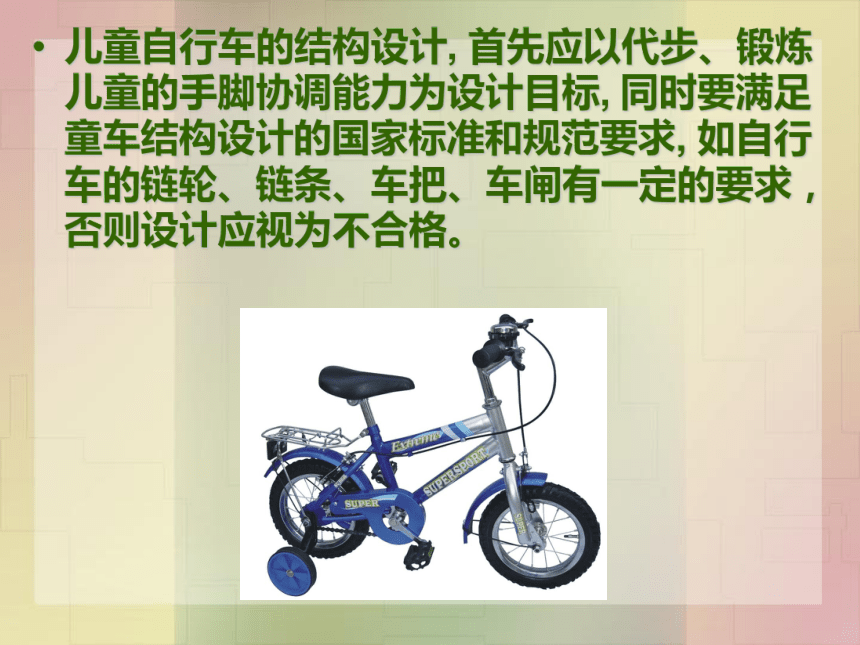

兒童自行車的結構設計, 首先應以代步、鍛煉兒童的手腳協調能力為設計目標, 同時要滿足童車結構設計的國家標準和規范要求, 如自行車的鏈輪、鏈條、車把、車閘有一定的要求，否則設計應視為不合格。

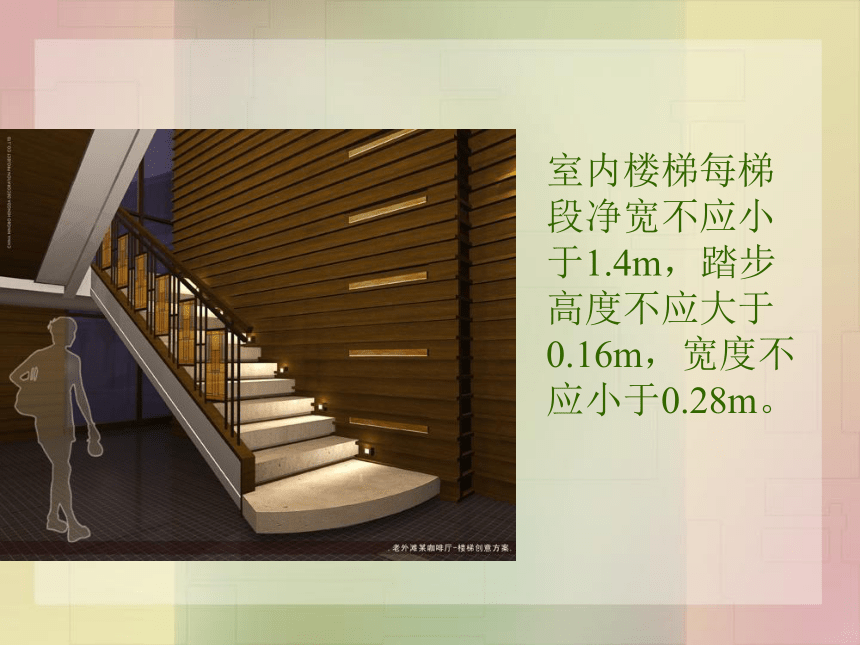

室內樓梯每梯段凈寬不應小于1.4m，踏步高度不應大于0.16m，寬度不應小于0.28m。

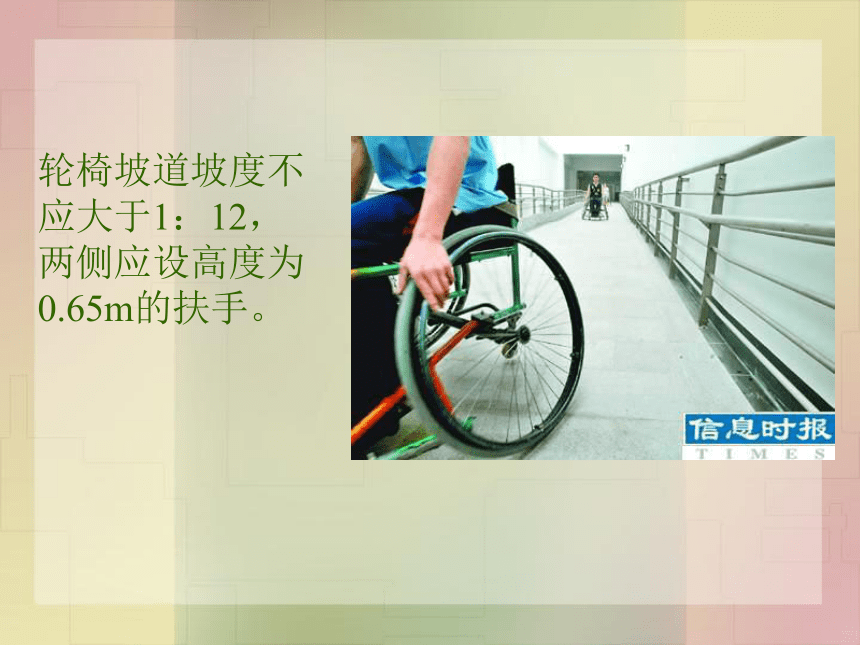

輪椅坡道坡度不應大于1：12，兩側應設高度為0.65m的扶手。
標準化的作用
標準化為科學管理奠定了基礎
促進經濟全面發展,提高經濟效益
標準化是科研,生產,使用三者之間的橋梁
標準化為組織現代化生產創造了條件
促進對資源的合理利用,保持生態平衡,維護人類社會當前和長遠的利益
合理發展產品品種,提高企業應變能力,以更好地滿足社會需求
保證產品質量,維護消費者利益
在社會生產組成部分之間進行協調,確立共同遵循的準則,建立穩定地秩序
消除貿易障礙,促進國際技術交流和貿易發展,提高產品在國際市場上的競爭能力方面有重大地作用
保障身體健康和生命安全,大量地環保標準,衛生標準和安全標準制定發布后,用法律形式強制執行,對保障人民的身體健康和生命財產安全具有重大作用
案例分析《戶外廣告牌的結構設計》
結構設計需要考慮的因素有很多，你認為結構設計主要需要哪些因素？
增加結構的強度
減少受力面積
改變結構的形狀
加固支撐架、連接點
采用通風孔
采用立體環繞、流線設計
小結：結構設計應考慮的主要因素有：
穩定性； 強度；
成本； 使用壽命；
美觀； 安全因素；
功能； 經濟因素等
無論在哪一類用途的結構設計中, 安全都是至關重要的因素。
學生作品
承重性測試
測試評價
世界首座弧形鋼塔斜拉橋南京建成通車
欣賞
07年5月13日，法國馬拉松賽參賽者在世界最高斜拉橋上飛奔。
該橋橫跨法國南部城鎮密佑附近的塔恩河上的山谷,高343米，甚至高過了埃菲爾鐵塔而且僅僅比帝國大廈低38米，堪稱世界最壯觀的公路橋。密佑高架橋長2460米，整個結構耗費鋼材36000噸，占大橋重量的四分之一，其他部分是用混凝土建造的。
美國舊金山金門大橋最著名的懸索橋
英國倫敦塔橋(Tower Bridge)
布達佩斯大橋
上海楊浦大橋
世界最大斜拉橋－蘇通長江公路大橋
杭州灣跨海大橋
杭州灣跨海大橋北起嘉興市海鹽鄭家埭，跨越寬闊的杭州灣海域后止于寧波市慈溪水路灣，全長36公里，是目前世界上已建或在建的最長的跨海大橋。
大連星海廣場馬欄河橋
泰順廊橋的結構原理：
廊橋結構的基本組合單元是六根桿件，縱向四根、橫向兩根，平面呈“井”字形。利用受壓。 產生的摩擦力，構件之間越壓越緊。這種結構，不用釘鉚，只需用相同規格的桿件，別壓穿插，搭接而成
泰順廊橋的結構原理示意圖
泰順廊橋欣賞
泰順廊橋欣賞
