高考化學中常涉及的新型儀器和創新使用方法

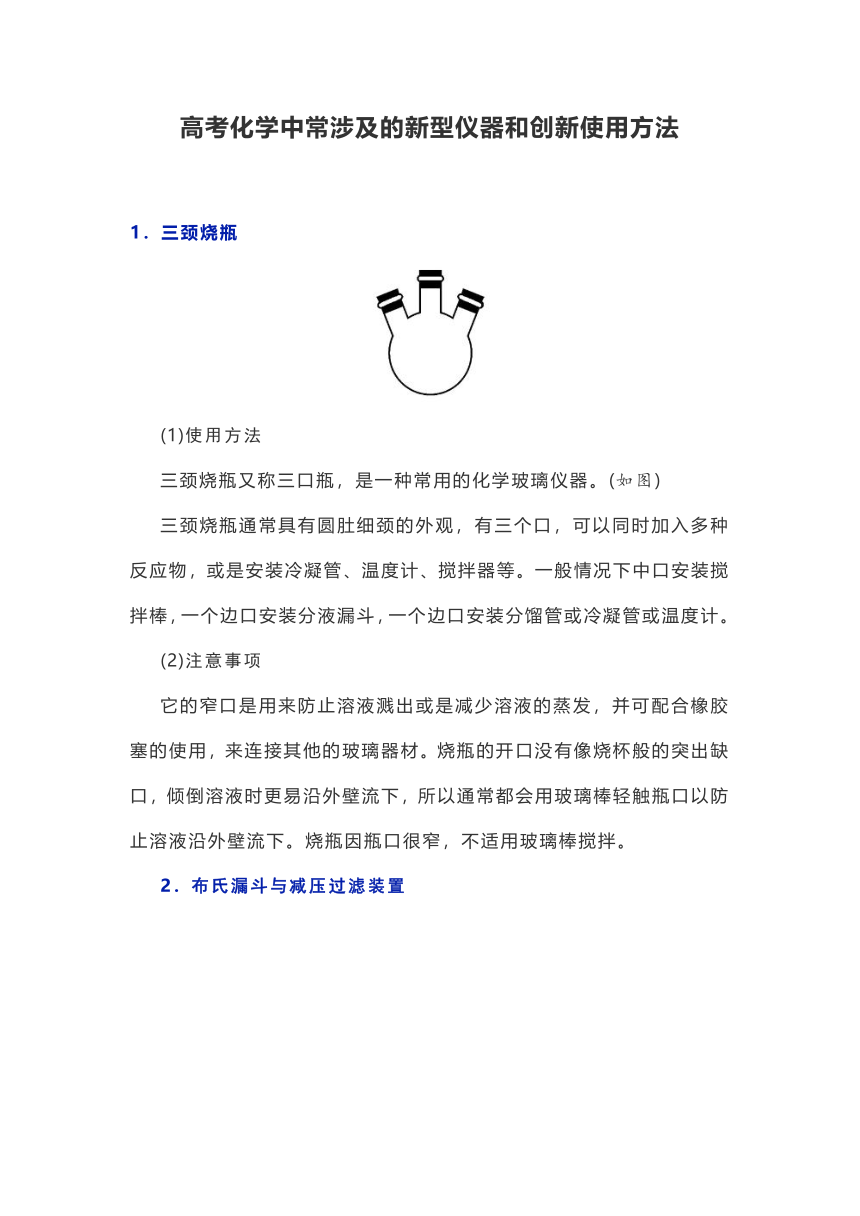

1．三頸燒瓶
(1)使用方法
三頸燒瓶又稱三口瓶，是一種常用的化學玻璃儀器。(如圖)
三頸燒瓶通常具有圓肚細頸的外觀，有三個口，可以同時加入多種反應物，或是安裝冷凝管、溫度計、攪拌器等。一般情況下中口安裝攪拌棒，一個邊口安裝分液漏斗，一個邊口安裝分餾管或冷凝管或溫度計。
(2)注意事項
它的窄口是用來防止溶液濺出或是減少溶液的蒸發，并可配合橡膠塞的使用，來連接其他的玻璃器材。燒瓶的開口沒有像燒杯般的突出缺口，傾倒溶液時更易沿外壁流下，所以通常都會用玻璃棒輕觸瓶口以防止溶液沿外壁流下。燒瓶因瓶口很窄，不適用玻璃棒攪拌。

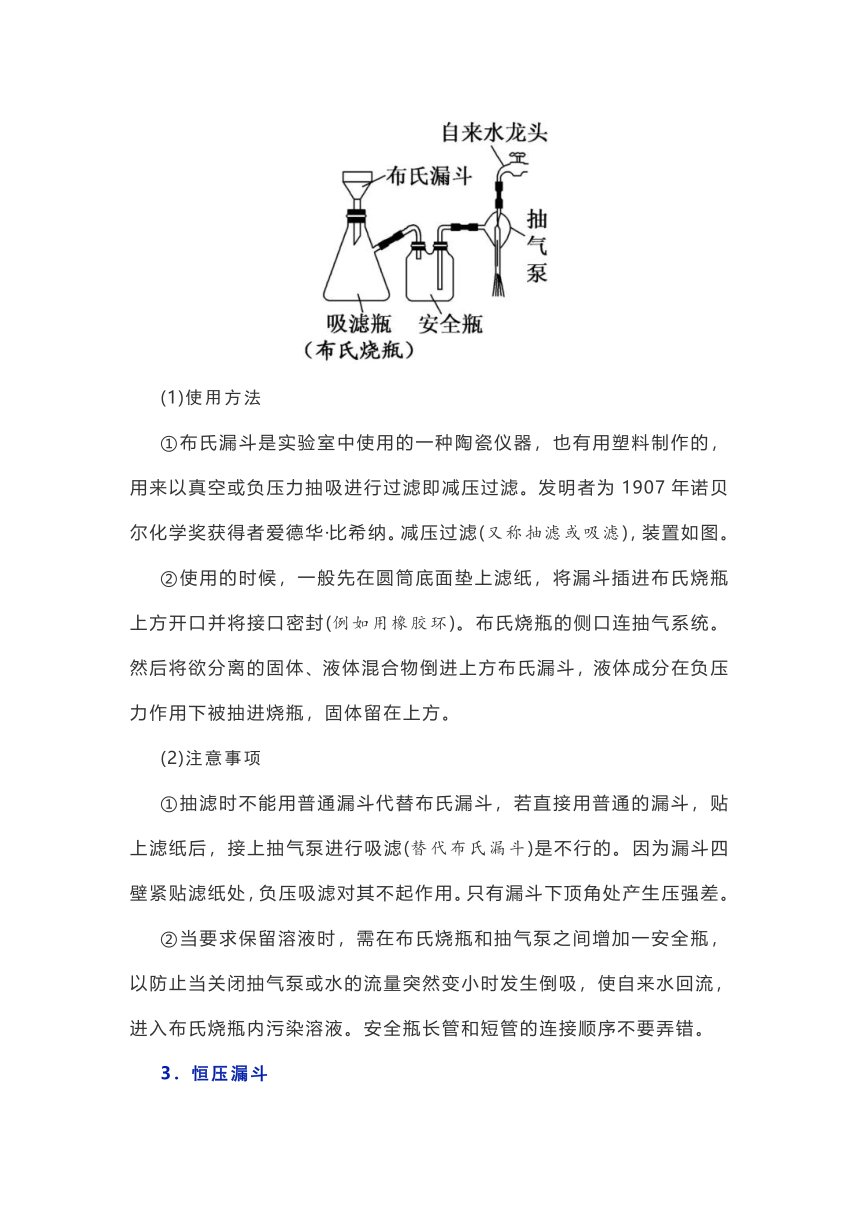

2．布氏漏斗與減壓過濾裝置
(1)使用方法
①布氏漏斗是實驗室中使用的一種陶瓷儀器，也有用塑料制作的，用來以真空或負壓力抽吸進行過濾即減壓過濾。發明者為1907年諾貝爾化學獎獲得者愛德華·比希納。減壓過濾(又稱抽濾或吸濾)，裝置如圖。
②使用的時候，一般先在圓筒底面墊上濾紙，將漏斗插進布氏燒瓶上方開口并將接口密封(例如用橡膠環)。布氏燒瓶的側口連抽氣系統。然后將欲分離的固體、液體混合物倒進上方布氏漏斗，液體成分在負壓力作用下被抽進燒瓶，固體留在上方。
(2)注意事項
①抽濾時不能用普通漏斗代替布氏漏斗，若直接用普通的漏斗，貼上濾紙后，接上抽氣泵進行吸濾(替代布氏漏斗)是不行的。因為漏斗四壁緊貼濾紙?zhí)帲搲何鼮V對其不起作用。只有漏斗下頂角處產生壓強差。
②當要求保留溶液時，需在布氏燒瓶和抽氣泵之間增加一安全瓶，以防止當關閉抽氣泵或水的流量突然變小時發生倒吸，使自來水回流，進入布氏燒瓶內污染溶液。安全瓶長管和短管的連接順序不要弄錯。

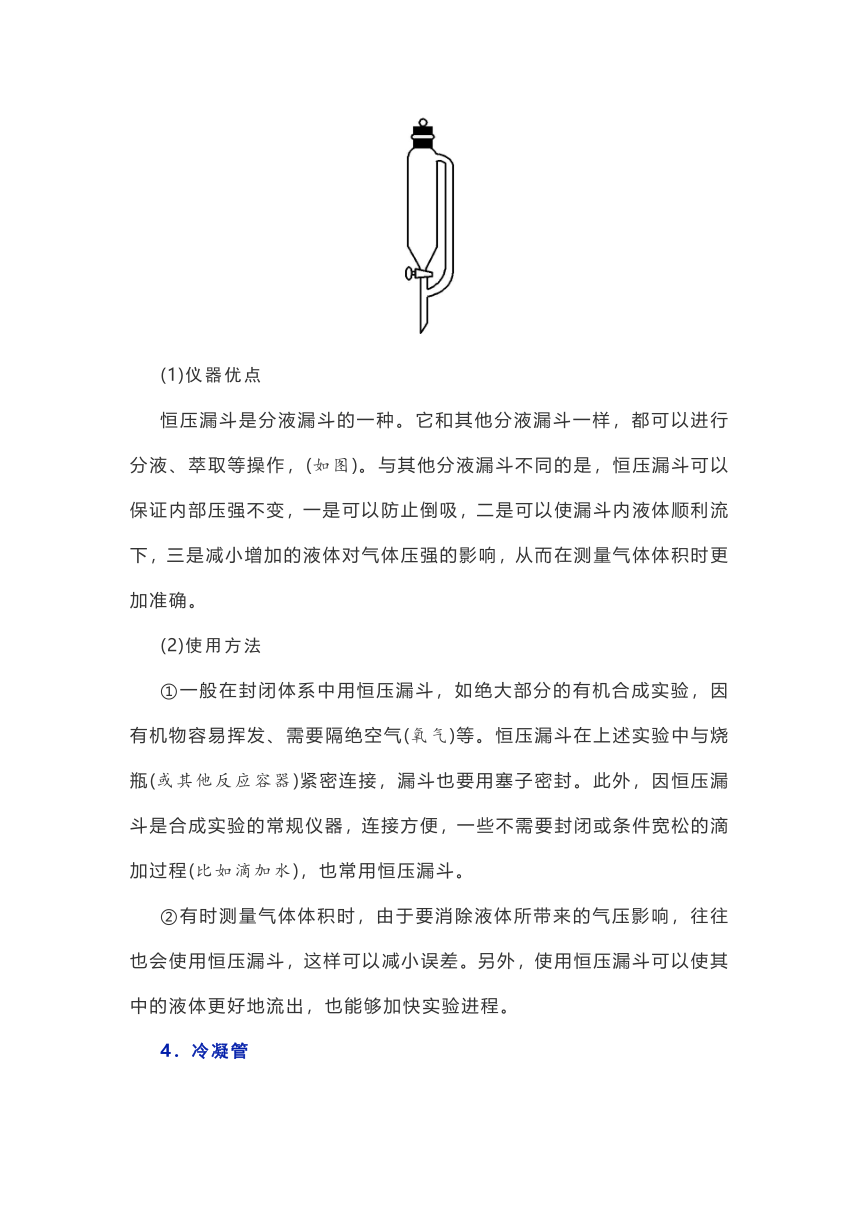

3．恒壓漏斗
(1)儀器優點
恒壓漏斗是分液漏斗的一種。它和其他分液漏斗一樣，都可以進行分液、萃取等操作，(如圖)。與其他分液漏斗不同的是，恒壓漏斗可以保證內部壓強不變，一是可以防止倒吸，二是可以使漏斗內液體順利流下，三是減小增加的液體對氣體壓強的影響，從而在測量氣體體積時更加準確。
(2)使用方法
①一般在封閉體系中用恒壓漏斗，如絕大部分的有機合成實驗，因有機物容易揮發、需要隔絕空氣(氧氣)等。恒壓漏斗在上述實驗中與燒瓶(或其他反應容器)緊密連接，漏斗也要用塞子密封。此外，因恒壓漏斗是合成實驗的常規儀器，連接方便，一些不需要封閉或條件寬松的滴加過程(比如滴加水)，也常用恒壓漏斗。
②有時測量氣體體積時，由于要消除液體所帶來的氣壓影響，往往也會使用恒壓漏斗，這樣可以減小誤差。另外，使用恒壓漏斗可以使其中的液體更好地流出，也能夠加快實驗進程。
4．冷凝管
(1)使用方法
冷凝管是一種用作促進冷凝作用的實驗室設備，通常由一里一外兩條玻璃管組成，其中較小的玻璃管貫穿較大的玻璃管。它是利用熱交換原理使氣體冷卻凝結為液體的一種玻璃儀器。
(2)注意事項
有易揮發的液體反應物時，為了避免反應物損耗和充分利用原料，要在發生裝置上設計冷凝回流裝置，使該物質通過冷凝后由氣態恢復為液態，從而回流并收集，實驗室可通過在發生裝置上安裝長玻璃管或冷凝回流管等實現。
(3)分類
①直形冷凝管(如圖)
由內外組合的直玻璃管構成，多用于蒸餾操作，蒸氣溫度低于140
℃，不可用于回流。在其外管的上下兩側分別有連接管接頭，用作出水口和進水口，使用時，將靠下端的連接口以塑膠管接上水龍頭，當作進水口。因為進水口處的水溫較低而被蒸氣加熱過后的水溫度較高；較熱的水因密度降低會自動往上流，有助于冷卻水的循環。一般傾斜放置。
②球形冷凝管(如圖)
球形冷凝管內管為若干個玻璃球連接起來，用于有機制備的回流，由于接觸面積比直形冷凝管的大，冷凝效果好，適用于各種沸點的液體。一般直立放置。
③蛇形冷凝管(如圖)
蛇形冷凝管使用前首先洗凈，將冷凝管上端擴大處，用打好洞的橡膠塞連接于燒瓶的支管上，蒸餾燒瓶中加入待蒸餾的物質，然后在冷凝管的進水口(下口)處用橡膠管連接水源，另一根橡膠管連接于上口，便于冷卻水流出。冷凝管下端連接接受瓶，通常用牛角管連接接受瓶，可使蒸餾液垂直流出。全部裝置安裝好后，先開冷卻水源，然后進行加熱使蒸餾物至沸騰，蒸氣沿內芯管遇到冷卻水冷卻的管壁即冷凝為液滴，流入接受瓶中，即得純凈物質。
5．啟普發生器
(1)應用與結構
啟普發生器常用于固體顆粒和液體反應的實驗中以制取氣體，它由球形漏斗、容器和導氣管三部分組成。(如圖)
(2)注意事項
①如果生成的氣體難溶于反應液，可以使用。如CO2可溶于水，但難溶于鹽酸，當用石灰石與鹽酸反應制CO2時可用啟普發生器。
②塊狀固體在反應中很快溶解或變成粉末時，不能使用啟普發生器。
③啟普發生器不能加熱。
(3)氣密性檢查方法
開啟活塞，向球形漏斗中加水。當水充滿容器下部的半球體時，關閉活塞，繼續加水，使水上升到長頸漏斗中，靜置片刻，若水面不下降，則說明裝置氣密性良好，反之則說明裝置漏氣。漏氣處可能是容器上氣體出口處的橡膠塞、導氣管上的旋塞或球形漏斗與容器接觸的磨口處。
(4)使用操作
①固體試劑由容器上的氣體出口加入，加固體前應在容器的球體中加入一定量的玻璃棉或放入橡膠墊圈，以防固體掉入半球體中。加固體的量不得超過球體容積的1/3。液體試劑從球形漏斗口注入，液體的量以反應時剛剛浸沒固體，液面不高過導氣管的橡膠塞為宜。
②使用時，打開導氣管上的活塞，球形漏斗中的液體進入容器與固體反應，氣體的流速可用活塞調節。停止使用時，關閉活塞，容器中的氣體壓力增大，將液體壓回球形漏斗，使液體和固體脫離，反應停止。
③特點：符合“隨開隨用、隨關隨停”的原則。能節約試劑，控制反應的發生和停止，可隨時向裝置中添加液體試劑。
