《設計圖樣的繪制的復習》
會考要求
①技術語言的種類及其應用 a
②簡單的草圖 c
③基本幾何體的正等軸測圖 a
④簡單的效果圖 a
⑤一般技術圖樣所采用的投影方法 a
⑥簡單形體的三視圖 c
⑦一般的機械加工圖 a
設計表現圖
常見的技術圖樣
會考要求
①技術語言的種類及其應用 a
②簡單的草圖 c
③基本幾何體的正等軸測圖 a
④簡單的效果圖 a
⑤一般技術圖樣所采用的投影方法 a
⑥簡單形體的三視圖 c
⑦一般的機械加工圖 a
設計表現圖
常見的技術圖樣
一.李琳準備在房間里放置一個落地式書架，為李琳設計、制造一個書架。
(1)用草圖展示設計，說明該書架的總體尺寸（長、寬、高）（10分）
(2008溫州期末考題)
②簡單的草圖 c
一.李琳準備在房間里放置一個落地式書架，為李琳設計、制造一個書架。
(1)用草圖展示設計，說明該書架的總體尺寸（長、寬、高）（10分）
(2008溫州期末考題)
②簡單的草圖 c

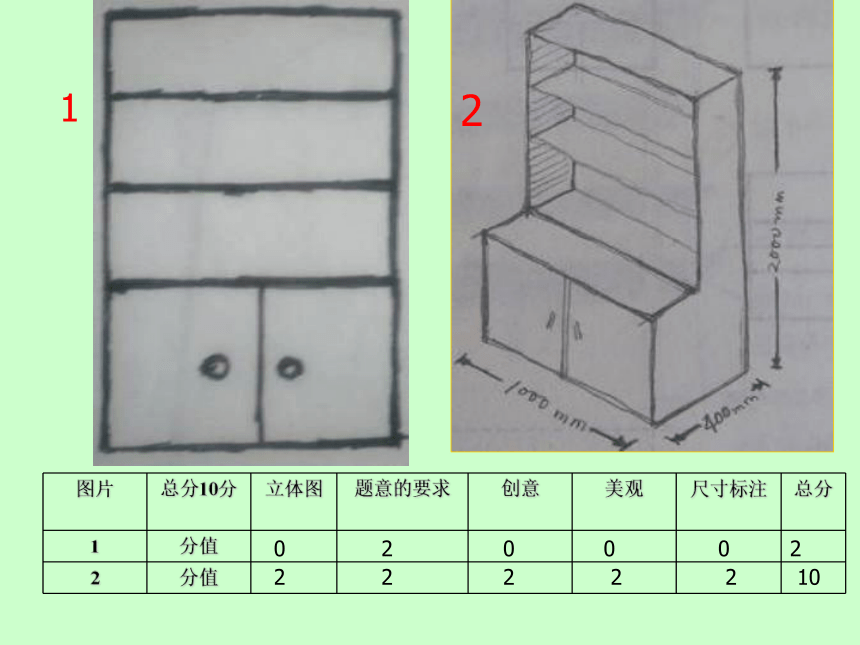

圖片 總分10分 立體圖 題意的要求 創意
美觀 尺寸標注 總分
1 分值
2 分值
0
2
0
0
0
2
2
2
2
2
2
10
1
2

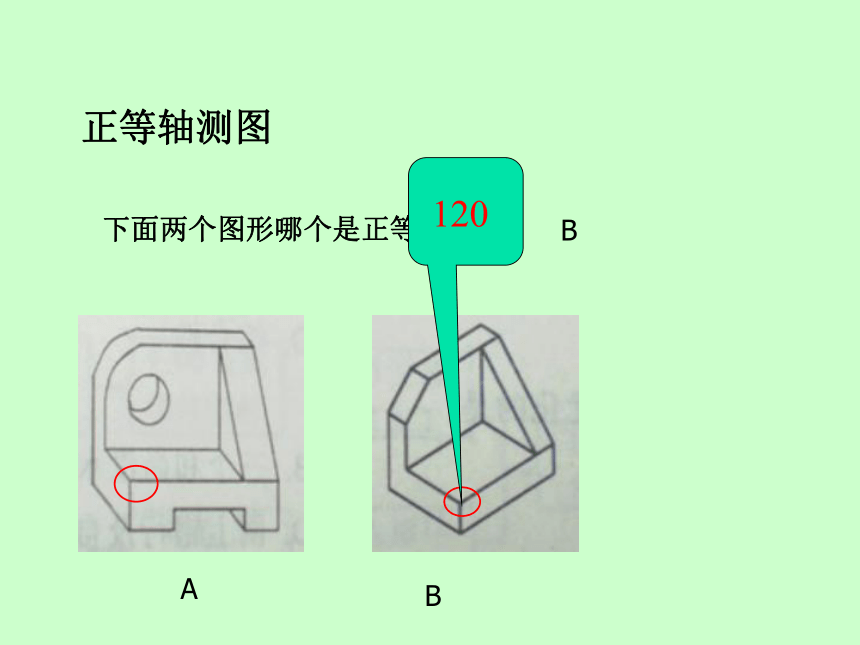

下面兩個圖形哪個是正等軸測圖：
A
B
B
120
正等軸測圖

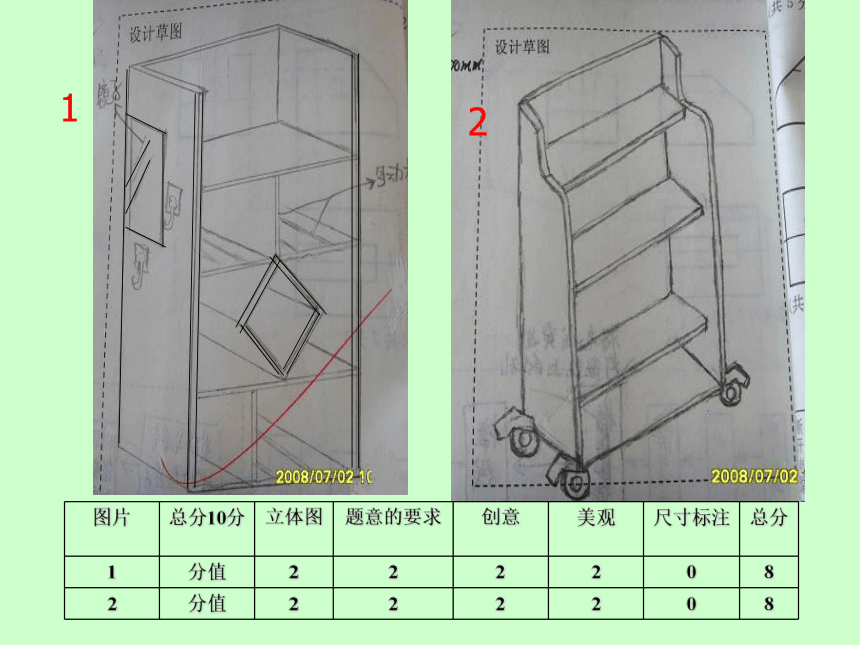

圖片 總分10分 立體圖 題意的要求 創意
美觀 尺寸標注 總分
1 分值 2 2 2 2 0 8
2 分值 2 2 2 2 0 8
1
2
主

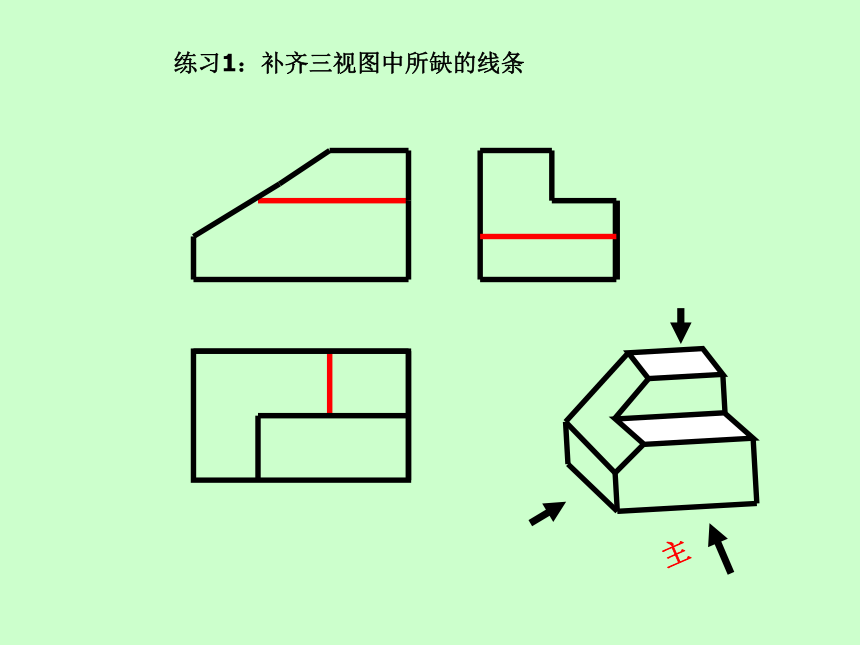

練習1：補齊三視圖中所缺的線條
三視圖
1、三視圖的三投影面體系
主
練習1：補齊三視圖中所缺的線條
對稱中心線
可見輪廓線
粗實線
點畫線
虛線
不可見輪廓線
示意圖
表示意義
線形
練習2：補齊下面的三視圖所缺的線。
尺寸標注
160
28
10
160
28
10
尺寸界線
尺寸線
尺寸數字
10
34
67
R23
R15
　　找出下圖的尺寸標注存在多處錯誤，并改正。
　　找出下圖的尺寸標注存在多處錯誤，并改正。
10
34
67
R23
R15
1、表示真實的大小。
2、毫米為單位不注寫
3、水平上上、垂直左左
尺寸數字
尺寸線
1、用細實線
2、箭頭要實心
3、必須單獨畫出，不能與其他線重合或在延長線上。
4、尺寸線與尺寸線、尺寸線與輪廓線相距5—7mm
1、用細實線
2、超出箭頭2mm
3、可以利用輪廓線、軸線對對稱中心線或這些線的引出線。
尺寸界線
半圓或不足半圓標出半徑大小R
整圓或大于半圓標出直徑大小
10
34
67
30
R23
下列技術語言中，符合機械加工圖要求的是（ 　 ）
B
A
D
練一練
C
C　
草圖
模型
電子線路圖
（圖表）
圖樣
除了以上的技術語言還有哪些？
符號、口頭語言、計算機演示
①技術語言的種類及其應用 a
軸承座 材料 比例 數量
HT15-33 1:4 5
制圖 張三 08.12.5 　制作單位
審核 李四 08.12.16
30
61
75
技術要求
1、鑄件需經熱處理，消除內應力。
2、外表面清理干凈。
機械加工圖
三視圖+尺寸標注
標題欄和文字說明
⑦一般的機械加工圖 a
必要的其他視圖
剖視圖
剖視圖
作用：呈現零件的內部或后面等一些不可見的結構。
電子線路圖
如何識讀線路圖？
認識元器件符號
理清連接方式
確定信號流通
如圖所示是一放大電路的線路圖，圖中元器件有：
A、電阻、二極管、電池 B、電阻、三極管、電容
C、開關、三極管、電阻 D、電容、電阻、二極管
B
二極管
