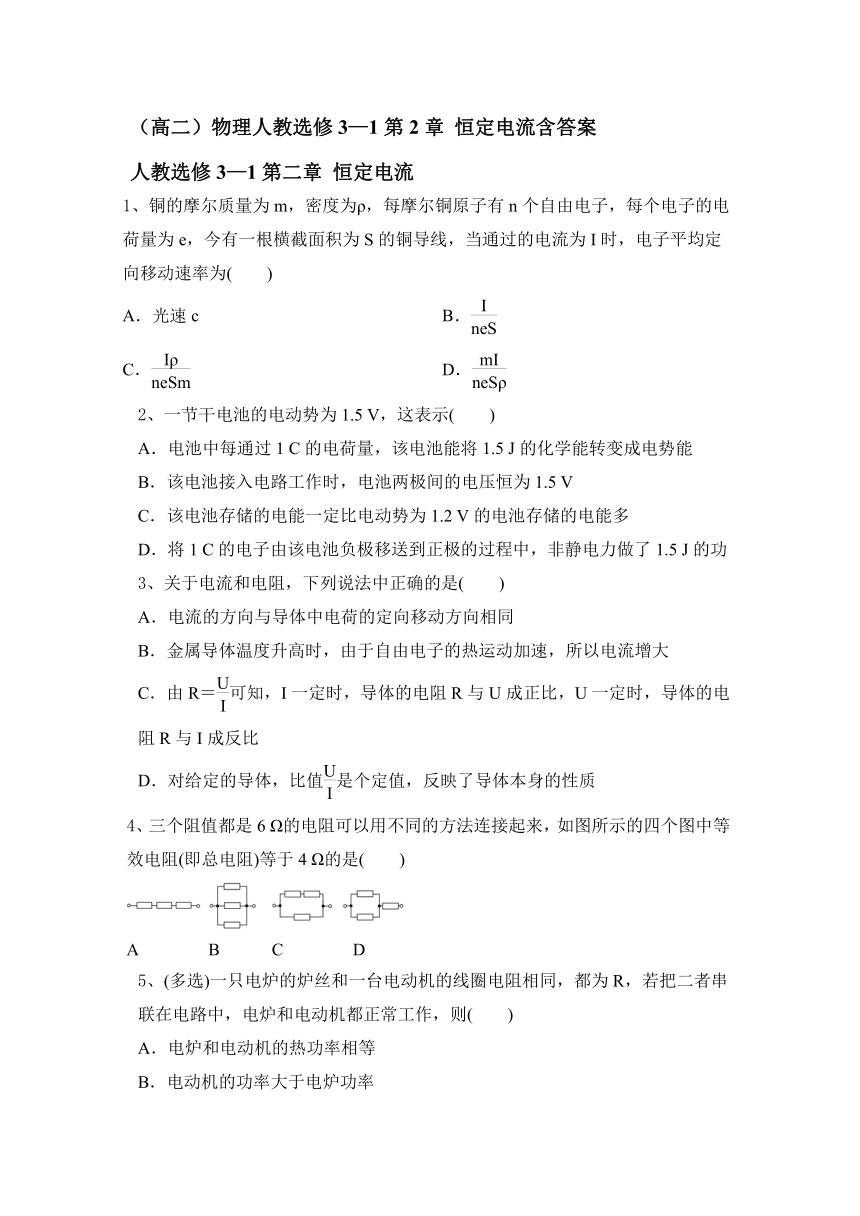

（高二）物理人教選修3—1第2章
恒定電流含答案
人教選修3—1第二章
恒定電流
1、銅的摩爾質量為m，密度為ρ，每摩爾銅原子有n個自由電子，每個電子的電荷量為e，今有一根橫截面積為S的銅導線，當通過的電流為I時，電子平均定向移動速率為(　　)
A．光速c
B．
C．
D．
2、一節干電池的電動勢為1.5
V，這表示(　　)
A．電池中每通過1
C的電荷量，該電池能將1.5
J的化學能轉變成電勢能
B．該電池接入電路工作時，電池兩極間的電壓恒為1.5
V
C．該電池存儲的電能一定比電動勢為1.2
V的電池存儲的電能多
D．將1
C的電子由該電池負極移送到正極的過程中，非靜電力做了1.5
J的功
3、關于電流和電阻，下列說法中正確的是(　　)
A．電流的方向與導體中電荷的定向移動方向相同
B．金屬導體溫度升高時，由于自由電子的熱運動加速，所以電流增大
C．由R＝可知，I一定時，導體的電阻R與U成正比，U一定時，導體的電阻R與I成反比
D．對給定的導體，比值是個定值，反映了導體本身的性質
4、三個阻值都是6
Ω的電阻可以用不同的方法連接起來，如圖所示的四個圖中等效電阻(即總電阻)等于4
Ω的是(　　)
A　　　　B　　　C　　　　D
5、(多選)一只電爐的爐絲和一臺電動機的線圈電阻相同，都為R，若把二者串聯在電路中，電爐和電動機都正常工作，則(　　)
A．電爐和電動機的熱功率相等
B．電動機的功率大于電爐功率
C．電爐和電動機兩端電壓相等
D．電爐兩端電壓小于電動機兩端電壓

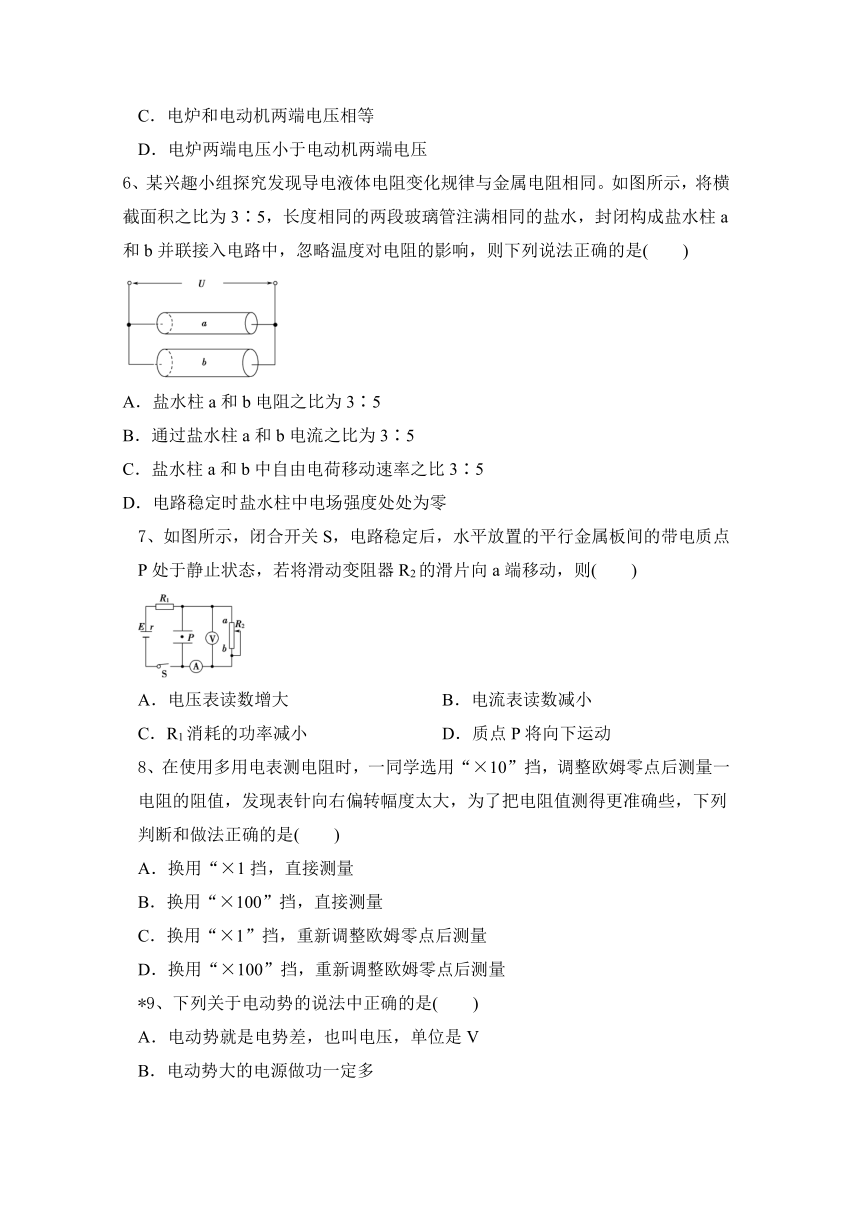

6、某興趣小組探究發現導電液體電阻變化規律與金屬電阻相同。如圖所示，將橫截面積之比為3∶5，長度相同的兩段玻璃管注滿相同的鹽水，封閉構成鹽水柱a和b并聯接入電路中，忽略溫度對電阻的影響，則下列說法正確的是(　　)
A．鹽水柱a和b電阻之比為3∶5
B．通過鹽水柱a和b電流之比為3∶5
C．鹽水柱a和b中自由電荷移動速率之比3∶5
D．電路穩定時鹽水柱中電場強度處處為零
7、如圖所示，閉合開關S，電路穩定后，水平放置的平行金屬板間的帶電質點P處于靜止狀態，若將滑動變阻器R2的滑片向a端移動，則(　　)
A．電壓表讀數增大
B．電流表讀數減小
C．R1消耗的功率減小
D．質點P將向下運動
8、在使用多用電表測電阻時，一同學選用“×10”擋，調整歐姆零點后測量一電阻的阻值，發現表針向右偏轉幅度太大，為了把電阻值測得更準確些，下列判斷和做法正確的是(　　)
A．換用“×1擋，直接測量
B．換用“×100”擋，直接測量
C．換用“×1”擋，重新調整歐姆零點后測量
D．換用“×100”擋，重新調整歐姆零點后測量
9、下列關于電動勢的說法中正確的是(　　)
A．電動勢就是電勢差，也叫電壓，單位是V
B．電動勢大的電源做功一定多
C．電動勢大的電源做功一定快
D．電動勢的大小等于電路中通過單位電荷時電源所提供的電能

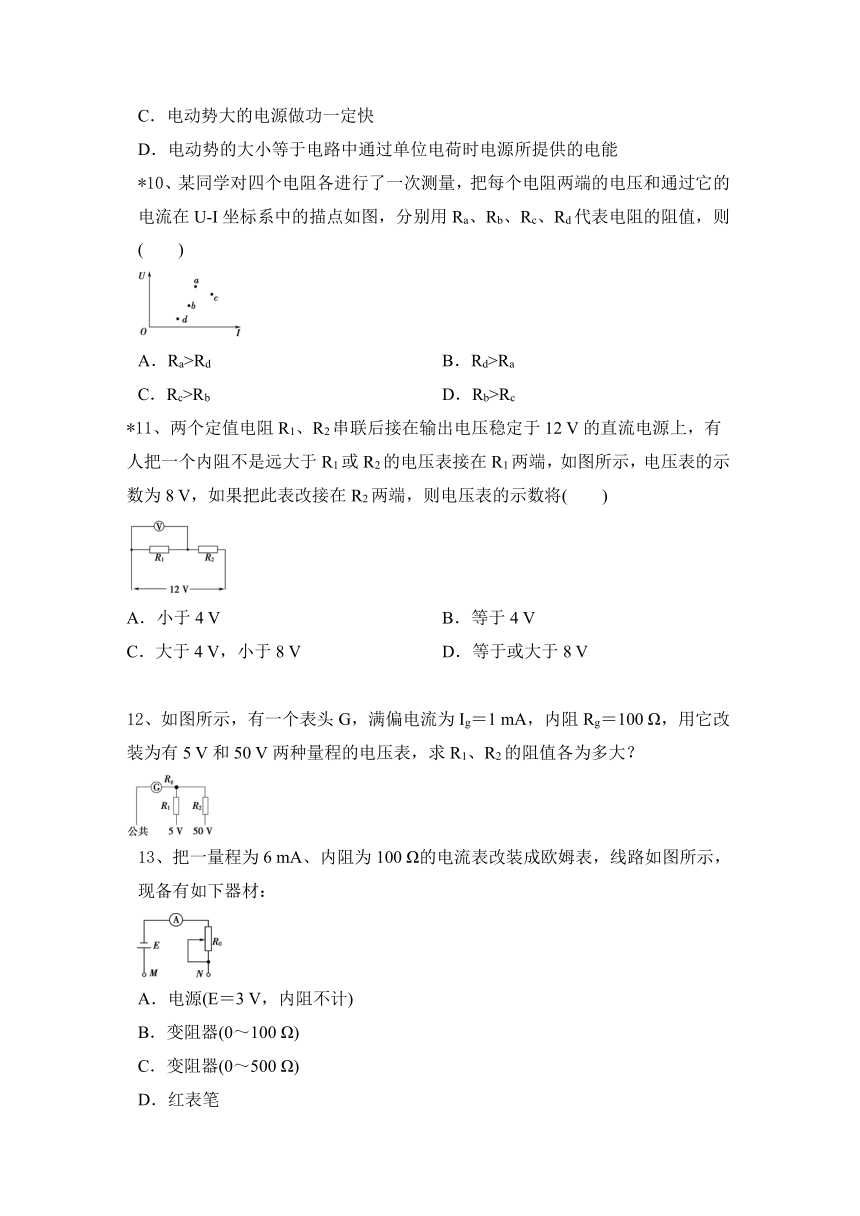

10、某同學對四個電阻各進行了一次測量，把每個電阻兩端的電壓和通過它的電流在U?I坐標系中的描點如圖，分別用Ra、Rb、Rc、Rd代表電阻的阻值，則(　　)
A．Ra>Rd　　　　
B．Rd>Ra
C．Rc>Rb
D．Rb>Rc
11、兩個定值電阻R1、R2串聯后接在輸出電壓穩定于12
V的直流電源上，有人把一個內阻不是遠大于R1或R2的電壓表接在R1兩端，如圖所示，電壓表的示數為8
V，如果把此表改接在R2兩端，則電壓表的示數將(　　)
A．小于4
V　　　　
B．等于4
V
C．大于4
V，小于8
V
D．等于或大于8
V
12、如圖所示，有一個表頭G，滿偏電流為Ig＝1
mA，內阻Rg＝100
Ω，用它改裝為有5
V和50
V兩種量程的電壓表，求R1、R2的阻值各為多大？
13、把一量程為6
mA、內阻為100
Ω的電流表改裝成歐姆表，線路如圖所示，現備有如下器材：
A．電源(E＝3
V，內阻不計)
B．變阻器(0～100
Ω)
C．變阻器(0～500
Ω)
D．紅表筆

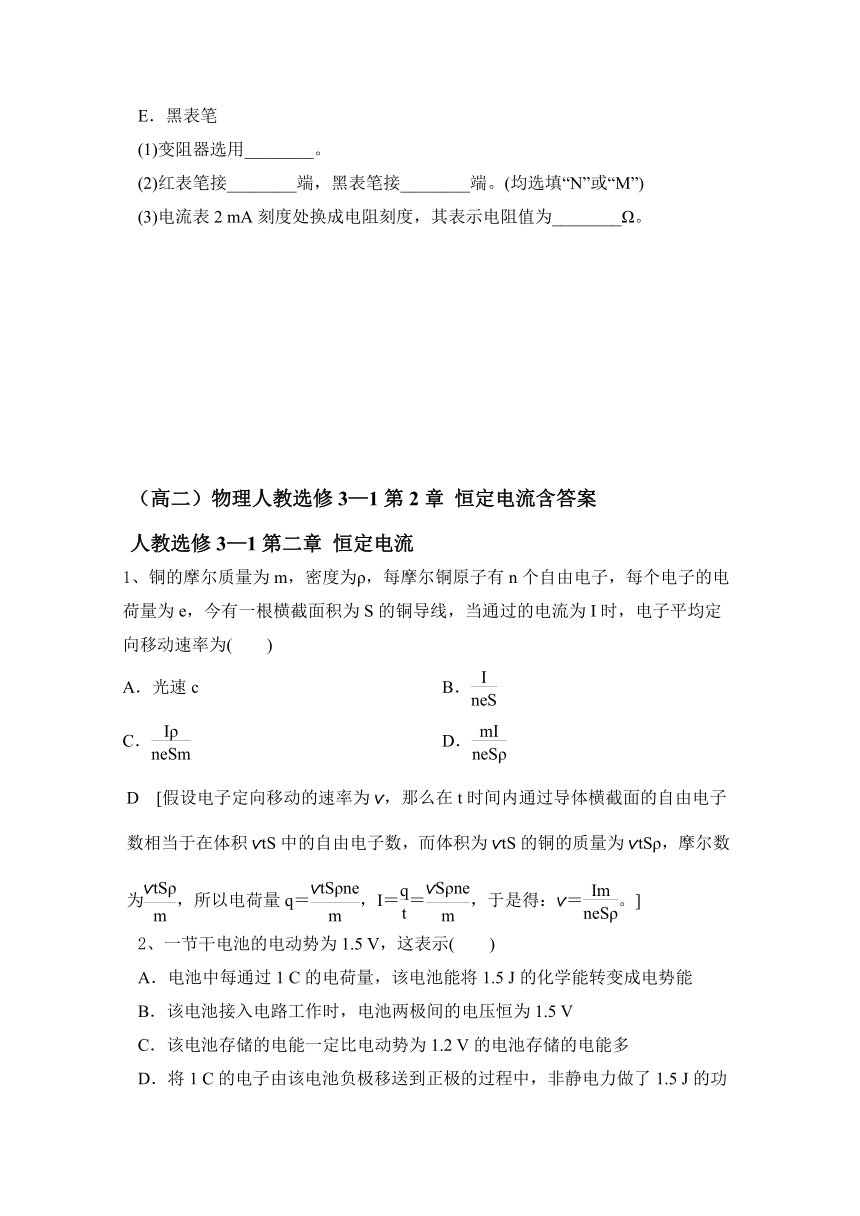

E．黑表筆
(1)變阻器選用________。
(2)紅表筆接________端，黑表筆接________端。(均選填“N”或“M”)
(3)電流表2
mA刻度處換成電阻刻度，其表示電阻值為________Ω。
（高二）物理人教選修3—1第2章
恒定電流含答案
人教選修3—1第二章
恒定電流
1、銅的摩爾質量為m，密度為ρ，每摩爾銅原子有n個自由電子，每個電子的電荷量為e，今有一根橫截面積為S的銅導線，當通過的電流為I時，電子平均定向移動速率為(　　)
A．光速c
B．
C．
D．
D　[假設電子定向移動的速率為v，那么在t時間內通過導體橫截面的自由電子數相當于在體積vtS中的自由電子數，而體積為vtS的銅的質量為vtSρ，摩爾數為，所以電荷量q＝，I＝＝，于是得：v＝。]
2、一節干電池的電動勢為1.5
V，這表示(　　)
A．電池中每通過1
C的電荷量，該電池能將1.5
J的化學能轉變成電勢能
B．該電池接入電路工作時，電池兩極間的電壓恒為1.5
V
C．該電池存儲的電能一定比電動勢為1.2
V的電池存儲的電能多
D．將1
C的電子由該電池負極移送到正極的過程中，非靜電力做了1.5
J的功
A　[電動勢大小表示電池中通過1
C的電荷量，電池將其他形式的能量轉化為電勢能的大小，并非表示電池內部儲存的能量大小，故選項A正確，C錯誤；電動勢大小等于電池接入電路前兩極之間的電壓大小，故選項B錯誤；電動勢為1.5
V，表示電池內部非靜電力將1
C的電子由電源正極移送到負極過程中所做功的大小，故選項D錯誤。]
3、關于電流和電阻，下列說法中正確的是(　　)
A．電流的方向與導體中電荷的定向移動方向相同
B．金屬導體溫度升高時，由于自由電子的熱運動加速，所以電流增大
C．由R＝可知，I一定時，導體的電阻R與U成正比，U一定時，導體的電阻R與I成反比
D．對給定的導體，比值是個定值，反映了導體本身的性質
D　[電流方向為正電荷定向移動的方向，故A錯誤；電流的大小與自由電荷的熱運動無直接關系，故B錯誤；電阻由導體本身性質決定，不隨U、I改變，故C錯誤；電阻可用R＝來計算，故D正確。]
4、三個阻值都是6
Ω的電阻可以用不同的方法連接起來，如圖所示的四個圖中等效電阻(即總電阻)等于4
Ω的是(　　)
A　　　　B　　　C　　　　D
C　[由電阻的串聯、并聯特點可知選項A中的總電阻為18
Ω，選項B中的總電阻為2
Ω，選項C中的總電阻為4
Ω，選項D中的總電阻為9
Ω，C正確，A、B、D錯誤。]
5、(多選)一只電爐的爐絲和一臺電動機的線圈電阻相同，都為R，若把二者串聯在電路中，電爐和電動機都正常工作，則(　　)
A．電爐和電動機的熱功率相等
B．電動機的功率大于電爐功率
C．電爐和電動機兩端電壓相等
D．電爐兩端電壓小于電動機兩端電壓
ABD　[根據P＝I2r，知電爐和電動機的電阻相同，電流相同，則電爐和電動機的熱功率相等，故A正確；電動機消耗的電能一部分轉化為內能，另一部分轉化為機械能，電爐消耗的電能全部轉化為內能，而相等時間內它們產生的熱量相等，則在相同的時間內，電動機消耗的電能大于電爐消耗的電能，則電動機消耗的功率大于電爐消耗的功率，故B正確；設電流為I，電阻為r，則電爐兩端電壓U爐＝Ir，電動機兩端電壓U機＞Ir，所以U機>U爐，即電動機兩端電壓大于電爐兩端電壓，故C錯誤，D正確。]
6、某興趣小組探究發現導電液體電阻變化規律與金屬電阻相同。如圖所示，將橫截面積之比為3∶5，長度相同的兩段玻璃管注滿相同的鹽水，封閉構成鹽水柱a和b并聯接入電路中，忽略溫度對電阻的影響，則下列說法正確的是(　　)
A．鹽水柱a和b電阻之比為3∶5
B．通過鹽水柱a和b電流之比為3∶5
C．鹽水柱a和b中自由電荷移動速率之比3∶5
D．電路穩定時鹽水柱中電場強度處處為零
B　[根據電阻定律R＝ρ可知，橫截面積之比為3∶5，電阻之比為5∶3，故A錯誤；兩個導體兩端的電壓相同，由歐姆定律得電流之比為3∶5，故B正確；由電流的微觀表達式I＝neSv，結合電流與橫截面積關系可知電荷移動速率之比1∶1，故C錯誤；導體中自由電荷在電場力作用下沿力的方向定向運動形成持續電流，電場強度不為零，故D錯誤。]
7、如圖所示，閉合開關S，電路穩定后，水平放置的平行金屬板間的帶電質點P處于靜止狀態，若將滑動變阻器R2的滑片向a端移動，則(　　)
A．電壓表讀數增大
B．電流表讀數減小
C．R1消耗的功率減小
D．質點P將向下運動
D　[由題圖可知，R1與滑動變阻器串聯；電容器與變阻器并聯；當滑片向a端移動時，滑動變阻器接入電路電阻減小，總電阻減??；由閉合電路歐姆定律可知，電路中電流增大；路端電壓減小，同時R1兩端的電壓增大，所以電壓表示數減小，電流示數增大，故A、B錯誤。流過R1的電流增大，由公式P＝I2R知R1消耗的功率增大，故C錯誤。電容器板間電壓減小，板間電場強度減小，故質點P受到的向上電場力減小，則重力大于電場力，質點P將向下運動，故D正確。]
8、在使用多用電表測電阻時，一同學選用“×10”擋，調整歐姆零點后測量一電阻的阻值，發現表針向右偏轉幅度太大，為了把電阻值測得更準確些，下列判斷和做法正確的是(　　)
A．換用“×1擋，直接測量
B．換用“×100”擋，直接測量
C．換用“×1”擋，重新調整歐姆零點后測量
D．換用“×100”擋，重新調整歐姆零點后測量
C　[歐姆表表針的偏角很大，說明所測電阻阻值較小，應換小擋“×1”擋；每換一個擋應重新調整歐姆零點后測量。故選C。]
9、下列關于電動勢的說法中正確的是(　　)
A．電動勢就是電勢差，也叫電壓，單位是V
B．電動勢大的電源做功一定多
C．電動勢大的電源做功一定快
D．電動勢的大小等于電路中通過單位電荷時電源所提供的電能
D　[電動勢是用來描述電源把其他形式的能轉化為電能的本領，其大小只取決于電源本身的性質，與外電路無關，而電勢差是由電源和外電路共同決定的，并不是不變的，A錯誤；電源的電動勢大，不一定做功就多，還有可能不做功，如電源沒有接入外電路時做功為零，B錯誤；電源做功的快慢不僅僅由電動勢決定，而是與通過電源的電流的大小來共同決定的，即PE＝EI，C錯誤；電動勢的大小等于在電源內部移動單位正電荷所做的功，即電源向外所提供的能量，D正確。]
10、某同學對四個電阻各進行了一次測量，把每個電阻兩端的電壓和通過它的電流在U?I坐標系中的描點如圖，分別用Ra、Rb、Rc、Rd代表電阻的阻值，則(　　)
A．Ra>Rd　　　　
B．Rd>Ra
C．Rc>Rb
D．Rb>Rc
A　[連接aO、bO、cO、dO，U?I圖線的斜率表示電阻的大小，故Ra>Rd，A正確，B錯誤；又因為O、b、c三點在一條直線上，故Rb＝Rc，故C、D錯誤。]
11、兩個定值電阻R1、R2串聯后接在輸出電壓穩定于12
V的直流電源上，有人把一個內阻不是遠大于R1或R2的電壓表接在R1兩端，如圖所示，電壓表的示數為8
V，如果把此表改接在R2兩端，則電壓表的示數將(　　)
A．小于4
V　　　　
B．等于4
V
C．大于4
V，小于8
V
D．等于或大于8
V
A　[由于電壓表的內阻不是無窮大，其分流作用不能忽略，接上電壓表后導致并聯部分總電阻減小，分壓值也減小，故R1兩端的實際電壓大于8
V，R2兩端實際電壓小于4
V，A正確。]
12、如圖所示，有一個表頭G，滿偏電流為Ig＝1
mA，內阻Rg＝100
Ω，用它改裝為有5
V和50
V兩種量程的電壓表，求R1、R2的阻值各為多大？
[解析]　當公共端與5
V端接入被測電路時，量程為U1＝5
V，當公共端與50
V端接入被測電路時，量程為U2＝50
V。
由串聯電路的電壓分配關系可知：
R1＝－Rg＝(－100)Ω
＝4
900
Ω＝4.9
kΩ
R2＝－Rg＝(－100)Ω
＝49
900
Ω＝49.9
kΩ。
[答案]　4.9
kΩ　49.9
kΩ
13、把一量程為6
mA、內阻為100
Ω的電流表改裝成歐姆表，線路如圖所示，現備有如下器材：
A．電源(E＝3
V，內阻不計)
B．變阻器(0～100
Ω)
C．變阻器(0～500
Ω)
D．紅表筆
E．黑表筆
(1)變阻器選用________。
(2)紅表筆接________端，黑表筆接________端。(均選填“N”或“M”)
(3)電流表2
mA刻度處換成電阻刻度，其表示電阻值為________Ω。
[解析]　(1)兩表筆直接接觸時，調節變阻器阻值使電流達到滿偏，Ig＝，解得R0＝400
Ω，故變阻器應選C。
(2)紅表筆接內部電源的負極，黑表筆接內部電源的正極，所以紅表筆接N端，黑表筆接M端。
(3)電流I＝2
mA時，有I＝，解得Rx＝1
000
Ω。
[答案]　(1)C　(2)N　M　(3)1
000
