第六章
設計圖樣的繪制
1.形體的尺寸標注（十二）
111.小明準備用大小合適的鐵塊加工如圖所示的零件，按2:1比例的繪制了該零件的三視圖，關于尺寸標注說法正確的是（
）
A.該零件加工好后實際高度為72mm
B.現有標注中有1處錯誤
C.漏標5處尺寸
D.現有標注中重復尺寸有1處
112.燕尾槽大多用在機床和測定器械的滑動面上。如右圖所示是燕尾槽的加工圖，圖中漏標的尺寸有（
）
A.1個
B.2個
C.3個
D.4個
113.小明想用一塊大小合適的矩形金屬材料加工如圖所示的模型，他畫出了三視圖并標注了尺寸，下列關于該模型的三視圖和尺寸標注的說法正確的是（
）
A.該圖樣中沒有漏標的尺寸
B.該模型整體是軸對稱結構
C.該模型中圓孔沒有螺紋，且半徑是12厘米
D.主視方向上，模型右前側棱與圓孔的右側邊緣投影重合
114.該零件的視圖正確且符合尺寸標注基本要求的是（
）

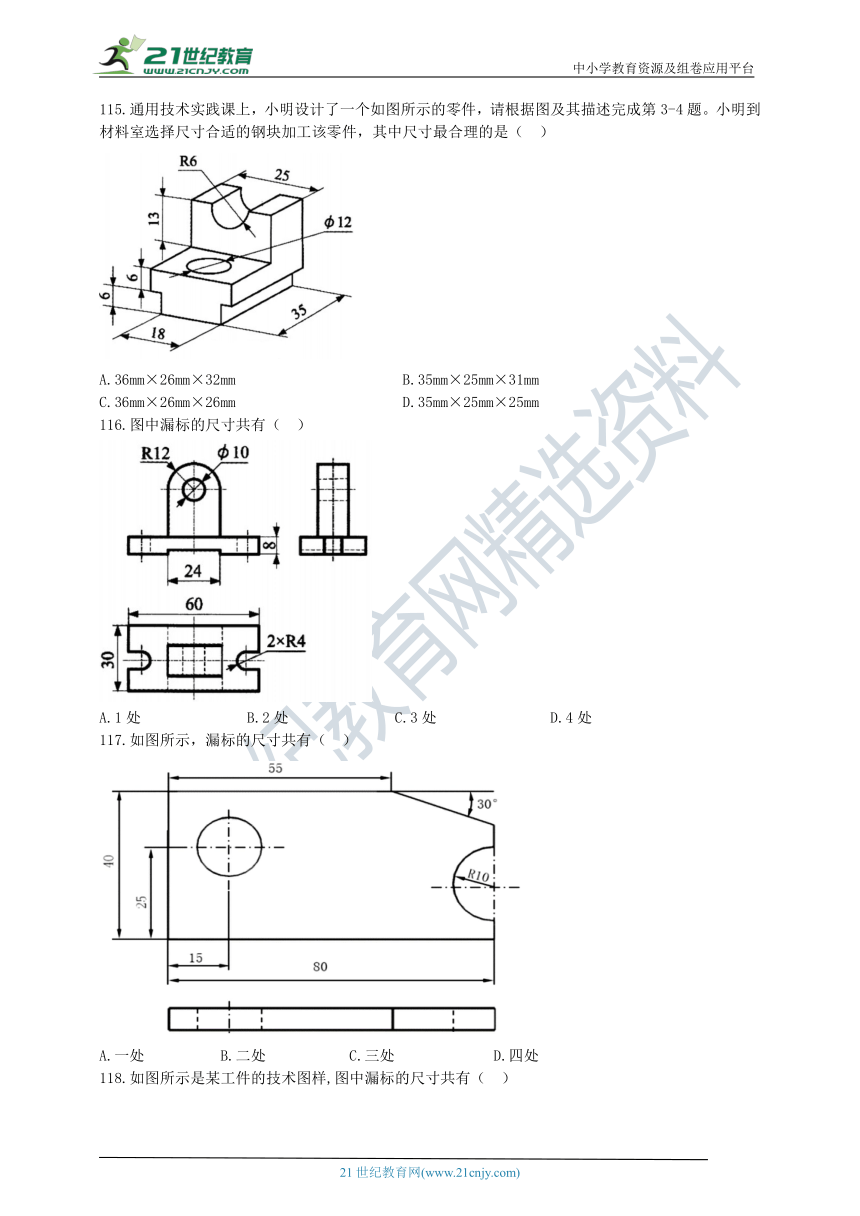

115.通用技術實踐課上，小明設計了一個如圖所示的零件，請根據圖及其描述完成第3-4題。小明到材料室選擇尺寸合適的鋼塊加工該零件，其中尺寸最合理的是（
）
A.36mm×26mm×32mm
B.35mm×25mm×31mm
C.36mm×26mm×26mm
D.35mm×25mm×25mm
116.圖中漏標的尺寸共有（
）
A.1處
B.2處
C.3處
D.4處
117.如圖所示，漏標的尺寸共有（
）
A.一處
B.二處
C.三處
D.四處
118.如圖所示是某工件的技術圖樣,圖中漏標的尺寸共有（
）
A.3處
B.4處
C.5處
D.6處
119.小明在通用技術實踐課上設計了如圖所示的金屬掛件。用2mm厚的鋁板加工如圖所示的零件，至少需要標注的尺寸有（
）
A.2處
B.3處
C.4處
D.5處
120.如圖所示是某零件的三視圖及其尺寸標注,以下相關描述中不正確的是（
）
A.三視圖繪制正確,無漏線多線
B.尺寸標注中,漏標了2處
C.圖中?30標注正確
D.俯視圖中R20圓弧的圓心位置明確
答案：
111
112
113
114
115
116
117
118
119
120
C
C
D
A
A
D
C
D
C
B
