第五章
方案的構思、方法、篩選（四）
46.某支撐橫截面相等的鋼梁結構中，梁的中間和兩端同時受到力F的作用，下列是四種支撐方案，從強度角度考慮，較合理的是（
）
A
B
C
D
47.從穩固性考慮，下列關于書桌的設計方案中，最合理的是（
）
48.學習通用技術后，小馬打算設計一個擱置在液晶顯示器上部的置物架，要求置物架的擱板保持水平且能放置在背部厚度不同的液晶顯示器上。下列設計合理的是（
）
49.小明想用20mm×10mm的木條采用釘接的方式制作支架，在支架中間懸掛礦泉水瓶進行穩固性測試，他構思了下列四種支架方案，從穩固性角度考慮，其中能懸掛礦泉水瓶數量最多的是（
）
A
B
C
D
50.小明用薄木板、方木料、鐵絲制作斜拉橋模型，從強度及船舶通行便利角度考慮，下列方案中最合理的是（
）

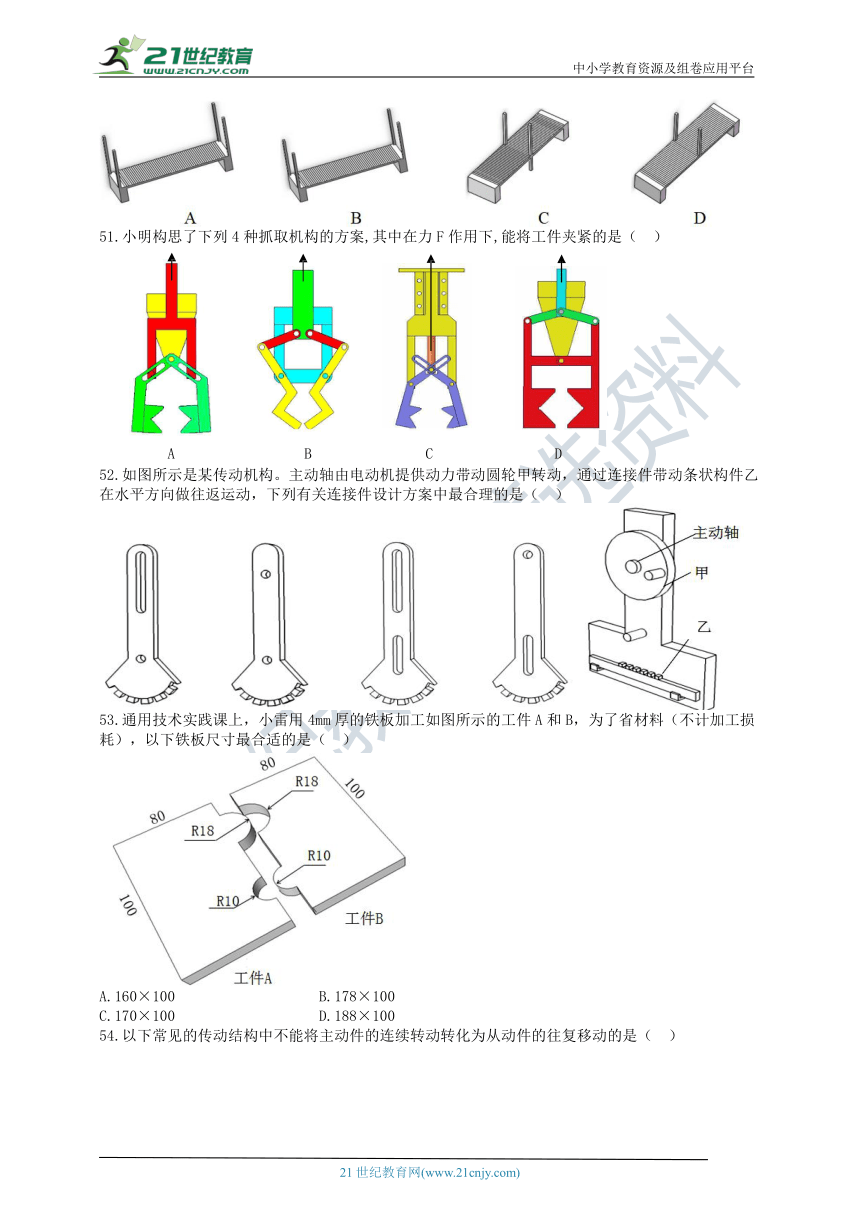

51.小明構思了下列4種抓取機構的方案,其中在力F作用下,能將工件夾緊的是（
）
A
B
C
D
52.如圖所示是某傳動機構。主動軸由電動機提供動力帶動圓輪甲轉動，通過連接件帶動條狀構件乙在水平方向做往返運動，下列有關連接件設計方案中最合理的是（
）
53.通用技術實踐課上，小雷用4mm厚的鐵板加工如圖所示的工件A和B，為了省材料（不計加工損耗），以下鐵板尺寸最合適的是（
）
A.160×100
B.178×100
C.170×100
D.188×100
54.以下常見的傳動結構中不能將主動件的連續轉動轉化為從動件的往復移動的是（
）
55.如圖甲所示是一款沐浴折疊凳。凳面板背部通過鋼管與連接底座A、支撐架鉸連接，如圖乙所示。使用時，支撐架能在底座B上有支撐，底座B離地面20cm；不用時，凳子可以向上折起如圖丙。從產品功能的實現和使用的可靠性來考慮，對底座B的設計，下列四個方案中最合理的是（
）
56.榫接是我國傳統的木工工藝。已知有3個構件如圖所示，關于構件3的結構草圖下列選項中合理是（
）
57.小林準備設計一座橋梁模型，材料在a、b、c、d四種型材(截面積大小相同)中選擇，
結構在①、②、③、④四種方案中選取。其中抗彎能力最強的組合是（
）
a
b
c
d
①(橋面以上部構件連接均為剛連接)
②(上部繩索連接)
③(橋面以上部構件連接均為剛連接)
④(橋面以上部構件連接均為剛連接)
A.a
②
B.
c
③
C.
b
③
D.d
①
58.如圖所示為一種平尖肩榫結構示意圖，請根據圖甲和圖乙示意圖在下列選項中找出與之對應的連接部件（
）
A
B
C
D
59.如圖所示是一款可以較大幅度調節傾斜度的臺燈。該臺燈用兩根平行的鋼管作為支架，通過鉸連接構成四邊形，利用四處鉸連接的摩擦力和彈簧的回拉力，使四邊形在一定的范圍變形后保持穩定，從而實現傾斜度的調節。使用久后，原彈簧連接點出現問題，現要改變圖中彈簧的連接點，下列方案中仍能實現原有調節功能的是（
）
A
B
C
D
60.小鄭設計制作了一款可伸縮的落地式警告牌支架，下列哪種狀態結構穩定性最好（
）
A
B
C
D
答案：
46
47
48
49
50
51
52
53
54
55
B
C
A
B
A
C
A
B
C
A
56
57
58
59
60
B
D
C
C
C
A
C
B
D
