模型與原型的制作
原 型 與 模 型

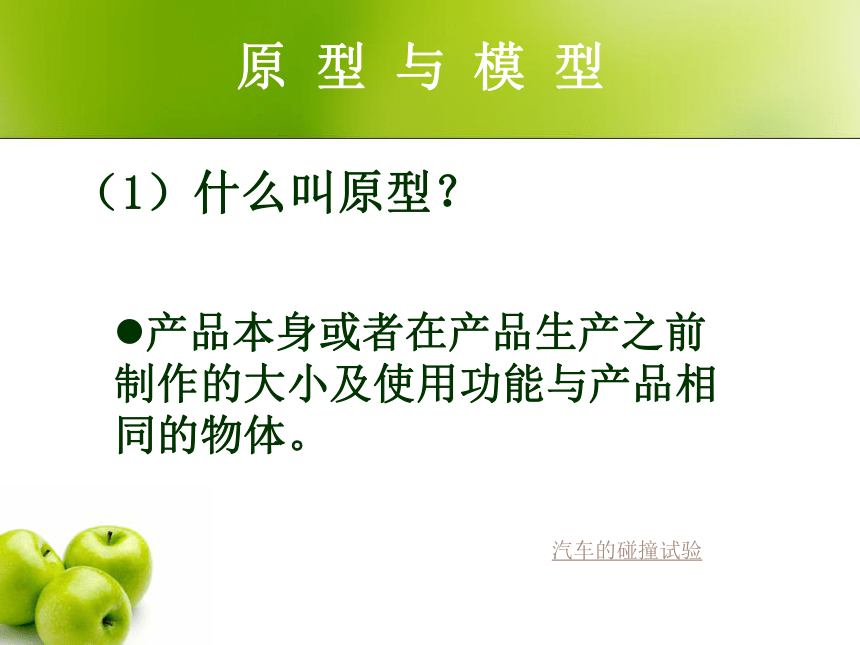

（1）什么叫原型？
產品本身或者在產品生產之前制作的大小及使用功能與產品相同的物體。
汽車的碰撞試驗
原 型 與 模 型

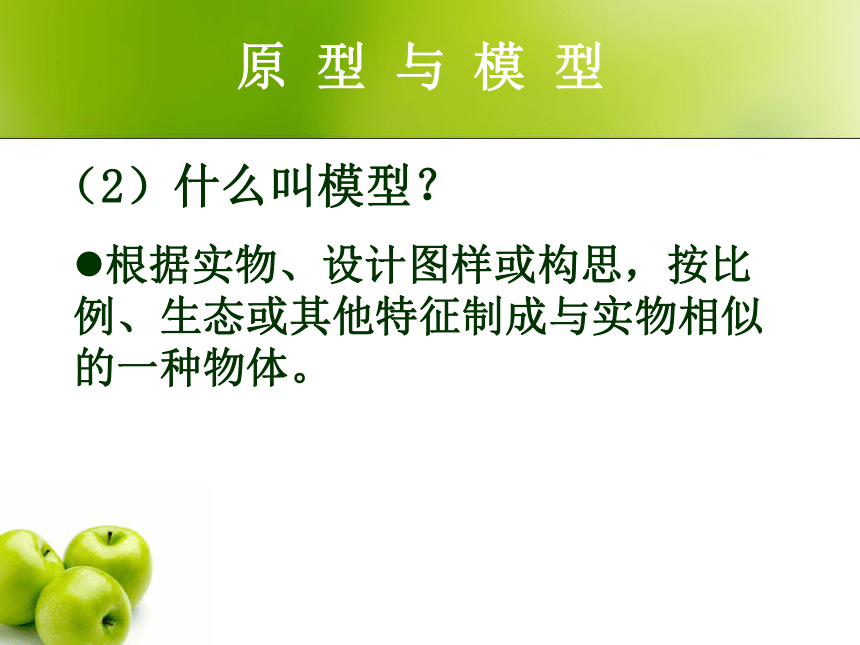

（2）什么叫模型？
根據實物、設計圖樣或構思，按比例、生態或其他特征制成與實物相似的一種物體。
鳥巢模型
鳥巢實景
航天飛船、火箭模型
神舟六號模型
神舟三號的模擬人“小伙子”
（3）為什么要制作模型？
可以呈現產品的設計方案,便于交流
模型制作成本低、便于修改,有助于設計方案的完善
是產品由設計向生產轉化階段的重要環節
原 型 與 模 型
制作步驟
③按照設計圖紙配備材料，根據材料的特性與現有的工具設備條件選擇材料的加工工藝
①按設計圖紙對材料進行零件加工
④將加工好的零件組裝成部件，再將部件裝配成產品
②根據需要進行表面涂飾
制作步驟
①按照設計圖紙配備材料，根據材料的特性與現有的工具設備條件選擇材料的加工工藝
②按設計圖紙對材料進行零件加工；
③將加工好的零件組裝成部件，再將部件裝配成產品；
④根據需要進行表面涂飾。
制作過程
看圖備料
零部件加工
裝配
表面涂飾
劃線
切削
銼削
零部件加工圖
選擇工具、姿勢正確、工件夾持牢靠
把零部件組裝在一起
注意：組長確定加工時序和人員分工
零部件材料
選擇連接方式
