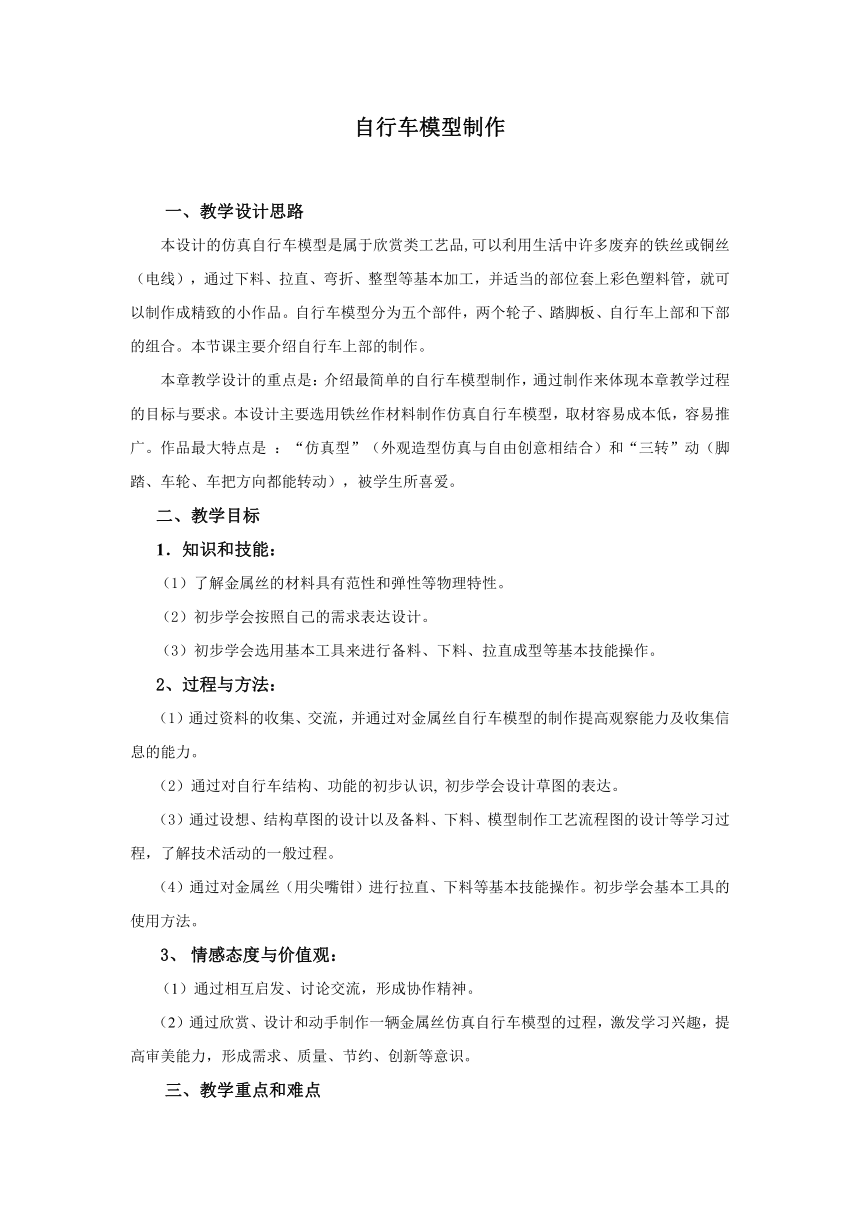

自行車模型制作

一、教學設計思路
本設計的仿真自行車模型是屬于欣賞類工藝品,可以利用生活中許多廢棄的鐵絲或銅絲（電線），通過下料、拉直、彎折、整型等基本加工，并適當?shù)牟课惶咨喜噬芰瞎埽涂梢灾谱鞒删碌男∽髌贰Ｗ孕熊嚹Ｐ头譃槲鍌€(gè)部件，兩個輪子、踏腳板、自行車上部和下部的組合。本節課主要介紹自行車上部的制作。
本章教學設計的重點是：介紹最簡單的自行車模型制作，通過制作來體現本章教學過程的目標與要求。本設計主要選用鐵絲作材料制作仿真自行車模型，取材容易成本低，容易推廣。作品最大特點是 ：“仿真型”（外觀造型仿真與自由創意相結合）和“三轉”動（腳踏、車輪、車把方向都能轉動），被學生所喜愛。
二、教學目標
1．知識和技能：
（1）了解金屬絲的材料具有范性和彈性等物理特性。
（2）初步學會按照自己的需求表達設計。
（3）初步學會選用基本工具來進行備料、下料、拉直成型等基本技能操作。
2、過程與方法：
（1）通過資料的收集、交流，并通過對金屬絲自行車模型的制作提高觀察能力及收集信息的能力。
（2）通過對自行車結構、功能的初步認識, 初步學會設計草圖的表達。
（3）通過設想、結構草圖的設計以及備料、下料、模型制作工藝流程圖的設計等學習過程，了解技術活動的一般過程。
（4）通過對金屬絲（用尖嘴鉗）進行拉直、下料等基本技能操作。初步學會基本工具的使用方法。
情感態度與價值觀：
（1）通過相互啟發、討論交流，形成協作精神。
（2）通過欣賞、設計和動手制作一輛金屬絲仿真自行車模型的過程，激發學習興趣，提高審美能力，形成需求、質量、節約、創新等意識。

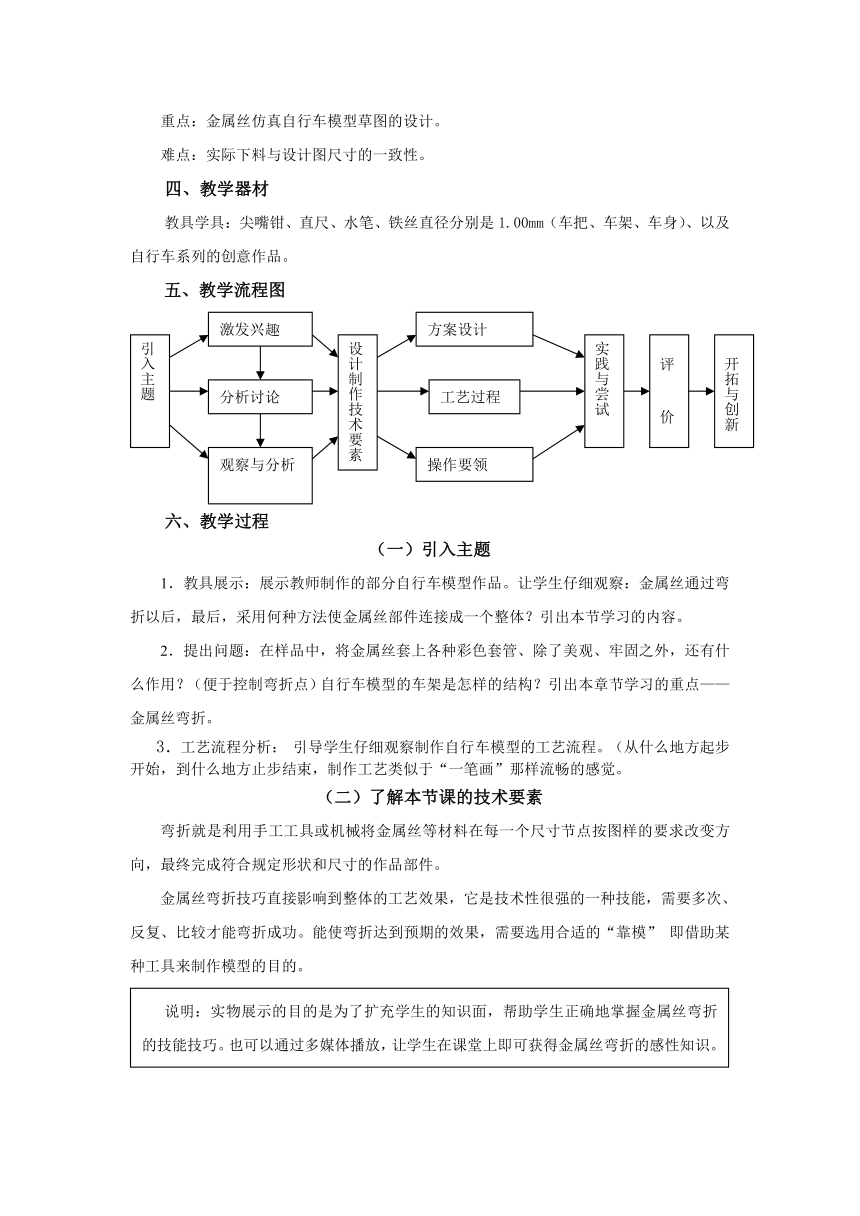

三、教學重點和難點
重點：金屬絲仿真自行車模型草圖的設計。
難點：實際下料與設計圖尺寸的一致性。
四、教學器材
教具學具：尖嘴鉗、直尺、水筆、鐵絲直徑分別是1.00mm（車把、車架、車身）、以及自行車系列的創意作品。
五、教學流程圖
六、教學過程
（一）引入主題
1．教具展示：展示教師制作的部分自行車模型作品。讓學生仔細觀察：金屬絲通過彎折以后，最后，采用何種方法使金屬絲部件連接成一個整體？引出本節學習的內容。
2．提出問題：在樣品中，將金屬絲套上各種彩色套管、除了美觀、牢固之外，還有什么作用？（便于控制彎折點）自行車模型的車架是怎樣的結構？引出本章節學習的重點——金屬絲彎折。
3．工藝流程分析： 引導學生仔細觀察制作自行車模型的工藝流程。（從什么地方起步開始，到什么地方止步結束，制作工藝類似于“一筆畫”那樣流暢的感覺。
（二）了解本節課的技術要素
彎折就是利用手工工具或機械將金屬絲等材料在每一個尺寸節點按圖樣的要求改變方向，最終完成符合規定形狀和尺寸的作品部件。
金屬絲彎折技巧直接影響到整體的工藝效果，它是技術性很強的一種技能，需要多次、反復、比較才能彎折成功。能使彎折達到預期的效果，需要選用合適的“靠模” 即借助某種工具來制作模型的目的。
（三）制作方法、步驟、操作要領
1、備料：
金屬材料要制成所需的作品，首先要準備材料，明確需要哪一種材料，銅絲、鐵絲還是鋁絲。然后再按設計圖所示的尺寸備料，備料前要研讀圖紙，明確每段材料的規格、尺寸。
自行車模型所用的材料為鐵絲，準備取直徑為1.00mm鐵絲制作車架、1.20mm銅絲制作車輪。具體尺寸詳見圖。初學者在實際計算備料時，金屬絲應略放余量。
2、操作過程和要領
（1）自行車模型上部的制作
車把的彎折造型：（本文圖中標出單位都是毫米）
（三）構思設計、操作過程和要領
1．構思設計依據：
設計仿真型自行車模型依據，經初步考察，
其車架的比例關系，可以用幾何學的原理來思
考，其表述如下：在ABC三角形中，AB、AC是
等腰，BC是底。腰與底之比約等于1.2：1。三
角形BDC是等比三角形。制作時，按一定的比
例縮小或放大。 圖（1）
2．操作過程和要領
操作一般過程：制圖（畫紙樣）——下料——切割。
制圖：根據自行車的形狀、結構、功能有一個總體的思考。設計時，要考慮自行車上部的基本結構，（加工流程：貨架→后叉→車座桿（雙線套管）→車座（單線套管、雙線套管）→車架→豎桿（雙線套管）→車把→剎車。注意模型制作上的局限，根據現有的條件來構思圖形、設計尺寸，在紙上畫出簡單的平面草圖。
下料：下料之前，用墊布將金屬絲拉平、拉直。
切割：用斜口鉗在記號處將金屬絲剪斷，切口截面要平直，用銼刀銼去金屬絲切口上的毛刺，以免劃傷皮膚。
操作要領：金屬絲整平、整直、整理——需用借助尖嘴鉗來制作模型。使金屬絲拉平、拉直，最后整理，使金屬絲無彎折痕跡，然后再下料、切割。
彎折——利用手工工具或機械將金屬絲等材料在每一個尺寸節點按圖樣的要求改變方向，最終完成符合規定形狀和尺寸的作品部件。
注意事項：盡量用一根金屬絲通過各種彎折方法制成一個部件，以增強牢度和簡化連接的工序。
（四）展示評臺
評價標準：
1．設計圖是否符合實際操作？
2．金屬絲的長度尺寸是否符合要求？
3．切口截面是否平直？金屬絲是否平直？
（五）開拓與創新
1、根據教材提供的三輪貨車圖案，并結合你所觀察到周圍的實物，試設計可操作的三輪貨車草圖。
拓展實踐:三輪貨車模型，見圖（6）
