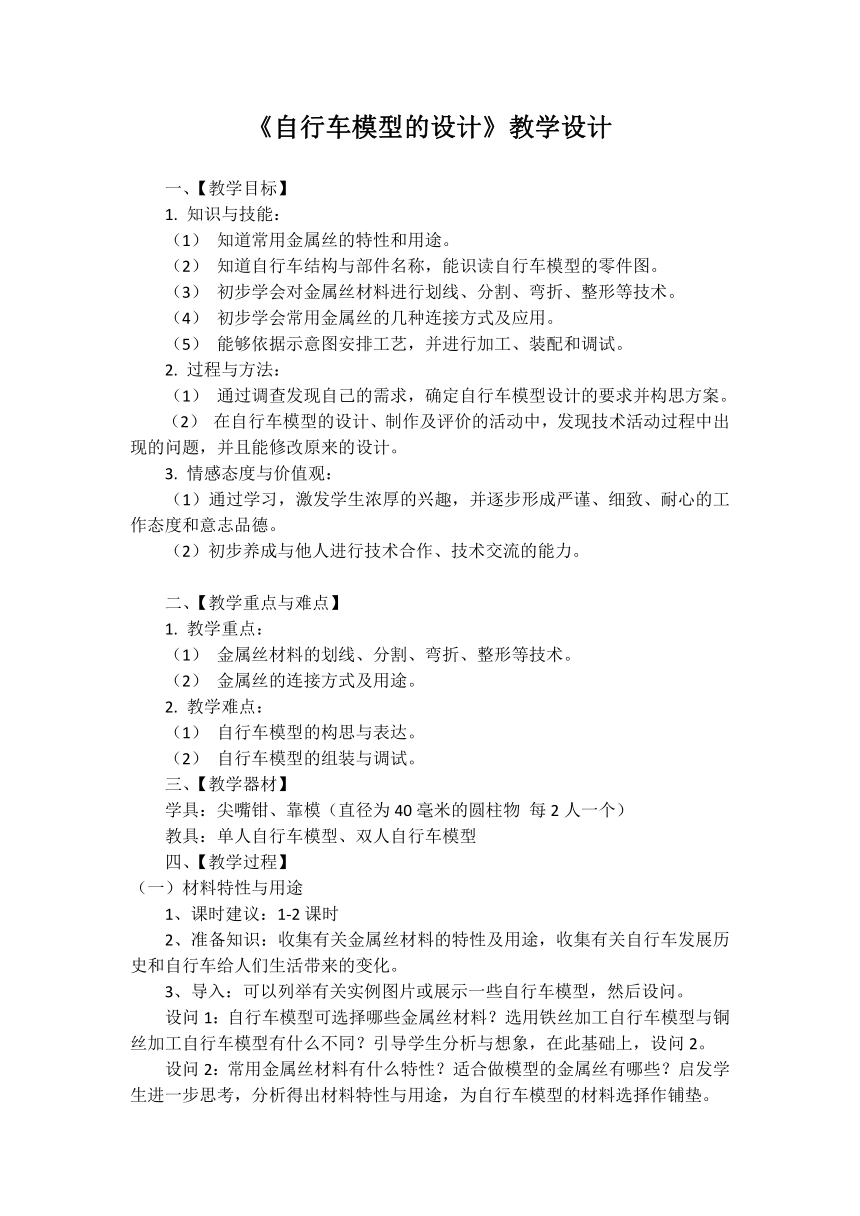

《自行車模型的設計》教學設計
　　一、【教學目標】
　　1. 知識與技能：
　?。?） 知道常用金屬絲的特性和用途。
　?。?） 知道自行車結構與部件名稱，能識讀自行車模型的零件圖。
　?。?） 初步學會對金屬絲材料進行劃線、分割、彎折、整形等技術。
　?。?） 初步學會常用金屬絲的幾種連接方式及應用。
　?。?） 能夠依據示意圖安排工藝，并進行加工、裝配和調試。
　　2. 過程與方法：
　?。?） 通過調查發現自己的需求，確定自行車模型設計的要求并構思方案。
　?。?） 在自行車模型的設計、制作及評價的活動中，發現技術活動過程中出現的問題，并且能修改原來的設計。
　　3. 情感態度與價值觀：
　?。?）通過學習，激發學生濃厚的興趣，并逐步形成嚴謹、細致、耐心的工作態度和意志品德。
　　（2）初步養成與他人進行技術合作、技術交流的能力。

　　二、【教學重點與難點】
　　1. 教學重點：
　?。?） 金屬絲材料的劃線、分割、彎折、整形等技術。
　?。?） 金屬絲的連接方式及用途。
　　2. 教學難點：
　?。?） 自行車模型的構思與表達。
　?。?） 自行車模型的組裝與調試。
　　三、【教學器材】
　　學具：尖嘴鉗、靠模（直徑為40毫米的圓柱物 每2人一個）
　　教具：單人自行車模型、雙人自行車模型
　　四、【教學過程】
（一）材料特性與用途
　　1、課時建議：1-2課時
　　2、準備知識：收集有關金屬絲材料的特性及用途，收集有關自行車發展歷史和自行車給人們生活帶來的變化。
　　3、導入：可以列舉有關實例圖片或展示一些自行車模型，然后設問。
　　設問1：自行車模型可選擇哪些金屬絲材料？選用鐵絲加工自行車模型與銅絲加工自行車模型有什么不同？引導學生分析與想象，在此基礎上，設問2。
　　設問2：常用金屬絲材料有什么特性？適合做模型的金屬絲有哪些？啟發學生進一步思考，分析得出材料特性與用途，為自行車模型的材料選擇作鋪墊。
　　4、材料特性與用途的探究活動
　　活動1：收集到的有關資料交流。
　　活動2：探究材料的特性
　　學生分為4人一組，提供金屬絲材料：鐵絲、銅絲、鋼絲。
　　通過對不同材料的“觀察”與“切割”探究活動，了解材料的色澤，分析判斷材料的硬度；通過對材料的拉伸、彎折等實驗比較，歸納其特性與用途。
　　補充：金屬絲型號與金屬絲粗細關系
　　金屬絲的型號與直徑的關系是：型號越大直徑越小。一般情況下：22# 鐵絲可用作固定時，纏繞或綁扎的材料。14# -18# 鐵絲比較適合學生彎折成型。 10#、12# 鐵絲部分在下料、彎折、成型時，學生會感到比較困難。所以選用較粗的鐵絲造型時，設計的造型要求簡單，零件相對要大；采取的加工策略是：先成型后切割。
說明：通過對不同材料觀察與分析等探究活動，讓學生理解不同材料的色澤與硬度；通過拉伸、彎折等實驗比較，加深對材料特性與用途的理解。探究活動為學生掌握材料的特性與用途提供了平臺；補充的內容，能使學生在作品的設計與制作的過程中，合理的選用材料，科學的設計加工流程。
（二）金屬絲的連接
　　1、課時建議：2課時
　　2、準備知識：收集各種金屬絲的連接方式及連接特點。
　　3、導入
　　活動1：自學（P52金屬絲的連接）
　　活動2：金屬絲連接方式師生對話。
　　重點討論：金屬絲連接有哪幾種方式？
　　歸納：金屬絲的連接方式。
　　金屬絲的連接方式分為“固定連接”與“活動連接”兩種。
　　固定連接有：臨時固定連接與永久性固定連接。臨時固定連接可選用“纏繞”與“絞合”的方法加工；永久性固定連接可選用“焊接”和“膠合”的方法加工。
　　活動連接中常見的有環連接，主要用于可反復轉動的部位。如吊環、智力套環、鏈條等。
　　活動3：嘗試與體驗
　　試一下3-1：三種連接方式的嘗試與體驗
　　　　
纏繞連接　　　　絞合連接　　　　環連接
　　對不同的連接方式，要求每位學生獨立分析連接牢度，反思操作過程中發現的問題及解決的方法。

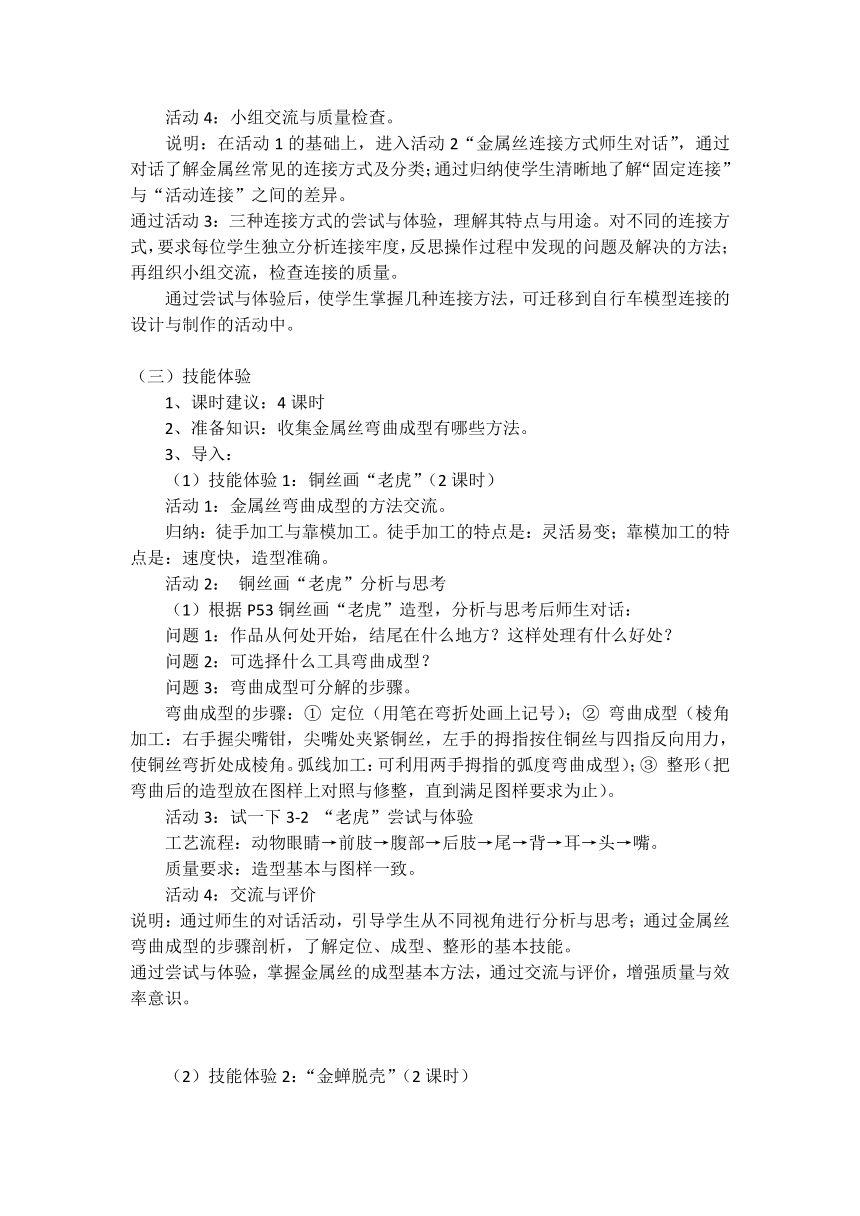

　　活動4：小組交流與質量檢查。
　　說明：在活動1的基礎上，進入活動2“金屬絲連接方式師生對話”，通過對話了解金屬絲常見的連接方式及分類；通過歸納使學生清晰地了解“固定連接”與“活動連接”之間的差異。
通過活動3：三種連接方式的嘗試與體驗，理解其特點與用途。對不同的連接方式，要求每位學生獨立分析連接牢度，反思操作過程中發現的問題及解決的方法；再組織小組交流，檢查連接的質量。
　　通過嘗試與體驗后，使學生掌握幾種連接方法，可遷移到自行車模型連接的設計與制作的活動中。

（三）技能體驗
　　1、課時建議：4課時
　　2、準備知識：收集金屬絲彎曲成型有哪些方法。
　　3、導入：
　?。?）技能體驗1：銅絲畫“老虎”（2課時）
　　活動1：金屬絲彎曲成型的方法交流。
　　歸納：徒手加工與靠模加工。徒手加工的特點是：靈活易變；靠模加工的特點是：速度快，造型準確。
　　活動2： 銅絲畫“老虎”分析與思考
　?。?）根據P53銅絲畫“老虎”造型，分析與思考后師生對話：
　　問題1：作品從何處開始，結尾在什么地方？這樣處理有什么好處？
　　問題2：可選擇什么工具彎曲成型？
　　問題3：彎曲成型可分解的步驟。
　　彎曲成型的步驟：① 定位（用筆在彎折處畫上記號）；② 彎曲成型（棱角加工：右手握尖嘴鉗，尖嘴處夾緊銅絲，左手的拇指按住銅絲與四指反向用力，使銅絲彎折處成棱角?；【€加工：可利用兩手拇指的弧度彎曲成型）；③ 整形（把彎曲后的造型放在圖樣上對照與修整，直到滿足圖樣要求為止）。
　　活動3：試一下3-2 “老虎”嘗試與體驗
　　工藝流程：動物眼睛→前肢→腹部→后肢→尾→背→耳→頭→嘴。
　　質量要求：造型基本與圖樣一致。
　　活動4：交流與評價
說明：通過師生的對話活動，引導學生從不同視角進行分析與思考；通過金屬絲彎曲成型的步驟剖析，了解定位、成型、整形的基本技能。
通過嘗試與體驗，掌握金屬絲的成型基本方法，通過交流與評價，增強質量與效率意識。

　　（2）技能體驗2：“金蟬脫殼”（2課時）
　　活動1：分析與思考
　?。?）粗鐵絲下料的分析與思考
　　① 在尖嘴鉗手柄的哪一個部位加壓，可以較容易的將粗鐵絲截斷？
　?、?鐵絲放在刀口的什么位置，用同樣的力度，剪出的刀痕最深？
　　③ 經刀口加壓后，鐵絲仍未截斷，可用什么方法使鐵絲在截口出斷開？
　　（2）“金蟬脫殼”智力套環零件特點分析與思考
　?、佟傲慵?”與“零件3”都是圓環，是否能用同樣的方法成型？
　?、?在圓環成型時，采取什么方法既能保證質量，又能提高工作效率？
　　③ 鐵絲成型與鐵絲的長度之間有關系嗎？
　　活動2：嘗試與體驗
　　內容：試一下3-3 “金蟬脫殼”
　　工藝流程與質量要求
　?。?）下料
　　劃線、分割。由于做智力套環的鐵絲較粗，下料時要求學生注意握柄的位置（一般手可捏在尖嘴鉗兩柄距離最遠的位置，下料時可達到較滿意的效果）。如果出現截不斷的現象，可用尖嘴鉗鉗住刀痕的上端，向左右方向扭動鐵絲，使鐵絲在刀痕處斷開。
　?。?）零件成型與活動連接
　　零件1成型時，先用尺量出中點，然后放在靠模（圓柱器皿）上彎曲成型。下端的圓弧不要封口，當連接完成后，用鉗子夾緊。
　　零件2、3要先彎曲成型，后下料，否則會難以成型，教學時應特別提醒學生。
　　裝配與調試質量要求：零件2裝配時方向要求一致，使零件1前后翻動靈活；零件3“上套”后，不能從零件1中自然脫落。
　　活動3：智力套環“上套”與“解套”比賽
說明：通過粗鐵絲下料的操作分析，使學生學會正確使用加工工具；通過對“金蟬脫殼”智力套環零件特點的分析與思考，幫助學生了解特殊的零件成型可利用靠模進行操作，提高加工效率與零件的質量。

　　“上套”時將零件1對折，零件3從對折的間隙中穿入，后將零件1打開，使零件3處在零件1中間的位置；“解套”則反之
（四）自行車模型的設計與制作
　　1、課時建議：6-8課時
　　說明：通過自行車主要部件名稱的釋讀，為自行車模型設計作鋪墊。通過對自行車傳動、掣動與導向部分的簡化，使學生感悟設計過程中的技術思想與方法。通過“實例介紹1”的分析與導讀，使學生懂得：當主視圖無法準確無誤的表達“物體”的形狀與大小時，可以繪制多視角的視圖，其目的是把“物體”的形狀與大小表達清楚。
　　通過嘗試與體驗活動，加深學生對三視圖的理解。通過自行車模型圖的交流與修正的活動，提供學生自我反思與修正自己原先想法的空間；同時創設一個技術語言交流的機會。

　?。?）設計與表達：2課時
　　（2）制作與交流：4-6課時
　　2、準備知識：收集金屬絲加工各種自行車模型。
　　3、導入：各種自行車模型作品展示與交流。
　　活動1：自學
　　內容：P48構思方案
　　活動2：交流與導讀
　　內容：（1）自行車主要部件名稱；（2）傳動、掣動、導向部分簡化
　　首先要求學生了解自行車的結構及主要部件的名稱。了解自行車模型設計的一般規律；知道自行車模型可由三種基本部件組成：傳動部分，掣動部分及導向部分。在構思的過程中，用一根鐵絲完成的部件將會產生較好的視覺效果，部件與部件之間的連接既要合理美觀，又要加工簡單。
　　活動3：自學
　　內容：（1）設計表達；（2）實例介紹1
　　設計表達中適當補充三視圖的概念，讓學生了解當一個視圖不能確切地反映物體特征時，可以通過二視圖或三視圖表達物體的特征。通過實例介紹1的學習，讓學生構建三視圖的概念。
　　主視圖——由物體正前方向后做正投影得到的視圖，也叫正視圖、正面圖。
　　俯視圖——由物體上方向向下做正投影得到的視圖，也叫頂視圖。
　　左視圖——由物體左方向右做正投影得到的視圖。
　　活動4：嘗試與體驗
　　內容：繪制1∶1自行車模型圖
　　活動5：自行車模型圖的交流與修正。

　　2、自行車模型制作
　　活動1：自學
　　內容：實例介紹2
　　活動2：交流與導讀

　　模型制作質量要求
　　 點擊瀏覽該文件
　　活動3：嘗試與體驗
　　在金屬絲彎曲成形時，學生可能出現一次成型不到位的情況，在教學過程中可讓學生分步完成。首先，確定彎曲的位置與長度，可用筆在金屬絲上作記號，然后根據圖樣進行造型，最后放在圖樣上修整。在自行車模型零件的成型時，需要提供給學生一份1∶1的零件圖（附錄1——自行車的模型零件圖）。成型時，在較多的位置上有兩根鐵絲需要同時成型，若是簡單的造型，可采取兩根鐵絲同時彎折成型的方法；若是較為復雜的造型可以等一根鐵絲成型后，再加工另一根鐵絲造型，但要留意兩邊造型對稱。
　　活動4：記錄操作過程中，碰到的問題及解決問題的方法。
　　活動5：交流與評價
說明：通過自行車模型的質量要求分析，在嘗試活動中，讓學生感悟與理解從事技術活動必須具備的品質與態度，能夠安全而負責地參加技術活動。通過記錄操作過程中碰到的問題及解決問題的方法，使學生能進行自我調控。通過交流與評價，提供再學習的機會。

　　七、【教學參考】
　　1. 近代自行車發展
　　就近代自行車而言，也有過幾次重大革新，一是增添了變速裝置，出現了多級變速，最多達到10～21個檔位，可以隨意調節，以適應不同的地形和氣候條件，給旅游和競賽帶來了極大的方便；二是材質不斷改進，向質輕、堅固的方向發展，提高了自行車的行駛速度；三是結構形式的改進，增加了自行車的型號、類別，現在流行的有踏板式自行車、折疊式自行車、橢圓牙盤自行車和多人騎行自行車等；四是動力的改進，目前已經出現全電子控制自行車、液壓傳動自行車。世界上先進的競賽自行車，通常每輛只有6～9公斤重。為了進一步提高競賽自行車的速度等性能，日本生產了“空氣動力賽車”已經問世，1981年在法國舉行的全國自行車比賽中，冠軍獲得者吉西杰使用的就是這種賽車。這種空氣動力賽車引起了世界各國的注目?？v觀自行車從誕生到現在170多年的歷史，它一直在不斷地發展前進。
　　2. 鐵藝發展和地位
　　建筑裝飾采用鐵質材料的歷史，相對于鐵的幾千年的應用歷史來說要短得多。鐵的工藝性能非常好，其硬度大、強度高，堅固、耐用、連接牢固，且結構性好。由于鐵的藝術性比較差，其色彩黑暗、光澤感不強、厚重，因而不為建筑裝飾所采用，但隨著鋼鐵工業的發展，鋼鐵產品的生產和加工能力有了極大的提高。鐵制品在工業品和日用品中應用越來越廣泛，人們對這“黑、笨、冷、重”的材料的審美觀產生了微妙的變化。人們開始接受和欣賞鐵的藝術之美。
歐洲大陸發明的鐵藝，這種將金屬質感和藝術美融于一體的裝飾，以其歐洲古典浪漫主義的風格和回歸自然的溫馨感覺，逐漸受到各層次人們，特別是追求時尚的人們的喜愛與推崇，并被迅速用于建筑裝飾之中。鐵藝制品具有堅固、耐久、無污染、不老化、耐火、安全等優勢，特別是其千姿百態、變化多端的藝術造型，使它在眾多裝飾材料中，以獨特、高雅、溫馨、浪漫的藝術風格獨樹一幟。
　　由于目前國內鐵藝方面的資料不太多，因此鐵藝在中國并沒有得到廣泛的應用。隨著國民經濟的發展，人民生活的逐步富裕，將使人們對這一較為“昂貴”材料的裝飾性產生極大的需求。
