通用技術（必修）
技術與設計1
山東省煙臺第一中學
第三模塊 設計的交流
1、技術語言的種類與應用
2、技術圖樣的識讀
3、技術圖樣的繪制
一、技術語言的種類與應用
技術語言具有多樣性，常見的有圖樣、文本、圖表、模型、符號、計算機程序語言、口頭語言和肢體語言等
技術語言的特征：言簡意賅，通俗直觀。
技術語言種類 舉 例
圖 樣 機械加工圖、建筑施工圖、電子線路圖
圖 表 零件規格表、設計草圖、效果圖
模 型 車模、航模、房模
符 號 交通管理標志、工程圖紙使用的符號
文 本 產品說明書
通常由三視圖及其尺寸標注、必要的其他視圖、標題欄和文字說明幾部分組成。
標題欄提供：
設計的名稱、材料、圖的比例、設計者、設計單位、設計日期等
文字說明：
表明了產品加工的具體要求，如表面粗糙度等
1、機械加工圖的識讀
二、技術圖樣的識讀
形體的尺寸標注
尺寸標注的基本要求：正確、完整、清晰、合理
識圖要點：
1、分清輪廓線、尺寸界線、尺寸線
2、尺寸數字表示的是長度、直徑還是半徑
3、圖樣比例是圖形與實物的線性尺寸之比
4、不論比例如何，標注尺寸都是實物的實際尺寸
5、以毫米（mm）作單位時，尺寸數字不標注單位
*剖視圖
隱藏在表層后面、內部、下面的結構為不可見結構，可以采用虛線表達這類結構。在機械加工圖中，多采用剖視圖作為輔助用圖。

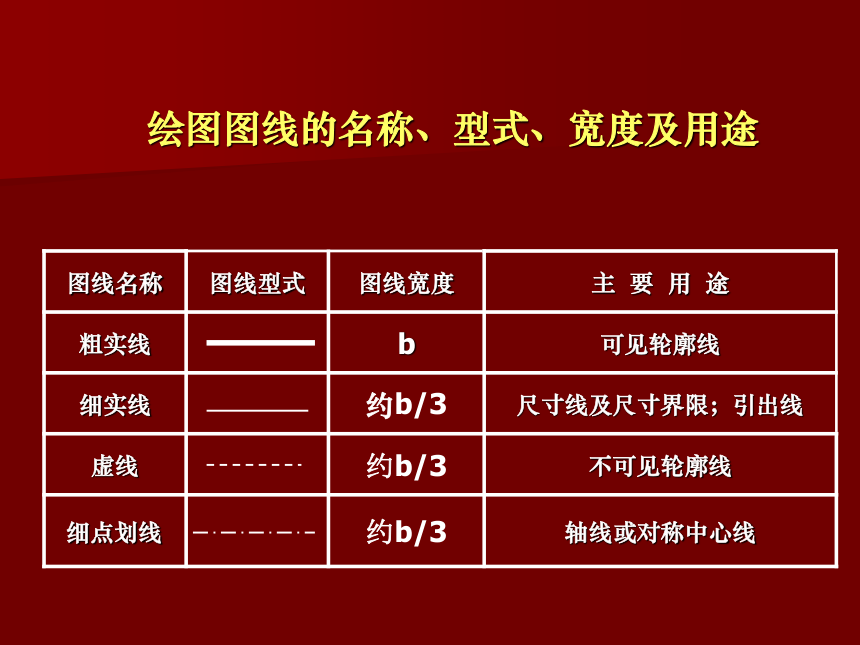

圖線名稱 圖線型式 圖線寬度 主 要 用 途
粗實線 b 可見輪廓線
細實線 約b/3 尺寸線及尺寸界限；引出線
虛線 約b/3 不可見輪廓線
約b/3 軸線或對稱中心線
細點劃線
繪圖圖線的名稱、型式、寬度及用途
2、電子線路圖的識讀
電子線路圖一般是指用圖形符號和線段組成的電子工程用圖，包括電路原理圖、接線圖和邏輯圖
在識讀線路圖時，首先要認識圖中的元器件符號，其次要弄清元器件之間的連接方式，最后確定信號如何流通
線路圖中一些元器件及其說明
電路圖中的各種符號和畫法規定可以在國家標準中查閱。例如GB/T5465《電氣設備用圖形符號》等。
3、效果圖的識讀
效果圖的作用：與草圖相比，它能更真實的表現產品的式
樣、材質和空間效；獲取須研討的設計信息
識圖要點：注意從整體上把握產品的形態、功能和特征；注
意從中了解產品外觀上實際比例關系、色彩搭配
及材質感，了解產品內部結構和色彩裝飾效果。
挖掘機正投影彩色效果圖
汽車內部結構和色彩裝飾效果圖
汽車透視效果圖。
清楚的表現出汽車內部結構、色彩和裝飾效果等。
1、.草圖的繪制
基本圖形的畫法
三、技術圖樣的繪制
草圖也叫方案草圖或設計速寫。草圖可分為構思草圖和設計草圖。
先按產品外觀比例關系，在紙上畫出淺一些的畫稿， 完成圖形后，再描深輪廓。
草圖
方案草圖
設計草圖
草圖繪制步驟
2、三視圖的繪制
（1）正投影：假設投影光線與投影平面垂直，在
投影平面上求取物體投影的方法。
（2）三視圖：采用三個互相垂直相交的投影面
（即正投影面V,水平投影面H和側投
影面w)，建立一個三投影面體系，
再采用正投影法將物體向三個面投
影，所得三個投影圖，分別稱主視
圖、俯視圖和左視圖。
主視圖反映物體的長和高；
俯視圖反映物體的長和寬；
左視圖反映物體的高和寬。
如右圖所示，
左邊的立體圖對
應右邊哪個三視
圖？用連線標出
馬上行動
練習
1．標注尺寸的要求是 ， ， ， 。
2.尺寸的三要素是 、 和 。
其中 只能用細實線來繪制。
3.圖形中的尺寸數字代表的是（ ）。
A.物體的真實大小 B.圖形中圖線的長度
C.視比例大小而定
4.用來畫物體可見輪廓線的是 線，我們用虛線 來表示 。
5.比例是 與 之比，若一圖紙比例為4：1，
那么，所畫圖線的長度是真實物體大小的 倍。機件
的真實大小以圖樣上標注的尺寸為依據。
正確 完整 清晰 合理
尺寸界線 尺寸線 尺寸數字
尺寸界線、尺寸線
A
粗實
不可見輪廓線
圖形 物體
4
第三模塊 小結
技術語言具有多樣性、專業性、和規范性的特點。技術圖樣是技術語言的一種形式，根據作用不同，可以有不同的表現形式。
草圖是方案構思、表達創意的手段，可分為構思草圖和設計草圖。
三視圖使用正投影法將物體同時向三個互相垂直相交的投影面投影，從而得到圖形。技術圖樣的繪制應當為表達設計意圖服務，并力求體現技術特征。
機械加工圖、剖視圖、線路圖等的識讀必須從其標注、符號的識讀開始，必須從整體上把握各部分之間的聯系，力求準確闡述原意，準確把握特征。
標 志
標志是技術語言中的圖形符號語言，其特點是通俗直觀，跨越語言限制。例如，在交通管理中，通過簡明的交通標志就能體現管理意圖，保證交通的順暢和安全。
標志按應用劃分，有安全標志、交通管理標志、公共場所使用的標志、產品認證標志及企業標志、產品標志（如汽車標志）等。
不同的標志往往適用于不同的應用范圍，具有不同的功用。
安全標志和交通標志
禁止煙火 禁止吸煙 禁止鳴笛 禁止摩托車駛入 禁止汽車駛入
禁止停留 禁止行人通行 禁止自行車駛入 禁止飲用
禁令標志是紅色
禁止駛入 禁止掉頭 禁止左轉彎 禁止兩種車駛入
停車讓行 減速讓行 禁止臨時停車 禁止停車
限制高度 限制寬度 限制質量 限制速度
警告標志是黃色
當心輻射 注意急轉彎 注意行人 注意非機動車 固體廢料場
注意安全 當心觸電 當心車輛 當心火災 當心火車
前方施工 變道
指示標志是綠色
緊急出口 緊急出口 用火區 避險處
前方停車場 前方加油站 求助電話 排污口 固體廢料場
指令標志是藍色
必須戴安全帽
必須戴防毒面具
必須加鎖
必須戴防護手套
必須戴防護眼鏡
公共場所標志和服務標志
產品質量認證標志
