3.1 正投影和三視圖
復習
正等軸測圖的三個軸坐標的夾角有什么特點？
一、投影與投影法

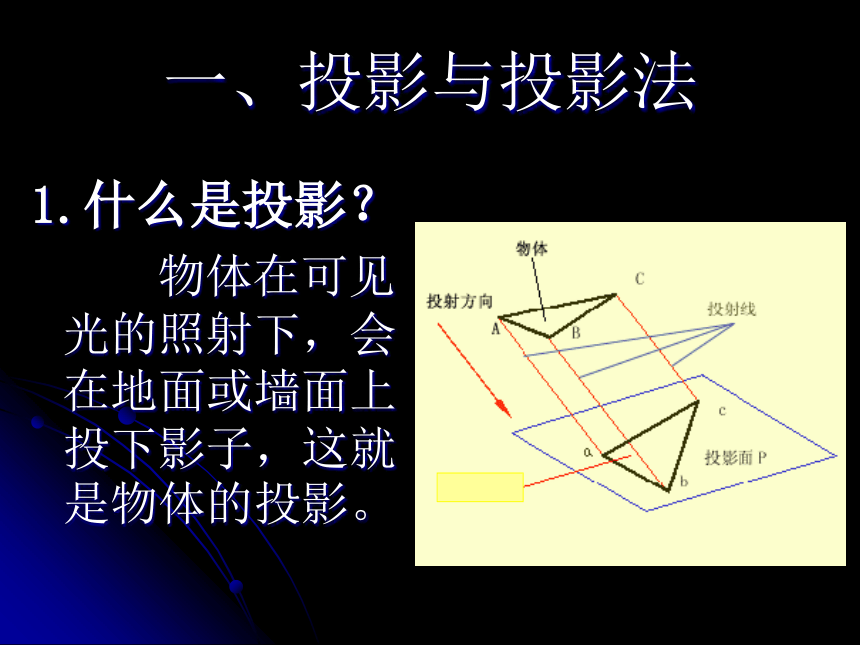

1.什么是投影？
物體在可見光的照射下，會在地面或墻面上投下影子，這就是物體的投影。
一、投影與投影法

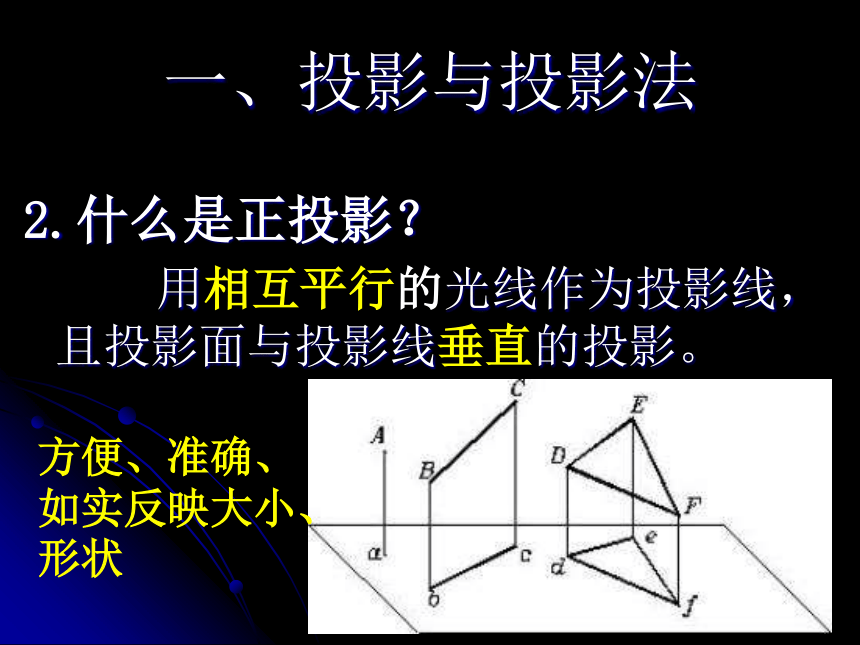

2.什么是正投影？
用相互平行的光線作為投影線，且投影面與投影線垂直的投影。
方便、準確、如實反映大小、形狀
一、投影與投影法

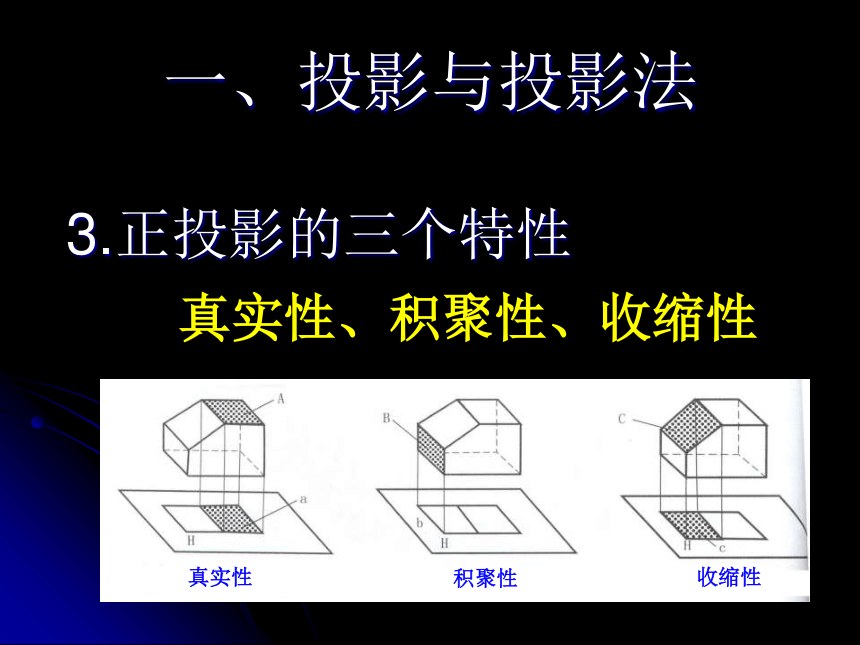

3.正投影的三個特性
真實性、積聚性、收縮性
真實性
積聚性
收縮性
一、投影與投影法
二、三視圖及其畫法
1.認識三視圖
V 表示正投影面，從前往后看，得到的
視圖叫主視圖，反映物體主要形狀特征
H 表示水平投影面，從上往下看，得到
俯視圖
W 表示側面投影面，從左往右看，得到
左視圖
正面
水平面
側面
二、三視圖及其畫法
2.三個視圖之間的規律
二、三視圖及其畫法
三個視圖之間的規律是：
俯視圖在主視圖下方，且長對正
左視圖在主視圖右方，且高平齊
左視圖和俯視圖 寬相等
二、三視圖及其畫法
3.三視圖欣賞
二、三視圖及其畫法
3.三視圖欣賞
二、三視圖及其畫法
4.三視圖的畫法
注意：長對正、高平齊、寬相等
a. 繪制一條水平的XY線，作為主視圖和左視圖的底線
b. 畫出正視圖
c. 在主視圖的右下角引
與XY水平線成45°的斜線
d. 畫出俯視圖
e. 畫出左視圖
V
思考：
這兩個圖形的三視圖怎么畫呢？注意有些線是看不到的
小結：
三視圖三個視圖之間的規律是什么？
長對正、高平齊、寬相等
