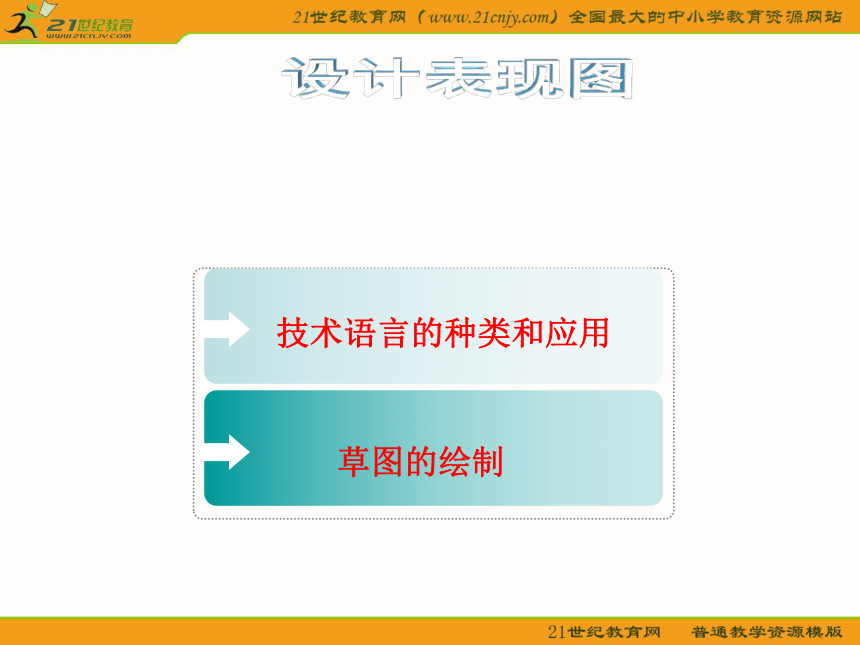

技術語言的種類和應用
草圖的繪制

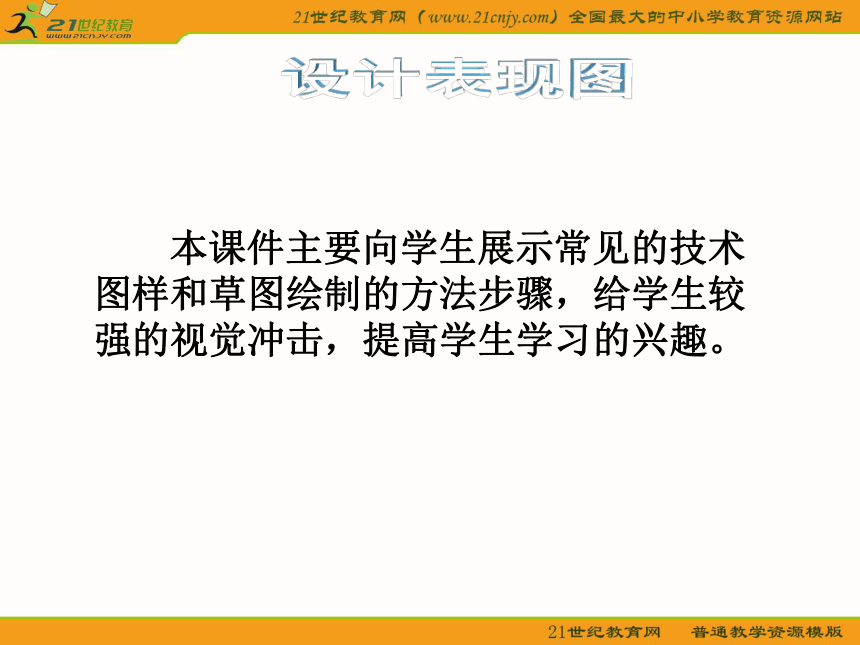

本課件主要向學生展示常見的技術圖樣和草圖繪制的方法步驟，給學生較強的視覺沖擊，提高學生學習的興趣。

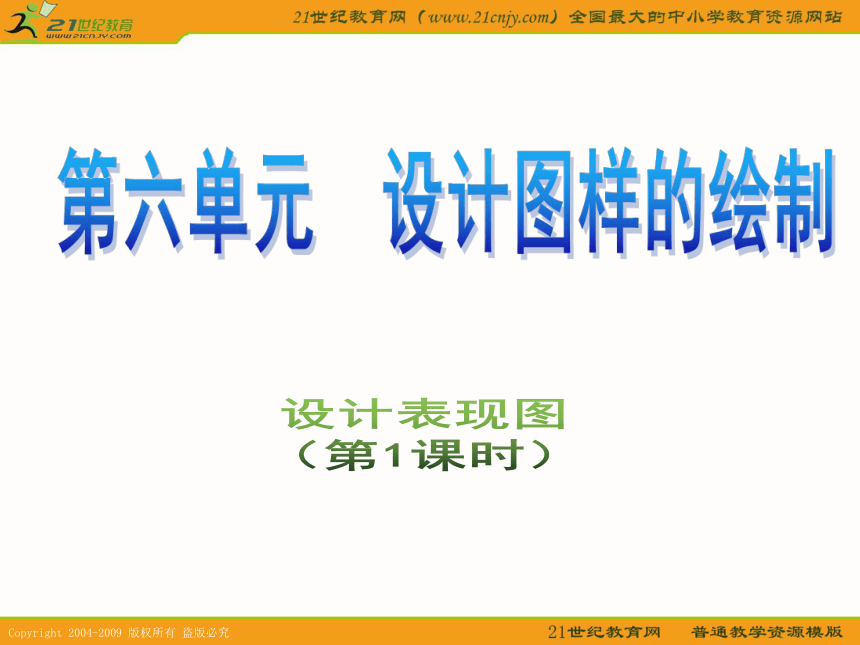

第六章 設計圖樣的繪制

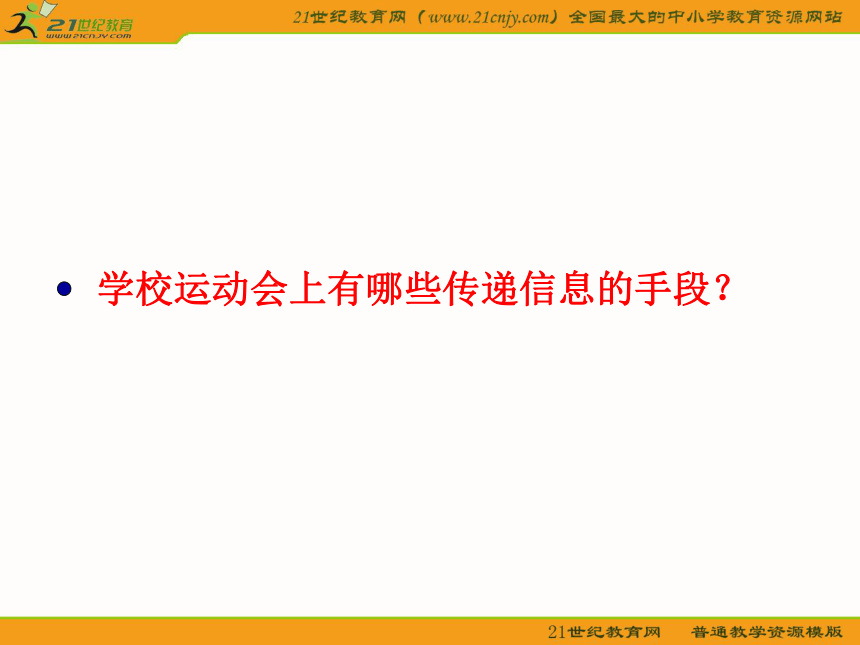

學校運動會上有哪些傳遞信息的手段？

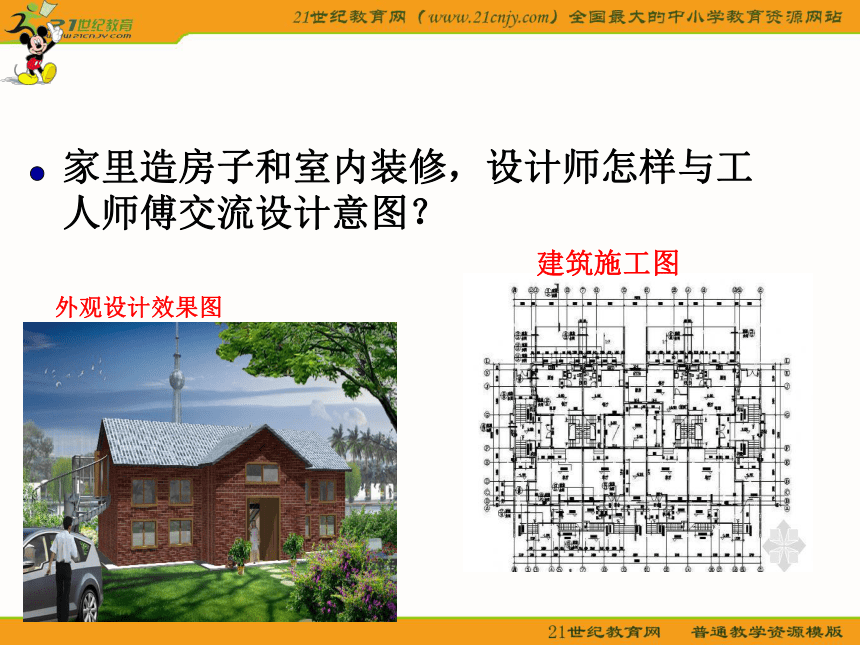

外觀設計效果圖
建筑施工圖
家里造房子和室內裝修，設計師怎樣與工人師傅交流設計意圖？

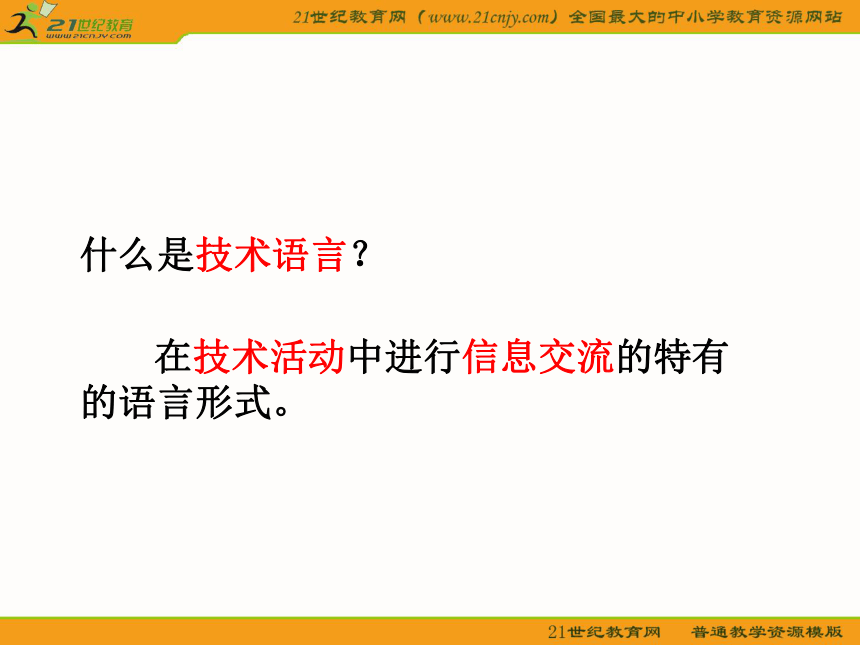

什么是技術語言？
在技術活動中進行信息交流的特有的語言形式。
機械加工圖
1.圖樣：呈現復雜產品的設計方案和對設計
進行詳細說明。（規范、直觀、準確）
汽車報警器線路圖
建筑施工圖
奧運會會徽圖樣
服裝裁剪圖

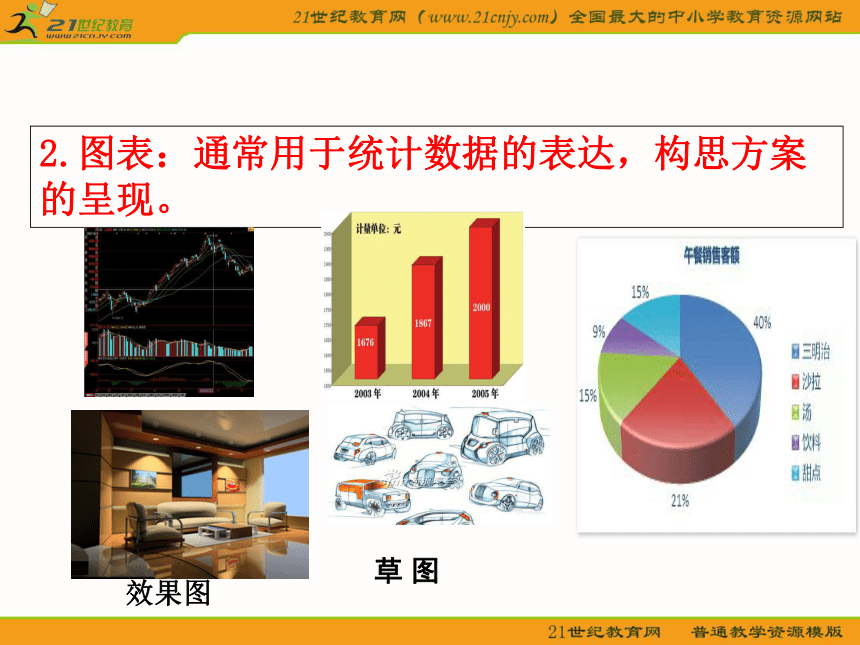

2.圖表：通常用于統計數據的表達，構思方案的呈現。
草 圖
效果圖
4.符號、標志：公共場所使用，直觀、明了。
3.模型：
立體感強，方便說明設計對象的結構。
你
好
5.手勢、旗語。
6.計算機演示、網絡語言等。
7.口頭語言、特殊聲音。
徒手繪圖
以拇指和食指抓握并使筆與紙面保持一定的角度，同時要手臂帶動整個手在紙面上自由地移動，而不僅是移動手指。
第一步：
掌握正確握筆姿勢。
草圖的繪制
使用鉛筆在紙上試著進行徒手自由劃線的練習，如做水平的、垂直的和45度角的平行線。劃線時要保持均勻的力度和手的運用速度。
第二步：
徒手劃線。
徒手繪圖
草圖的繪制
2.網格法徒手畫
草圖的繪制
基本圖形的畫法
構思草圖
設計草圖
：用具體圖形把想法表現出來。
：經過整理、選擇
修改和完善的草圖。
草圖的分類
5.細致描繪高光部位；
草圖繪制的步驟
1. 選用合適的筆來繪圖；
2.方格紙上確定比例；
3.畫出透視線稿；
7. 檢查修改，最后確認。
4. 畫產品的中間調子；
6. 描繪陰影，突出質感；
小結：
種類
特征：
言簡意賅 通俗直觀
技術語言
草圖
構思草圖
設計草圖
圖樣
圖表
模型
符號
手勢旗語
計算機演示
口頭語言
… …
