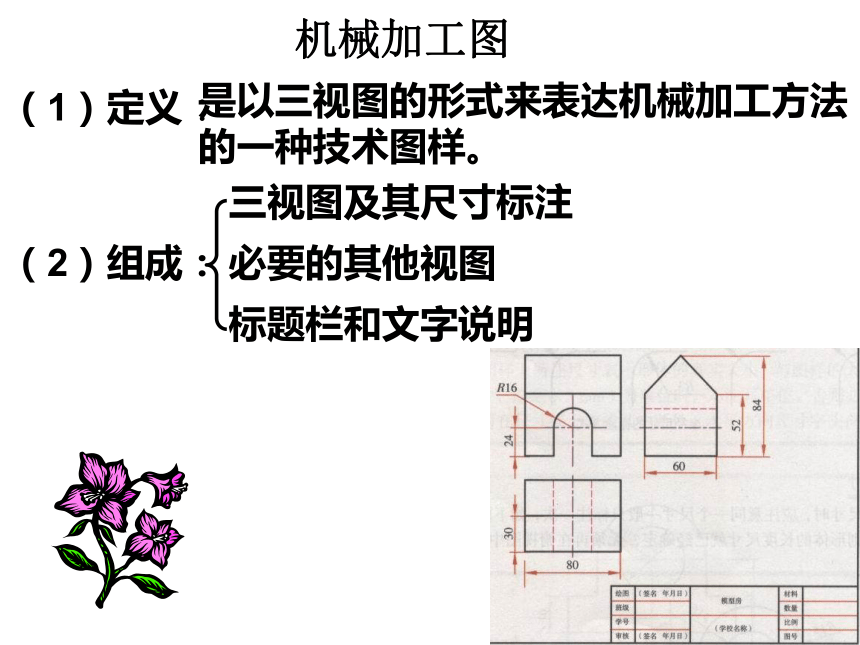

（2）組成：
是以三視圖的形式來表達機械加工方法的一種技術圖樣。
（1）定義：
三視圖及其尺寸標注
必要的其他視圖
標題欄和文字說明
機械加工圖
機械加工圖的識讀
（1）讀標題欄
（2）分析視圖，想出零件的形狀
（3）分析尺寸
（4）了解技術要求
（5）綜合考慮

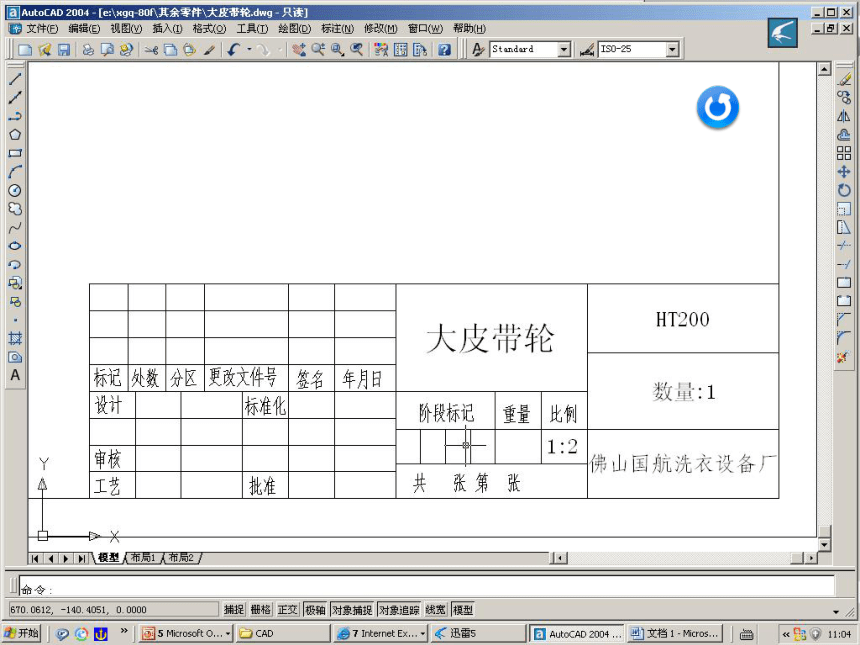

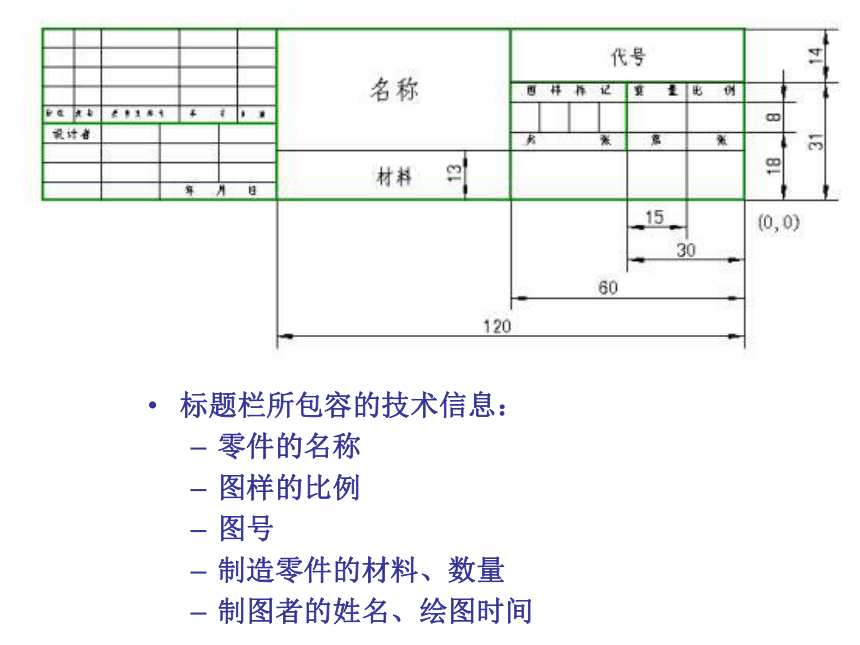

標題欄所包容的技術信息：
零件的名稱
圖樣的比例
圖號
制造零件的材料、數量
制圖者的姓名、繪圖時間

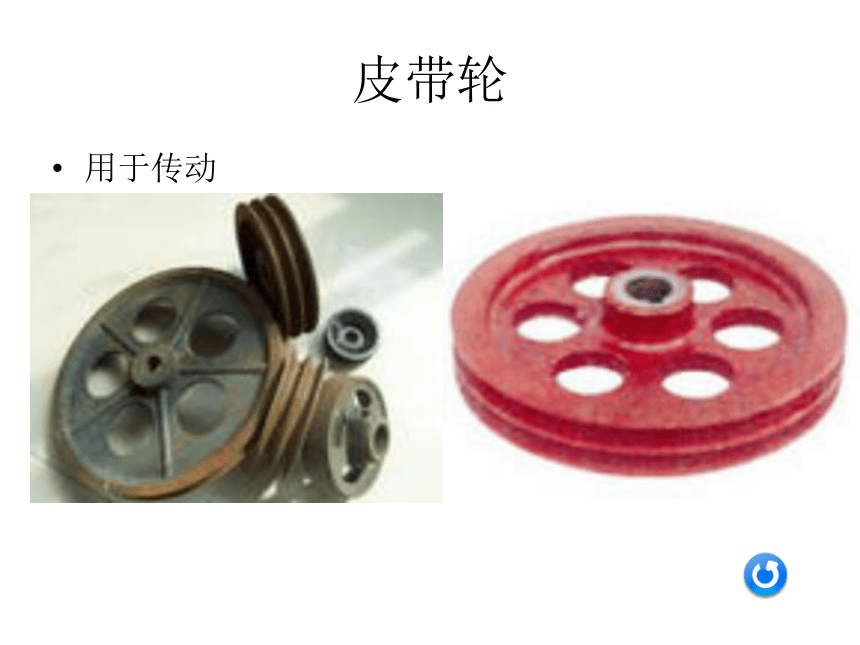

皮帶輪
用于傳動

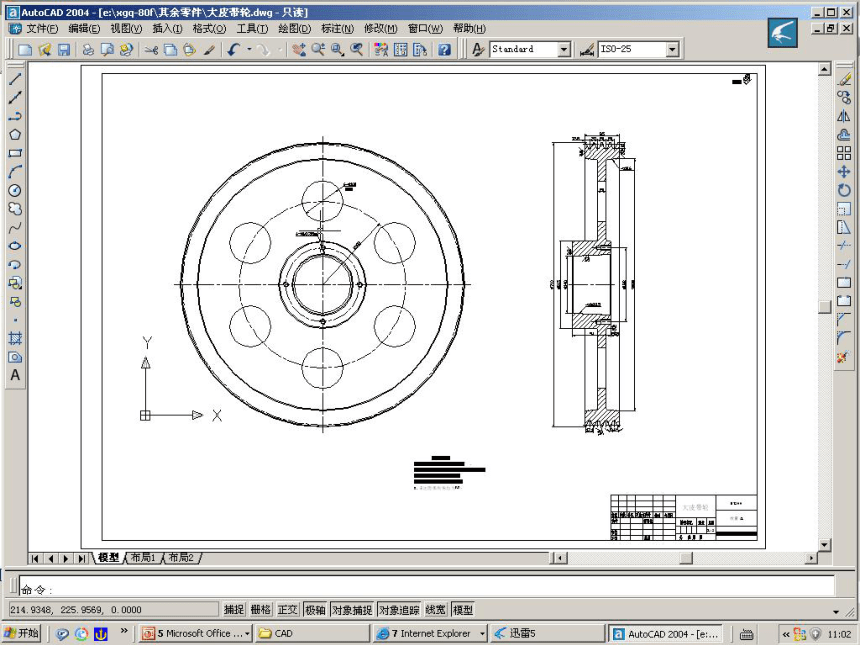

大皮帶輪
什么是退火？
將金屬緩慢加熱到一定溫度，保持足夠時間，然后以適宜速度冷卻(通常是緩慢冷卻，有時是控制冷卻)的一種金屬熱處理工藝。目的是使經過鑄造、鍛軋、焊接或切削加工的材料或工件軟化，改善塑性和韌性，使化學成分均勻化，去除殘余應力，或得到預期的物理性能。退火工藝隨目的之不同而有多種，如重結晶退火、等溫退火、均勻化退火、球化退火、去除應力退火、再結晶退火，以及穩(wěn)定化退火、磁場退火等等。
裝配圖的識讀
裝配圖是表達機器各部件或部件中各零件之間的相互結構關系的圖樣。
裝配過程
裝配圖
線路圖
電子線路圖是指用圖形符號和線段組成的電子工程用的略圖。包括電路原理圖、接線圖和邏輯圖。
如何識讀線路圖？
(1)認識元器件符號；(2)清楚元器件的連接方式；
(3)確定信號流向
馬上行動
閱讀右面的電路圖:
1．說明電路中有哪些元器件。
2．根據元器件符號間的連接，判斷信號流向，并說明該電路可以實現什么樣的功能。
