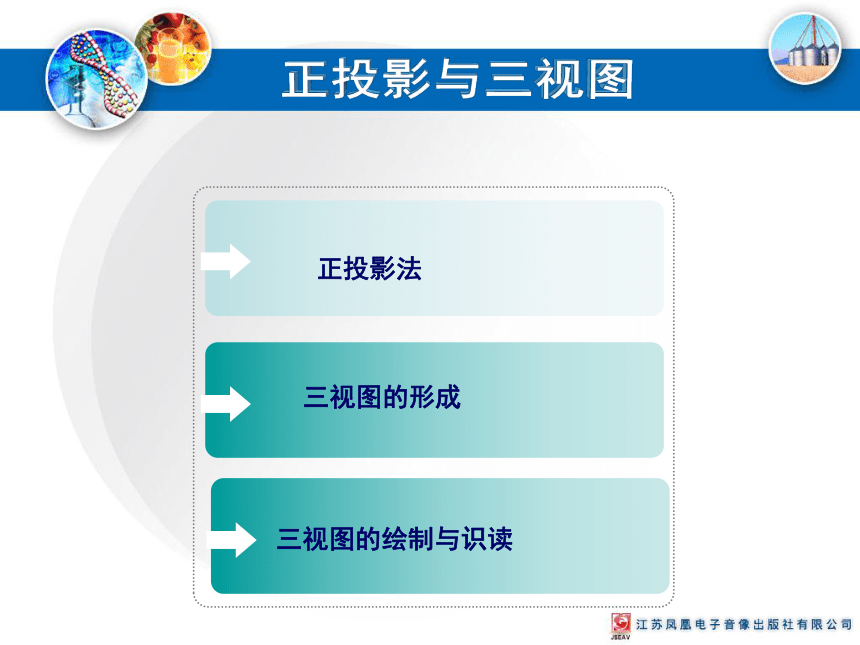

正投影法
三視圖的形成
三視圖的繪制與識讀

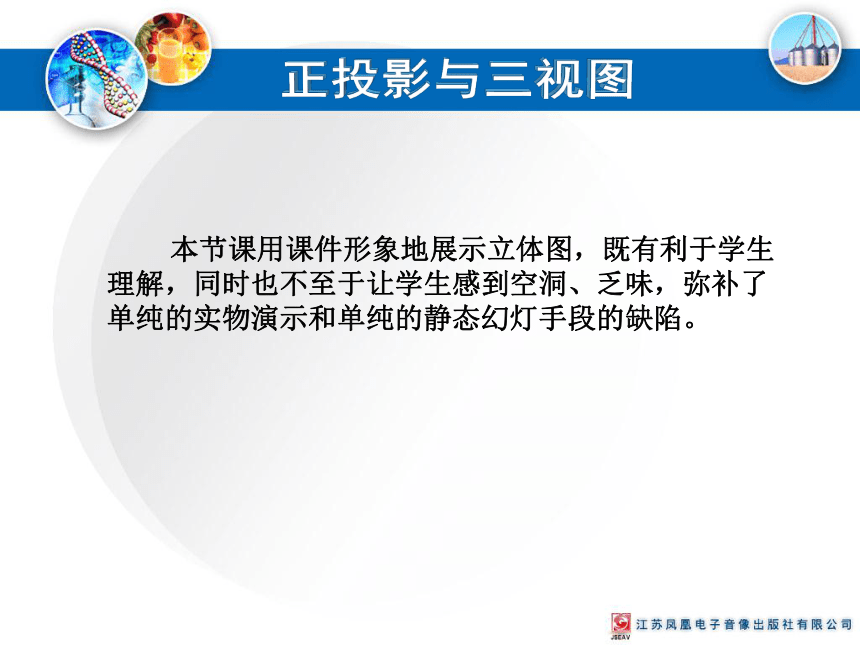

本節課用課件形象地展示立體圖，既有利于學生理解，同時也不至于讓學生感到空洞、乏味，彌補了單純的實物演示和單純的靜態幻燈手段的缺陷。

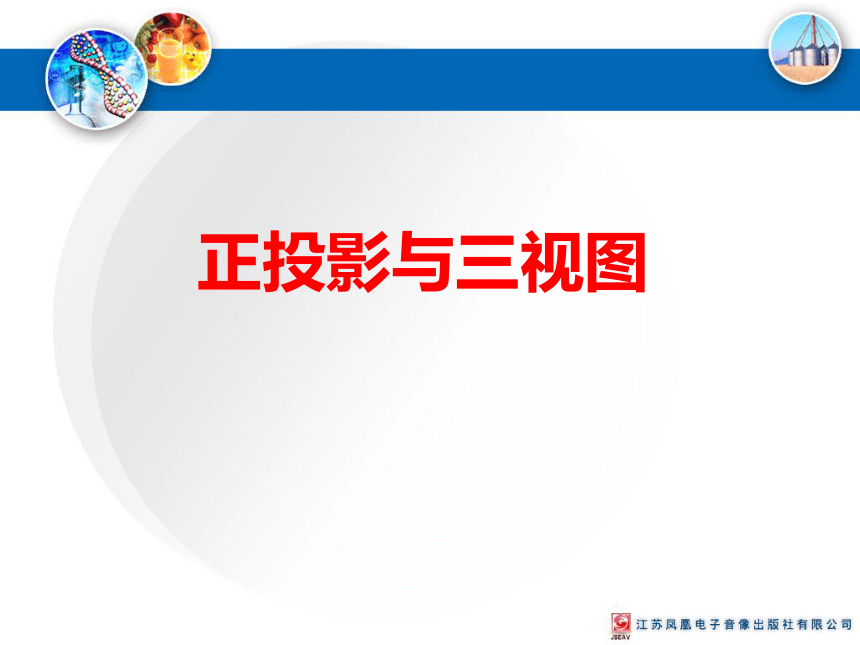

正投影與三視圖

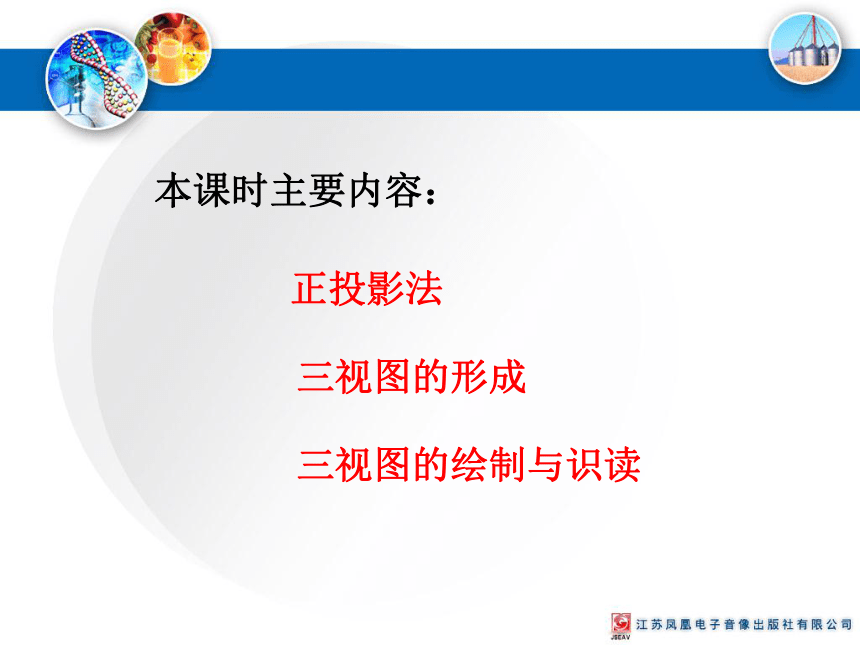

本課時主要內容：
正投影法
三視圖的形成
三視圖的繪制與識讀

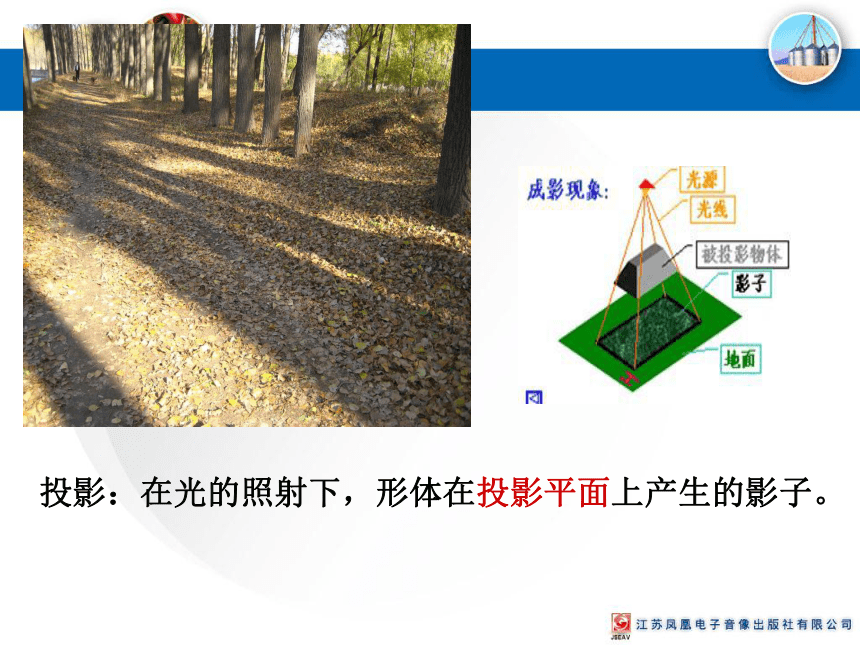

投影：在光的照射下，形體在投影平面上產生的影子。

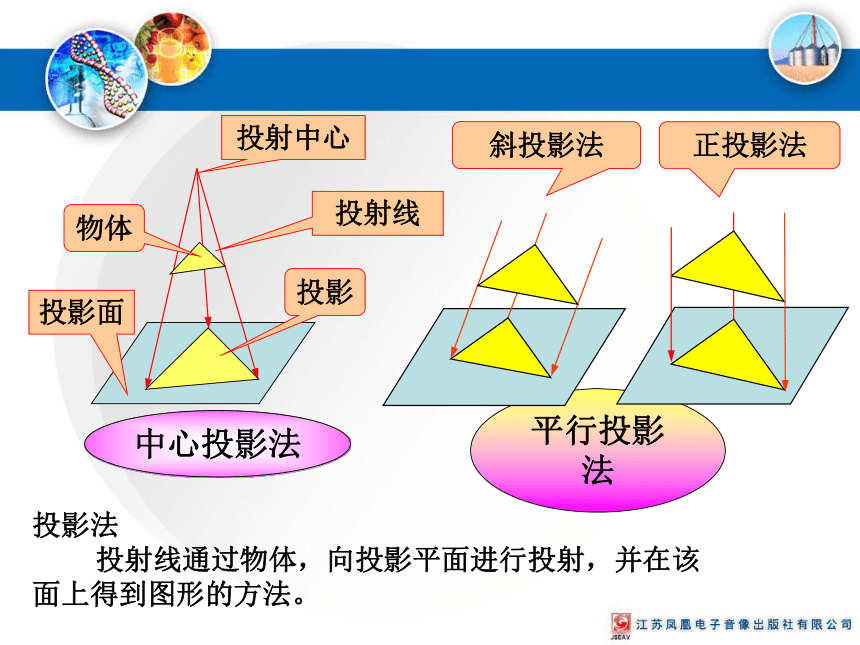

平行投影法
中心投影法
投射線
物體
投影面
投影
投射中心
斜投影法
正投影法
投影法 投射線通過物體，向投影平面進行投射，并在該
面上得到圖形的方法。

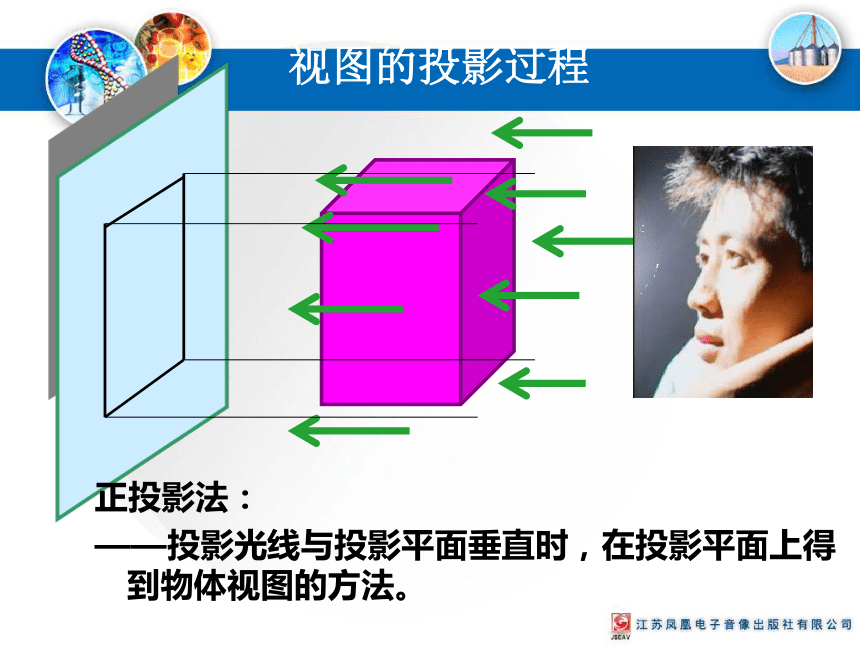

視圖的投影過程
正投影法：
——投影光線與投影平面垂直時，在投影平面上得到物體視圖的方法。

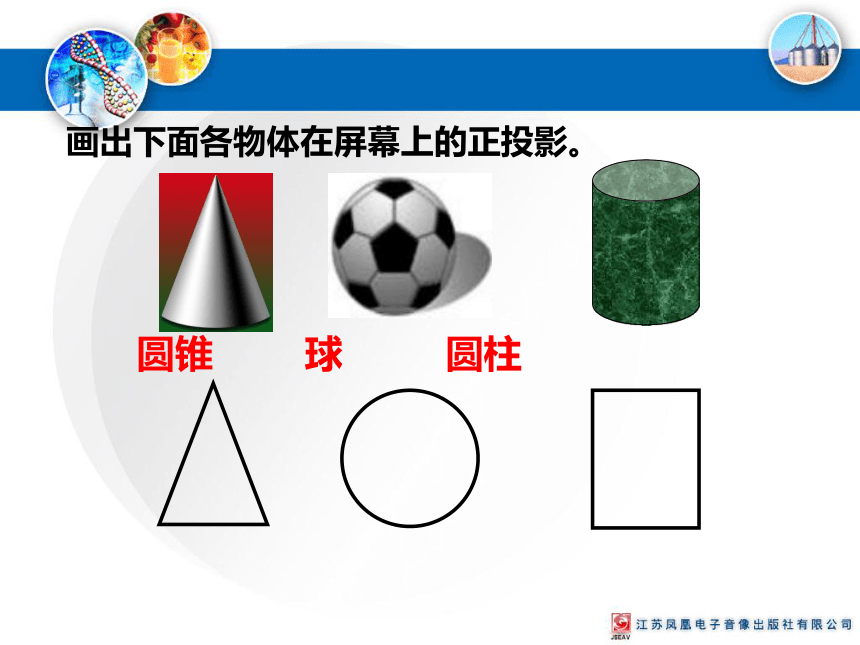

畫出下面各物體在屏幕上的正投影。
圓錐 球 圓柱
畫出下面各物體在屏幕上的正投影。
一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？
一般要從幾個方向觀察物體，
才能表達清楚物體的形狀？
V
H
W
三視圖的形成
X 長
Y 寬
Z 高
主視圖從前向后看
俯視圖從上往下看
向后翻90度
向下翻90度
o
正面投影面
水平投影面
側面投影面
左視圖從左向右看
V 主視圖
左視圖 W
H 俯視圖
X
Y
Y
Z
o
V 主視圖
左視圖 W
H 俯視圖
三視圖之間的投影關系
長對正
高平齊
寬
相
等
X
Y
Y
Z
45。
而且長對正；
而且高平齊；
而且寬相等。
1.主視圖和俯視圖都反映了物體的長度，
2.主視圖和左視圖都反映了物體的高度，
3.俯視圖和左視圖都反映了物體的寬度，
三視圖之間的投影關系
這是以后畫圖和讀圖的重要依據。
球的三視圖
主視圖
左視圖
俯視圖
.
圓錐體
圓柱體
棱柱的投影
分析：正六棱柱由頂面、底面和六個側棱面組成。正六棱柱的頂面、底面為水平面，在俯視圖中反映實形。
V
W
H
長
高
寬
寬
畫出下列物體的三視圖
如下圖所示，請補全其它視圖。
三視圖欣賞
三視圖：
畫物體的三視圖時，要符合如下原則：
位置：主視圖 左視圖
俯視圖
大小：長對正，高平齊，寬相等。
小結：
正投影法：
——投影光線與投影平面垂直時，在投影平面上得到物體視圖的方法。
以下視圖中最適合作主視圖的是（ ）。
A.
B.
C.
D.
練習1
三視圖中的主視圖要能準確反映物體的主要形體特征。
練習2 補充完下列三視圖
練習3 根據立體圖畫出三視圖
