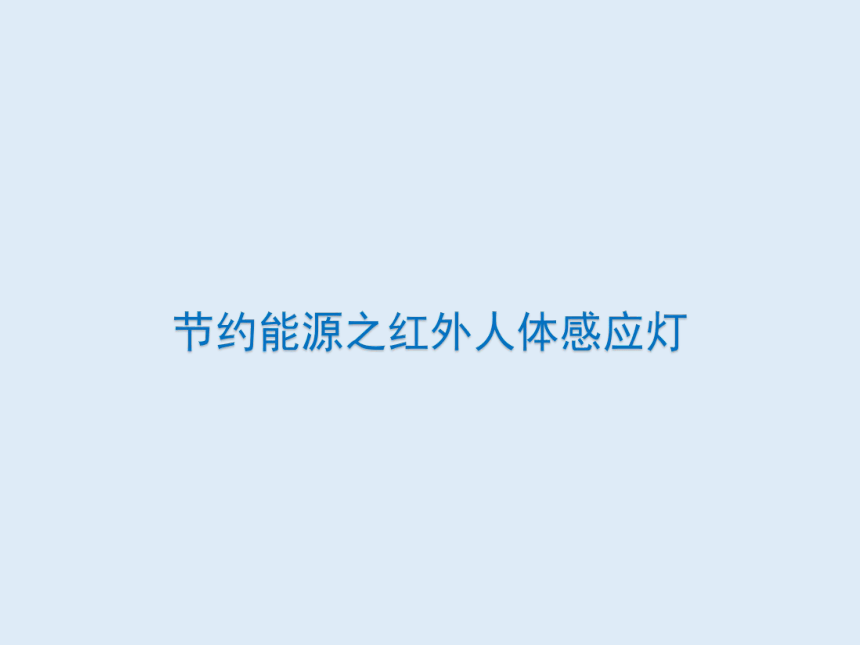

節約能源之紅外人體感應燈

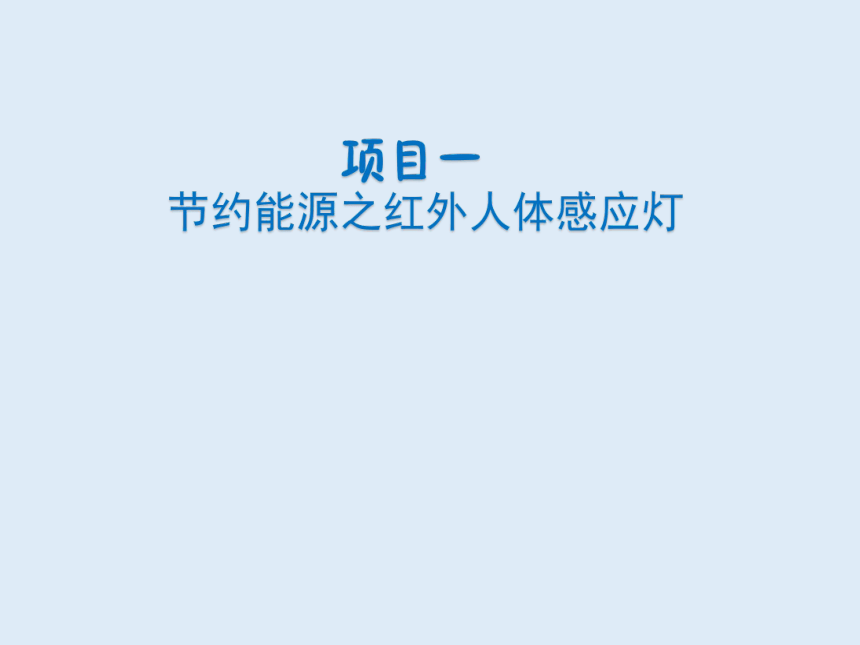

項目一
節約能源之紅外人體感應燈

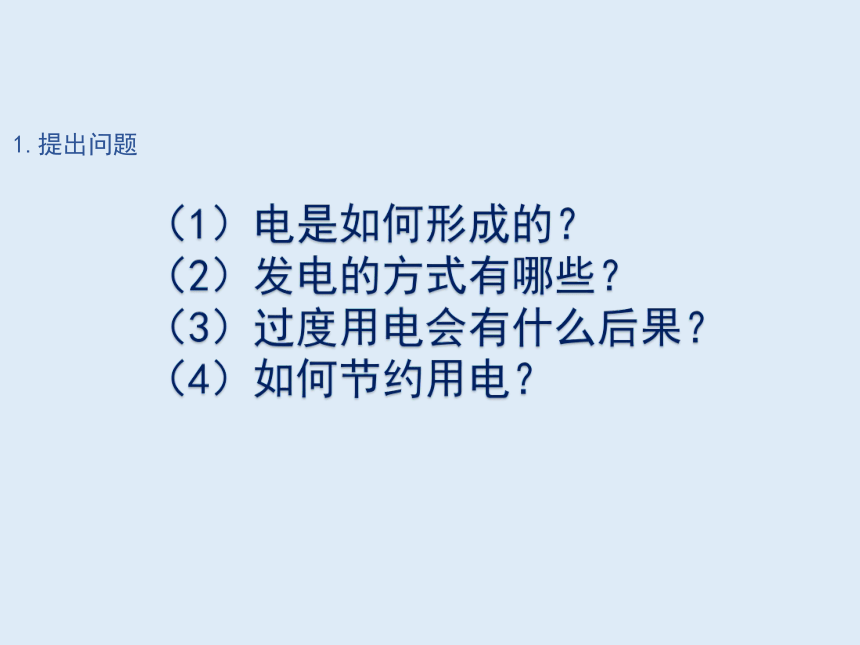

1.提出問題
（1）電是如何形成的？
（2）發電的方式有哪些？
（3）過度用電會有什么后果？
（4）如何節約用電？
1.提出問題

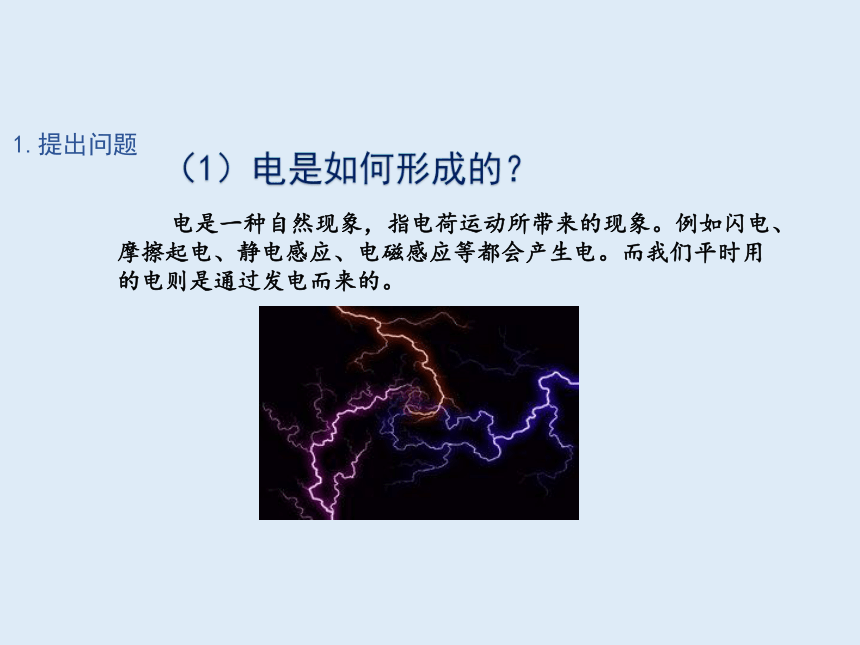

（1）電是如何形成的？
電是一種自然現象，指電荷運動所帶來的現象。例如閃電、摩擦起電、靜電感應、電磁感應等都會產生電。而我們平時用的電則是通過發電而來的。
1.提出問題

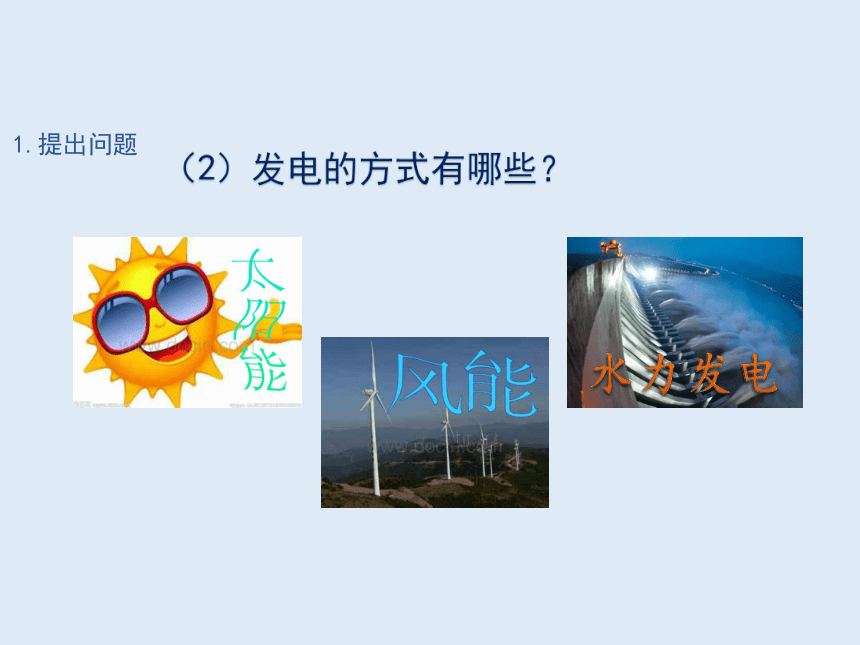

（2）發電的方式有哪些？

水力發電
1.提出問題

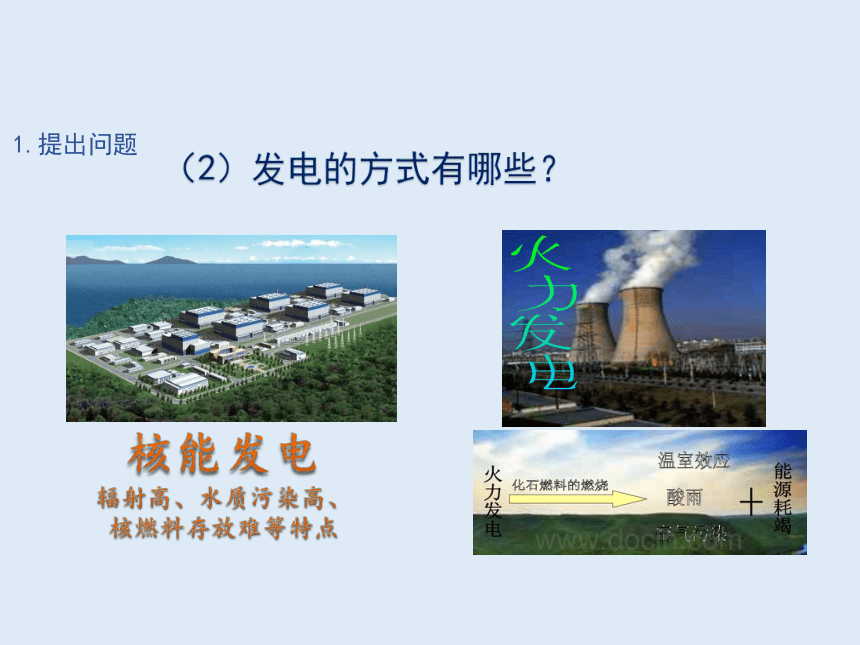

（2）發電的方式有哪些？

核能發電
輻射高、水質污染高、
核燃料存放難等特點

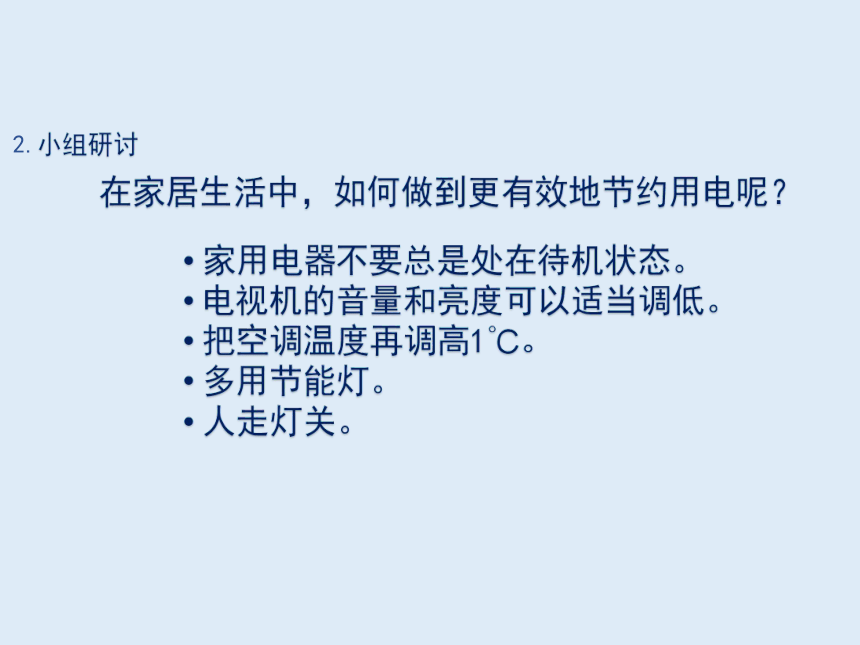

2.小組研討
在家居生活中，如何做到更有效地節約用電呢？
家用電器不要總是處在待機狀態。
電視機的音量和亮度可以適當調低。
把空調溫度再調高1℃。
多用節能燈。
人走燈關。
3.動手造物
STEP1：確定制作方案
功能：人來即亮，人走即滅
有的燈人來即亮，人走即滅，同學們一定見過這樣的燈吧，它就是人體感應燈。人體感應燈是利用紅外線感應原理，感應人體活動信息的一項技術設計。那么紅外線又是什么，它可以看得見嗎？它是怎么感應人體的？它可以感應到動物嗎？一起來通過行動去探究這些秘密，制作一盞人體感應燈吧！
3.動手造物
一塊及數據線，紅外人體感應傳感器1個、LED燈1個、杜邦線。
ArduinoUNO板(1塊)
數據線（1條）
紅外人體傳感器1個
LED燈1包
杜綁線5條
3.動手造物
STEP2：準備材料
了解Arduino


3.動手造物
STEP2：準備材料
發光二極管（LED燈）


3.動手造物
STEP2：準備材料
人體紅外傳感器




3.動手造物
STEP4：硬件連接
2、燈正極（長）→13口（板）
1、燈負極（短）→GND（板）
3、GND → GND（板）
4、OUT →2口（板）
5、VCC → 5V（板）
3.動手造物
STEP5：程序設計
解壓Mixly后進入進入Mixly編程工具：

3.動手造物
STEP5：程序設計
確定選擇的是Arduino Uno，端口選COM1以外的口。





3.動手造物
STEP5：程序設計
要實現感應到人體就亮燈的效果，應該使用哪些指令？
進入Mixly編程工具，嘗試編寫程序腳本，并上傳到ArduinoUNO板上調試效果。


3.動手造物
STEP5：程序設計
進入Mixly編程工具，編寫如下程序腳本，并上傳到ArduinoUNO板上調試效果。
當人體紅外傳感器檢測到有人的時候會輸出高電平，也就是當數字管腳#2為高電平（即檢測到有人）的時候。
就會把接在13端口的LED燈設為高電平，點亮LED燈。
否則設為低電平，LED不亮。
延時1秒鐘。（1000毫秒=1秒）
3.動手造物
STEP6：外形設計
發揮創意，利用卡紙、彩筆、彩泥等材料設計感應燈的外形和應用的場景。
4.作品分享
1、分享作品：小組間互相分享作品，一隊員介紹作品，另一隊員參觀作品，完成后互換。
2、暢談感受：通過本次項目的制作，你有什么收獲？后續有什么想法？
節約能源之紅外人體感應燈
