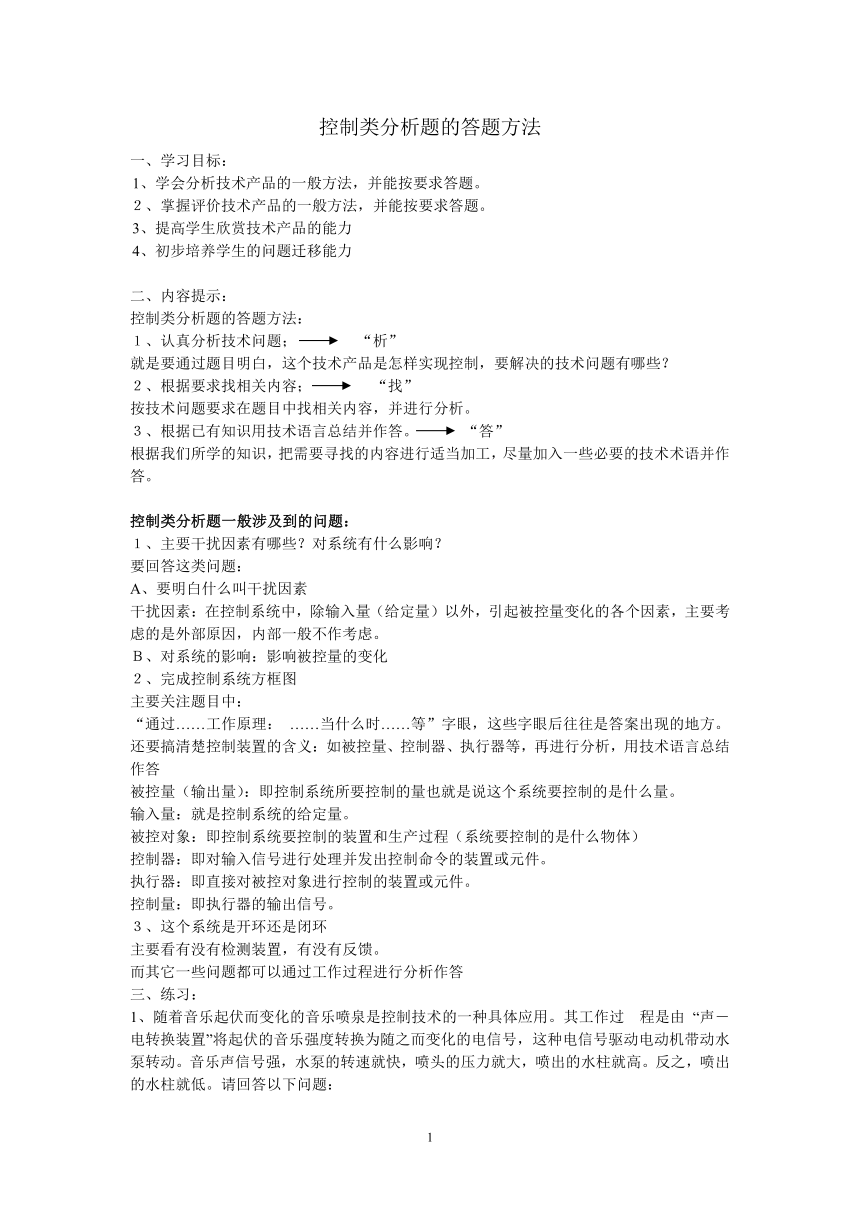

控制類分析題的答題方法
一、學習目標：
1、學會分析技術產品的一般方法，并能按要求答題。
２、掌握評價技術產品的一般方法，并能按要求答題。
3、提高學生欣賞技術產品的能力
4、初步培養學生的問題遷移能力
二、內容提示：
控制類分析題的答題方法：
１、認真分析技術問題；　　　　“析”
就是要通過題目明白，這個技術產品是怎樣實現控制，要解決的技術問題有哪些？
２、根據要求找相關內容；　　　　“找”
按技術問題要求在題目中找相關內容，并進行分析。
３、根據已有知識用技術語言總結并作答?！　　　按稹?br/>根據我們所學的知識，把需要尋找的內容進行適當加工，盡量加入一些必要的技術術語并作答。
控制類分析題一般涉及到的問題：
１、主要干擾因素有哪些？對系統有什么影響？
要回答這類問題：
A、要明白什么叫干擾因素
干擾因素：在控制系統中，除輸入量（給定量）以外，引起被控量變化的各個因素，主要考慮的是外部原因，內部一般不作考慮。
Ｂ、對系統的影響：影響被控量的變化　
２、完成控制系統方框圖
主要關注題目中：
“通過……工作原理： ……當什么時……等”字眼，這些字眼后往往是答案出現的地方。還要搞清楚控制裝置的含義：如被控量、控制器、執行器等，再進行分析，用技術語言總結作答
被控量（輸出量）：即控制系統所要控制的量也就是說這個系統要控制的是什么量。
輸入量：就是控制系統的給定量。
被控對象：即控制系統要控制的裝置和生產過程（系統要控制的是什么物體）
控制器：即對輸入信號進行處理并發出控制命令的裝置或元件。
執行器：即直接對被控對象進行控制的裝置或元件。
控制量：即執行器的輸出信號。
３、這個系統是開環還是閉環
主要看有沒有檢測裝置，有沒有反饋。
而其它一些問題都可以通過工作過程進行分析作答
三、練習：
1、隨著音樂起伏而變化的音樂噴泉是控制技術的一種具體應用。其工作過 程是由 “聲－電轉換裝置”將起伏的音樂強度轉換為隨之而變化的電信號，這種電信號驅動電動機帶動水泵轉動。音樂聲信號強，水泵的轉速就快，噴頭的壓力就大，噴出的水柱就高。反之，噴出的水柱就低。請回答以下問題：
（1）、是開環還是閉環？
（2）、完成方框圖： 　　　
　　
2、針對娛樂場所市場強烈需求，iSonic公司將專為第五代iPod發售一款眼鏡式的顯示器，其搭載了分辨率為320×240像素的專利液晶顯示面板，能夠讓使用者感覺在前方2米處投影出27英寸大小的畫面。該產品有著先進的人機學理念，符合年青人群的明快設計，戴著非常舒適。帶有立體聲耳機，底座接口能同iPod連接，也能其它品牌的MP4連接。閱讀上面案例，其中包含許多我們學過的原理，請從技術的性質，設計的一般原則，人機關系列舉出三條？列出其中三條原理。
3、炎炎夏日，人們采取各種消暑措施消暑，空調是第一選擇。那么，空調器工作過程是這樣的：如設定溫度為25oC，室內溫度如果高于25oC，那么空調通過比較，控制電路發出信號促使壓縮機進行工作；當溫度達到設定溫度時，控制電路發出信號，壓縮機停止工作，風扇照常工作。
（1）空調溫度控制系統屬于 （選填開環或閉環）控制系統。
（2）空調溫度控制系統的干擾因素是什么？對系統有什么樣的影響？
（3）請寫出空調溫度控制系統的方框圖：
4、分析評價題 下列兩圖分別是瓦特蒸汽機的結構示意圖和轉速自動控制原理圖。如圖所示，套筒與閥門連在一起，當由于某種外界原因（如蒸汽機的負載減?。е抡羝麢C的轉速加快時，飛球離心力增大，套筒向上移動，閥門通孔截面積減少，蒸汽流速降低，蒸汽機汽缸內壓力減少，最后使其轉速下降。
（1）請補充完整蒸汽機轉速自動控制系統方框圖。
（2）在蒸汽機的轉速控制過程中，當被控量發生變化時，執行器的狀態___________（選填會或者不會）發生變化；除了設定轉速的變化引起被控量變化以外，其它能引起被控量變化的一切因素統稱為__________。
４、分析評價題 小李準備用密度板制作一條小板凳，小板凳主要由凳面、兩塊側支撐板和前后兩塊緊固板組成(如圖所示)。小李設計的制作流程如下：
請你分析該流程，找出遺漏的環節，并畫出完整的流程圖。
６、小明中午在家燒菜做飯，為父母準備一頓中餐。他完成的事項有：淘米、洗菜、切菜、燒菜湯、燒飯、炒菜。可小明家只有一個煤氣灶，如果按以上順序完成，各段花費時間如下圖。請你根據所學的流程知識，設計合理的流程。（4分）
７、繽特力（Plantronics）公司推出全球首款防彈藍牙耳機――超耐用型探險家（Explorer）370藍牙耳機，具有防水、防塵和防震功能。這款耳機已經通過了美軍的MIL-STD 810標準，搭載了Plantronics最新的“windscreen technology”專利技術，支持7小時通話和8天待機，方便用戶在野外使用，而且帶上去很舒服。這里包含了很多我們學過的原理，請列出其中三條。
控制量
( ⑥ )
( ⑧ )
控制器
( ③　　)
(　② )
執行器
( ⑤ )
—
(　①　　)
控制對象
(?、摺　?
(?、堋　?
第25題圖
控制器
(飛球、套筒及其支撐部分)
執行器
( ① )
控制對象
( ② )
( ④ )
(飛球)
被控量
( ③ )
給定量 +
(設定轉速)
控制量
(蒸汽流量)
—
比較器
劃線
刨平五塊板料的鋸割面
釘接緊固板與側面支撐板
表面油漆修飾
第４題圖
