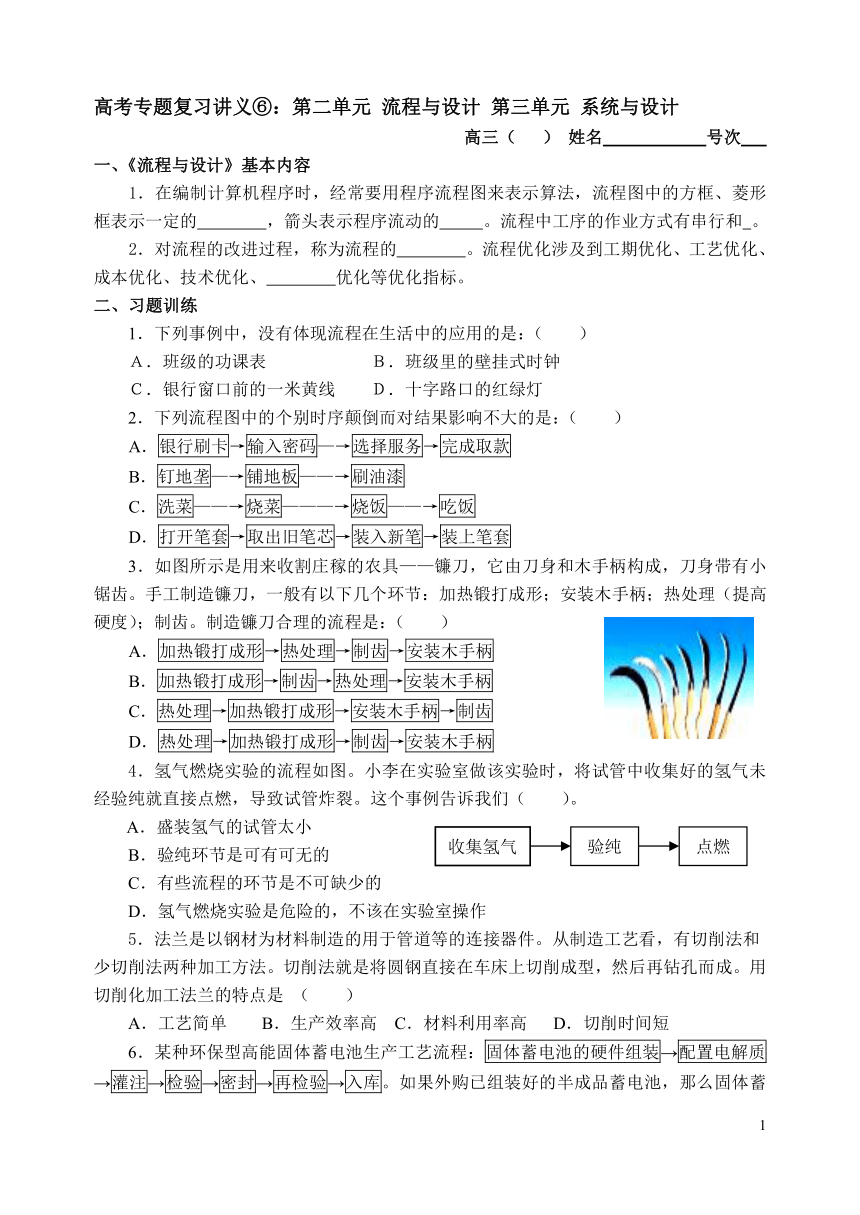

高考專題復習講義⑥：第二單元 流程與設計 第三單元 系統與設計
高三（ ） 姓名 號次
一、《流程與設計》基本內容
1．在編制計算機程序時，經常要用程序流程圖來表示算法，流程圖中的方框、菱形框表示一定的 ，箭頭表示程序流動的 。流程中工序的作業方式有串行和 。
2．對流程的改進過程，稱為流程的 。流程優化涉及到工期優化、工藝優化、成本優化、技術優化、 優化等優化指標。
二、習題訓練
1．下列事例中，沒有體現流程在生活中的應用的是：（ ）
Ａ．班級的功課表　　　 Ｂ．班級里的壁掛式時鐘
Ｃ．銀行窗口前的一米黃線　 Ｄ．十字路口的紅綠燈
2．下列流程圖中的個別時序顛倒而對結果影響不大的是：（ ）
A．銀行刷卡→輸入密碼—→選擇服務→完成取款
B．釘?shù)貕拧伒匕濉⒂推?br/>C．洗菜——→燒菜———→燒飯——→吃飯
D．打開筆套→取出舊筆芯→裝入新筆→裝上筆套
3．如圖所示是用來收割莊稼的農具——鐮刀，它由刀身和木手柄構成，刀身帶有小鋸齒。手工制造鐮刀，一般有以下幾個環節：加熱鍛打成形；安裝木手柄；熱處理（提高硬度）；制齒。制造鐮刀合理的流程是：（ ）
A．加熱鍛打成形→熱處理→制齒→安裝木手柄
B．加熱鍛打成形→制齒→熱處理→安裝木手柄
C．熱處理→加熱鍛打成形→安裝木手柄→制齒
D．熱處理→加熱鍛打成形→制齒→安裝木手柄
4．氫氣燃燒實驗的流程如圖。小李在實驗室做該實驗時，將試管中收集好的氫氣未經驗純就直接點燃，導致試管炸裂。這個事例告訴我們（ ）。
A．盛裝氫氣的試管太小
B．驗純環節是可有可無的
C．有些流程的環節是不可缺少的
D．氫氣燃燒實驗是危險的，不該在實驗室操作
5．法蘭是以鋼材為材料制造的用于管道等的連接器件。從制造工藝看，有切削法和少切削法兩種加工方法。切削法就是將圓鋼直接在車床上切削成型，然后再鉆孔而成。用切削化加工法蘭的特點是 （　　）
A．工藝簡單 B．生產效率高 C．材料利用率高 D．切削時間短
6．某種環保型高能固體蓄電池生產工藝流程：固體蓄電池的硬件組裝→配置電解質→灌注→檢驗→密封→再檢驗→入庫。如果外購已組裝好的半成品蓄電池，那么固體蓄電池的硬件組裝環節可以省掉，這種流程優化屬于（　?。?br/>A．工期優化 B．技術優化 C．成本優化 D．質量優化
7．因臨時工作需要，小黃要在窗門邊的橫木條下安裝一盞白熾燈用于照明，電線已經繞在橫木條上（如圖甲所示）。圖乙、圖丙是工具和材料，圖丁是常規連接的燈座和電線。小黃設計“電線接上燈座”的部分操作流程圖如下，請你在虛線框內將操作流程圖補充完整。
8．小李準備用密度板仿制一張小板凳（如圖所示），小板凳主要由凳面、兩塊側支撐板和前后兩塊緊固板組成，如右圖示。小李設計的制作流程如下：劃線→五塊板料鋸割面刨平→緊固板與側面支撐板釘接→表面油漆修飾
請你分析該流程，找出遺漏的環節，并畫出完整的流程圖。
9．呂輝準備用圓鋼制作加工一個簡易小鐵錘的錘頭，如圖所示，錘頭需要達到的加工要求為：高50mm、兩端表面光潔、垂直度高等。
（1）請用方框圖表示鐵錘錘頭的加工流程。
（2）這一加工過程需要用到哪些工具（說出四種）？
（3）有哪些安全操作要求（說出四條）？
10．食堂炊事員對做晚飯菜的工作時間進行了統計：淘米3分鐘，燒飯20分鐘，洗菜、切菜8分鐘，炒菜12分鐘。為了提高工作效率、節省時間，工人要對這一工作流程進行改進，請你協助設計出優化的流程并畫出流程圖。

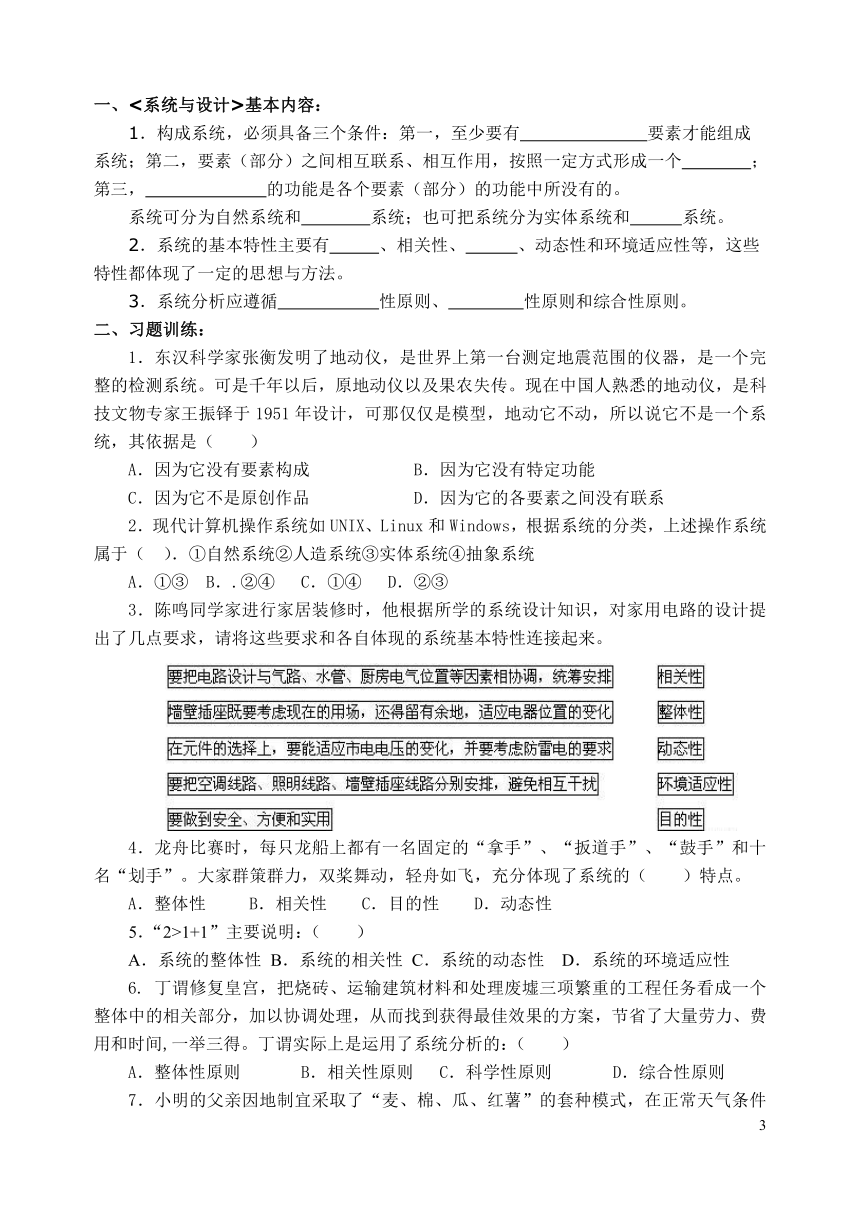

一、<系統與設計>基本內容：
1．構成系統，必須具備三個條件：第一，至少要有 要素才能組成系統；第二，要素（部分）之間相互聯系、相互作用，按照一定方式形成一個 ；第三， 的功能是各個要素（部分）的功能中所沒有的。
系統可分為自然系統和 系統；也可把系統分為實體系統和 系統。
2．系統的基本特性主要有 、相關性、 、動態性和環境適應性等，這些特性都體現了一定的思想與方法。
3．系統分析應遵循 性原則、 性原則和綜合性原則。
二、習題訓練：
1．東漢科學家張衡發明了地動儀，是世界上第一臺測定地震范圍的儀器，是一個完整的檢測系統?？墒乔暌院?，原地動儀以及果農失傳。現在中國人熟悉的地動儀，是科技文物專家王振鐸于1951年設計，可那僅僅是模型，地動它不動，所以說它不是一個系統，其依據是（　　）
A．因為它沒有要素構成 B．因為它沒有特定功能
C．因為它不是原創作品 D．因為它的各要素之間沒有聯系
2．現代計算機操作系統如UNIX、Linux和Windows，根據系統的分類，上述操作系統屬于（ ）．①自然系統②人造系統③實體系統④抽象系統
A．①③ B．.②④ C．①④ D．②③
3．陳鳴同學家進行家居裝修時，他根據所學的系統設計知識，對家用電路的設計提出了幾點要求，請將這些要求和各自體現的系統基本特性連接起來。
4．龍舟比賽時，每只龍船上都有一名固定的“拿手”、“扳道手”、“鼓手”和十名“劃手”。大家群策群力，雙槳舞動，輕舟如飛，充分體現了系統的（　 ）特點。
A．整體性 B．相關性 C．目的性 D．動態性
5．“2>1+1”主要說明：（ ）
A．系統的整體性 B．系統的相關性 C．系統的動態性 D．系統的環境適應性
6. 丁謂修復皇宮，把燒磚、運輸建筑材料和處理廢墟三項繁重的工程任務看成一個整體中的相關部分，加以協調處理，從而找到獲得最佳效果的方案，節省了大量勞力、費用和時間,一舉三得。丁謂實際上是運用了系統分析的：（ ）
A．整體性原則 B．相關性原則 C．科學性原則 D．綜合性原則
7．小明的父親因地制宜采取了“麥、棉、瓜、紅薯”的套種模式，在正常天氣條件下，按照套種的技術要領操作，夏季可收小麥350—400千克/畝，紅薯2500千克/畝，無籽西瓜5000千克/畝，秋季產籽棉225千克/畝，平均每畝 收入超過3000元，比原先提高了近五成。這是運用了（ ）
A．系統優化 B．系統分析 C．系統設計 D．技術創新
8．系統的優化是在一定的條件下，使系統達到更理想、更佳效果的過程。請判斷以下事例，不能使系統達到優化的是（　　 ）。
A．為交通閉塞的某村修建一條公路 B．為了提高檳榔產量，檳榔樹種得越密越好
C. 利用農作物生長的季節差、時間差進行間作套種
D. 在耕地少的地區開發低丘緩坡，建立經濟林基地
9．計算機做任何工作，首先要將有關信息以二進制編碼的形式表示和存儲。如電腦接收到值為2的十進制數字，通過除二求余的方法將(2)10轉換成(10)2為計算機所能存儲的形式表達再根據需要加以利用。這種既用到了數學的算法又結合了計算機特有的編碼功能來共同完成某一任務，這時解決問題所遵循系統分析的主要原則是（ ）
A．科學性原則 B．開發性原則 C．綜合性原則 D．整體性原則
10．趙明同學家所在街道的人行道路在一年內進行了鋪設通訊線路、煤氣管道、下水管道修理三次施工，給市民帶來了生活的不便，這說明對于道路的改造不符合系統設計的（　?。┰瓌t
A．整體性原則 B．動態性原則 C．綜合處理的原則 D．人性化設計的原則
11．2008年冬青島奧林匹克帆船中心首次采用海水源熱泵空調系統取暖，該系統充分利用當?shù)氐暮Ｋ鳛闊岜孟到y(tǒng)的冷熱源，較普通空調系統節能減排近30%。這個事例說明了：（ ）
A．該系統各要素之間相互獨立，互不干擾
B．該系統的設計綜合考慮當?shù)刭Y源的有效利用和環境保護
C．該系統的設計應主要考慮海水源這個局部要素，對全局可以不考慮
D．只要有充足的海水源，該系統就可以正常運行
12．系統有大小，有復雜有簡單。我們的多媒體教室就是一個系統，你可以把它分為哪些子系統？多媒體教室：
①電腦子系統?、? ③ ④
13．錢塘江大橋如右圖，整體采用框架結構，上下兩層分別通汽車和火車，2000年4月15日至2001年4月25日，錢塘江大橋經歷一次大整修。請你說說錢塘江大橋系統的動態性（舉例說出兩點）。
答案
1．B 2．C 3．B
4．C 5．A 6．A
7.
導線穿過燈座蓋→兩股導線打結→導線固定在接線柱上
評分標準：共7分
寫出上面三個環節得3分；次序正確得1分；有方框：得2分；有箭頭：得1分。
8.
劃線→鋸割→五塊板料鋸割面刨平
→緊固板與側面支撐板釘接
→釘接凳面與支撐板→表面打磨
→表面油漆修飾
9.（1）下料→劃線→鋸削→銼削→鉆孔
（2）用到工具：
劃針、劃規、鋼直尺、樣沖；
手鋸、銼刀、鉆床（鉆頭）、絲錐
（3）安全操作要求：
鉆孔時要戴防護眼鏡
鉆孔時不可戴手套操作
鉆孔時如果工作比較小，要用鋼絲鉗夾住，不可用手拿
挫削產生的鐵屑不可用嘴吹，防止碎屑飛入眼中
鋸割將結束時動作放慢，注意工件掉下傷及雙腳
鋸割過程不可用力太猛，防止鋸條斷裂而傷人
工具不可放在臺面邊緣，以防落地傷及雙腳
10.
一、<系統與設計>基本內容：
答案
1．B 2．C 3．/
4．A 5．A 6．A
7．A 8．B 9．C 10．A 11．B
12.
電腦子系統 ②投影子系統 ③音響子系統
④銀幕子系統 ⑤桌椅子系統
13.答：由于系統的動態性，所以大橋的結構會隨使用時間的增加發生變化。
①結構的強度變化。長期的風吹雨打，鋼材會生銹；使用過程中的不斷振動，使金屬間的連接間出現松動，混凝土結合不牢固等。
②結構的穩定性改變。由于地面的振動而出現局部塌陷，使大橋不穩定。
收集氫氣
驗純
點燃
斷開電源
剝 線
……
擰上燈座蓋
擰開燈座蓋
淘米3分
燒飯20分
洗菜切菜8分
炒菜12分
