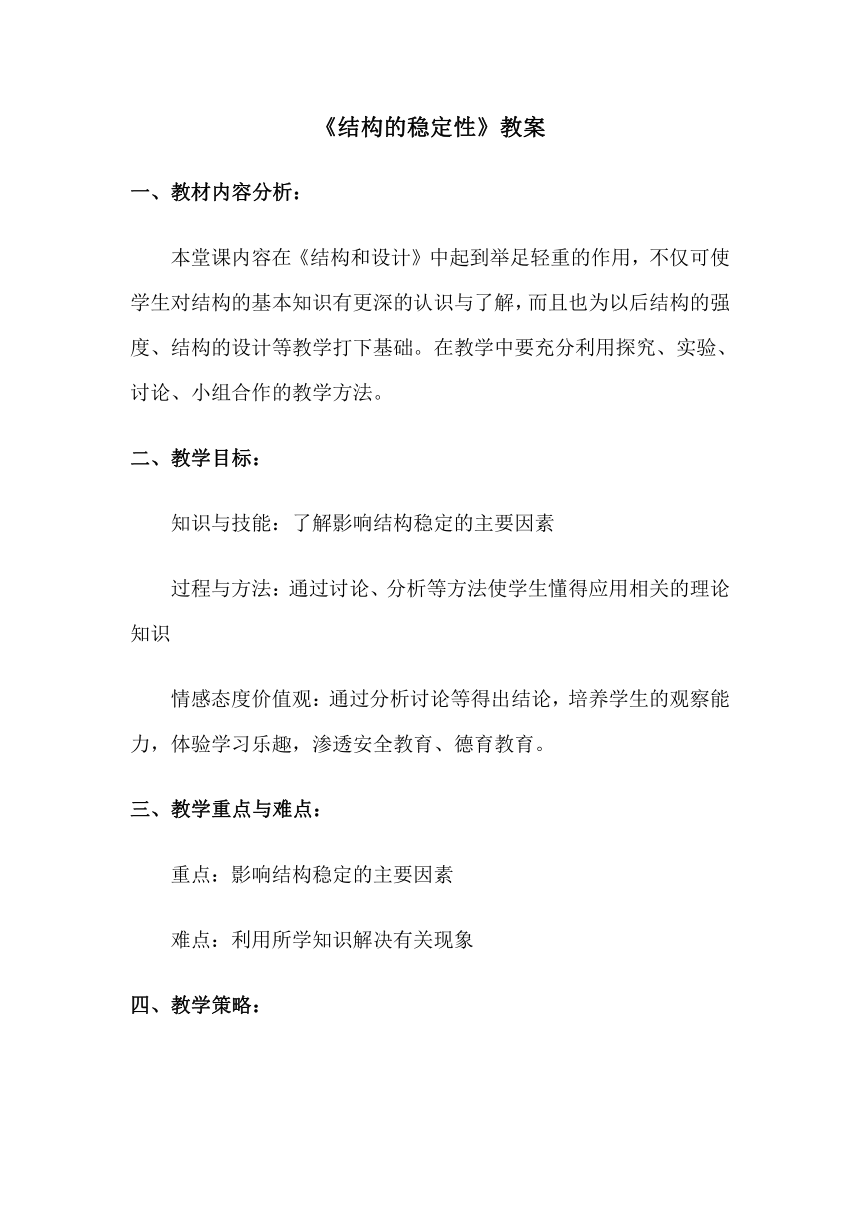

《結構的穩定性》教案
一、教材內容分析：
　　本堂課內容在《結構和設計》中起到舉足輕重的作用，不僅可使學生對結構的基本知識有更深的認識與了解，而且也為以后結構的強度、結構的設計等教學打下基礎。在教學中要充分利用探究、實驗、討論、小組合作的教學方法。
二、教學目標：
　　知識與技能：了解影響結構穩定的主要因素
　　過程與方法：通過討論、分析等方法使學生懂得應用相關的理論知識
　　情感態度價值觀：通過分析討論等得出結論，培養學生的觀察能力，體驗學習樂趣，滲透安全教育、德育教育。
三、教學重點與難點：
　　重點：影響結構穩定的主要因素
　　難點：利用所學知識解決有關現象
四、教學策略：

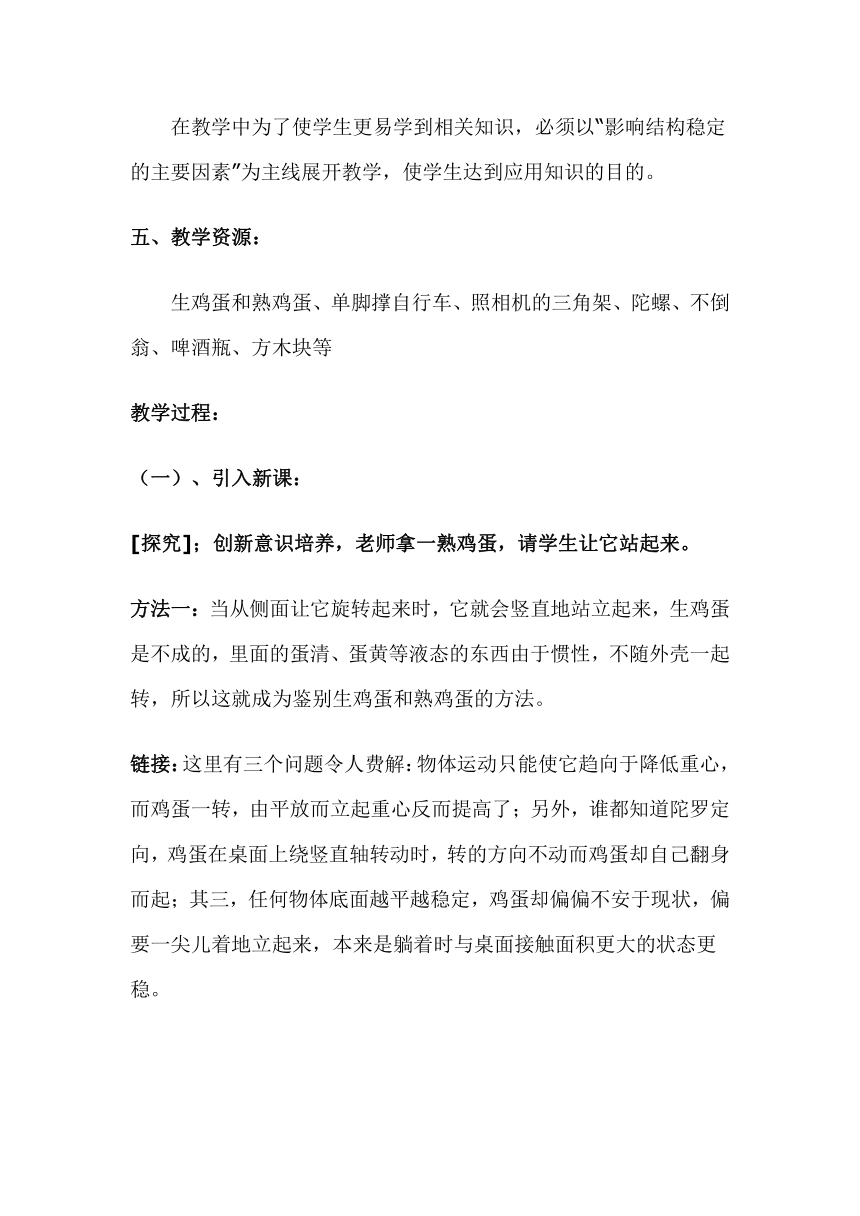

　　在教學中為了使學生更易學到相關知識，必須以“影響結構穩定的主要因素”為主線展開教學，使學生達到應用知識的目的。
五、教學資源：
　　生雞蛋和熟雞蛋、單腳撐自行車、照相機的三角架、陀螺、不倒翁、啤酒瓶、方木塊等
教學過程：
（一）、引入新課：
[探究]；創新意識培養，老師拿一熟雞蛋，請學生讓它站起來。
方法一：當從側面讓它旋轉起來時，它就會豎直地站立起來，生雞蛋是不成的，里面的蛋清、蛋黃等液態的東西由于慣性，不隨外殼一起轉，所以這就成為鑒別生雞蛋和熟雞蛋的方法。
鏈接：這里有三個問題令人費解：物體運動只能使它趨向于降低重心，而雞蛋一轉，由平放而立起重心反而提高了；另外，誰都知道陀羅定向，雞蛋在桌面上繞豎直軸轉動時，轉的方向不動而雞蛋卻自己翻身而起；其三，任何物體底面越平越穩定，雞蛋卻偏偏不安于現狀，偏要一尖兒著地立起來，本來是躺著時與桌面接觸面積更大的狀態更穩。

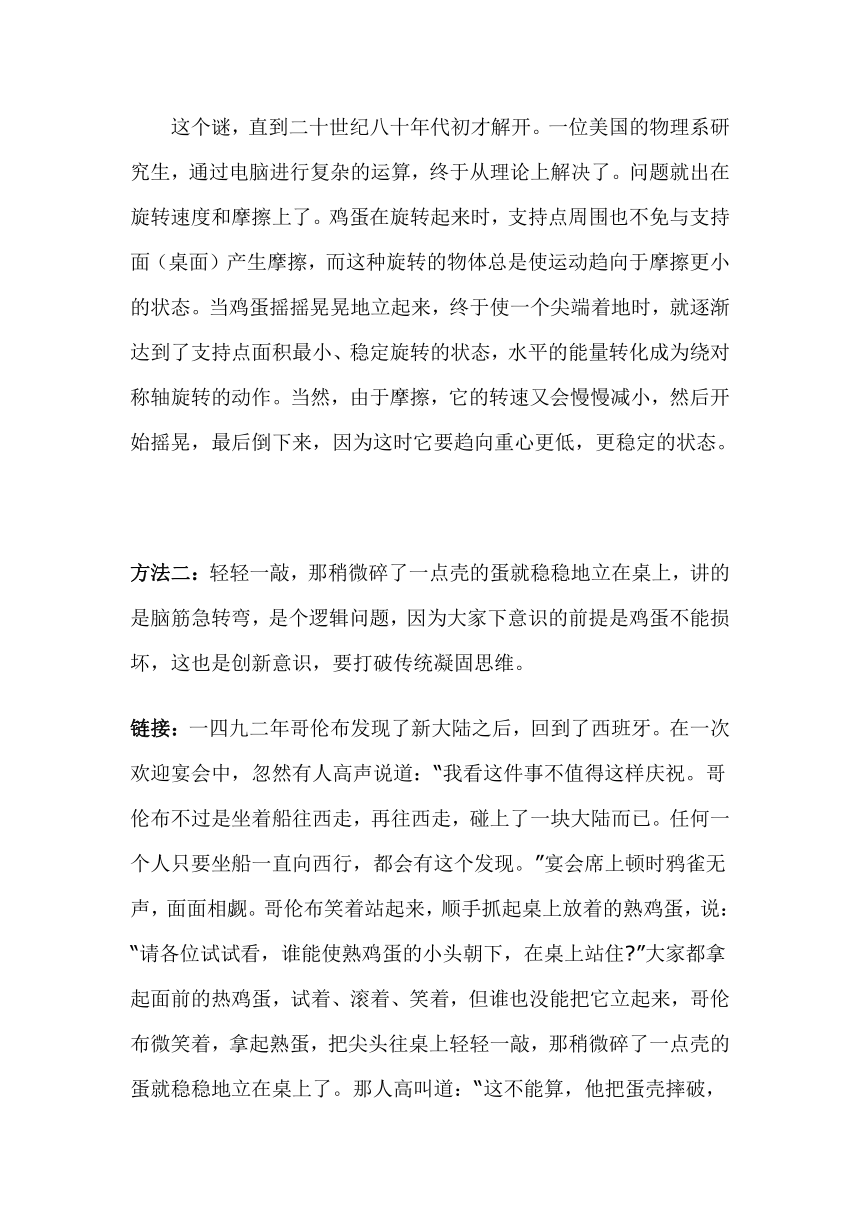

這個謎，直到二十世紀八十年代初才解開。一位美國的物理系研究生，通過電腦進行復雜的運算，終于從理論上解決了。問題就出在旋轉速度和摩擦上了。雞蛋在旋轉起來時，支持點周圍也不免與支持面（桌面）產生摩擦，而這種旋轉的物體總是使運動趨向于摩擦更小的狀態。當雞蛋搖搖晃晃地立起來，終于使一個尖端著地時，就逐漸達到了支持點面積最小、穩定旋轉的狀態，水平的能量轉化成為繞對稱軸旋轉的動作。當然，由于摩擦，它的轉速又會慢慢減小，然后開始搖晃，最后倒下來，因?yàn)檫@時它要趨向重心更低，更穩定的狀態。

方法二：輕輕一敲，那稍微碎了一點殼的蛋就穩穩地立在桌上，講的是腦筋急轉彎，是個邏輯問題，因?yàn)榇蠹蚁乱庾R(shí)的前提是雞蛋不能損壞，這也是創新意識，要打破傳統凝固思維。
鏈接：一四九二年哥倫布發現了新大陸之后，回到了西班牙。在一次歡迎宴會中，忽然有人高聲說道：“我看這件事不值得這樣慶祝。哥倫布不過是坐著船往西走，再往西走，碰上了一塊大陸而已。任何一個人只要坐船一直向西行，都會有這個發現。”宴會席上頓時鴉雀無聲，面面相覷。哥倫布笑著站起來，順手抓起桌上放著的熟雞蛋，說：“請各位試試看，誰能使熟雞蛋的小頭朝下，在桌上站住 ”大家都拿起面前的熱雞蛋，試著、滾著、笑著，但誰也沒能把它立起來，哥倫布微笑著，拿起熟蛋，把尖頭往桌上輕輕一敲，那稍微碎了一點殼的蛋就穩穩地立在桌上了。那人高叫道：“這不能算，他把蛋殼摔破，當然可以站住了！” 這時，哥倫布正色說道：“對!你和我的差別就在這里，你不敢摔，我敢摔。世界上的一切發現和發明，在一些人看來都是簡單不過的。然而他們總是在別人指出應該怎樣做以后才說出來。”

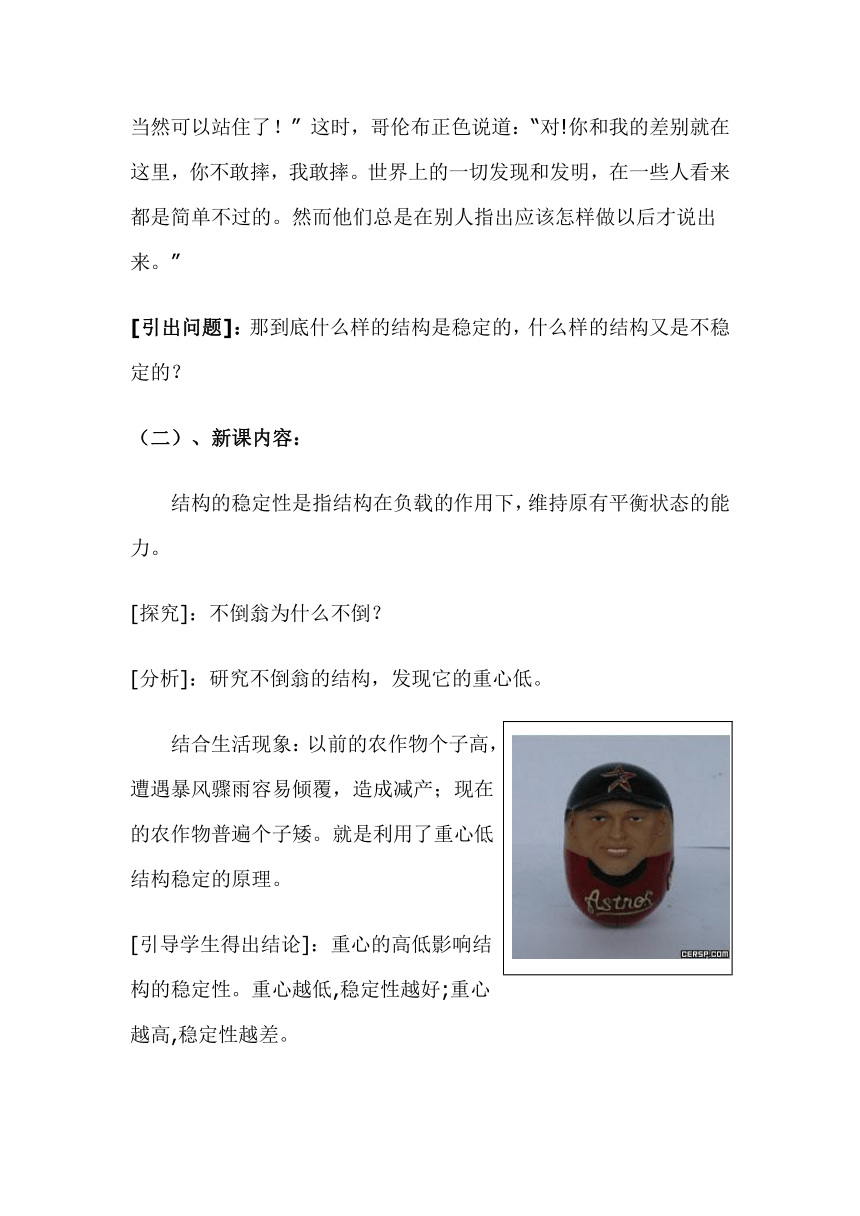

[引出問題]：那到底什么樣的結構是穩定的，什么樣的結構又是不穩定的？
（二）、新課內容：
　　結構的穩定性是指結構在負載的作用下，維持原有平衡狀態的能力。
[探究]：不倒翁為什么不倒？
[分析]：研究不倒翁的結構，發現它的重心低。

　　結合生活現象：以前的農作物個子高，遭遇暴風驟雨容易傾覆，造成減產；現在的農作物普遍個子矮。就是利用了重心低結構穩定的原理。
[引導學生得出結論]：重心的高低影響結構的穩定性。重心越低,穩定性越好;重心越高,穩定性越差。

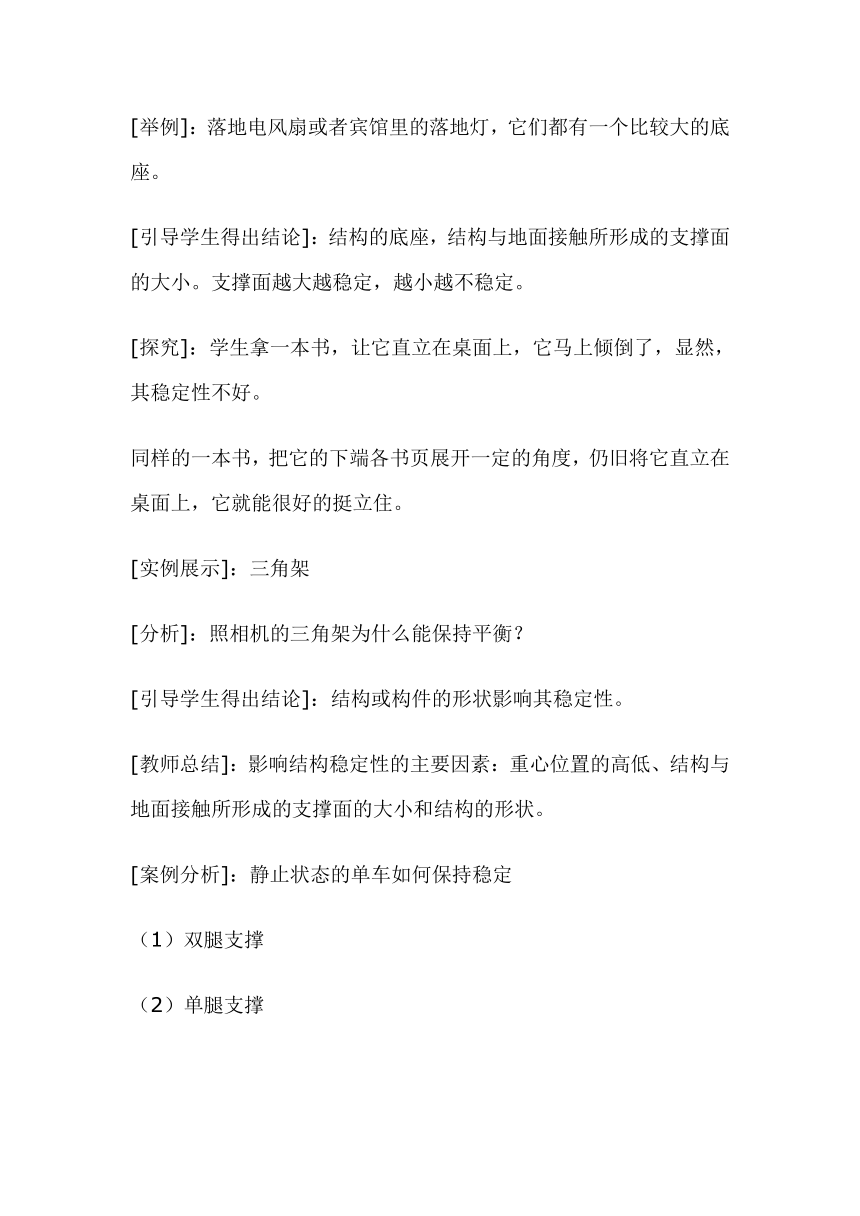

[舉例]：落地電風扇或者賓館里的落地?zé)簦鼈兌加幸粋€(gè)比較大的底座。
[引導學生得出結論]：結構的底座，結構與地面接觸所形成的支撐面的大小。支撐面越大越穩定，越小越不穩定。
[探究]：學生拿一本書，讓它直立在桌面上，它馬上傾倒了，顯然，其穩定性不好。
同樣的一本書，把它的下端各書頁展開一定的角度，仍舊將它直立在桌面上，它就能很好的挺立住。
[實例展示]：三角架
[分析]：照相機的三角架為什么能保持平衡？
[引導學生得出結論]：結構或構件的形狀影響其穩定性。
[教師總結]：影響結構穩定性的主要因素：重心位置的高低、結構與地面接觸所形成的支撐面的大小和結構的形狀。
[案例分析]：靜止?fàn)顟B(tài)的單車如何保持穩定
（1）雙腿支撐
（2）單腿支撐
[探究]：道具采用一輛自行車，調整單腳支撐位置，研究何時最易倒下，何時最平衡？

[試驗 ]：學生騎自行車、

[電腦展示]：電子圖片

（師生互動進行，教師提問，學生作答）
[教師講述]：在靜止情況下，自行車本身不能自我平衡，需要加一支撐腳。當由騎車人和自行車構成一個系統時，系統動起來之后，騎車人為系統注入動力，從而在自行車前進的時候，通過人的不斷調節，自行車和騎車人與地面垂直，使自行車的重心落在車輪與地面接觸的面積內。因此，在沒有明顯的外力干涉時，這一動態系統能夠表現出一種穩定。
[教師總結]：運動狀態下與靜止?fàn)顟B(tài)下物體的穩定條件有所不同。結構的穩定性在日常生活中有著廣泛的應用，一方面人們利用穩定的結構抵抗外力、承受負載，另一方面又利用不穩定的結構實現某些功能。
１.倒置的啤酒瓶可以預報地震
２.在打水的桶口邊掛一重物，在水面時能自動翻倒打水。

[學生快速閱讀案例]：（打印稿）

　　虎丘是蘇州兩千五百年風雨倉桑的見證。高高聳立在山頂?shù)幕⑶鹚呀?jīng)成了蘇州的標志。
　　虎丘斜塔日益著名，并且因?yàn)樗蛥峭跄箵渌访噪x的關系令科學家和游客興致倍增。
　　到了公元1512年，唐伯虎、王鏊等人因池水干涸，發現墓門，留下石刻。1955年人民政府清理劍池時確實找到了一條長約10米的石胡同，盡頭呈喇叭狀，容四人并立，并有一橫三豎四塊青石琢成的長方形石板，顯然均為人工所為。根據墓門的形制和朝向，完全符合春秋戰國時期的墓制。因此推測可能為吳王墓。但因墓恰巧在塔底下，且規模宏大，一旦開挖，必影響塔，因而作罷，未打開墓門，留下千古之謎。現在的情況是虎丘后山為土堆砌，前山為巨石，因而推測后山為人工所堆。如果是這樣，就和虎丘塔的傾斜有關。因?yàn)榈鼗焕危?000噸的塔便傾向土堆的一邊。所以，我們不妨認為，是吳王墓的建造引起了虎丘塔的傾斜，而虎丘塔的傾斜又保護了底下的吳王墓，使之不能開挖，成了一只真正保護吳王墓的白虎。這就是塔與墓兩個重要古跡之間的關系。
　　虎丘塔是全國重點文物保護單位。虎丘塔高47.7米，比意大利比薩斜塔矮6米；塔尖偏離中心2.34米，是比薩塔的一半；虎丘塔建于961年，比比薩塔早完工390年。請大家注意右側塔身呈弧型曲線。因此，由此推測，和意大利比薩塔一樣，虎丘塔在建塔時就開始傾斜。最后一層塔似乎偏向左邊，這是因?yàn)?638年遭雷擊失火燒毀，重建時為改變重心、糾正傾斜的結果。
　　我們知道，與虎丘塔同期的杭州雷峰塔在三十年代倒塌。到五十年代，虎丘塔岌岌可危，不僅傾斜嚴重，而且周身裂縫遍布，最寬處達80厘米。1956年采用鐵箍噴漿法，如箍桶一般，每層塔內用鋼筋箍起來，地基灌澆水泥，有效地消除了裂縫。關于56年修塔，有一段有趣的歷史。當年開會討論修塔方案時，有一老工人坐在墻角微微地笑，主持會議的人見他胸有成竹的樣子，便請他發言。老工人再三推辭后，終于提出了箍桶匠修桶的原理和方案，引起全場哄堂大笑。此事便擱淺。不久，來了一位蘇聯專家。看完虎丘塔，下山路上，陪同人員講了上面這段故事，蘇聯專家十分感興趣，重又上山，于是外國專家發的話，便開始具體制定修塔方案。
　　1981年開始，用五年時間加固地基。在塔基下人工打44個孔，灌鋼筋水泥，在44個樁下做水泥殼體，地下防水，更換部分磚體，制止了塔身的繼續傾斜。
[學生分組討論]：為什么傾斜而不倒塌？（其重心向地面引垂線仍舊落在底座范圍內）
補充：


結構重心的位置：結構重心所在點的垂線是否落在結構底面的范圍內，落在就是穩定的，沒有就是不穩定的。 （右圖為比薩斜塔）
[小試驗]：（1）請學生用桌上的空礦泉水瓶子做各種穩定試驗。
（2）用積木疊出不同的結構，分析不同結構的穩定性。在動手實驗中得出結論：結構的穩定性還與結構的形狀有關。
[練習]:在擁擠的公共汽車上已沒有座位，你必須站著，而扶手你讓給了旁邊的老人，你在公共汽車上如何才能使自己不摔倒？
