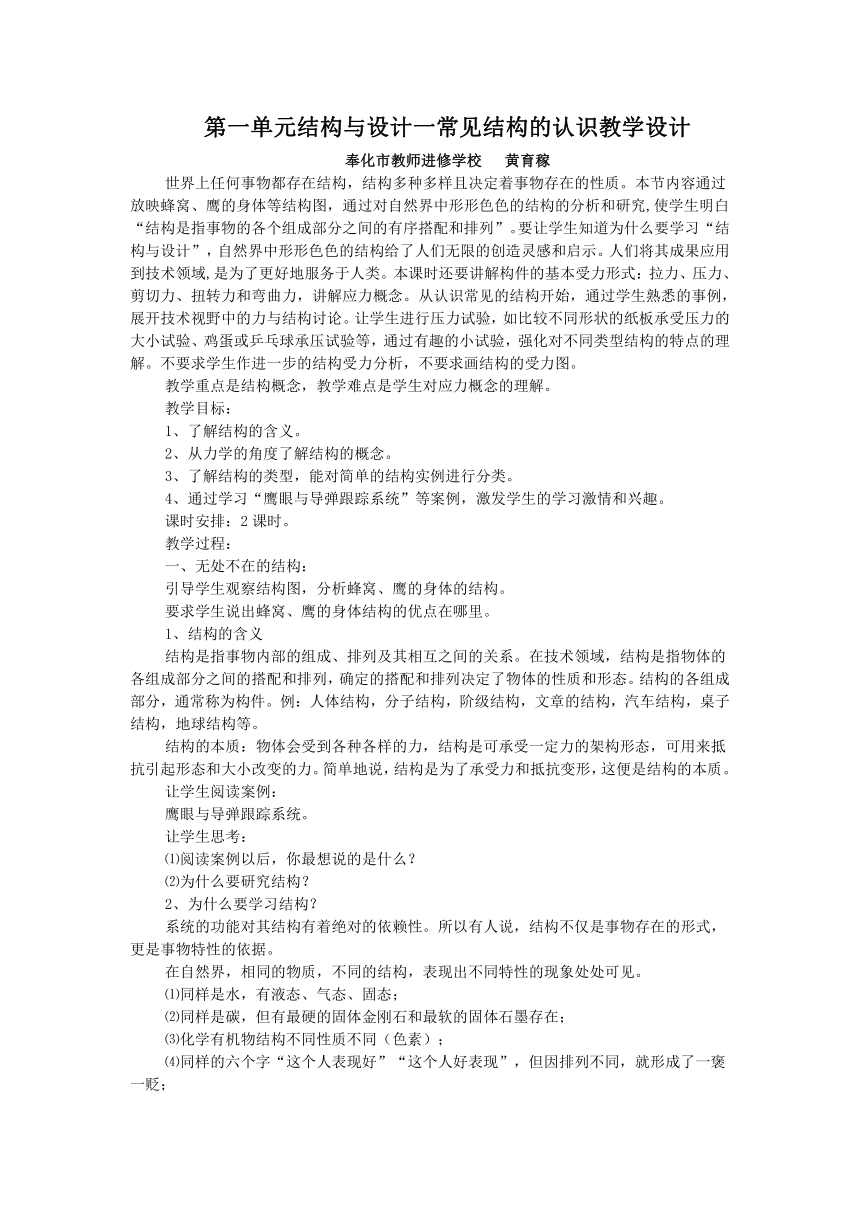

第一單元結構與設計一常見結構的認識教學設計
奉化市教師進修學校 黃育稼
世界上任何事物都存在結構，結構多種多樣且決定著事物存在的性質。本節內容通過放映蜂窩、鷹的身體等結構圖，通過對自然界中形形色色的結構的分析和研究,使學生明白“結構是指事物的各個組成部分之間的有序搭配和排列”。要讓學生知道為什么要學習“結構與設計”，自然界中形形色色的結構給了人們無限的創造靈感和啟示。人們將其成果應用到技術領域,是為了更好地服務于人類。本課時還要講解構件的基本受力形式：拉力、壓力、剪切力、扭轉力和彎曲力，講解應力概念。從認識常見的結構開始，通過學生熟悉的事例，展開技術視野中的力與結構討論。讓學生進行壓力試驗，如比較不同形狀的紙板承受壓力的大小試驗、雞蛋或乒乓球承壓試驗等，通過有趣的小試驗，強化對不同類型結構的特點的理解。不要求學生作進一步的結構受力分析，不要求畫結構的受力圖。
教學重點是結構概念，教學難點是學生對應力概念的理解。
教學目標：
1、了解結構的含義。
2、從力學的角度了解結構的概念。
3、了解結構的類型，能對簡單的結構實例進行分類。
4、通過學習“鷹眼與導彈跟蹤系統”等案例，激發學生的學習激情和興趣。
課時安排：2課時。
教學過程：
一、無處不在的結構：
引導學生觀察結構圖，分析蜂窩、鷹的身體的結構。
要求學生說出蜂窩、鷹的身體結構的優點在哪里。
1、結構的含義
結構是指事物內部的組成、排列及其相互之間的關系。在技術領域，結構是指物體的各組成部分之間的搭配和排列，確定的搭配和排列決定了物體的性質和形態。結構的各組成部分，通常稱為構件。例：人體結構，分子結構，階級結構，文章的結構，汽車結構，桌子結構，地球結構等。
結構的本質：物體會受到各種各樣的力，結構是可承受一定力的架構形態，可用來抵抗引起形態和大小改變的力。簡單地說，結構是為了承受力和抵抗變形，這便是結構的本質。
讓學生閱讀案例：
鷹眼與導彈跟蹤系統。
讓學生思考：
⑴閱讀案例以后，你最想說的是什么？
⑵為什么要研究結構？
2、為什么要學習結構？
系統的功能對其結構有著絕對的依賴性。所以有人說，結構不僅是事物存在的形式，更是事物特性的依據。
在自然界，相同的物質，不同的結構，表現出不同特性的現象處處可見。
⑴同樣是水，有液態、氣態、固態；
⑵同樣是碳，但有最硬的固體金剛石和最軟的固體石墨存在；
⑶化學有機物結構不同性質不同（色素）；
⑷同樣的六個字“這個人表現好”“這個人好表現”，但因排列不同，就形成了一褒一貶；

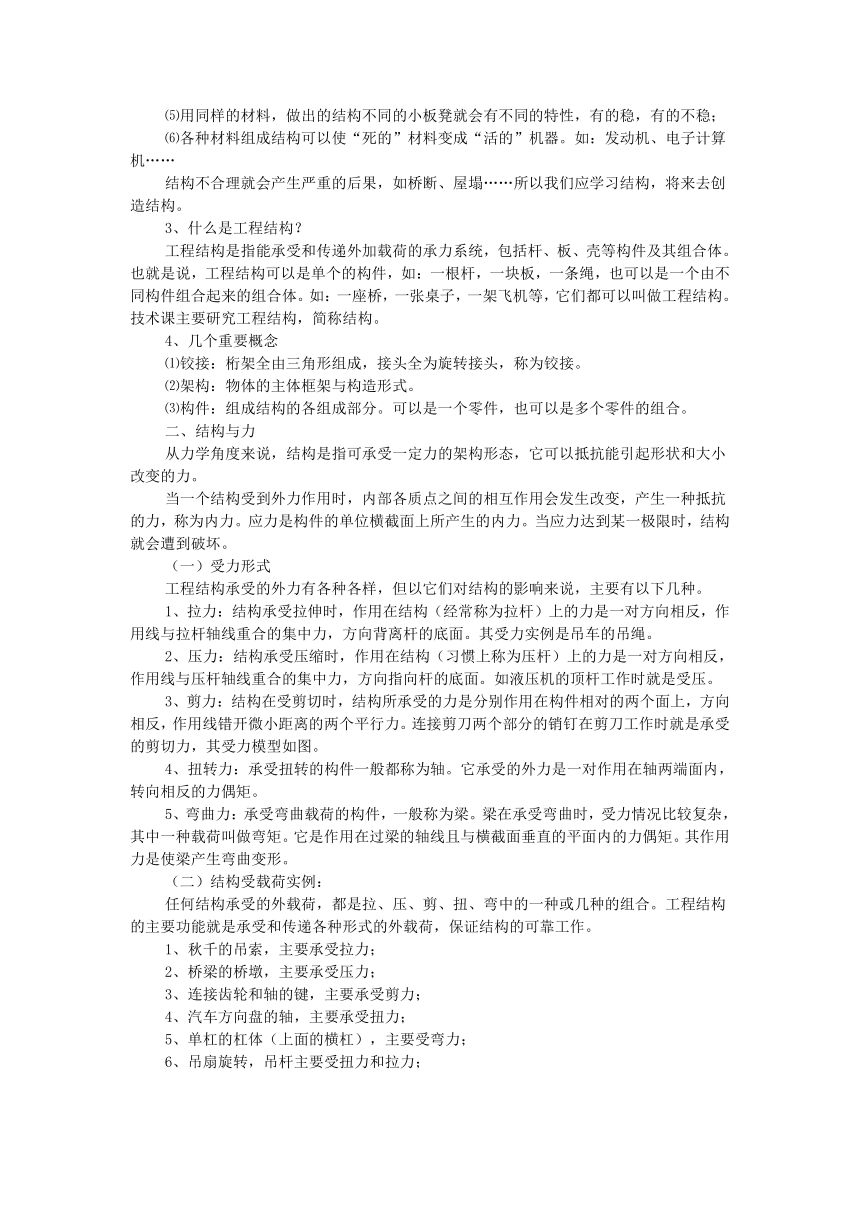

⑸用同樣的材料，做出的結構不同的小板凳就會有不同的特性，有的穩，有的不穩；
⑹各種材料組成結構可以使“死的”材料變成“活的”機器。如：發動機、電子計算機……
結構不合理就會產生嚴重的后果，如橋斷、屋塌……所以我們應學習結構，將來去創造結構。
3、什么是工程結構？
工程結構是指能承受和傳遞外加載荷的承力系統，包括桿、板、殼等構件及其組合體。也就是說，工程結構可以是單個的構件，如：一根桿，一塊板，一條繩，也可以是一個由不同構件組合起來的組合體。如：一座橋，一張桌子，一架飛機等，它們都可以叫做工程結構。技術課主要研究工程結構，簡稱結構。
4、幾個重要概念
⑴鉸接：桁架全由三角形組成，接頭全為旋轉接頭，稱為鉸接。
⑵架構：物體的主體框架與構造形式。
⑶構件：組成結構的各組成部分。可以是一個零件，也可以是多個零件的組合。
二、結構與力
從力學角度來說，結構是指可承受一定力的架構形態，它可以抵抗能引起形狀和大小改變的力。
當一個結構受到外力作用時，內部各質點之間的相互作用會發生改變，產生一種抵抗的力，稱為內力。應力是構件的單位橫截面上所產生的內力。當應力達到某一極限時，結構就會遭到破壞。
（一）受力形式
工程結構承受的外力有各種各樣，但以它們對結構的影響來說，主要有以下幾種。
1、拉力：結構承受拉伸時，作用在結構（經常稱為拉桿）上的力是一對方向相反，作用線與拉桿軸線重合的集中力，方向背離桿的底面。其受力實例是吊車的吊繩。
2、壓力：結構承受壓縮時，作用在結構（習慣上稱為壓桿）上的力是一對方向相反，作用線與壓桿軸線重合的集中力，方向指向桿的底面。如液壓機的頂桿工作時就是受壓。
3、剪力：結構在受剪切時，結構所承受的力是分別作用在構件相對的兩個面上，方向相反，作用線錯開微小距離的兩個平行力。連接剪刀兩個部分的銷釘在剪刀工作時就是承受的剪切力，其受力模型如圖。
4、扭轉力：承受扭轉的構件一般都稱為軸。它承受的外力是一對作用在軸兩端面內，轉向相反的力偶矩。
5、彎曲力：承受彎曲載荷的構件，一般稱為梁。梁在承受彎曲時，受力情況比較復雜，其中一種載荷叫做彎矩。它是作用在過梁的軸線且與橫截面垂直的平面內的力偶矩。其作用力是使梁產生彎曲變形。
（二）結構受載荷實例：
任何結構承受的外載荷，都是拉、壓、剪、扭、彎中的一種或幾種的組合。工程結構的主要功能就是承受和傳遞各種形式的外載荷，保證結構的可靠工作。
1、秋千的吊索，主要承受拉力；
2、橋梁的橋墩，主要承受壓力；
3、連接齒輪和軸的鍵，主要承受剪力；
4、汽車方向盤的軸，主要承受扭力；
5、單杠的杠體（上面的橫杠），主要受彎力；
6、吊扇旋轉，吊桿主要受扭力和拉力；
為了保證結構的正常工作，這些構件必須有對于主要載荷的足夠的承載能力。這是結構設計中必須考慮的重要問題。
（三）典型結構分析
1、單杠結構分析
⑴各部分名稱：杠體，立柱和拉桿。（為什么做成這樣的結構？）
⑵杠體的受力與變形：杠體總是朝著人體所在的瞬間位置的方向上發生彎曲。——彎曲力
⑶立柱、拉桿的受力與變形：
立柱：靜止時受壓力；當人在運動時，對立柱產生彎矩M，使立柱彎曲變形。——怎樣做才能保持單杠穩定？
拉桿：人在運動時，拉桿起到輔助立柱抗變形作用。
2、棚室屋架結構分析
⑴棚室荷載與立柱受力：永久性荷載（不隨時間變化而變化的荷載）和可變性荷載（隨情況變化而變化的荷載）。
⑵梁的受力：梁的上部，受壓力，材料被擠壓；下部，受張力，材料被拉伸。防止彎曲變形大的方法：增加支撐點。
⑶拱結構的應用
拱結構：中間高四周低，呈弧形的曲面。
應用：在跨度較大的情況下，建筑物多采用拱結構。這樣的結構既有利于承載，又美觀。
三、常見結構的類型（從力學的架構與形態考慮）
1、實心結構
⑴實心結構通常是指結構體本身是實心的結構。房屋的墻體、水庫的大壩、古代的城墻等，都屬于實心結構。
⑵幾何特征及受力：幾何外形簡單，通常有桿（柱）、板、體等之分。它的受力特點是能承受較大的力，外力分布在整個體積中。
2、框架結構
⑴框架結構通常是指結構體由細長的構件組成的結構。教室的門窗常用木框架，蔬菜大棚的棚體、建筑用腳手架、輸電鐵塔等都是框架結構。
⑵組成：由梁、柱、桿、管等組成，也有用板件組成的。這里的桿或板，可以是實心的，也可以是管材。
⑶幾何特征及受力：幾何外形較為復雜，其特點是支撐空間而不充滿空間，能承受垂直和水平荷載。依據功能和使用條件的不同，可以設置成不同框架的組合。
3、殼體結構
⑴常見物品：飲水杯、文具盒、裝甲車、油罐、雞蛋、西瓜……
⑵結構特征：殼體內空時，受力合理、形態穩定。殼的幾何形狀有折線式（方形、長方形、多邊形）的、圓弧形的和拱形的等。
⑶受力特點：殼受沖擊力時，外力由弧面整體分擔承受，抵抗變形。
4、組合結構
⑴在日常生活中我們常見的結構大部分都是組合結構，如：大壩都是拱形和實心結構的組合體；圓頂大廈的頂部都是框架結構和殼體結構的組合（又叫球形空間桁架結構）。
⑵結構的類型種種：纜索結構、桁架結構、空間桁架結構、球形空間桁架結構等。
⑶組合結構的受力：復雜（這是大學結構力學將要學習的）。
思考、馬上行動、練習和綜合實踐活動，為學生學習的形成性評價提供了可能，根據學生練習過程中的反饋信息，評價學生和調整課堂教學。
