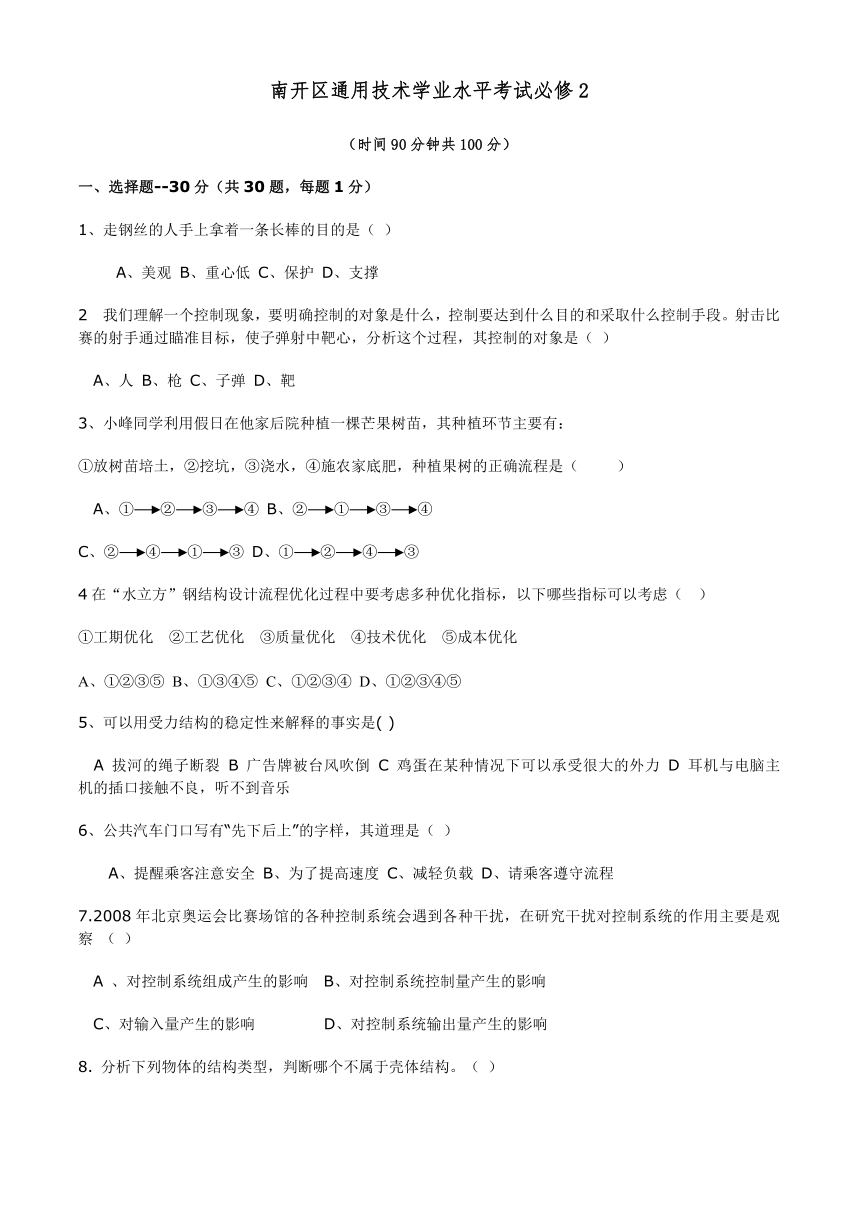

南開區通用技術學業水平考試必修2
（時間90分鐘共100分）
一、選擇題--30分（共30題，每題1分）
1、走鋼絲的人手上拿著一條長棒的目的是（ ）
　　 A、美觀 B、重心低 C、保護 D、支撐
2　我們理解一個控制現象，要明確控制的對象是什么，控制要達到什么目的和采取什么控制手段。射擊比賽的射手通過瞄準目標，使子彈射中靶心，分析這個過程，其控制的對象是（ ）
　A、人 B、槍 C、子彈 D、靶
3、小峰同學利用假日在他家后院種植一棵芒果樹苗，其種植環節主要有：
①放樹苗培土，②挖坑，③澆水，④施農家底肥，種植果樹的正確流程是（ ）
　A、①②③④ B、②①③④
C、②④①③ D、①②④③
4在“水立方”鋼結構設計流程優化過程中要考慮多種優化指標，以下哪些指標可以考慮（　）
①工期優化 ②工藝優化 ③質量優化 ④技術優化 ⑤成本優化　
A、①②③⑤ B、①③④⑤ C、①②③④ D、①②③④⑤
5、可以用受力結構的穩定性來解釋的事實是( )
　A 拔河的繩子斷裂 B 廣告牌被臺風吹倒 C 雞蛋在某種情況下可以承受很大的外力 D 耳機與電腦主機的插口接觸不良，聽不到音樂
6、公共汽車門口寫有“先下后上”的字樣，其道理是（ ）
　　A、提醒乘客注意安全 B、為了提高速度 C、減輕負載 D、請乘客遵守流程
7.2008年北京奧運會比賽場館的各種控制系統會遇到各種干擾，在研究干擾對控制系統的作用主要是觀察 （ ）
　A 、對控制系統組成產生的影響 B、對控制系統控制量產生的影響
C、對輸入量產生的影響 D、對控制系統輸出量產生的影響
8. 分析下列物體的結構類型，判斷哪個不屬于殼體結構。（ ）

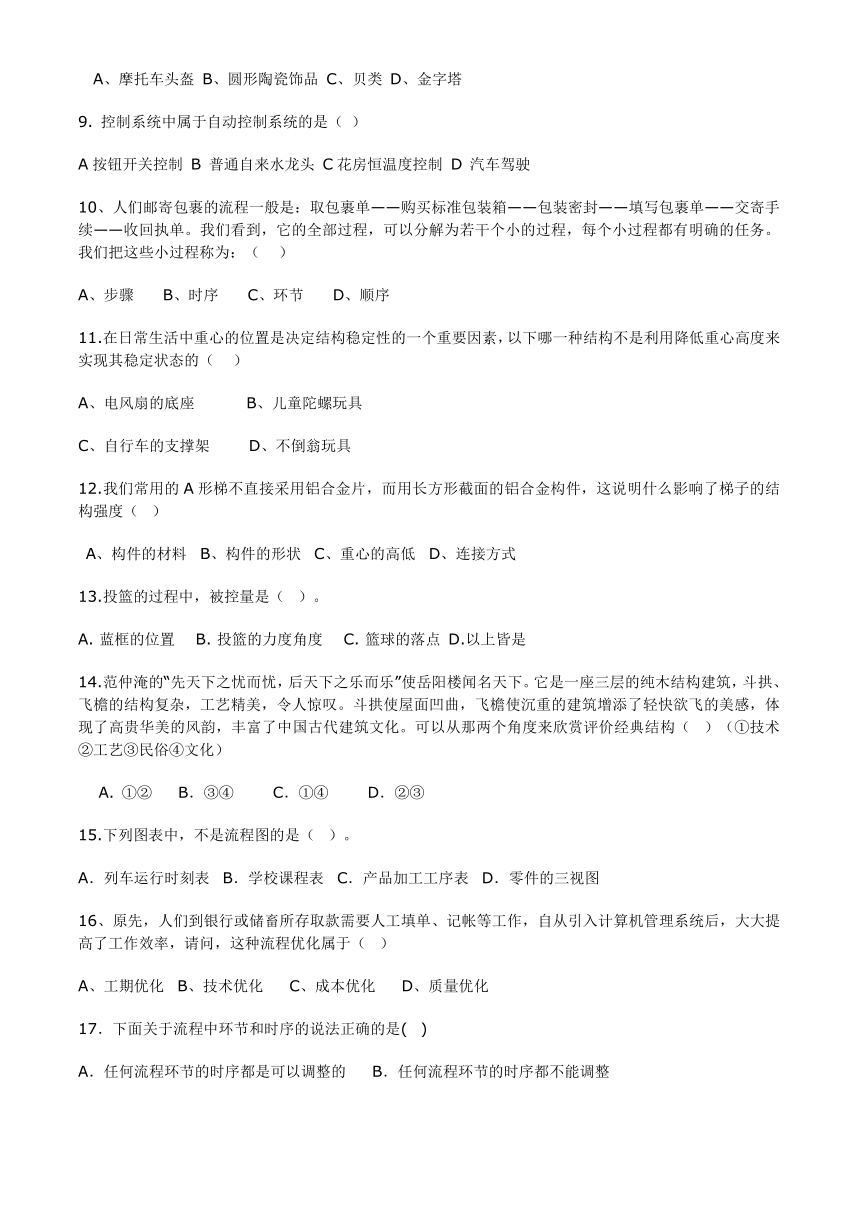

　A、摩托車頭盔 B、圓形陶瓷飾品 C、貝類 D、金字塔　
9. 控制系統中屬于自動控制系統的是（ ）
A按鈕開關控制 B 普通自來水龍頭 C花房恒溫度控制 D 汽車駕駛
10、人們郵寄包裹的流程一般是：取包裹單——購買標準包裝箱——包裝密封——填寫包裹單——交寄手續——收回執單。我們看到，它的全部過程，可以分解為若干個小的過程，每個小過程都有明確的任務。我們把這些小過程稱為：（ ）
A、步驟 B、時序 C、環節 D、順序
11.在日常生活中重心的位置是決定結構穩定性的一個重要因素，以下哪一種結構不是利用降低重心高度來實現其穩定狀態的（ ）
A、電風扇的底座 B、兒童陀螺玩具
C、自行車的支撐架 D、不倒翁玩具
12.我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（ ）
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
13.投籃的過程中，被控量是（ ）。
A. 藍框的位置 B. 投籃的力度角度 C. 籃球的落點 D.以上皆是
14.范仲淹的“先天下之憂而憂，后天下之樂而樂”使岳陽樓聞名天下。它是一座三層的純木結構建筑，斗拱、飛檐的結構復雜，工藝精美，令人驚嘆。斗拱使屋面凹曲，飛檐使沉重的建筑增添了輕快欲飛的美感，體現了高貴華美的風韻，豐富了中國古代建筑文化。可以從那兩個角度來欣賞評價經典結構（ ）（①技術②工藝③民俗④文化）
A. ①② B．③④ C．①④ D．②③
15.下列圖表中，不是流程圖的是（ ）。
A．列車運行時刻表 B．學校課程表 C．產品加工工序表 D．零件的三視圖
16、原先，人們到銀行或儲畜所存取款需要人工填單、記帳等工作，自從引入計算機管理系統后，大大提高了工作效率，請問，這種流程優化屬于（ ）
A、工期優化 B、技術優化 C、成本優化 D、質量優化
17．下面關于流程中環節和時序的說法正確的是( )
A．任何流程環節的時序都是可以調整的 B．任何流程環節的時序都不能調整

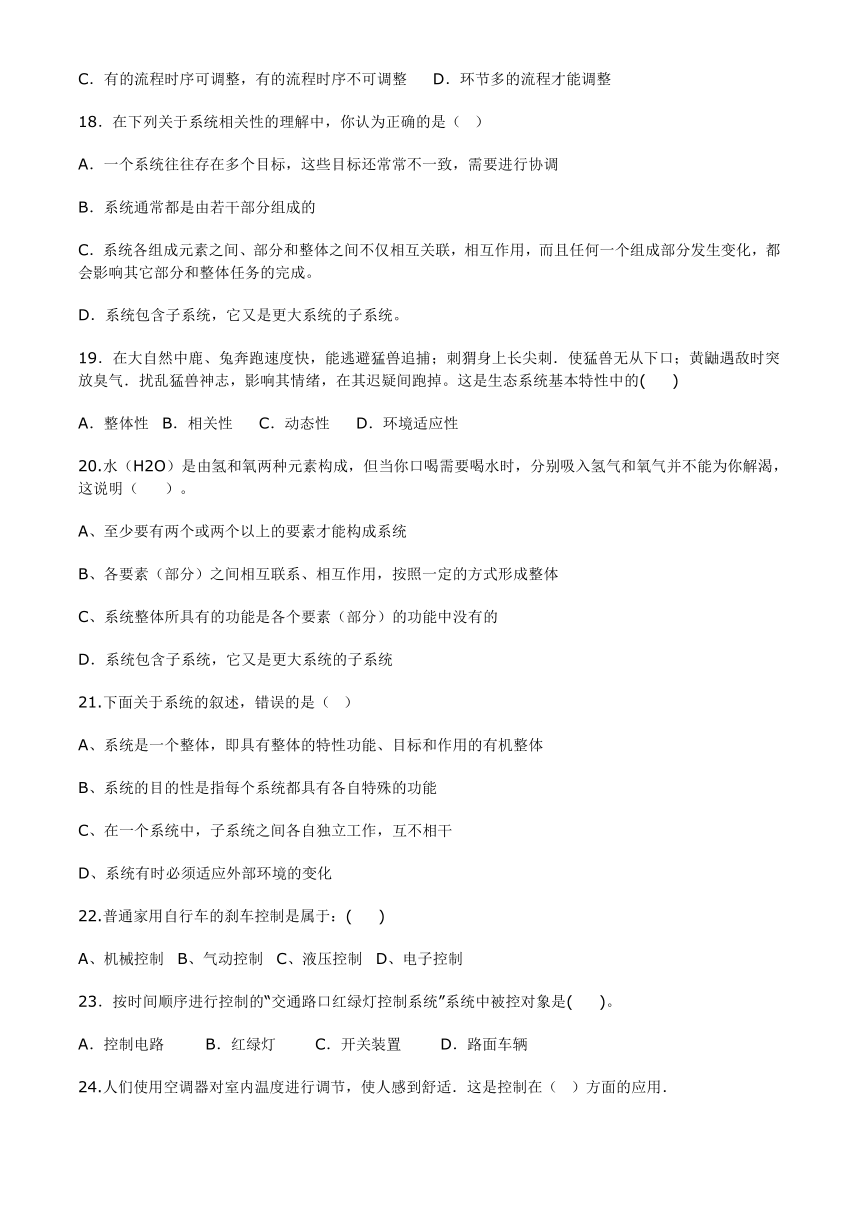

C．有的流程時序可調整，有的流程時序不可調整 D．環節多的流程才能調整
18．在下列關于系統相關性的理解中，你認為正確的是（ ）
A．一個系統往往存在多個目標，這些目標還常常不一致，需要進行協調
B．系統通常都是由若干部分組成的
C．系統各組成元素之間、部分和整體之間不僅相互關聯，相互作用，而且任何一個組成部分發生變化，都會影響其它部分和整體任務的完成。
D．系統包含子系統，它又是更大系統的子系統。
19．在大自然中鹿、兔奔跑速度快，能逃避猛獸追捕；刺猬身上長尖刺．使猛獸無從下口；黃鼬遇敵時突放臭氣．擾亂猛獸神志，影響其情緒，在其遲疑間跑掉。這是生態系統基本特性中的( )
A．整體性 B．相關性 C．動態性 D．環境適應性
20.水（H2O）是由氫和氧兩種元素構成，但當你口喝需要喝水時，分別吸入氫氣和氧氣并不能為你解渴，這說明（ ）。
A、至少要有兩個或兩個以上的要素才能構成系統
B、各要素（部分）之間相互聯系、相互作用，按照一定的方式形成整體
C、系統整體所具有的功能是各個要素（部分）的功能中沒有的
D．系統包含子系統，它又是更大系統的子系統
21.下面關于系統的敘述，錯誤的是（ ）
A、系統是一個整體，即具有整體的特性功能、目標和作用的有機整體
B、系統的目的性是指每個系統都具有各自特殊的功能
C、在一個系統中，子系統之間各自獨立工作，互不相干
D、系統有時必須適應外部環境的變化
22.普通家用自行車的剎車控制是屬于：( )
A、機械控制 B、氣動控制 C、液壓控制 D、電子控制
23．按時間順序進行控制的“交通路口紅綠燈控制系統”系統中被控對象是( )。
A．控制電路 　B．紅綠燈 C．開關裝置 D．路面車輛

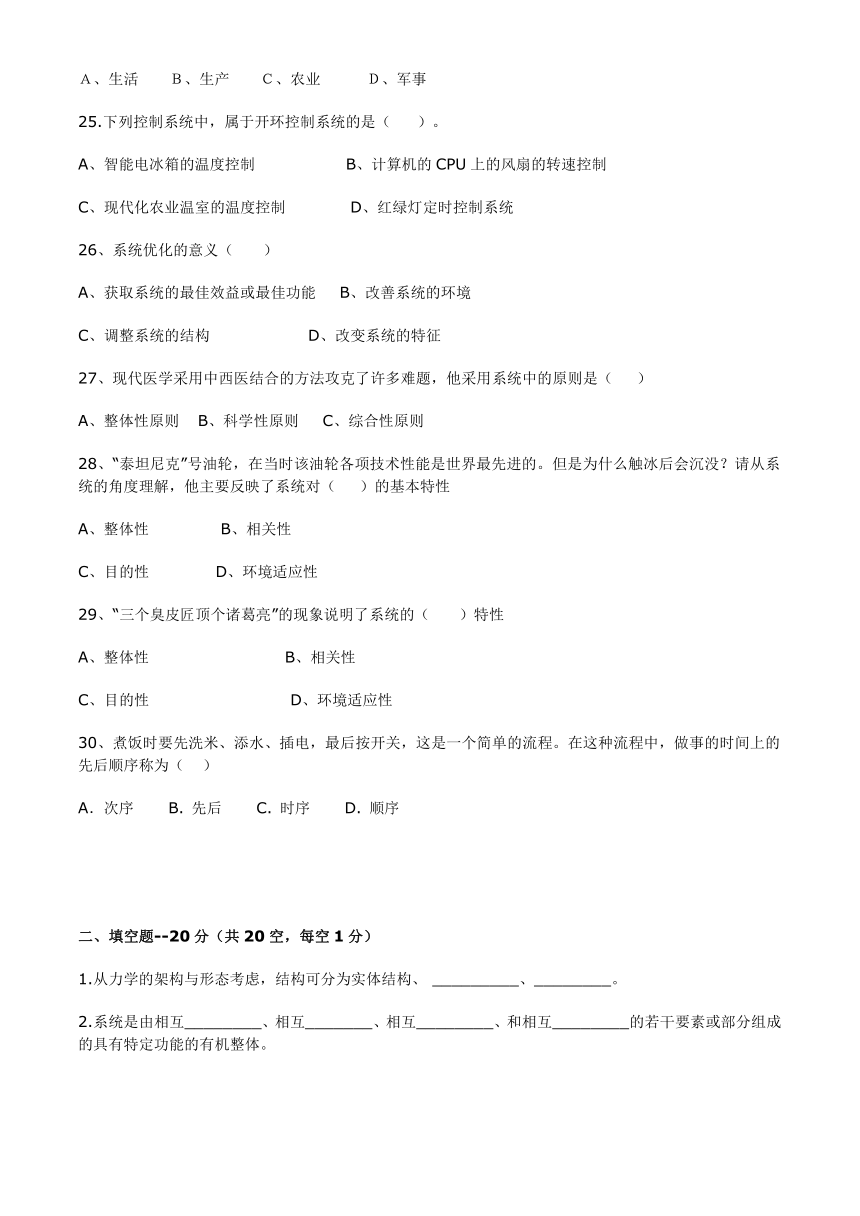

24.人們使用空調器對室內溫度進行調節，使人感到舒適．這是控制在（ ）方面的應用．
Ａ、生活　　Ｂ、生產　　Ｃ、農業　　　Ｄ、軍事
25.下列控制系統中，屬于開環控制系統的是（ ）。
A、智能電冰箱的溫度控制 B、計算機的CPU上的風扇的轉速控制
C、現代化農業溫室的溫度控制 D、紅綠燈定時控制系統
26、系統優化的意義（ ）
A、獲取系統的最佳效益或最佳功能 B、改善系統的環境
C、調整系統的結構 D、改變系統的特征
27、現代醫學采用中西醫結合的方法攻克了許多難題，他采用系統中的原則是（ ）
A、整體性原則 B、科學性原則 C、綜合性原則
28、“泰坦尼克”號油輪，在當時該油輪各項技術性能是世界最先進的。但是為什么觸冰后會沉沒？請從系統的角度理解，他主要反映了系統對（ ）的基本特性
A、整體性 B、相關性
C、目的性 D、環境適應性
29、“三個臭皮匠頂個諸葛亮”的現象說明了系統的（ ）特性
A、整體性 B、相關性
C、目的性 D、環境適應性
30、煮飯時要先洗米、添水、插電，最后按開關，這是一個簡單的流程。在這種流程中，做事的時間上的先后順序稱為（ ）
A．次序 B. 先后 C. 時序 D. 順序
二、填空題--20分（共20空，每空1分）
1.從力學的架構與形態考慮，結構可分為實體結構、 _________、________。
2.系統是由相互________、相互_______、相互________、和相互________的若干要素或部分組成的具有特定功能的有機整體。

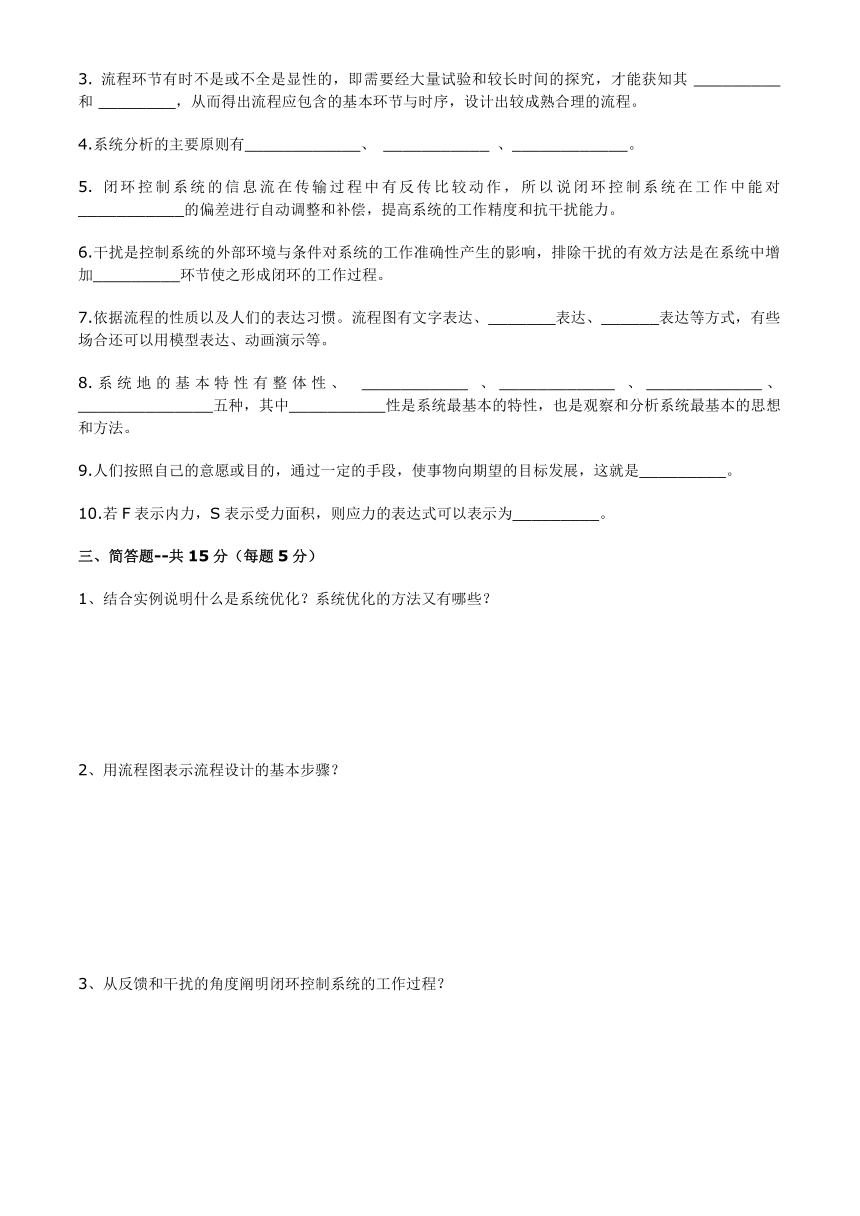

3. 流程環節有時不是或不全是顯性的，即需要經大量試驗和較長時間的探究，才能獲知其 _________和 ________，從而得出流程應包含的基本環節與時序，設計出較成熟合理的流程。
4.系統分析的主要原則有____________、 ___________ 、____________。
5. 閉環控制系統的信息流在傳輸過程中有反傳比較動作，所以說閉環控制系統在工作中能對___________的偏差進行自動調整和補償，提高系統的工作精度和抗干擾能力。
6.干擾是控制系統的外部環境與條件對系統的工作準確性產生的影響，排除干擾的有效方法是在系統中增加_________環節使之形成閉環的工作過程。
7.依據流程的性質以及人們的表達習慣。流程圖有文字表達、_______表達、______表達等方式，有些場合還可以用模型表達、動畫演示等。
8.系統地的基本特性有整體性、 ___________ 、____________ 、____________、 ______________五種，其中__________性是系統最基本的特性，也是觀察和分析系統最基本的思想和方法。
9.人們按照自己的意愿或目的，通過一定的手段，使事物向期望的目標發展，這就是_________。
10.若F表示內力，S表示受力面積，則應力的表達式可以表示為_________。
三、簡答題--共15分（每題5分）
1、結合實例說明什么是系統優化？系統優化的方法又有哪些？
2、用流程圖表示流程設計的基本步驟？
3、從反饋和干擾的角度闡明閉環控制系統的工作過程？
四、綜合題--35分（共4題）
1．某班的同學在教室里布置了一些花草，他們把直桿AB的一端固定在墻上將吊蘭掛起來，
如右圖所示。
（1）結構受力的基本形式有壓力、拉力、彎曲力和剪切力等。請說出AB桿的主要受力形式。（1分）
（2）簡述這個結構存在的缺陷。（3分）
（3）在不改變桿的固定點A和懸掛點B的前提下，簡述你對這個結構提出的改進方法？并在原圖上標注改進方案。（3分）
2．某科技小組制作一只臺燈的工序和所需時間如下圖
（1）這一流程是可以改進的，為什么？（4分）
（2）用圖示法描述改進的流程（4分）
3. “有一段時間內我們常走的街道由于被連續挖開了幾次，造成了人力物力資源浪費，同時也給我們的生活造成了極大的不便，究其原因是幾個不同的部門在這段時間里分別進行了各自的工程施工”，
（1）問題產生的原因是什么？（4分）
（2）從系統分析的角度來看，如何安排更合理？（6分）
4.游泳池注水控制系統中，如果進水管單位時間水流量一定，那么游泳池水位的高低與進水的時間是一一對應的，可以通過設定注水時間，使水位達到希望的標準，但有時水流量會受到水壓的影響，我們可以在水池中增加一個監測裝置，以保證游泳池的水位能夠達到標準，請分別為游泳池的進水系統設計繪制一個開環控制系統（4分）和一個閉環控制系統（6分）
南開區通用技術學業水平考試必修2答案
一、選擇題--15分（共15題，每題1分）
1-5 B B C D B 6-10 D D D C C 11—15C B C C D16—20 B C C D C 21—25C A B A D 26-30 A C D A C
二、填空題--10分（共10題，每題1分）
1. 框架結構 殼體結構 2. 聯系 作用 依賴 制約 3. 內在屬性 規律
4. 整體性 科學性 綜合性 5. 輸出量（被控量） 6. 檢測反饋7、表格 圖示
8、相關性 目的性 動態性 環境適應性 整體性 9、控制 10、F/S
三、簡答題
1、教材81頁——82頁系統的優化，實例（略）
2、教材52頁流程設計的步驟流程圖
3、教材112頁閉環控制系統的工作過程。
四、綜合題--25分（共4題）
1．（1） 受到彎曲力
（2） 花盆過重時，AB桿可能由于彎曲過度而斷裂
（3） 加拉桿或支撐桿

3.（1）這是由于幾個不同的部門各自為政，封閉工作造成的問題。
（2）作為路面這一個整體系統，在其基礎上進行的工作要從全局出發，要具有系統整體性原則這一統籌觀點，統一協調工作，才能減少浪費避免不良影響。幾個不同的部門同時協商，一次性完成工作。
4.開環控制系統：
閉環控制系統：
水流量
設定注水時間
游泳池
進水閥門
定時器
游泳池水位的輸出
比較器
水流量
游泳池
進水閥門
控制器
給定水位
檢測裝置
游泳池水位的輸出
