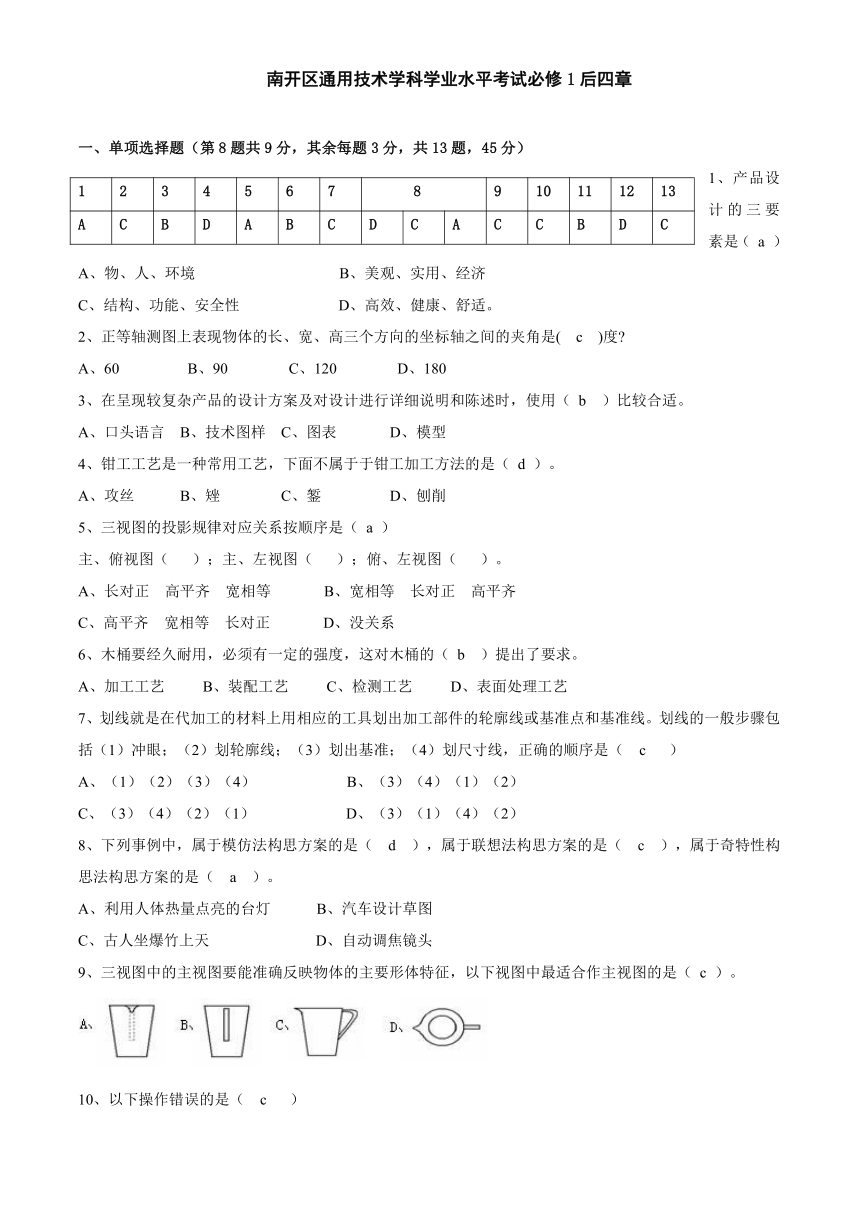

南開區通用技術學科學業水平考試必修1后四章
一、單項選擇題（第8題共9分，其余每題3分，共13題，45分）
1 2 3 4 5 6 7 8 9 10 11 12 13
A C B D A B C D C A C C B D C
1、產品設計的三要素是（ a ）
A、物、人、環境 B、美觀、實用、經濟
C、結構、功能、安全性 D、高效、健康、舒適。
2、正等軸測圖上表現物體的長、寬、高三個方向的坐標軸之間的夾角是( c )度
A、60 B、90 C、120 D、180
3、在呈現較復雜產品的設計方案及對設計進行詳細說明和陳述時，使用（ b ）比較合適。
A、口頭語言 B、技術圖樣 C、圖表 D、模型
4、鉗工工藝是一種常用工藝，下面不屬于于鉗工加工方法的是（ d ）。
A、攻絲 B、矬 C、鏨 D、刨削
5、三視圖的投影規律對應關系按順序是（ a ）
主、俯視圖（ ）；主、左視圖（ ）；俯、左視圖（ ）。
A、長對正 高平齊 寬相等 B、寬相等 長對正 高平齊
C、高平齊 寬相等 長對正 D、沒關系
6、木桶要經久耐用，必須有一定的強度，這對木桶的（ b ）提出了要求。
A、加工工藝 B、裝配工藝 C、檢測工藝 D、表面處理工藝
7、劃線就是在代加工的材料上用相應的工具劃出加工部件的輪廓線或基準點和基準線。劃線的一般步驟包括（1）沖眼；（2）劃輪廓線；（3）劃出基準；（4）劃尺寸線，正確的順序是（ c ）
A、（1）（2）（3）（4） B、（3）（4）（1）（2）
C、（3）（4）（2）（1） D、（3）（1）（4）（2）
8、下列事例中，屬于模仿法構思方案的是（ d ），屬于聯想法構思方案的是（ c ），屬于奇特性構思法構思方案的是（ a ）。
A、利用人體熱量點亮的臺燈 B、汽車設計草圖
C、古人坐爆竹上天 D、自動調焦鏡頭
9、三視圖中的主視圖要能準確反映物體的主要形體特征，以下視圖中最適合作主視圖的是（ c ）。

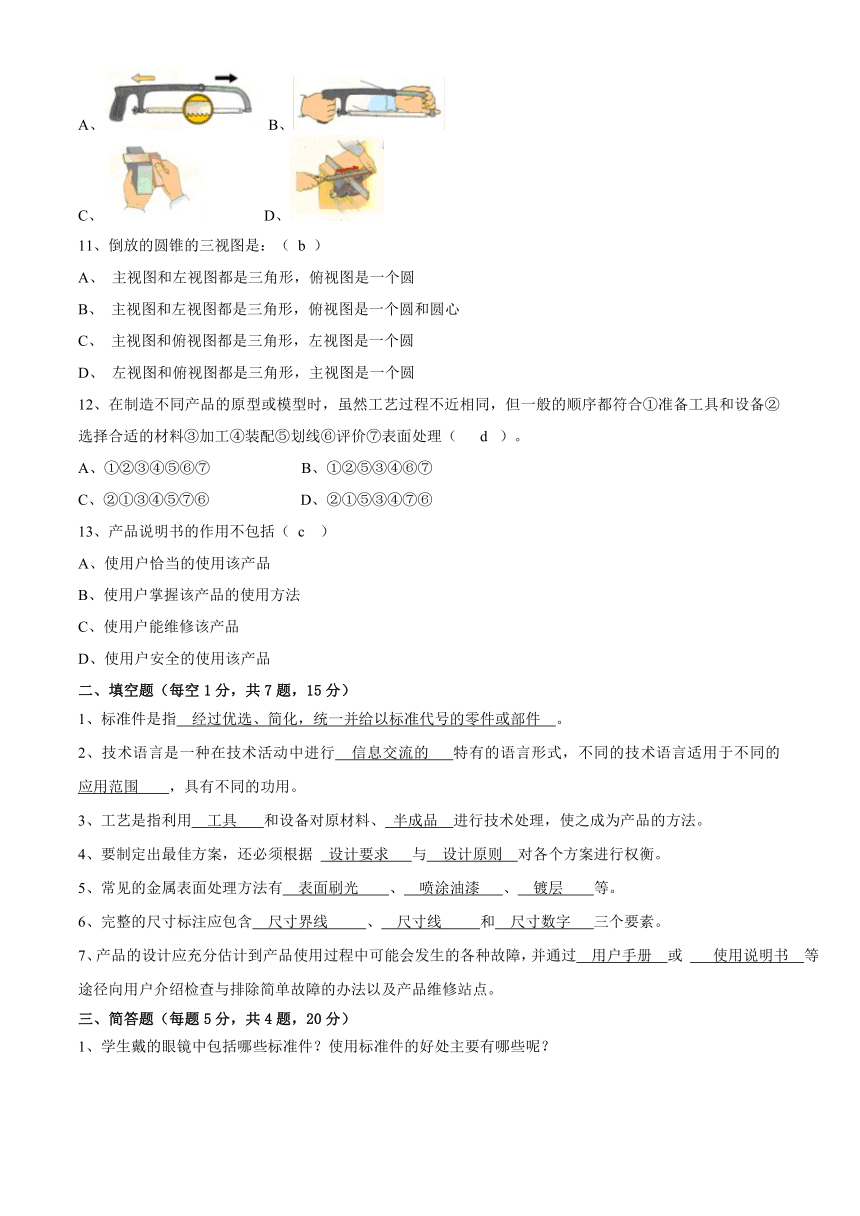

10、以下操作錯誤的是（ c ）
A、 B、
C、 D、
11、倒放的圓錐的三視圖是：（ b ）
A、 主視圖和左視圖都是三角形，俯視圖是一個圓
B、 主視圖和左視圖都是三角形，俯視圖是一個圓和圓心
C、 主視圖和俯視圖都是三角形，左視圖是一個圓
D、 左視圖和俯視圖都是三角形，主視圖是一個圓
12、在制造不同產品的原型或模型時，雖然工藝過程不近相同，但一般的順序都符合①準備工具和設備②選擇合適的材料③加工④裝配⑤劃線⑥評價⑦表面處理（ d ）。
A、①②③④⑤⑥⑦ B、①②⑤③④⑥⑦
C、②①③④⑤⑦⑥ D、②①⑤③④⑦⑥
13、產品說明書的作用不包括（ c ）
A、使用戶恰當的使用該產品
B、使用戶掌握該產品的使用方法
C、使用戶能維修該產品
D、使用戶安全的使用該產品
二、填空題（每空1分，共7題，15分）
1、標準件是指 經過優選、簡化，統一并給以標準代號的零件或部件 。
2、技術語言是一種在技術活動中進行 信息交流的 特有的語言形式，不同的技術語言適用于不同的 應用范圍 ，具有不同的功用。
3、工藝是指利用 工具 和設備對原材料、 半成品 進行技術處理，使之成為產品的方法。
4、要制定出最佳方案，還必須根據 設計要求 與 設計原則 對各個方案進行權衡。
5、常見的金屬表面處理方法有 表面刷光 、 噴涂油漆 、 鍍層 等。
6、完整的尺寸標注應包含 尺寸界線 、 尺寸線 和 尺寸數字 三個要素。
7、產品的設計應充分估計到產品使用過程中可能會發生的各種故障，并通過 用戶手冊 或 使用說明書 等途徑向用戶介紹檢查與排除簡單故障的辦法以及產品維修站點。
三、簡答題（每題5分，共4題，20分）

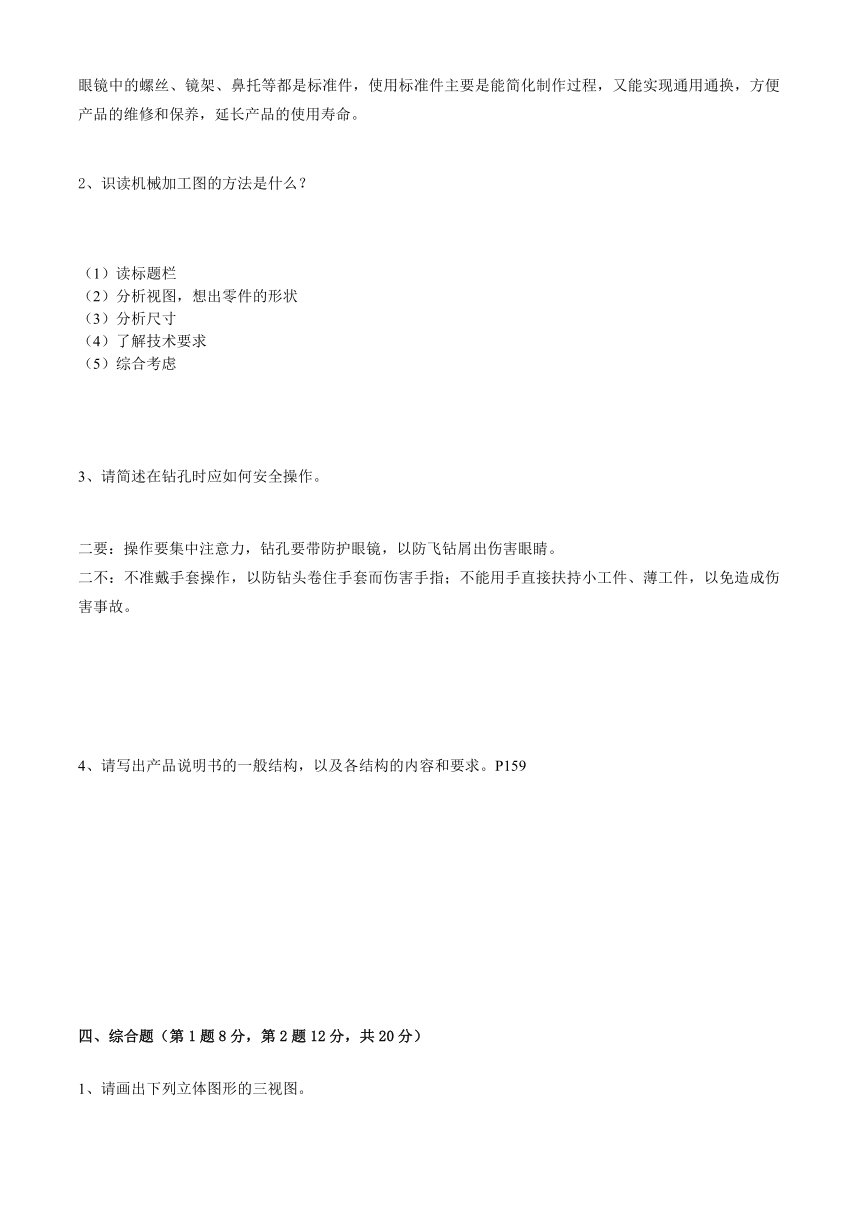

1、學生戴的眼鏡中包括哪些標準件？使用標準件的好處主要有哪些呢？
眼鏡中的螺絲、鏡架、鼻托等都是標準件，使用標準件主要是能簡化制作過程，又能實現通用通換，方便產品的維修和保養，延長產品的使用壽命。
2、識讀機械加工圖的方法是什么？
（1）讀標題欄
（2）分析視圖，想出零件的形狀
（3）分析尺寸
（4）了解技術要求
（5）綜合考慮
3、請簡述在鉆孔時應如何安全操作。
二要：操作要集中注意力，鉆孔要帶防護眼鏡，以防飛鉆屑出傷害眼睛。
二不：不準戴手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。
4、請寫出產品說明書的一般結構，以及各結構的內容和要求。P159
四、綜合題（第1題8分，第2題12分，共20分）
1、請畫出下列立體圖形的三視圖。
2、水壺，是學生一天中必不可少的生活用品，中小學生正處在生長發育期，需要及時補充水分。同時，他們也在逐漸形成自己的人生觀，價值觀，審美觀。如何設計一款符合中小學生心理，且具有安全、實用、便攜等性質的多功能中小學生適用水壺？請在下面空白處進行設計分析，寫出主要構思過程，影響設計的主要因素，并嘗試填寫下表。要求要考慮到設計的三要素，并采用草圖呈現出設計方案，對方案進行權衡、優化。
產品設計方案
產品名稱
設計分析 人
物 基本功能
附加功能
結構分解 部件名稱 材料 構思方法
環境
產品呈現圖
方案權衡 實用 美觀 創新 穩定性 安全性 環保性 易加工 成本
附 方案的構思方法簡介（一個產品的設計，可能需要綜合多種方案的構思方法）
草圖法 呈現設計構思，進行設計交流，激發新的靈感，形成新的構思。
模仿法 通過別人的想法、構思，激發自己的靈感，觸動自己的思維。
聯想法 不一定一次成功，可能為構思找到一種方法或一條形成方案的途徑。
奇特性構思法 以前沒有的，產生于某種需求，一時突發奇想。新穎、獨到。
