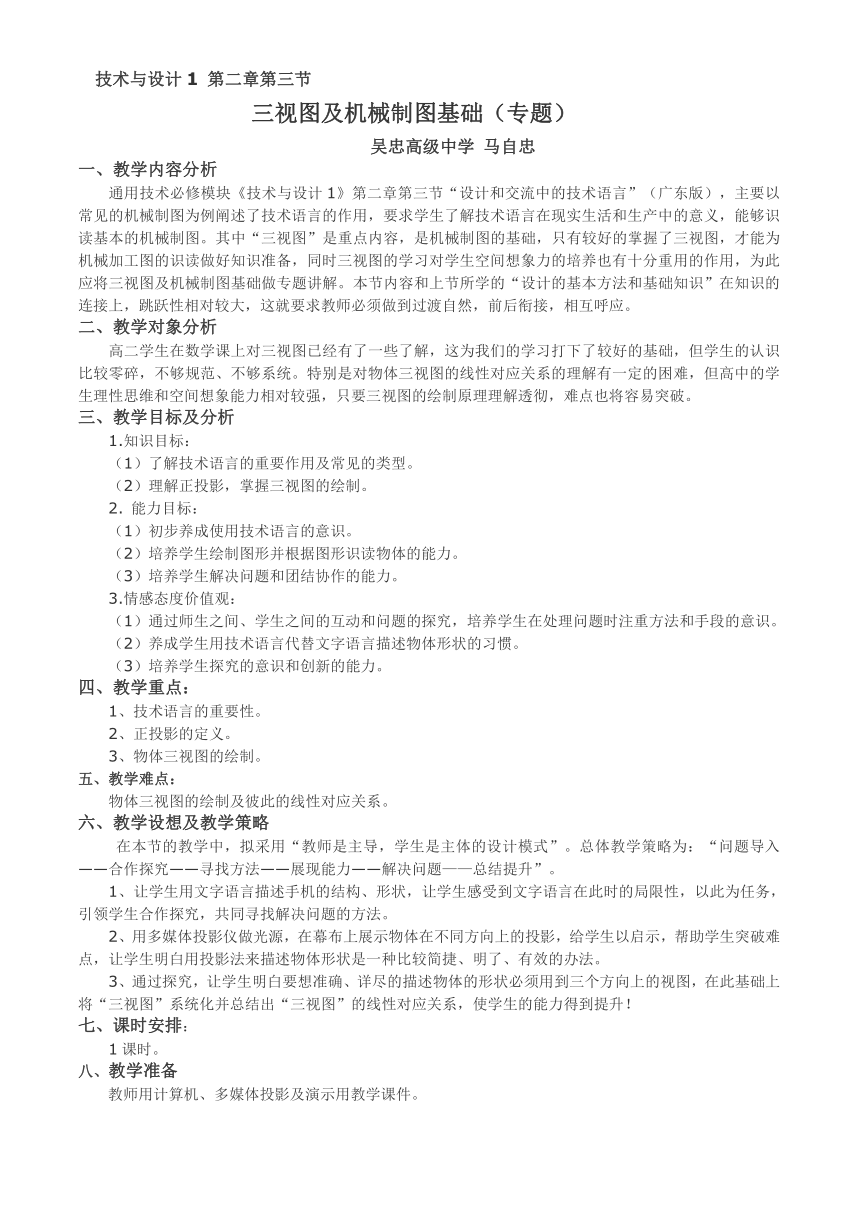

技術與設計1 第二章第三節
三視圖及機械制圖基礎（專題）
吳忠高級中學 馬自忠
一、教學內容分析
　　通用技術必修模塊《技術與設計1》第二章第三節“設計和交流中的技術語言”（廣東版），主要以常見的機械制圖為例闡述了技術語言的作用，要求學生了解技術語言在現實生活和生產中的意義，能夠識讀基本的機械制圖。其中“三視圖”是重點內容，是機械制圖的基礎，只有較好的掌握了三視圖，才能為機械加工圖的識讀做好知識準備，同時三視圖的學習對學生空間想象力的培養也有十分重用的作用，為此應將三視圖及機械制圖基礎做專題講解。本節內容和上節所學的“設計的基本方法和基礎知識”在知識的連接上，跳躍性相對較大，這就要求教師必須做到過渡自然，前后銜接，相互呼應。
二、教學對象分析
　　高二學生在數學課上對三視圖已經有了一些了解，這為我們的學習打下了較好的基礎，但學生的認識比較零碎，不夠規范、不夠系統。特別是對物體三視圖的線性對應關系的理解有一定的困難，但高中的學生理性思維和空間想象能力相對較強，只要三視圖的繪制原理理解透徹，難點也將容易突破。　　　
三、教學目標及分析
　　1.知識目標：
　　（1）了解技術語言的重要作用及常見的類型。
　　（2）理解正投影，掌握三視圖的繪制。
　　2. 能力目標：
　　（1）初步養成使用技術語言的意識。
　　（2）培養學生繪制圖形并根據圖形識讀物體的能力。
（3）培養學生解決問題和團結協作的能力。
　　3.情感態度價值觀：
　　（1）通過師生之間、學生之間的互動和問題的探究，培養學生在處理問題時注重方法和手段的意識。
　　（2）養成學生用技術語言代替文字語言描述物體形狀的習慣。
（3）培養學生探究的意識和創新的能力。
四、教學重點：
1、技術語言的重要性。
　　2、正投影的定義。
3、物體三視圖的繪制。
五、教學難點：
　　物體三視圖的繪制及彼此的線性對應關系。
六、教學設想及教學策略
在本節的教學中，擬采用“教師是主導，學生是主體的設計模式”。總體教學策略為：“問題導入——合作探究——尋找方法——展現能力——解決問題——總結提升”。
　　1、讓學生用文字語言描述手機的結構、形狀，讓學生感受到文字語言在此時的局限性，以此為任務，引領學生合作探究，共同尋找解決問題的方法。
　　2、用多媒體投影儀做光源，在幕布上展示物體在不同方向上的投影，給學生以啟示，幫助學生突破難點，讓學生明白用投影法來描述物體形狀是一種比較簡捷、明了、有效的辦法。
　　3、通過探究，讓學生明白要想準確、詳盡的描述物體的形狀必須用到三個方向上的視圖，在此基礎上將“三視圖”系統化并總結出“三視圖”的線性對應關系，使學生的能力得到提升！
七、課時安排：
1課時。
八、教學準備
教師用計算機、多媒體投影及演示用教學課件。
九、教學過程
〈一〉教學引入
教師引領 學生活動
講：作為一名優秀的設計師，除了要具備好奇心、合作的精神、豐富的知識視野等優秀的素質之外，我們還必須要掌握相應的技術語言。下面請同學們先用文字語言描述一下你在上節課后設計的手機外形。我堅信同學們的設計一定非常的精彩！ 要求：讓幾名學生用最簡捷語言來描述他們自己設計的手機形狀。目的：讓學生發現到文字語言在描述物體形狀時的不足，從而啟迪學生尋找新的描述方法。用時：5分鐘。
提出任務：同學們，剛才這幾位同學所描述的手機形狀，你們搞明白是怎樣一種形狀了嗎？我只明白了一個大概，這是因為文字語言在專業技術問題的描述上本身就存在一些不足，你們有什么更好的辦法來描述物體的形狀，能讓人一目了然，清清楚楚？ 思考老師提出的問題，討論交流成果，積極尋找辦法！
　
〈二〉方法探究
教師引領 學生活動
提示：將一個物體放在投影儀打出的光線里，讓學生看幕布上的投影，變化不同的投影方位。 觀看教師的投影， 相互討論，明白用投影的方法可以描述物體的形狀。
總結講解：同學們，通過剛才的投影，可以看得出，用投影的方法，可以較好的描述物體的形狀，這要比我們的文字語言更加直觀，更加形象！那具體什么是投影法呢？ 聽教師講解并對投影法進行總結。
引領：課件出示并對投影法進行定義。 觀看投影，聽教師講解，掌握投影法的定義。思考投影法有哪些種類。
〈三〉能力培養
教師引領 學生活動
問題導入： 展示投影法的三種類型，讓學生分析它們的不同特點。 學生同桌探討三種投影類型的不同特點，教師走下講臺和學生共同探討，師生互動，得出以下結論：1、正投影的光線是平行的。2、正投影的光線和投影面垂直。3、正投影得出的物體形狀不變形。
提問：物體的影子在那種投影里，能夠準確地反映物體的形狀特征與大小？ 思考或相互交流并自由發言。
總結引領：在理解了正投影的情況下，定義視圖的概念，分析正投影的特征。在此基礎之上提出以下問題：一個視圖能否詳盡的，準確的描述物體的形狀和大小？并用以下圖形提示。 讓學生積極思考。
觀看課件展示，思考教師提出的問題，明白不同的物體在某一方向上的正投影會出現相同的情況。
探究：與學生共同討論，如何才能用正投影把不同的物體區別開來。在此過程中將兩個正視圖相同但形狀不同的物體做側面投影。在此基礎之上提出三視圖的概念。 觀看教師的多方向投影，積極尋找解決問題的方法。
圖解 觀看投影，聽教師講解，想象機件在三個方向上的視圖，掌握在平面上如何繪制機件的三視圖。
引領：用投影逐一打出前兩張圖片，重點講解三視圖的繪制原理，使學生掌握三視圖的繪制方法，外三視圖線性關系的理解打好基礎。
圖解 觀看投影，回答教師的提問，共同分析三視圖方位關系和物體的線性對應關系。聽教師講解。
引領：用投影逐一打上面的兩張圖片與學生共同探究，逐一提問三個視圖代表的方位關系，在此基礎上總結出三視圖的線性對應關系。講解：三視圖雖然有三張，但描述的是同一個物體，所以“長對正”，“高平齊”，“寬相等”。
〈四〉解決問題
教師引領 學生活動
應用：師生互動，在學習了三視圖的前提下，練習繪制以下簡單物體的三視圖，使學生的能力得到提升。 配合教師，共同完成教學任務。
示圖 觀看教師演示，鞏固所學內容。
演示：在計算機上用Microsoft Office PowerPoint 2002繪制該物體的三視圖，給學生演示。
示圖 根據教師要求繪制三棱柱的三視圖，同學之間相互探討，相互指導，對不清楚的地方向教師提問。
互動：讓學生練習三棱柱的三視圖繪制，教師在學生中間指導。最后對發現的問題進行針對性講解。
練習：判斷下面的三視圖表示的是那種物體？ 讓學生判斷該三視圖表示的是那種形狀的物體，學生或思考，或在紙上畫，或自由探討，最后回答教師的問題。
圖示
引領:對學生不同的答案進行點評，最后提示答案并進行總結性講解。 表述自己的觀點，或與老師一道共同探討同學們的答案，最后聽教師的總結性講解。
十、教學反思
　　1、由一種極不成功的案例引入課題，使學生強烈感受到設計語言的重要性，并通過創設一個在實際的生活學習過程中使用技術語言解決問題的學習環境，使學生的探究、總結、應用等能力，能內化為自身的思維習慣和行為方式，從而形成影響人一生的品質。教學因此顯得即真實親切，又留有懸念，比較能夠激發學生的學習欲望。
　　2、學生較好的掌握了“三視圖”的原理和繪制方法，為“三視圖”的線性對應關系的理解奠定了基礎，在理論應用中學生因此躍躍欲試，氣氛活躍，興趣昂然。這種環環緊扣，步步合作探究的學習方式比較適合學生的好動心里，使學生不僅理解了知識，強化了能力，而且體驗了過程和真實的情感，較好地實現了教學目標要求。
　　3、在本節教學的各個環節中，師生互動，合作探究式的學習方法使學生的知識體系在探究中建構，在應用中強化，較好的解決了以往理論教學學生只能被動地接受知識的弊病，值得以后借鑒。
4、由于學生習慣于文字語言的思維，對圖形思維相對比較陌生，對于“三視圖”的識讀還有一定的困難，需要在下節課“機械加工圖的識讀”的學習中進一步鞏固和提高。
