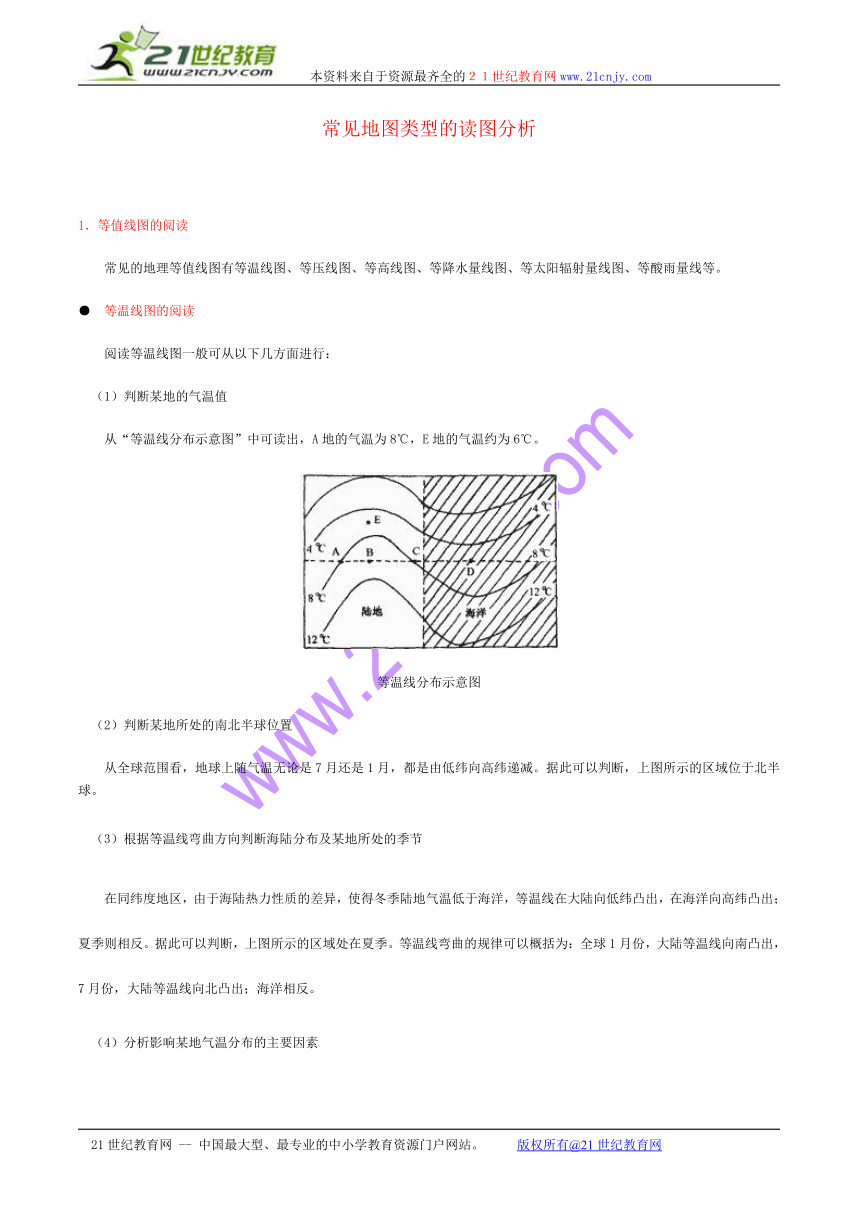

常見地圖類型的讀圖分析
?
1．等值線圖的閱讀
　　常見的地理等值線圖有等溫線圖、等壓線圖、等高線圖、等降水量線圖、等太陽輻射量線圖、等酸雨量線等。
●　等溫線圖的閱讀
　　閱讀等溫線圖一般可從以下幾方面進行：
　（1）判斷某地的氣溫值
　　從“等溫線分布示意圖”中可讀出，A地的氣溫為8℃，E地的氣溫約為6℃。
等溫線分布示意圖
　（2）判斷某地所處的南北半球位置
　　從全球范圍看，地球上隨氣溫無論是7月還是1月，都是由低緯向高緯遞減。據此可以判斷，上圖所示的區域位于北半球。
　（3）根據等溫線彎曲方向判斷海陸分布及某地所處的季節
　　在同緯度地區，由于海陸熱力性質的差異，使得冬季陸地氣溫低于海洋，等溫線在大陸向低緯凸出，在海洋向高緯凸出；夏季則相反。據此可以判斷，上圖所示的區域處在夏季。等溫線彎曲的規律可以概括為：全球1月份，大陸等溫線向南凸出，7月份，大陸等溫線向北凸出；海洋相反。
　（4）分析影響某地氣溫分布的主要因素
　　若等溫線與緯線大致平行，表明該地氣溫主要受緯度因素的影響；若等溫線與海岸線大致平行，表明該地氣溫受海洋影響顯著；若等溫線與山脈走向或高原邊緣大致平行，則表明該地氣溫受地形影響顯著。

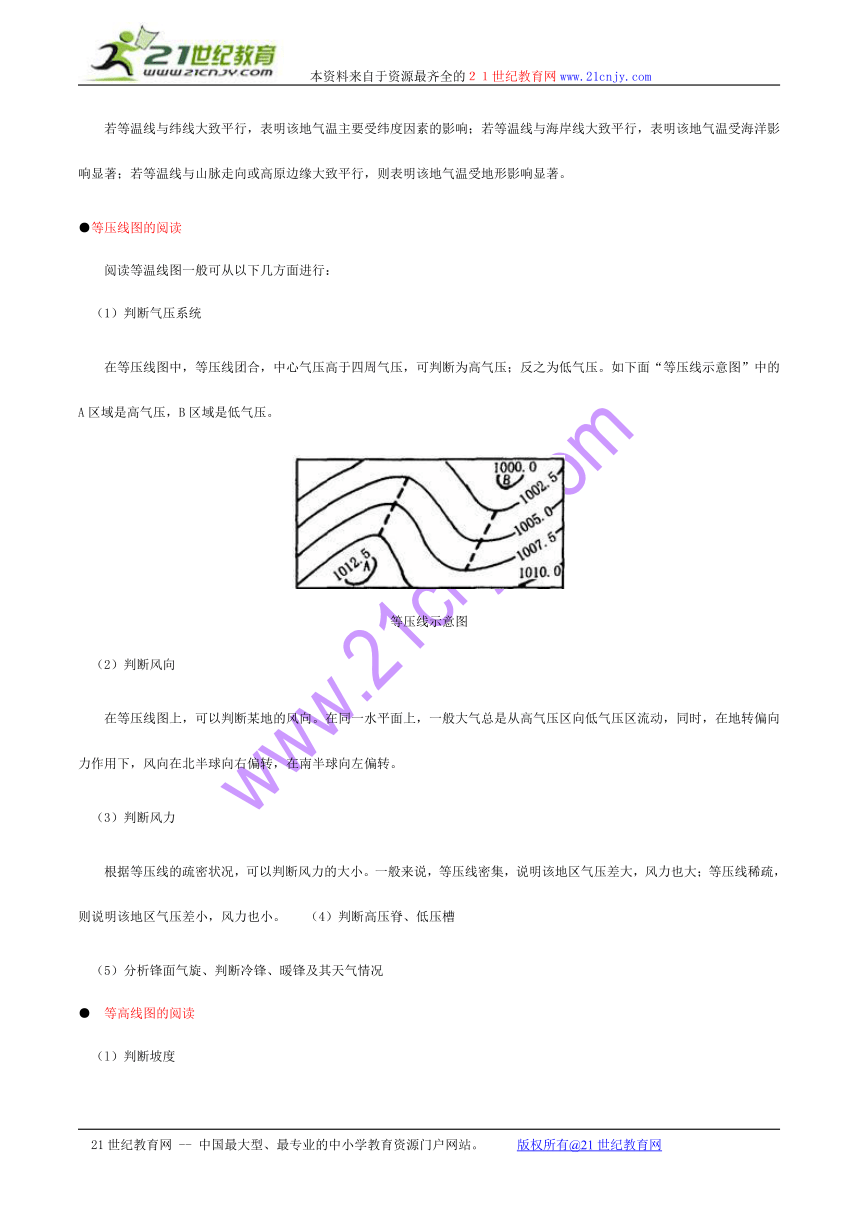

●等壓線圖的閱讀
　　閱讀等溫線圖一般可從以下幾方面進行：
　（1）判斷氣壓系統
　　在等壓線圖中，等壓線團合，中心氣壓高于四周氣壓，可判斷為高氣壓；反之為低氣壓。如下面“等壓線示意圖”中的A區域是高氣壓，B區域是低氣壓。
等壓線示意圖
　（2）判斷風向
　　在等壓線圖上，可以判斷某地的風向。在同一水平面上，一般大氣總是從高氣壓區向低氣壓區流動，同時，在地轉偏向力作用下，風向在北半球向右偏轉，在南半球向左偏轉。
　（3）判斷風力
　　根據等壓線的疏密狀況，可以判斷風力的大小。一般來說，等壓線密集，說明該地區氣壓差大，風力也大；等壓線稀疏，則說明該地區氣壓差小，風力也小。 　（4）判斷高壓脊、低壓槽
　（5）分析鋒面氣旋、判斷冷鋒、暖鋒及其天氣情況
●　等高線圖的閱讀
　（l）判斷坡度
等高線示意圖
　　根據等高線的疏密狀況，可以判斷地表坡度的陡緩。等高線稀疏，地表坡度和緩；等高線密集，地表的坡度陡峻；數條等高線相交，則為陡崖。
　（2）判斷地形
　　根據等高線的彎曲形狀，可以判斷地形。如前面的“等高線示意圖”中，A地為山頂；B地為洼地；C為山脊線—分水嶺；D為山谷線—集水線；E地為鞍部。
　（3）計算氣溫的垂直變化、估算陡崖高度
2．剖面圖的閱讀
　　中學地理教學中常見的剖面圖主要是地形剖面圖。將地形剖面圖與相應的地形圖對照起來閱讀，可以判斷出地形類型。閱讀時要注意水平比例尺和垂直比例尺。
　　例如，閱讀下面的“我國某地區的地形剖面圖”，根據圖中所示條件，可以判斷該地區位于我國中部，漢中谷地介于大巴山和秦嶺山脈之間，因此圖中①表示大巴山，②表示秦嶺山脈，③表示渭河谷地或關中平原，④表示黃土高原。
我國某地區的地形剖面圖（沿東經109°經線，范圍的北緯32°～37°之間）
　　另外，還要能夠在等高線地形圖任意連接兩點繪制其剖面圖。繪制該類剖面圖時，最值得注意的是穿過河流時河谷及分水嶺的畫法。【返回】
