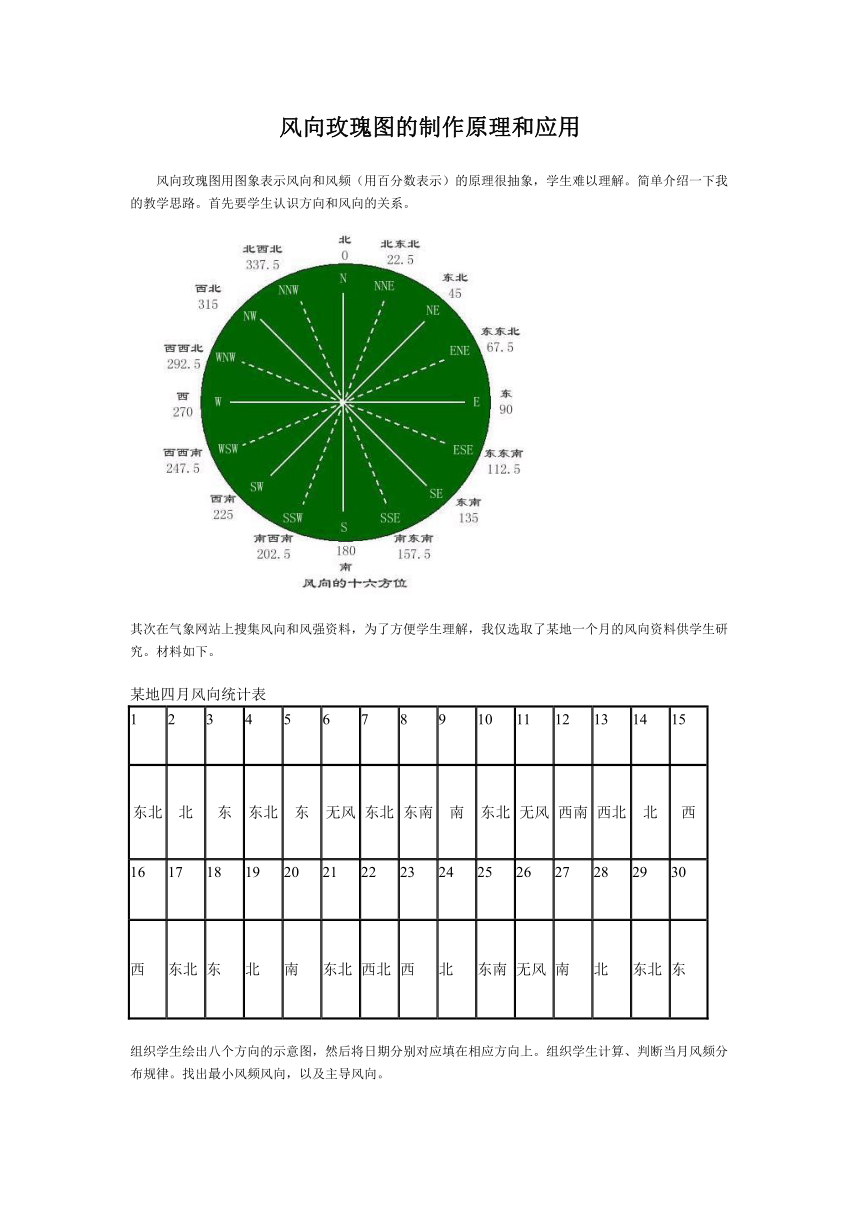

風向玫瑰圖的制作原理和應用
風向玫瑰圖用圖象表示風向和風頻（用百分數表示）的原理很抽象，學生難以理解。簡單介紹一下我的教學思路。首先要學生認識方向和風向的關系。
其次在氣象網站上搜集風向和風強資料，為了方便學生理解，我僅選取了某地一個月的風向資料供學生研究。材料如下。
某地四月風向統計表
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
東北
北
東
東北
東
無風
東北
東南
南
東北
無風
西南
西北
北
西
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
西
東北
東
北
南
東北
西北
西
北
東南
無風
南
北
東北
東
組織學生繪出八個方向的示意圖，然后將日期分別對應填在相應方向上。組織學生計算、判斷當月風頻分布規律。找出最小風頻風向，以及主導風向。
?
例如根據這個原理繪制的圖。注意圖中有比例尺代表風頻（百分數），而且八個方位的百分數相加小于百分之百。因為還有靜風。
?
推而廣之，我們可以將一年、多年的風向統計資料編制成圖象，這就是風向玫瑰圖。事實上風向有明顯的季節變化，甚至是年際變化，所以通常要選取數十年的風向資料作為研究對象。
有大氣污染的企業設置在居民區最小風頻的上風地帶或常年盛行風向垂直的郊外。到底哪種更科學呢，學生根據一個月的風頻統計就可以作出答案。就是說如果知道最小風頻的方向，就把工廠設置在居民區最小風頻的上風地帶，這樣是最科學的。如果不知道最小風頻的情況，只知道盛行風的方向，就只能選擇把工廠設置在常年盛行風向垂直的郊外了。
風向、風頻、工廠區位，這些非常抽象的問題，通過設置活動得到了解決。
