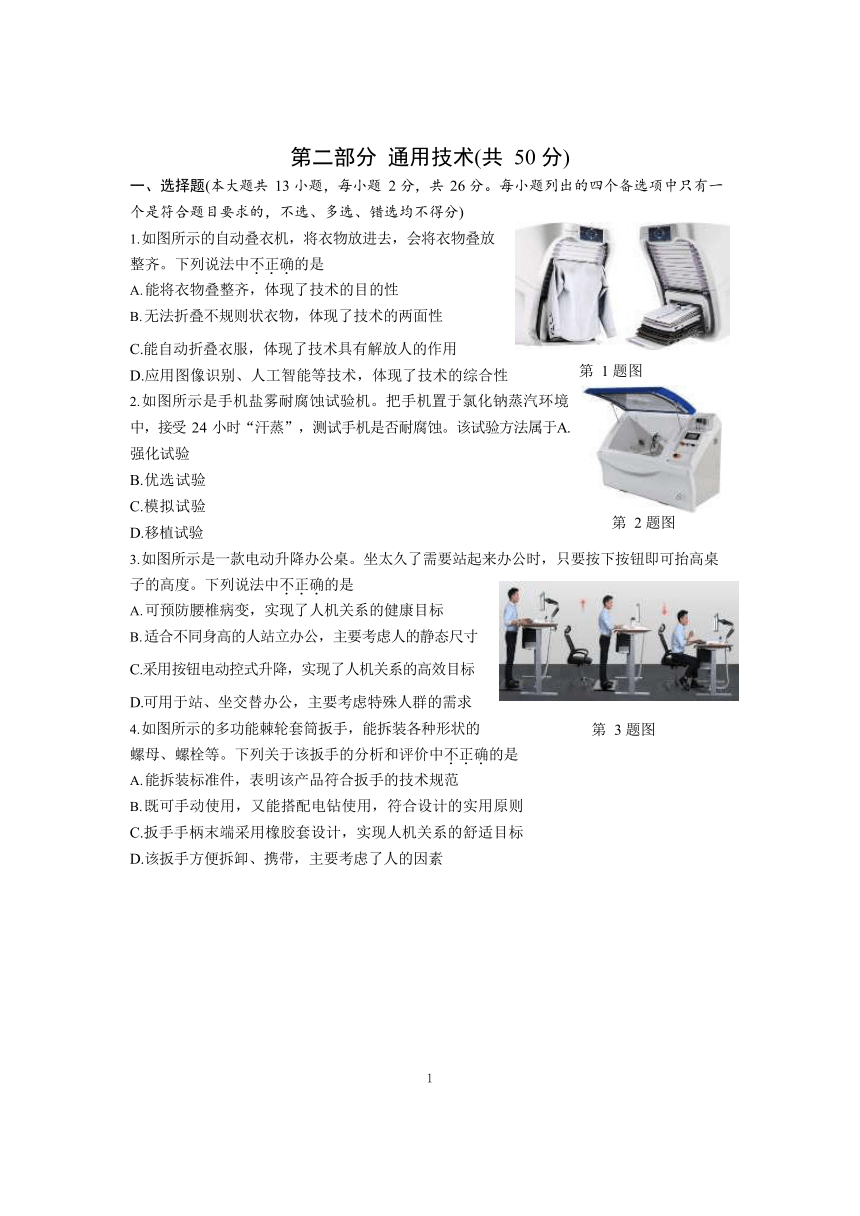

第二部分 通用技術(共 50 分)
一、選擇題(本大題共 13 小題，每小題 2 分，共 26 分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分)
如圖所示的自動疊衣機，將衣物放進去，會將衣物疊放
整齊。下列說法中不．正．確．的是
能將衣物疊整齊，體現了技術的目的性
無法折疊不規則狀衣物，體現了技術的兩面性
C.能自動折疊衣服，體現了技術具有解放人的作用
D.應用圖像識別、人工智能等技術，體現了技術的綜合性
如圖所示是手機鹽霧耐腐蝕試驗機。把手機置于氯化鈉蒸汽環境中，接受 24 小時“汗蒸”，測試手機是否耐腐蝕。該試驗方法屬于A.強化試驗
B.優選試驗C.模擬試驗D.移植試驗
第 1 題圖
第 2 題圖
如圖所示是一款電動升降辦公桌。坐太久了需要站起來辦公時，只要按下按鈕即可抬高桌
子的高度。下列說法中不．正．確．的是
可預防腰椎病變，實現了人機關系的健康目標
適合不同身高的人站立辦公，主要考慮人的靜態尺寸
C.采用按鈕電動控式升降，實現了人機關系的高效目標
D.可用于站、坐交替辦公，主要考慮特殊人群的需求
如圖所示的多功能棘輪套筒扳手，能拆裝各種形狀的
螺母、螺栓等。下列關于該扳手的分析和評價中不．正．確．的是
能拆裝標準件，表明該產品符合扳手的技術規范
既可手動使用，又能搭配電鉆使用，符合設計的實用原則C.扳手手柄末端采用橡膠套設計，實現人機關系的舒適目標D.該扳手方便拆卸、攜帶，主要考慮了人的因素
第 3 題圖

第 4 題圖
第 5-6 題圖
請根據如圖所示的三視圖，完成 5-6 題。
圖中漏標的尺寸共有
A.1 處 B.2 處 C.3 處 D.4 處
小明用 200mm×150mm×20mm 的鐵塊加工該零件，下列說法中不．正．確．的是
加工流程為：劃線→鉆孔→鋸割→銼削
加工中只需要用到鋼直尺、麻花鉆、鋼鋸、圓銼C.鉆孔時要戴防護眼鏡，不能戴手套
D.起鋸時，可以采用遠起鋸，起鋸角度約 15°左右7.如圖所示的推料機構，電動機帶動曲柄圓盤
做圓周運動來驅動搖桿擺動，從而完成推料動作，圖示狀態下正在對物料向右推進。下列對圖示狀態構件主要受力形式分析正確的是
搖桿受壓、連桿受壓、從動連動桿受拉
搖桿受彎曲、連桿受扭轉、從動連動桿受壓C.搖桿受彎曲、連桿受彎曲、從動連動桿受壓D.搖桿受壓、連桿受彎曲、從動連動桿受拉
下列抓取機構中，其中在力 F 作用力下，能將工件夾緊的是
A B C D
如圖所示的四軸無人機能通過氣壓定高控制系統在某一高度懸停，氣壓定高控制系統利用氣壓傳感器測量大氣壓力，控制芯片根
據測得的氣壓值參照標準氣壓表計算出無人機的高度，并與設定值進行對比，根據對比的結果相應地調整電機動力從而使飛行器懸停于設定的高度值附近。完成第 9-10
題。
第 9-10 題圖

氣壓定高系統中輸入量、控制器、執行器分別是
實際高度處的氣壓、控制芯片、電機 B.實際高度、氣壓傳感器、無人機
C.目標高度、控制芯片、電機 D.目標高度處的氣壓、氣壓傳感器、無人機10.下列關于無人機的結構分析不．正．確．的是
一定范圍內，飛行臂越長飛行越穩定
旋翼可高速旋轉，電機與旋翼的連接方式為鉸連接C.支撐架裝在飛行臂末端可以提高落地時的穩定性
D.采用高強度工程塑料可以提高結構的強度
如圖所示的電路，下列分析中不．正．確．的是A.S1、S2 都斷開時，紅燈、綠燈都不亮
B.S1 閉合，S2 斷開，綠燈亮、紅燈不亮
C.S1 斷開，S2 閉合后再斷開，紅燈亮、綠燈不亮
D.S1、S2 都閉合后，紅燈、綠燈都不亮
第 11 題圖 第 12 題圖
如圖所示的電路，S1、S2 為按鈕開關（按下時閉合，釋放時斷開），初始狀態 S1、S2 釋放且蜂鳴器不響，已知三極管工作在開關狀態。下列分析不．正．確．的是
按下 S1，三極管 V1、V2 均導通
同時按下S1、S2，蜂鳴器不響
蜂鳴器響時，按下 S2，蜂鳴器將不響
按下 S1，蜂鳴器響，再釋放 S1 后，蜂鳴器不響
如圖所示的光控燈電路中，三極管工作在開關狀態。能實現天黑燈亮，天亮燈滅功能的是
A B C D

二、非選擇題(本大題共 4 小題，第 14 小題 6 分，第 15 小題 9 分，第 16 小題 3 分，第 17
小題 6 分，共 24 分)
某化工廠為了提高能源的綜合利用率，對二甲醚合成系統進行優化，優化后的工藝流程如圖所示。熱裂解器把生物質熱裂解成復雜的混合氣體后送入凈化系統，經凈化處理后形成的合成氣和污水分別送入氣體壓縮機與污水池，同時水泵將經過污水池沉淀過濾后的水送入凈化系統，再通過熱交換器 1 把高溫高壓的合成氣送入二甲醚合成器進行反復的化學反應， 最后得到二甲醚。多余可燃氣體用于發電后并入電網。請根據流程圖及描述回答以下問題。
該流程優化的主要目標是 ▲ （在 A.處理未被吸收的可燃性氣體；B.合成二甲醚；
第 14 題圖
C.利用多余可燃氣體發電中選擇合適的一項，將序號填入“ ▲ ”處）；
下列對該工藝流程的分析中正確的是 ▲ 、 ▲ （在下列選擇合適的選項，將序號填入“ ▲ ”處）；
系統中每個設備完成的工作都是流程中的環節
凈化系統對混合氣體的凈化和水泵將沉淀過濾后的水送入凈化系統屬于并行環節C.氣體壓縮機對合成氣壓縮與吸收塔吸收二甲醚屬于串行環節
D.熱交換器 1 對合成氣的加熱與二甲醚合成器合成二甲醚之間可以顛倒
該生產二甲醚的系統中實現系統優化的主要設備是 ▲ （在 A.熱交換器 2；B.氣體壓縮機；C.燃氣發電機；D.吸收塔中選擇合適的一項，將序號填入“ ▲ ”處）；
經過一段時間后，需對二甲醚合成系統的設備進行維修保養，這主要體現了系統的 ▲
（在A.整體性；B.相關性；C.動態性；D.目的性中選擇合適的一選，將序號填入“ ▲ ” 處）；
在對工藝流程進行優化設計時，既要考慮設備和工藝水平，又要考慮成本，這體現系統分析的 ▲ 原則（在 A.科學性；B.綜合性；C.整體性中選擇合適的一項，將序號填入“ ▲ ” 處 ）

如圖 1 是一種小型激光定位測距儀器，由激光器和支架組成。能用激光射出圓形、一字
型、十字型光斑，常用于家庭裝修中的激光定位。支架的組成構件中，如圖 2 所示的激光定
位器固定支架與圖 3 所示的安裝底座之間的連接件損壞，現已知固定支架與底座的連接桿截面均為 24mm×24mm 的矩形，并加工有直徑為 4mm 的圓孔，孔心到桿件端面的距離均為9mm，請重新設計固定支架與底座之間的連接件。
圖 1 激光器 圖 2 支架 圖 3 底座
設計要求如下：
連接件能連接固定支架和底座；
連接件能使固定好的激光器支架實現前后和左右兩個方向的角度調節并能鎖緊；
主要材料采用厚度為 1mm 的鋼板，其他輔助材料自選。請根據描述和設計要求完成以下任務：
畫出連接件的設計草圖，必要時可用文字說明；
在設計草圖上標注必要的尺寸；
為了方便把底座固定到墻上，且安裝時能實現一定旋轉角度的微調，現對底座進一步加工，以下加工方案的俯視圖中最合理的是 ▲ （在下列選項中選擇合適的選項，將序號填入“ ▲ ”處）
將組裝好的支架安裝在墻上后進行技術試驗，下列試驗不．合．理．的是 ▲ （在下列選擇合適的選項，將序號填入“ ▲ ”處）
反復調節角度，觀察是否能實現前后、左右兩個方向旋轉；

反復調節角度并鎖緊，觀察激光器在前后、左右兩個方向旋轉時能否鎖緊； C.在激光器上懸掛 5kg 的重物，觀察支架能否可靠固定調整后的角度。
D.用手輕輕推拉底座連接桿，測試支架底座與墻壁連接是否可靠；
將底座安裝在墻上，以下連接件最適合的是 ▲ （在下列選項中選擇合適的選項， 將序號填入“ ▲ ”處）
塑料膨脹螺絲 B.金屬膨脹螺栓 C.螺釘 D.水泥釘16.請補全三視圖中所缺的三條圖線（超過三條圖線倒扣分）

17.小明設計了如圖所示的 1.5V 充電電池自動充電電路，二極管、三極管均為硅管，E 為待充電電池。當充電電池 E 達到 1.6V 的上限電壓時，該電路自動停止充電。請根據電路圖及其描述完成以下任務。
第 17 題圖
若要提高充電的上限電壓，以下調整措施可行的是 ▲ 、 ▲ （在 A.Rp 的滑動觸點向上移；B. Rp 的滑動觸點向下移；C.在 D1、D2 間再串聯一個二極管；D.去掉 D2 中選擇合適的選項，將序號填入“ ▲ ”處）；

小明搭建電路后進行測試，發現電池電壓無法充至 1.6V。產生該問題的原因不．可．能． 是 ▲ （在 A. R2 開路；B.V1 的 ce 擊穿；C. V2 的 ce 擊穿中選擇合適的選項，將序號填入“ ▲ ”處）；
小明想要增加充電指示燈，實現充電時發光二極管亮，停止充電后發光二極管熄滅， 請你用一個發光二極管和一個電阻，幫助小明設計該部分電路，并在虛線框內畫出。
小明在調試電路時，發現V2 損壞了，想利用已有的一個集成芯片 CT74LS02 中的一個邏輯門來替換 V2，實現相似的功能。請你幫助小明在虛線框內將該電路補畫完整。
第二部分 通用技術參考答案
選擇題 (共13小題，每小題2分，共計26分)
1
2
3
4
5
6
7
8
9
10
A
B
B
D
C
A
A
C
C
B
11
12
13
D
D
D
二、非選擇題
14.

15 (1)B D各1分 (2)D 1分 (3)B 1分 (4)A 1分 (5) D 1分
16（1）A D 各1分
（2）2分
（3）C 1分
（4）C 1分
17．(1)B 1分(2) A 1分(3) B 1分 (4)(5)如下圖所示
評分標注：整體結構簡單，能與墻內暗槽的金屬片連接得2分；設計有L型的結構，可以嵌入室內機背面的兩個孔，得1分；設計有用于穿過數據線的孔，得1分；60、30及其它合適的尺寸標注，三個尺寸標注每個1分，最多不超過2分。
