初中生物識圖題的解題策略

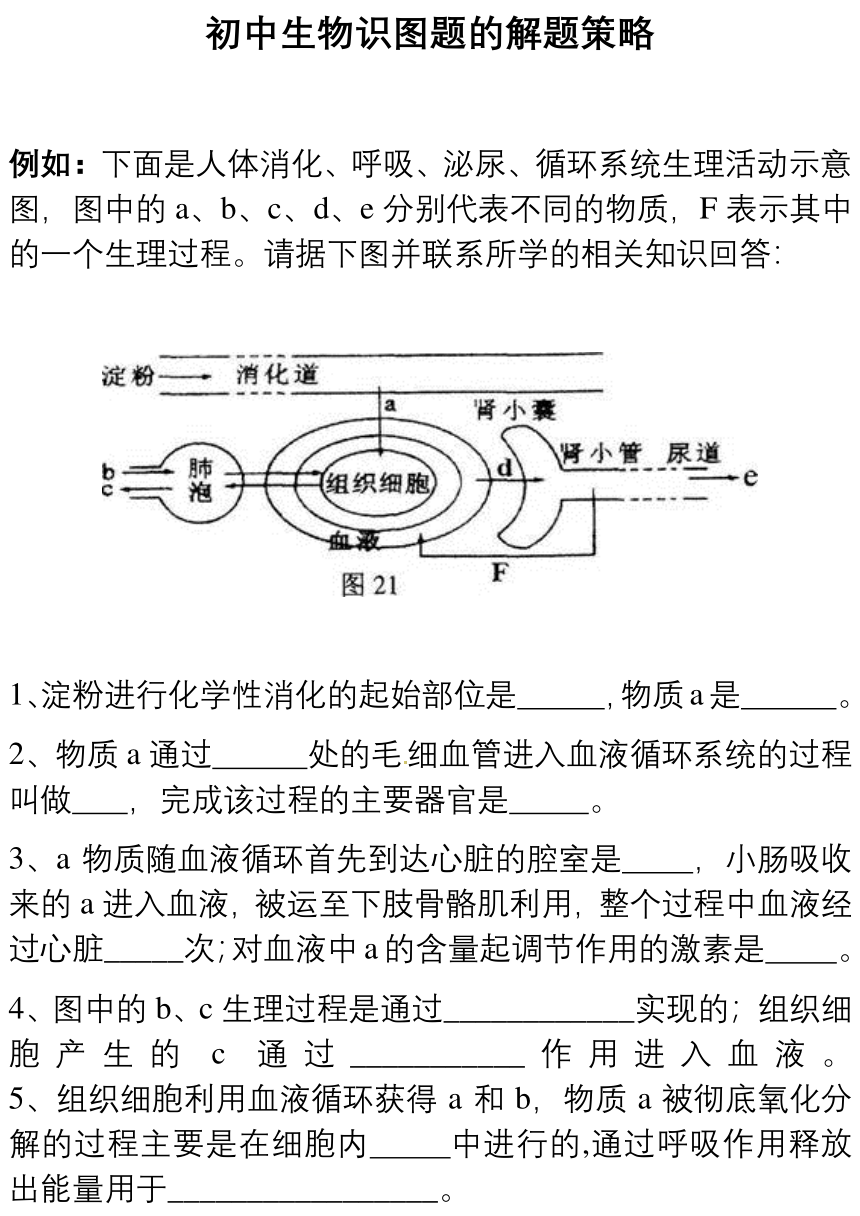

例如：下面是人體消化、呼吸、泌尿、循環系統生理活動示意
圖，圖中的 a、b、c、d、e分別代表不同的物質，F表示其中
的一個生理過程。請據下圖并聯系所學的相關知識回答：



1、淀粉進行化學性消化的起始部位是 ，物質 a是 。
2、物質 a通過 處的毛細血管進入血液循環系統的過程
叫做 ，完成該過程的主要器官是 。
3、a 物質隨血液循環首先到達心臟的腔室是 ，小腸吸收
來的 a進入血液，被運至下肢骨骼肌利用，整個過程中血液經
過心臟_____次；對血液中 a的含量起調節作用的激素是 。
4、圖中的 b、c生理過程是通過____________實現的；組織細
胞 產 生 的 c 通 過 ___________ 作 用 進 入 血 液 。
5、組織細胞利用血液循環獲得 a 和 b，物質 a 被徹底氧化分
解的過程主要是在細胞內 中進行的,通過呼吸作用釋放
出能量用于_________________。
6、呼出氣體 c和排除尿液 e的過程稱都可稱為______________。
7、圖中 c代表的氣體從肺泡排出體外，在此過程中，膈肌所
處的狀態是 。(選填“收縮”或“舒張”)
8、血液流經組織細胞后，[ ] 的含量會減少，這是因為
它要參與分解有機物，為生命活動提供能量。
9、血液流經小腸絨毛的毛細血管后，血液中的 會減
少， 和 會增加。
10、血液流經腎臟時，經過 形成 d，F表示的生理過程是
11、d與血液相比較，在成分上的區別是_________________；
e和 d相比較，e中的全部 回到了血液中，若 e中有 ，
則是糖尿病，治療可用 。
12、假若檢測出某患病者 e 中含有紅細胞，則病變可能發生
在 ；若腎小管有炎癥，則血液中白細胞會 ，可以選
用 對癥治療。
13、在人體內 b 含量最高的地方是 ; c 含量最高的地方
是 。
14、健康人尿液的形成過程中，下列液體中尿素濃度最高的
是 。
A．血漿 B．原尿 C．尿液
15、下列描述最為準確的是( )
A．圖中 b表示吸入肺泡的空氣，c表示呼出的二氧化碳氣體
B．經過氣體交換后血液由動脈血變成靜脈血
C．正常情況下，圖中 d物質含有大量蛋白質、葡萄糖、水、
無機鹽、尿素
D．正常情況下，圖中 d、e兩種物質都不含紅細胞
16、人體結構和功能的基本單位是 ；肺臟的結構和功能單
位是 ；腎臟結構和功能的基本單位是 ； 消化食物和吸
收營養物質的主要器官是 ；血液循環的動力器官是 。

解析：
這是一道人體消化、呼吸、體內物質的運輸及排泄有關的綜合
識圖題，難度較大，涉及的知識點較多，知識跨度較大，要求
學生有較扎實的生物學基礎知識，較強的綜合分析歸納能力。
解答此題的基本方法是：
一、要較好地解讀圖中的結構名稱，各部分的相互關系，準確
地理解各部分結構的功能，特別要注意圖示中箭頭走向表示的
含義，理解圖中標注的 a、b、c、d、e 分別表示的物質名稱，
即葡萄糖、氧氣、二氧化碳、原尿、尿液等，以及 F 表示腎
小管的重吸收的過程，這是解答此題的關鍵。
二、要抓住圖中涉及到的“四條”知識線路。一條是淀粉在消化
道內進行化學性消化的起點是口腔，在唾液淀粉酶的作用下進
一步分解麥芽糖，再分解為葡萄糖，這一過程稱消化，葡萄糖
等小分子物質通過消化道壁進入血液循環的過程稱吸收。血液
流經小腸之后，養料和二氧化碳增加，氧氣減少。二條要在圖
中理解人體呼吸的四個環節及實現的原理是什么。肺通氣、肺
泡內的氣體交換、氣體在血液中的運輸和組織里的氣體交換這
個四個環節是呼吸的四個環節，肺通氣是通過呼吸運動來實現
的，呼吸肌的收縮和舒張實現了呼吸運動，肺泡內的氣體交換
和組織里的氣體交換的原理是氣體擴散，即高濃度一側向低濃
度一側擴散，這樣人體內氧含量最高的地方是肺泡，二氧化碳
濃度最高的地方是組織細胞。人體的呼吸作用是在細胞的線粒
體內，分解有機物，釋放能量，為人體的生命活動提供了動力；
三條理解血液循環的途徑，體循環和肺循環起于心臟，匯合于
心臟，體循環的結果是由動脈血變為靜脈血，肺循環的結果是
由靜脈血變為動脈血；四條是尿的形成過程，血液流經腎小球
的濾過形成了原尿（血細胞和大分子的蛋白質不能濾過），原
尿經過腎小管的重吸收形成了終尿（大部分的水、全部的葡萄
糖、部分的無機鹽回到血液中）。
三、物質的比較及病癥的識別。圖中的 d與血液的比較是少了
血細胞和大分子的蛋白質；d與e的比較則是e中沒有葡萄糖。
因此，在實際的醫學中根據化驗單中數據與正常值進行比較，
可以推測病變可能存在的部位，并提出相應的防治措施，如 e
（尿）中有紅細胞則病變部位在腎小球；若 e中有葡萄糖則病
變在腎小管，可用胰島素注射治療；如果腎小球或腎小管有炎
癥，則血液中的白細胞增加，可選用抗菌素進行治療。知道血
液中 RBC、WBC、PLT三種細胞數值的變化引起的病癥。
四、消化、呼吸及排泄等四個系統的主要器官及主要功能。細
胞是人體結構和功能的基本單位；小腸是消化食物和吸收營養
物質的主要器官；心臟是血液循環的動力器官；呼吸系統的主
要器官是肺，肺的結構和功能單位是肺泡。泌尿系統的主要器
官是腎臟，腎臟的結構和功能單位是腎單位。

參考答案：
(1)口腔 葡萄糖 （2）小腸 吸收 小腸 （3）右心房 2 胰
島素 （4）呼吸運動 氣體擴散作用 （5）線粒體 人體的
各項生理活動和維持體溫 （6）排泄 （7）舒張 （8）[b]
氧氣 （9）C （10）氧氣 養料 二氧化碳 （11）d少了大
分子的蛋白質和血細胞 葡萄糖 葡萄糖 胰島素 （12）腎
小球 增加 抗菌素 （13）肺泡 組織細胞 （14）C （15）
D （16）細胞 肺泡 腎單位 小腸 心臟
