課件19張PPT。

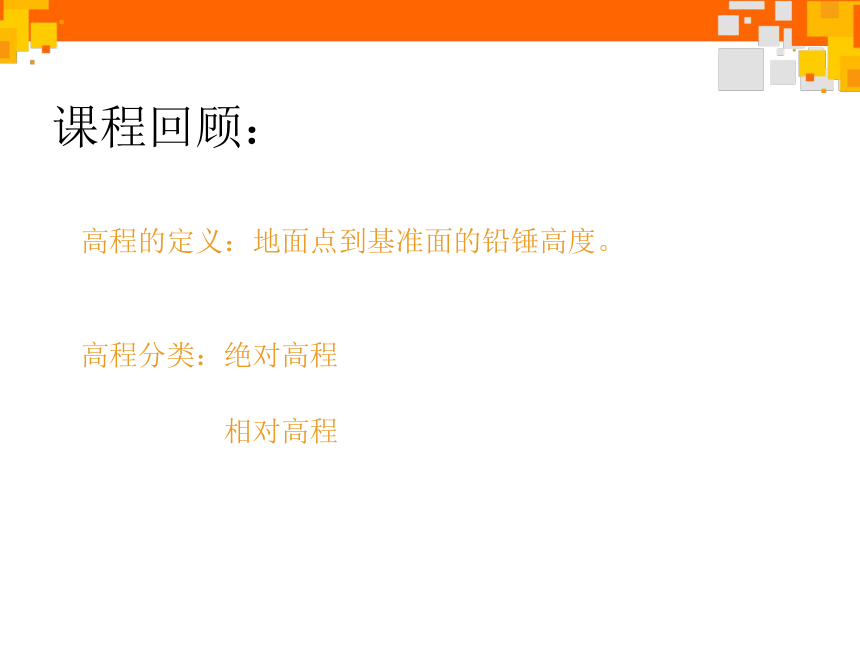

課程回顧：

高程的定義：地面點到基準面的鉛錘高度。

高程分類：絕對高程
相對高程

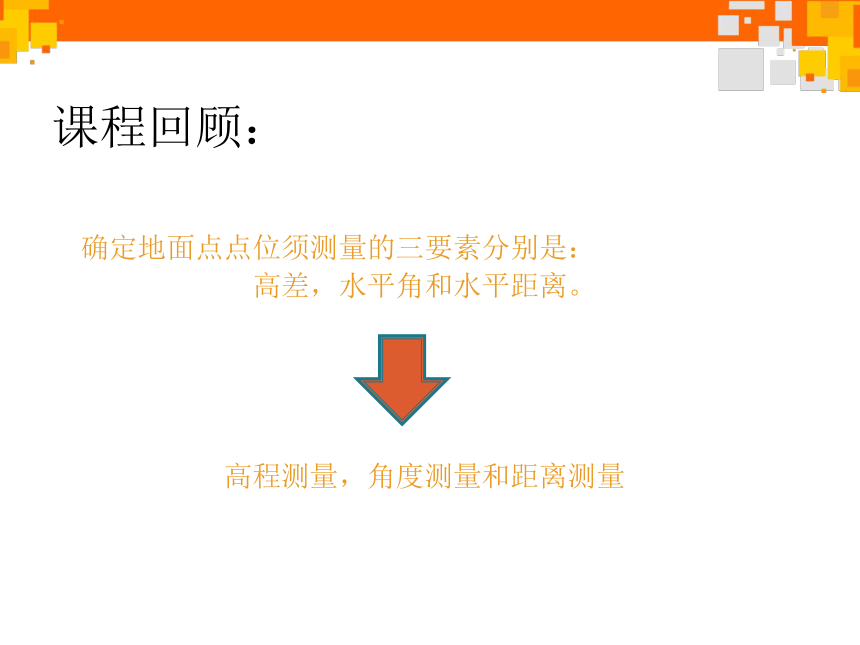

課程回顧：
確定地面點點位須測量的三要素分別是：
高差，水平角和水平距離。
高程測量，角度測量和距離測量

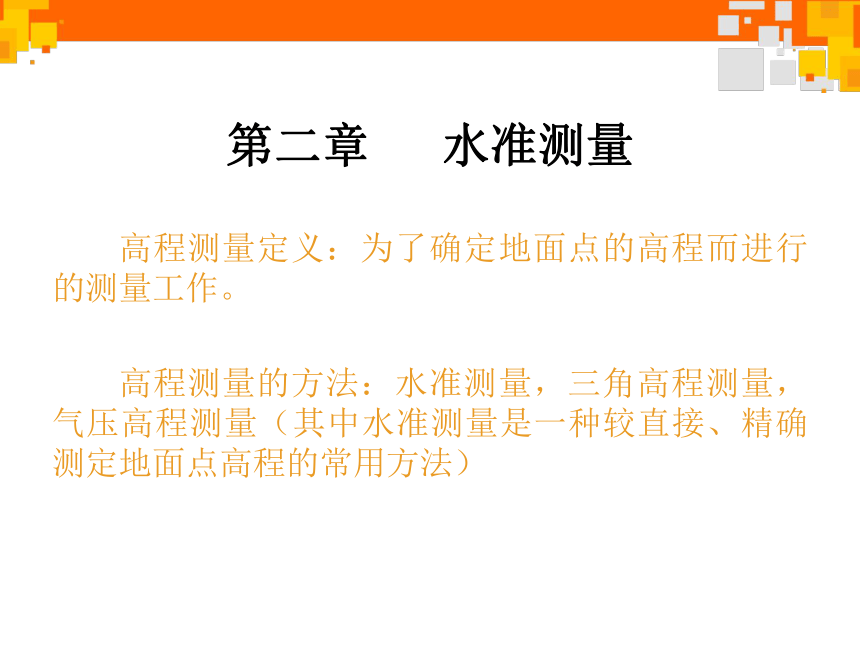

第二章 水準測量

高程測量定義：為了確定地面點的高程而進行的測量工作。
高程測量的方法：水準測量，三角高程測量，氣壓高程測量（其中水準測量是一種較直接、精確測定地面點高程的常用方法）

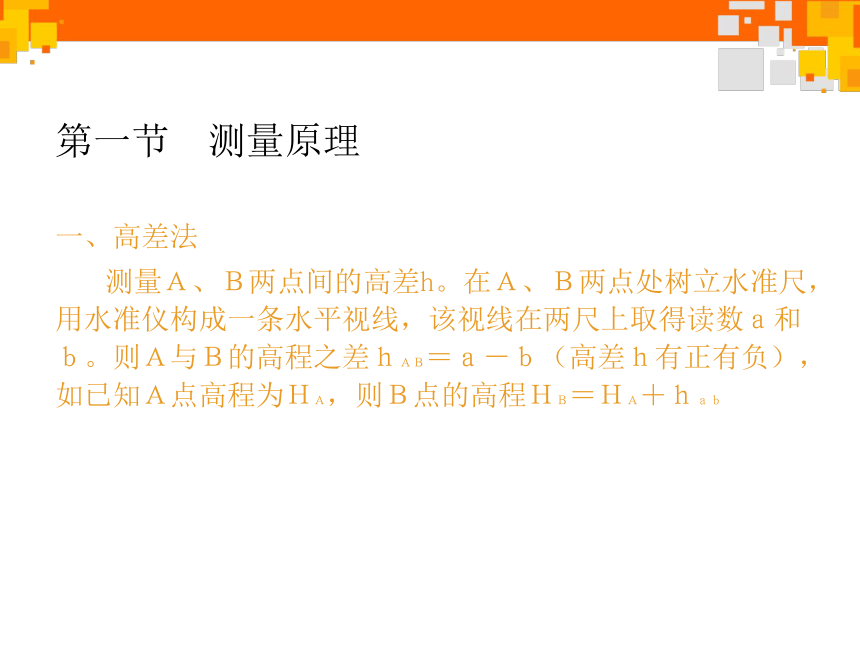

第一節 測量原理
一、高差法
測量Ａ、Ｂ兩點間的高差h。在Ａ、Ｂ兩點處樹立水準尺，用水準儀構成一條水平視線，該視線在兩尺上取得讀數ａ和ｂ。則Ａ與Ｂ的高程之差ｈＡＢ＝ａ－ｂ（高差ｈ有正有負），如已知Ａ點高程為ＨＡ，則Ｂ點的高程ＨＢ＝ＨＡ＋ｈａｂ

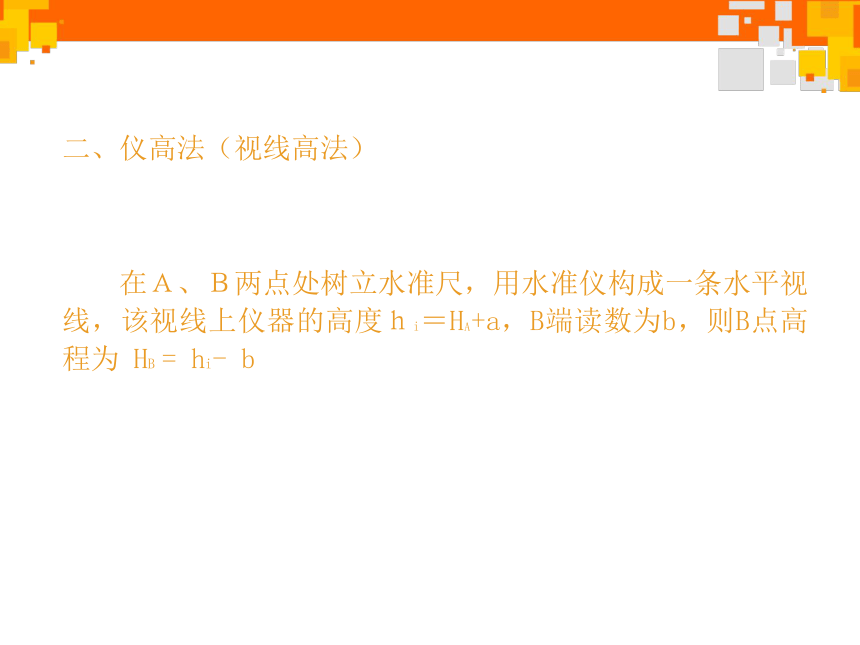

二、儀高法（視線高法）

在Ａ、Ｂ兩點處樹立水準尺，用水準儀構成一條水平視線，該視線上儀器的高度ｈi＝HA+a，B端讀數為b，則B點高程為 HB = hi- b

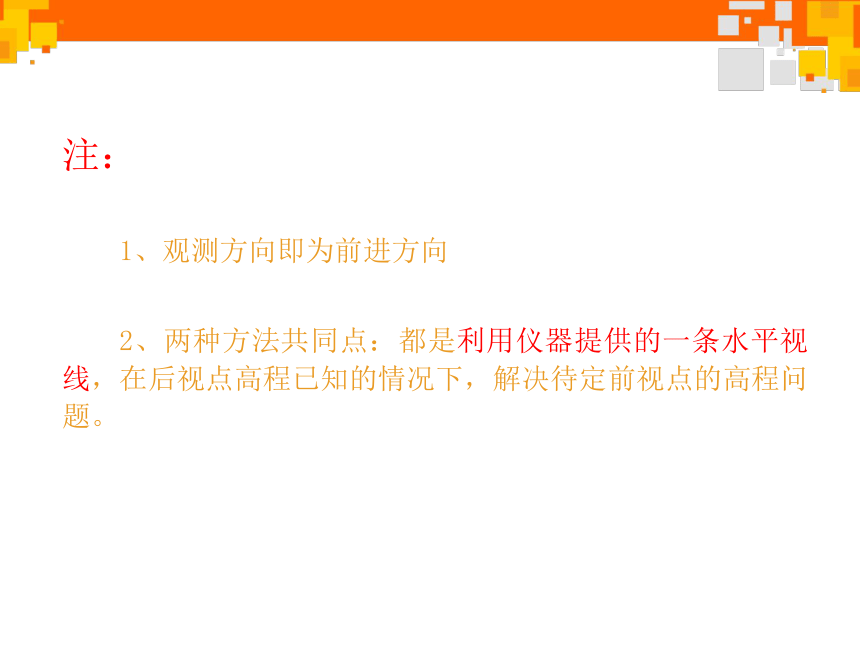

注：
1、觀測方向即為前進方向

2、兩種方法共同點：都是利用儀器提供的一條水平視線，在后視點高程已知的情況下，解決待定前視點的高程問題。
第二節 水準測量的儀器與工具

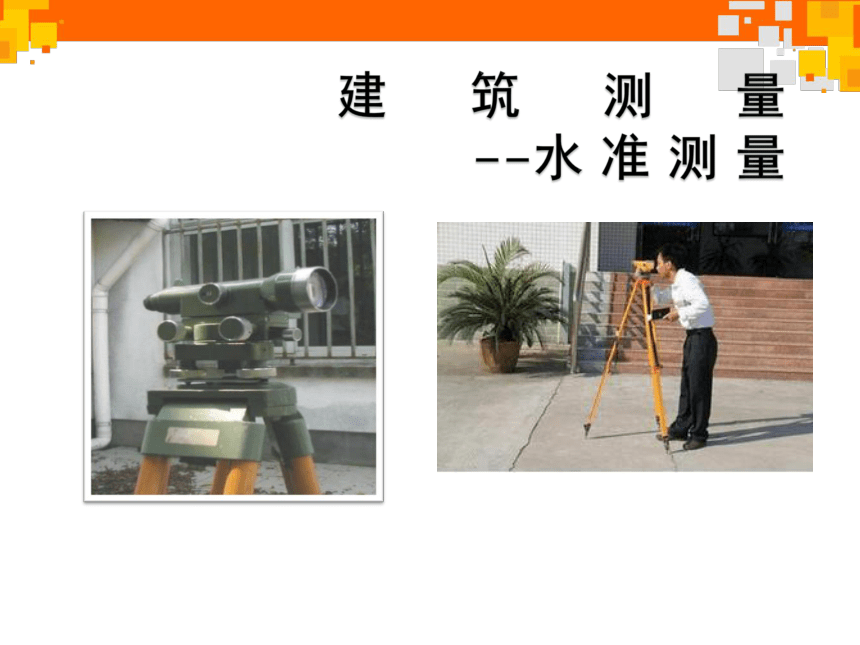

一、ＤＳ3型微傾式水準儀的構造
　　
定義：為水準測量提供一條水平視線的儀器稱為水準儀。
我國建筑施工測量中廣泛使用的是國產ＤＳ3型微傾式水 準儀。
水準儀的構造
（一）望遠鏡
作用：使觀測者能看清遠處的目標，并從其提供的一條水平視線讀出尺上水平位置處的注記刻畫讀數，由物鏡、對光凹透鏡、十字絲分劃板、目鏡等組成的一個圓筒狀部件。
注：物鏡的光心與十字絲中心交點的連線稱為望遠鏡的視準軸，水準測量時要求此軸位于水平位置，從而提供一條水平視線。 水準儀的構造
（二）水準器
作用：用來保證儀器某些軸線位于一定狀態的部件。（視準軸是否水平，豎軸是否垂直）
（三）基座
儀器的下半部分稱為基座，包括三角形軸座，三個定平腳螺旋，三角形壓板和連接板。
二、水準尺
配合水準儀進行水準測量的標尺
稱為水準尺。
三、尺墊
配合長距離水準測量的另一件
輔助工具。
第三節 水準儀的使用
在進行水準測量時，應將水準儀安置在離前后視兩水準尺大致等距離的側站上。
一、安置水準儀
　　
水準儀的使用
二、進行粗平　

水準儀的粗平是指調節圓水準器氣泡處于居中位置，使儀器的豎軸處于鉛錘狀態，旋轉托板大致位于水平位置。操作時利用三個腳螺旋調節。　

課堂練習
　
水準儀的粗平
課下作業：
　
1、高差法和儀高法的計算公式
2、水準儀的組成部分

謝謝觀賞 下課
