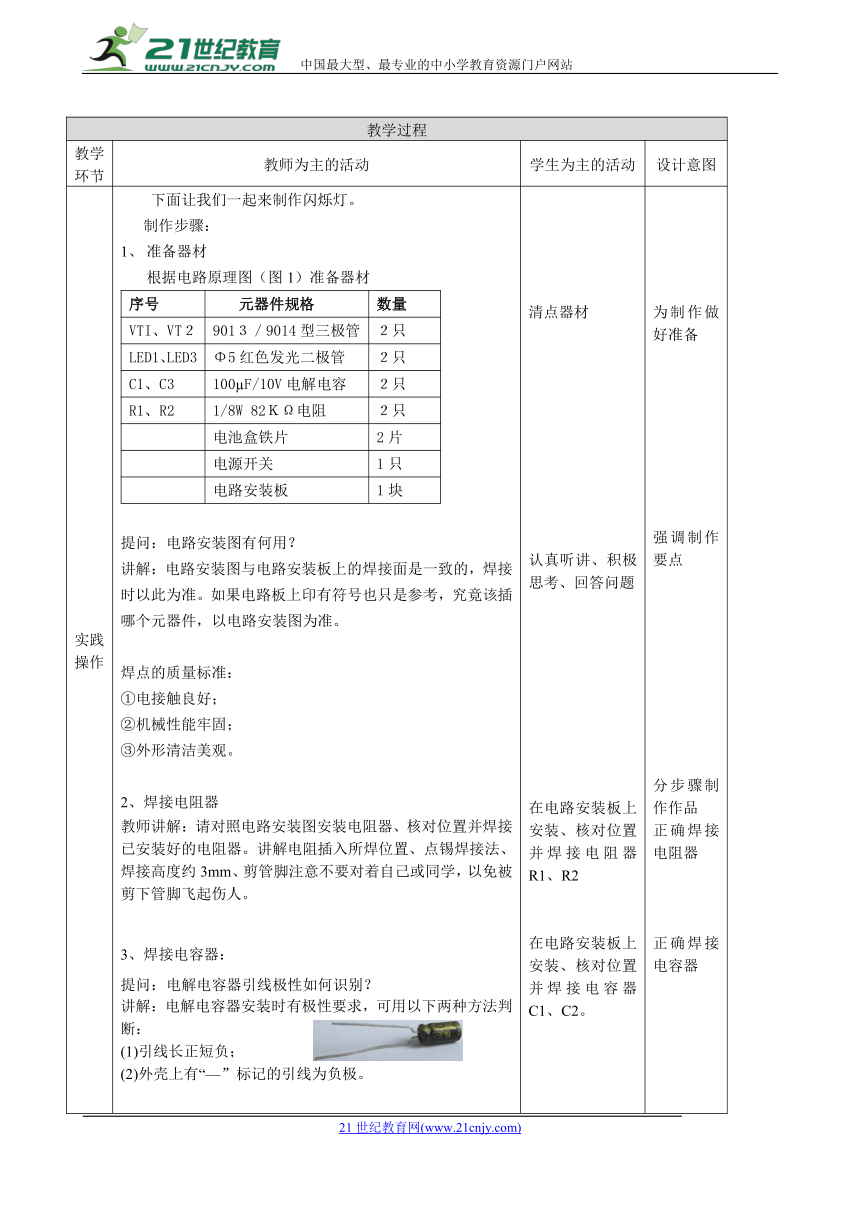

教學過程
教學環節 教師為主的活動 學生為主的活動 設計意圖
實踐操作 下面讓我們一起來制作閃爍燈。 制作步驟：準備器材根據電路原理圖（圖1）準備器材序號 元器件規格 數量 VTI、VT２ 901３／9014型三極管 ２只 LED1、LED3 Φ5紅色發光二極管 ２只 C1、C3 100 F/10V電解電容 ２只 R1、R21/8W 82ＫΩ電阻 ２只 電池盒鐵片2片電源開關1只電路安裝板1塊提問：電路安裝圖有何用？講解：電路安裝圖與電路安裝板上的焊接面是一致的，焊接時以此為準。如果電路板上印有符號也只是參考，究竟該插哪個元器件，以電路安裝圖為準。 焊點的質量標準：①電接觸良好；②機械性能牢固；③外形清潔美觀。 2、焊接電阻器教師講解：請對照電路安裝圖安裝電阻器、核對位置并焊接已安裝好的電阻器。講解電阻插入所焊位置、點錫焊接法、焊接高度約3mm、剪管腳注意不要對著自己或同學，以免被剪下管腳飛起傷人。3、焊接電容器：提問：電解電容器引線極性如何識別？講解：電解電容器安裝時有極性要求，可用以下兩種方法判斷：(1)引線長正短負；(2)外殼上有“—”標記的引線為負極。 4、焊接二極管：教師講解：注意發光二極管的極性，兩只發光二極管均為左邊位置接電路負極端，右邊接電路正極端。焊接時留管腳引線約15mm長。５、焊接三極管：提問：三極管管腳極性如何識別？講解：拿起三極管將有標識文字的一端對準自己，管腳從左到右依次為e、b、c 極。通電前先檢查電路安裝板，以避免制作不當損壞元器件。通電測試閃爍燈電路是否正常工作。故障檢測：見表格常見故障可能原因1 發光二極管有時循環交替閃爍、有時不亮部分元器件焊點有虛焊現象2 發光二極管都不亮 電源未接通或部分元器件假焊或錯焊 完成制作、欣賞作品 清點器材認真聽講、積極思考、回答問題在電路安裝板上安裝、核對位置并焊接電阻器R1、R2在電路安裝板上安裝、核對位置并焊接電容器C1、C2。在電路安裝板上安裝、核對位置并焊接LED1、LED2 在電路安裝板安裝、核對位置并焊接三極管VT1、VT2。焊接完成檢查焊接質量。通電測試分析現象，檢查電路 為制作做好準備強調制作要點分步驟制作作品正確焊接電阻器正確焊接電容器鞏固識別管腳引線知識，正確焊接正確焊接三極管培養耐心細致的工作作風。
