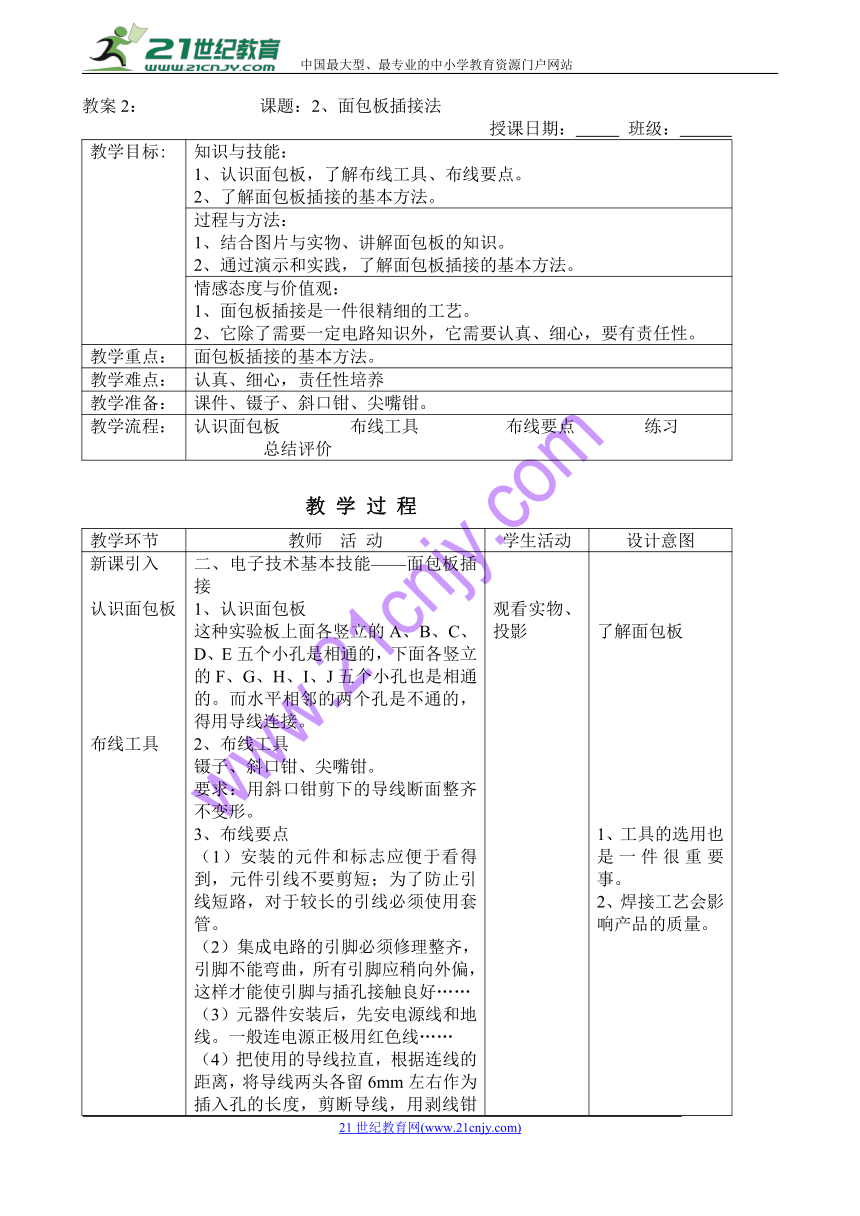

教案2： 課題：2、面包板插接法
授課日期： 班級：
教學目標:
知識與技能：
1、認識面包板，了解布線工具、布線要點。
2、了解面包板插接的基本方法。
過程與方法：
1、結合圖片與實物、講解面包板的知識。
2、通過演示和實踐，了解面包板插接的基本方法。
情感態度與價值觀：
1、面包板插接是一件很精細的工藝。
2、它除了需要一定電路知識外，它需要認真、細心，要有責任性。
教學重點：
面包板插接的基本方法。
教學難點：
認真、細心，責任性培養
教學準備：
課件、鑷子、斜口鉗、尖嘴鉗。
教學流程：
認識面包板 布線工具 　 布線要點 練習
　　　　總結評價
教 學 過 程
教學環節
教師 活 動
學生活動
設計意圖
新課引入
認識面包板
布線工具
二、電子技術基本技能——面包板插接
1、認識面包板
這種實驗板上面各豎立的A、B、C、D、E五個小孔是相通的，下面各豎立的F、G、H、I、J五個小孔也是相通的。而水平相鄰的兩個孔是不通的，得用導線連接。
2、布線工具
鑷子、斜口鉗、尖嘴鉗。
要求：用斜口鉗剪下的導線斷面整齊不變形。
3、布線要點
（1）安裝的元件和標志應便于看得到，元件引線不要剪短；為了防止引線短路，對于較長的引線必須使用套管。
（2）集成電路的引腳必須修理整齊，引腳不能彎曲，所有引腳應稍向外偏，這樣才能使引腳與插孔接觸良好……
（3）元器件安裝后，先安電源線和地線。一般連電源正極用紅色線……
（4）把使用的導線拉直，根據連線的距離，將導線兩頭各留6mm左右作為插入孔的長度，剪斷導線，用剝線鉗剝去絕緣皮，再用鑷子夾住導線后垂直插入或拔出面包板。不要用手插拔，避免把導線插彎。
（5）導線要緊貼在面包板上，以免碰撞彈出面包板，造成接觸不良。……
（6）布線過程中，把各元件在面包板上的相應位置及所用引腳號標在電路圖上，以利于調試和排除故障。
基礎練習1
發光二極管指示燈電路
基礎練習2
驗證二極管的單向導電性電路
基礎練習3
三極管放大電路
基礎練習4
閃光電路
觀看實物、投影
邊聽邊練
學生練習1
學生練習2
學生練習3
學生練習4
了解面包板
1、工具的選用也是一件很重要事。
2、焊接工藝會影響產品的質量。
總結
總結、完成評價表
課后記
