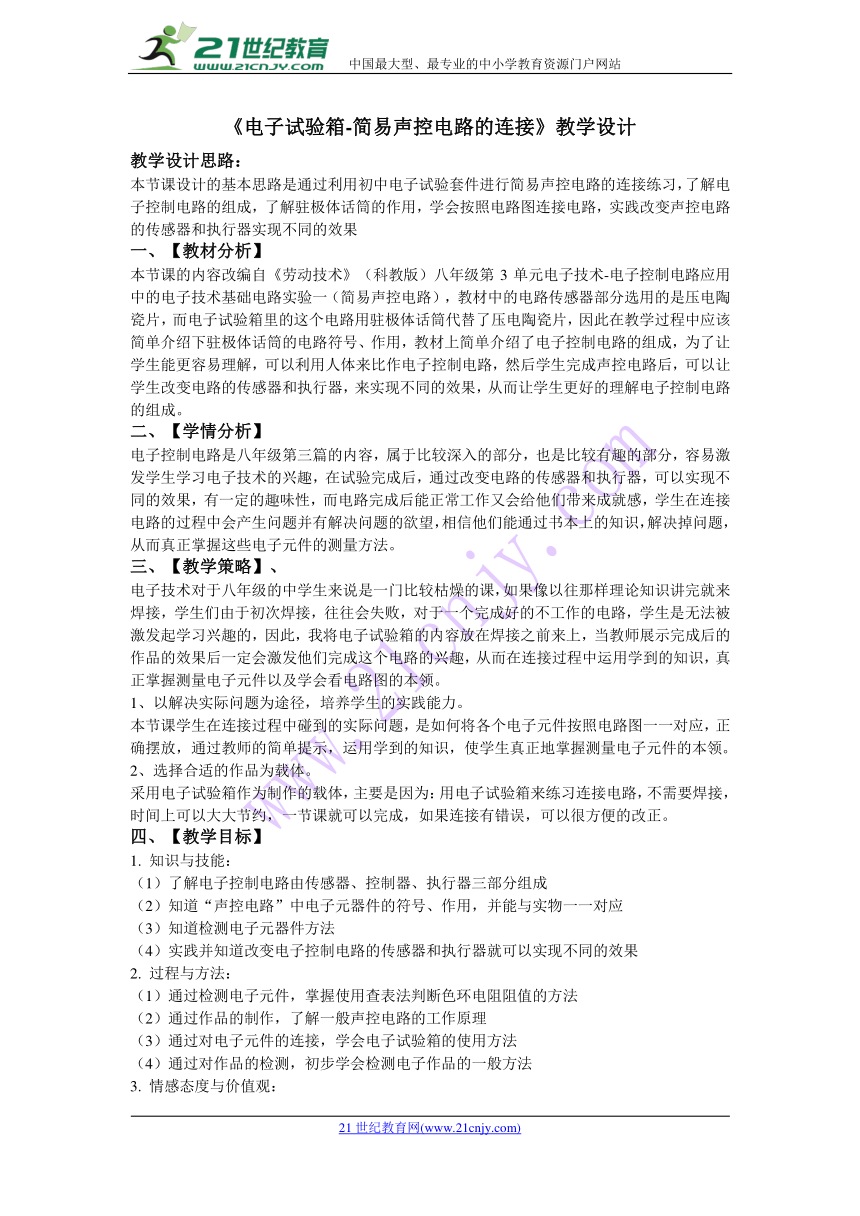

《電子試驗箱-簡易聲控電路的連接》教學設計
教學設計思路：
本節課設計的基本思路是通過利用初中電子試驗套件進行簡易聲控電路的連接練習，了解電子控制電路的組成，了解駐極體話筒的作用，學會按照電路圖連接電路，實踐改變聲控電路的傳感器和執行器實現不同的效果 21教育網
一、【教材分析】
本節課的內容改編自《勞動技術》（科教版）八年級第3單元電子技術-電子控制電路應用中的電子技術基礎電路實驗一（簡易聲控電路），教材中的電路傳感器部分選用的是壓電陶瓷片，而電子試驗箱里的這個電路用駐極體話筒代替了壓電陶瓷片，因此在教學過程中應該簡單介紹下駐極體話筒的電路符號、作用，教材上簡單介紹了電子控制電路的組成，為了讓學生能更容易理解，可以利用人體來比作電子控制電路，然后學生完成聲控電路后，可以讓學生改變電路的傳感器和執行器，來實現不同的效果，從而讓學生更好的理解電子控制電路的組成。21cnjy.com
二、【學情分析】
電子控制電路是八年級第三篇的內容，屬于比較深入的部分，也是比較有趣的部分，容易激發學生學習電子技術的興趣，在試驗完成后，通過改變電路的傳感器和執行器，可以實現不同的效果，有一定的趣味性，而電路完成后能正常工作又會給他們帶來成就感，學生在連接電路的過程中會產生問題并有解決問題的欲望，相信他們能通過書本上的知識，解決掉問題，從而真正掌握這些電子元件的測量方法。21世紀教育網版權所有
三、【教學策略】、
電子技術對于八年級的中學生來說是一門比較枯燥的課，如果像以往那樣理論知識講完就來焊接，學生們由于初次焊接，往往會失敗，對于一個完成好的不工作的電路，學生是無法被激發起學習興趣的，因此，我將電子試驗箱的內容放在焊接之前來上，當教師展示完成后的作品的效果后一定會激發他們完成這個電路的興趣，從而在連接過程中運用學到的知識，真正掌握測量電子元件以及學會看電路圖的本領。21·cn·jy·com
1、以解決實際問題為途徑，培養學生的實踐能力。
本節課學生在連接過程中碰到的實際問題，是如何將各個電子元件按照電路圖一一對應，正確擺放，通過教師的簡單提示，運用學到的知識，使學生真正地掌握測量電子元件的本領。
2、選擇合適的作品為載體。
采用電子試驗箱作為制作的載體，主要是因?yàn)椋河秒娮釉囼?yàn)箱來練習連接電路，不需要焊接，時間上可以大大節約，一節課就可以完成，如果連接有錯誤，可以很方便的改正。
四、【教學目標】
1. 知識與技能：
（1）了解電子控制電路由傳感器、控制器、執行器三部分組成
（2）知道“聲控電路”中電子元器件的符號、作用，并能與實物一一對應
（3）知道檢測電子元器件方法
（4）實踐并知道改變電子控制電路的傳感器和執行器就可以實現不同的效果
2. 過程與方法：
（1）通過檢測電子元件，掌握使用查表法判斷色環電阻阻值的方法
（2）通過作品的制作，了解一般聲控電路的工作原理
（3）通過對電子元件的連接，學會電子試驗箱的使用方法
（4）通過對作品的檢測，初步學會檢測電子作品的一般方法
3. 情感態度與價值觀：
（1）通過學習，激發濃厚的興趣，初步形成嚴謹、細致、耐心的工作態度和意志品德
（2）初步養成與他人進行技術合作、技術交流的能力
五、【教學重點與難點】
1. 教學重點：
實物正確連接電路圖，電子控制電路的組成。
2. 教學難點：
電路的調試以及故障的排除
六、【教學流程圖】
“聲控電路”連接練習：
七、【預期效果】
通過本節課的教學，學生能夠掌握電子元件的檢測，學會識讀電路圖，學會電子試驗箱的使用方法，學會改變傳感器和執行器實現不同的效果。www.21-cn-jy.com
八、【教學過程】
步驟
教師活動
學生活動
教學意圖
（一）
導入
1教師向?qū)W生展示哈哈聲控玩具并提問：這個玩具是用什么來控制發聲的？
2教師向?qū)W生展示《簡易聲控電路》并演示。
3 提問，生活中還有哪些聲控的電器？
4教師歸納出生活中常見的聲控電器，引入本節課學習內容：簡易聲控電路。
學生回答問題。
明確今天上課內容。
通過學生回答問題、教師歸納問題，引出課題：簡易聲控電路。
（二）
探索活動
一、教師講述“聲控電路”由傳感器、控制器、執行器三部分組成，同時展示電路圖
1）傳感器——駐極體話筒BM，將聲波信號轉換成電信號。（輸入）
2）控制器——由三極管V1、V2、和語音集成電路518等組成，它們把電信號進行放大和處理，起到控制作用。（判斷）
3）執行器——揚聲器——它把電信號轉變?yōu)槁曇簟＃ㄝ敵觯?br/>二，教師簡單介紹駐極體話筒BM作用
學生找對應元器件
簡單講述電子控制電路的組成。
使學生對駐極體話筒有初步了解。
三、列出本電路所需電子元件清單，提問如何區分本電路所需的電阻和電容器。
四、學生練習連接電路并檢測電路。
教師提醒：（注意香蕉插頭與接線柱接觸不良，連好線電路不工作，首先檢查電路連接正確與否，其次檢查接觸是否良好）
學生回答
學生體驗。
學生回答
通過師生問答，教師再歸納，明確判斷方法。
學生通過實踐，發現問題，解決問題。
通過問答，使學生知道如何處理。
（三）
評價
總結
學生作品展示
本課小結
通過教師的肯定與贊賞，提高學生的自信心。感受獲得成功的喜悅。總結本堂課所學內容。
（四）
拓展
如何來實現不發聲，變成亮燈
如何來實現用光線或其它方式控制？
學生回答并實踐
激發學生的創新意識
