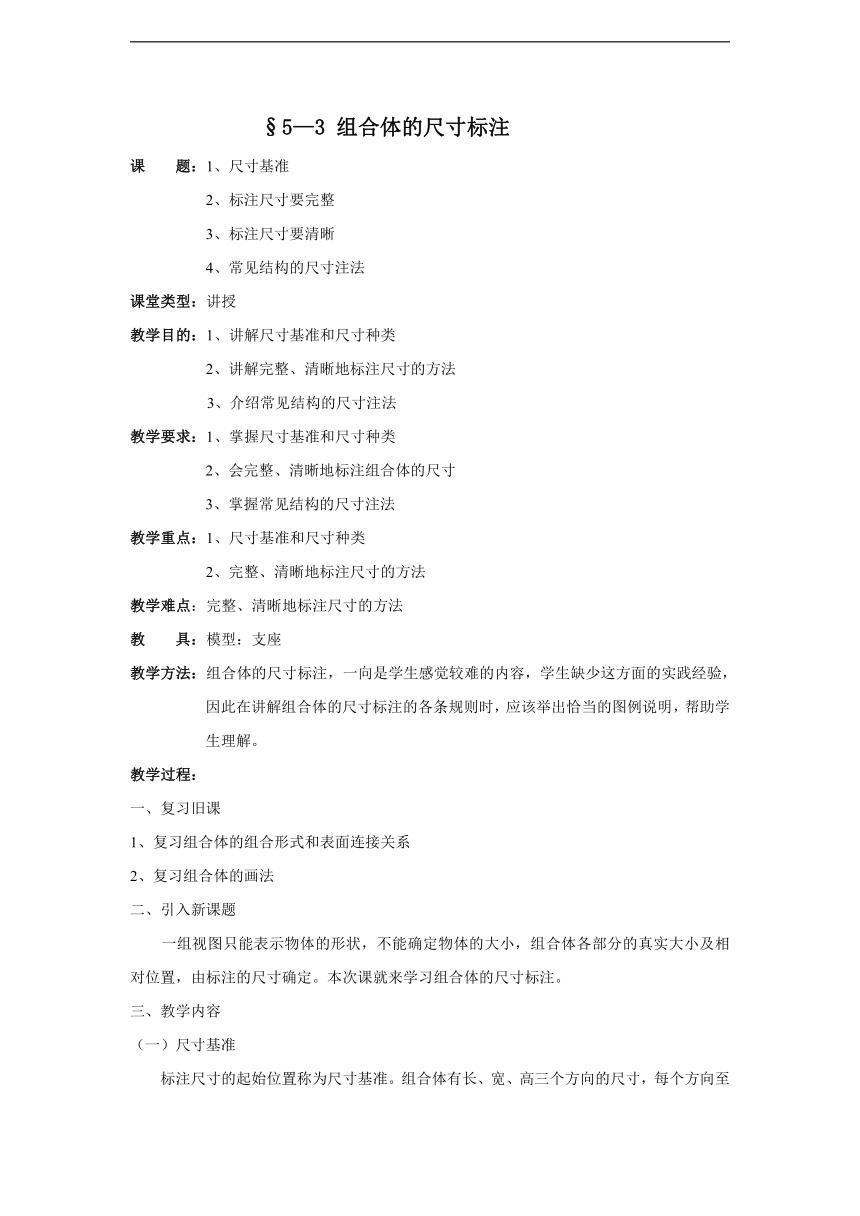

§5—3 組合體的尺寸標注
課 題：1、尺寸基準
2、標注尺寸要完整
3、標注尺寸要清晰
4、常見結構的尺寸注法
課堂類型：講授
教學目的：1、講解尺寸基準和尺寸種類
2、講解完整、清晰地標注尺寸的方法
3、介紹常見結構的尺寸注法
教學要求：1、掌握尺寸基準和尺寸種類
2、會完整、清晰地標注組合體的尺寸
3、掌握常見結構的尺寸注法
教學重點：1、尺寸基準和尺寸種類
2、完整、清晰地標注尺寸的方法
教學難點：完整、清晰地標注尺寸的方法
教 具：模型：支座
教學方法：組合體的尺寸標注，一向是學生感覺較難的內容，學生缺少這方面的實踐經驗，因此在講解組合體的尺寸標注的各條規則時，應該舉出恰當?shù)膱D例說明，幫助學生理解。21·cn·jy·com
教學過程：
一、復習舊課
1、復習組合體的組合形式和表面連接關系
2、復習組合體的畫法
二、引入新課題
一組視圖只能表示物體的形狀，不能確定物體的大小，組合體各部分的真實大小及相對位置，由標注的尺寸確定。本次課就來學習組合體的尺寸標注。2·1·c·n·j·y
三、教學內容
（一）尺寸基準
標注尺寸的起始位置稱為尺寸基準。組合體有長、寬、高三個方向的尺寸，每個方向至少應有一個尺寸基準。組合體的尺寸標注中，常選取對稱面、底面、端面、軸線或圓的中心線等幾何元素作為尺寸基準。在選擇基準時，每個方向除一個主要基準外，根據情況還可以有幾個輔助基準。基準選定后，各方向的主要尺寸（尤其是定位尺寸）就應從相應的尺寸基準進行標注。21cnjy.com

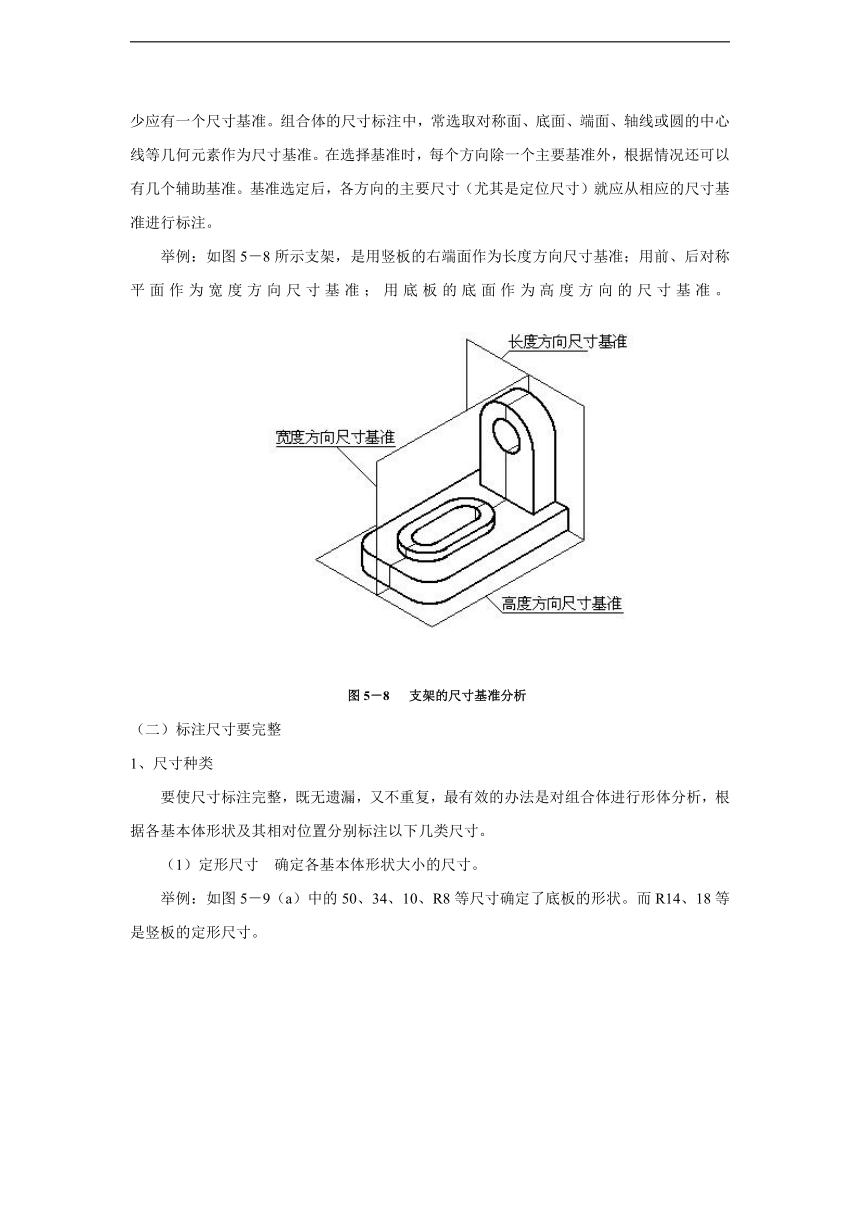

舉例：如圖5－8所示支架，是用豎板的右端面作為長度方向尺寸基準；用前、后對稱平面作為寬度方向尺寸基準；用底板的底面作為高度方向的尺寸基準。 21教育網
圖5－8 支架的尺寸基準分析
（二）標注尺寸要完整
1、尺寸種類
要使尺寸標注完整，既無遺漏，又不重復，最有效的辦法是對組合體進行形體分析，根據各基本體形狀及其相對位置分別標注以下幾類尺寸。21世紀教育網
（1）定形尺寸 確定各基本體形狀大小的尺寸。

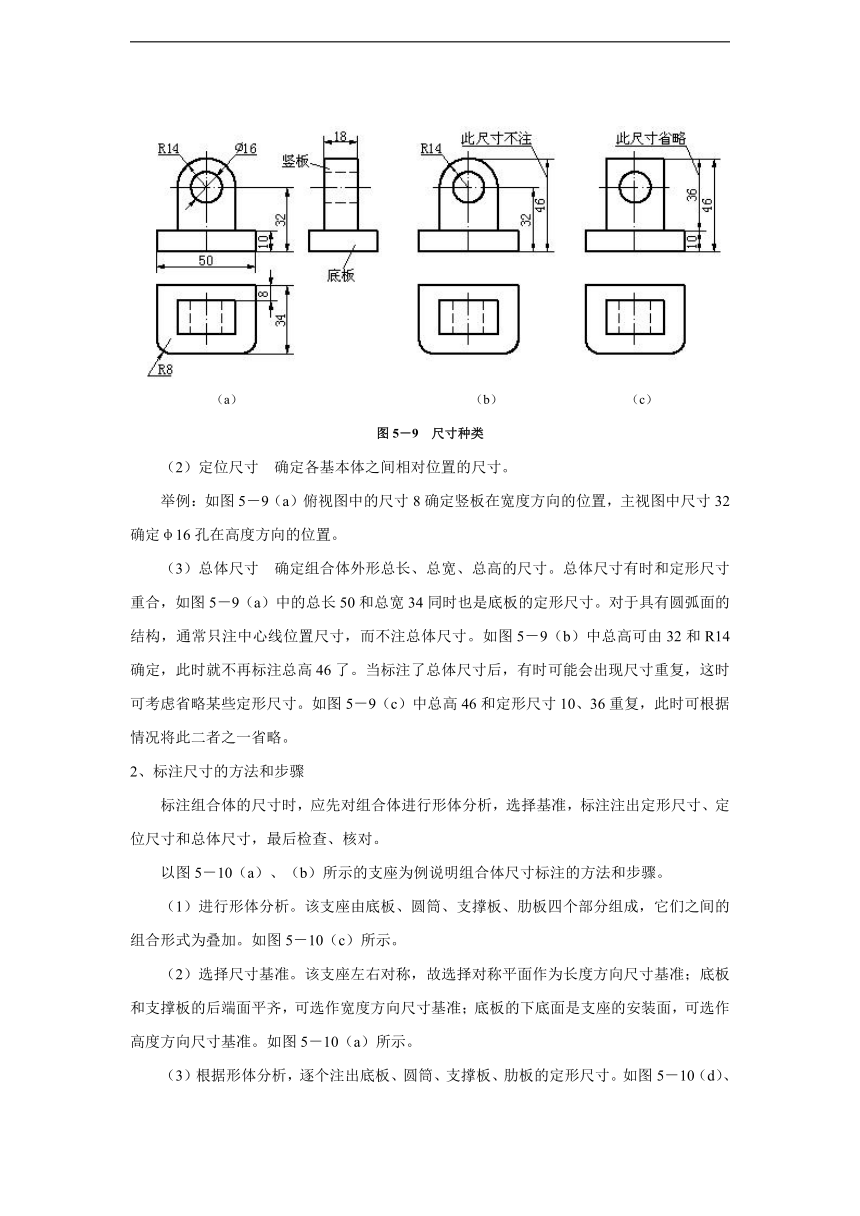

舉例：如圖5－9（a）中的50、34、10、R8等尺寸確定了底板的形狀。而R14、18等是豎板的定形尺寸。21*cnjy*com
（a） （b） （c）
圖5－9 尺寸種類
（2）定位尺寸 確定各基本體之間相對位置的尺寸。
舉例：如圖5－9（a）俯視圖中的尺寸8確定豎板在寬度方向的位置，主視圖中尺寸32確定φ16孔在高度方向的位置。【21cnj*y.co*m】
（3）總體尺寸 確定組合體外形總長、總寬、總高的尺寸。總體尺寸有時和定形尺寸重合，如圖5－9（a）中的總長50和總寬34同時也是底板的定形尺寸。對于具有圓弧面的結構，通常只注中心線位置尺寸，而不注總體尺寸。如圖5－9（b）中總高可由32和R14確定，此時就不再標注總高46了。當標注了總體尺寸后，有時可能會出現尺寸重復，這時可考慮省略某些定形尺寸。如圖5－9（c）中總高46和定形尺寸10、36重復，此時可根據情況將此二者之一省略。【21教育名師】
2、標注尺寸的方法和步驟
標注組合體的尺寸時，應先對組合體進行形體分析，選擇基準，標注注出定形尺寸、定位尺寸和總體尺寸，最后檢查、核對。【21教育】
以圖5－10（a）、（b）所示的支座為例說明組合體尺寸標注的方法和步驟。
（1）進行形體分析。該支座由底板、圓筒、支撐板、肋板四個部分組成，它們之間的組合形式為疊加。如圖5－10（c）所示。21*教*育*名*師
（2）選擇尺寸基準。該支座左右對稱，故選擇對稱平面作為長度方向尺寸基準；底板和支撐板的后端面平齊，可選作寬度方向尺寸基準；底板的下底面是支座的安裝面，可選作高度方向尺寸基準。如圖5－10（a）所示。21-cnjy*com
（3）根據形體分析，逐個注出底板、圓筒、支撐板、肋板的定形尺寸。如圖5－10（d）、
（e）所示。
（4）根據選定的尺寸基準，注出確定各部分相對位置的定位尺寸。如圖5－10（f）中確定圓筒與底板相對位置的尺寸32，以及確定底板上兩個φ8孔位置的尺寸34和26。
（5）標注總體尺寸。此圖中所示支座的總長與底板的長度相等，總寬由底板寬度和圓筒伸出部分長度確定，總高由圓筒軸線高度加圓筒直徑的一半決定，因此這幾個總體尺寸都已標出。
（6）檢查尺寸標注有無重復、遺漏，并進行修改和調整，最后結果如圖5－10（f）所
示。
（a）支座 （b）支座三視圖
（c）支座形體分析 （d）標注底板定形尺
（e）標注圓筒、支撐板、肋板定形尺寸 （f）標注定位尺寸、總體尺寸
圖5—10 支座的尺寸標注
（三）標注尺寸要清晰
標注尺寸不僅要求正確、完整，還要求清晰，以方便讀圖。為此，在嚴格遵守機械制圖國家標準的前提下，還應注意以下幾點：www.21-cn-jy.com
1、尺寸應盡量標注在反映形體特征最明顯的視圖上。
舉例：如圖5－10（d）中底板下部開槽寬度24和高度5，標注在反映實形的主視圖上較好。
2、同一基本形體的定形尺寸和確定其位置的定位尺寸，應盡可能集中標注在一個視圖上。
舉例：如圖5－10（f）上將兩個φ8圓孔的定形尺寸2×φ8和定位尺寸34、26集中標注在俯視圖上，這樣便于在讀圖時尋找尺寸。【21·世紀·教育·網】
3、直徑尺寸應盡量標注在投影為非圓的視圖上，而圓弧的半徑應標注在投影為圓的視圖上。
舉例：如圖5－10（e）中圓筒的外徑φ28標注在其投影為非圓的左視圖上，底板的圓角半徑R8標注在其投影為圓的俯視圖上。21·世紀*教育網
4、盡量避免在虛線上標注尺寸。
舉例：如圖5－10（e）將圓筒的孔徑φ16標注在主視圖上，而不是標注在俯、左視圖上，因為φ16孔在這兩個視圖上的投影都是虛線。www-2-1-cnjy-com
5、同一視圖上的平行并列尺寸，應按“小尺寸在內，大尺寸在外”的原則來排列，且尺寸線與輪廓線、尺寸線與尺寸線之間的間距要適當。2-1-c-n-j-y
6、尺寸應盡量配置在視圖的外面，以避免尺寸線與輪廓線交錯重疊，保持圖形清晰。
（四）常見結構的尺寸注法
圖5－11列出了組合體上一些常見結構的尺寸注法。要求學生熟記圖例。
（a） （b） （c）
（d） （e） （f）
圖5－11 常見結構的尺寸注法
四、小結
1、尺寸基準和尺寸種類
2、完整、清晰地標注尺寸的方法
3、常見結構的尺寸注法
五、布置作業
習題集5－3（1）～（8）
