通信
隨著計算機系統的應用和微機網絡的發展，通信功能越來越顯的重要。
通信分為串行通信和并行通信。
串并口設備對比圖
串行通信
串行通信是指外設和計算機間使用一根數據信號線，數據在一根數據信號線上一位一位地進行傳輸，每一位數據都占據一個固定的時間長度。
串行通信的普遍性
適合于遠距離傳輸；
——所用的傳輸線少，并且可以借助現成的電話網進行信息傳送
適合人－機交換設備和串行存儲的外部設備；

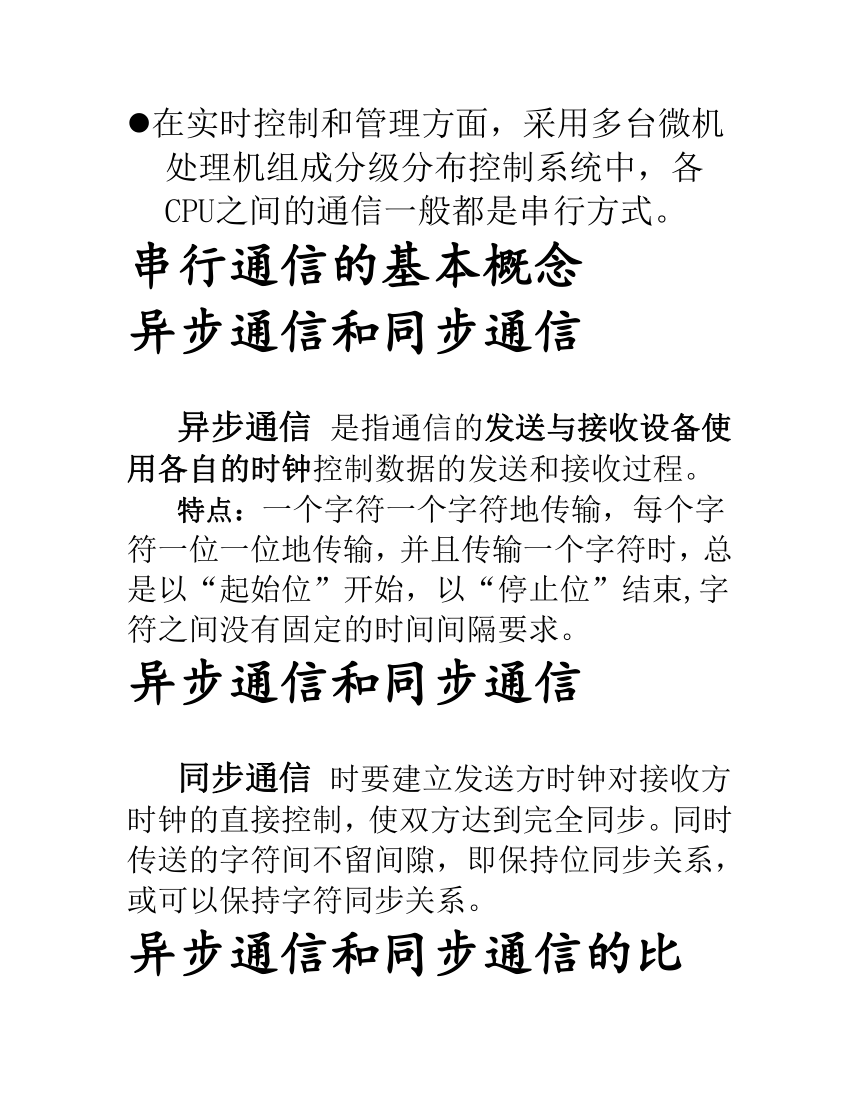

在實時控制和管理方面，采用多臺微機處理機組成分級分布控制系統中，各CPU之間的通信一般都是串行方式。
串行通信的基本概念
異步通信和同步通信
異步通信 是指通信的發送與接收設備使用各自的時鐘控制數據的發送和接收過程。
特點：一個字符一個字符地傳輸，每個字符一位一位地傳輸，并且傳輸一個字符時，總是以“起始位”開始，以“停止位”結束,字符之間沒有固定的時間間隔要求。
異步通信和同步通信
同步通信 時要建立發送方時鐘對接收方時鐘的直接控制，使雙方達到完全同步。同時傳送的字符間不留間隙，即保持位同步關系，或可以保持字符同步關系。

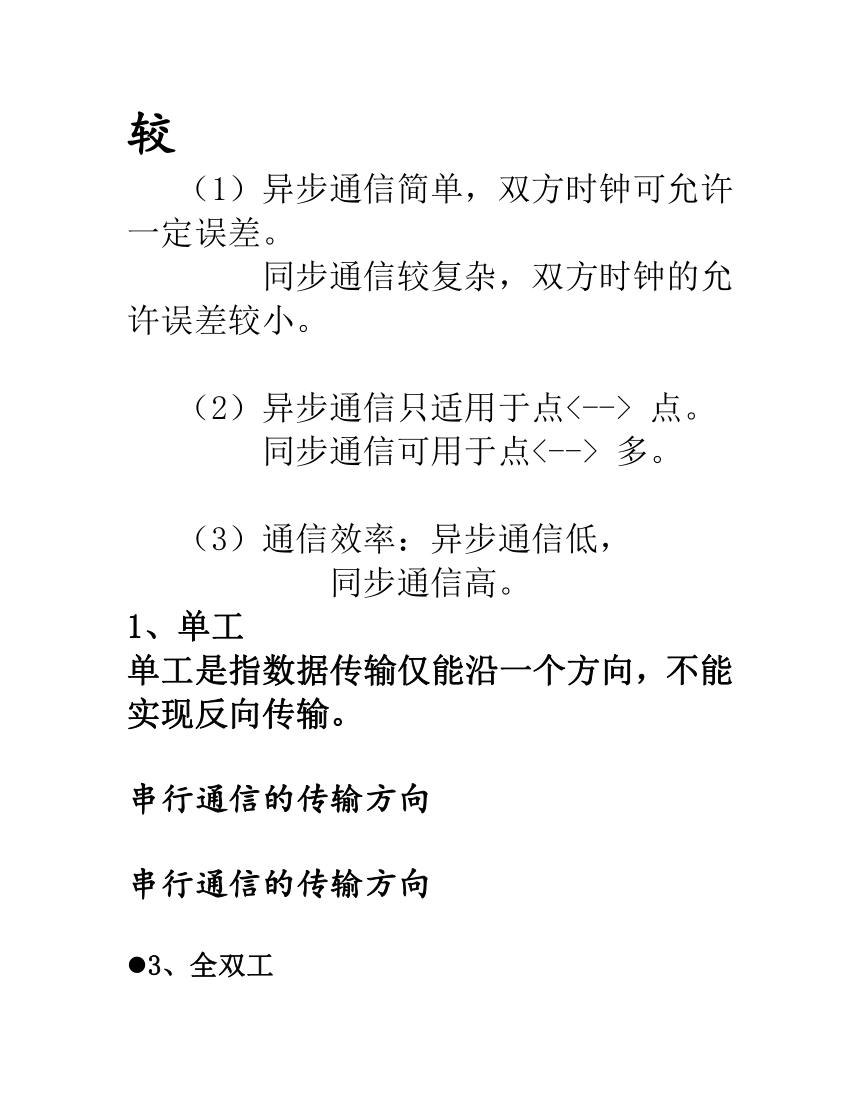

異步通信和同步通信的比較
（1）異步通信簡單，雙方時鐘可允許一定誤差。
同步通信較復雜，雙方時鐘的允許誤差較小。
（2）異步通信只適用于點<--> 點。
同步通信可用于點<--> 多。
（3）通信效率：異步通信低，
同步通信高。
1、單工單工是指數據傳輸僅能沿一個方向，不能實現反向傳輸。
串行通信的傳輸方向
串行通信的傳輸方向

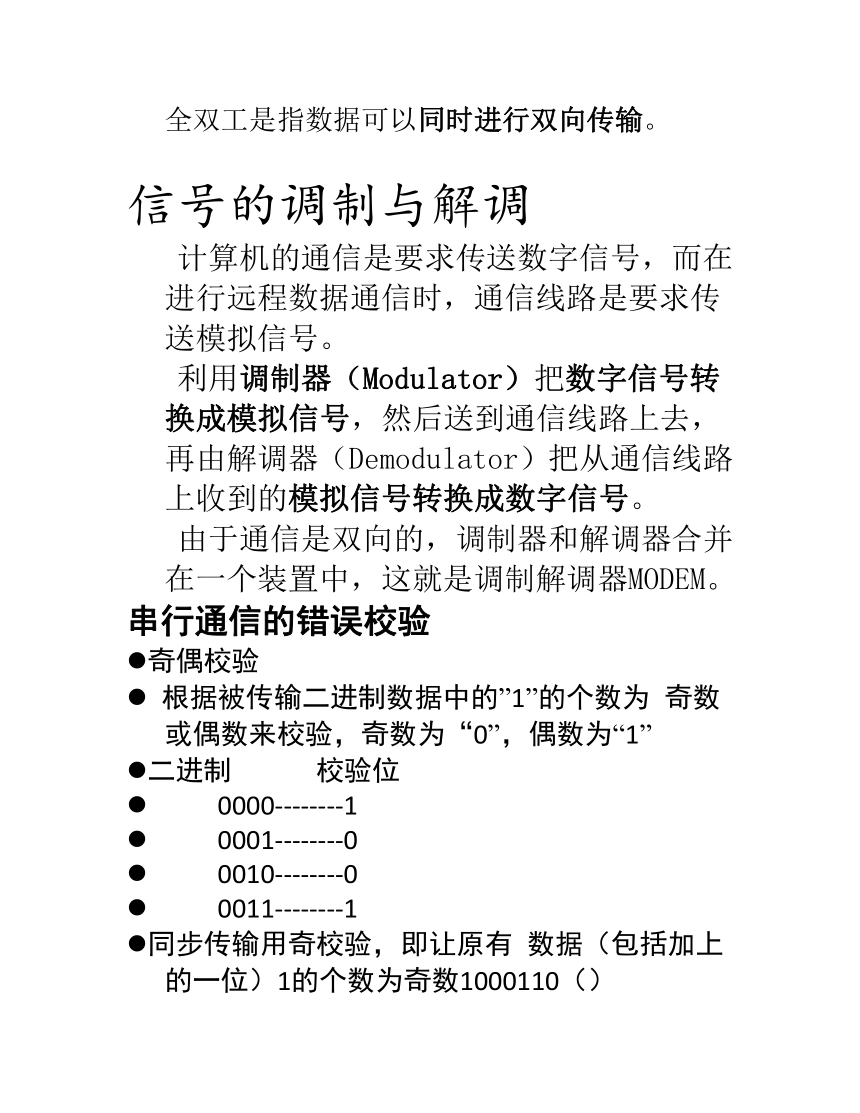

3、全雙工全雙工是指數據可以同時進行雙向傳輸。
信號的調制與解調
計算機的通信是要求傳送數字信號，而在進行遠程數據通信時，通信線路是要求傳送模擬信號。
利用調制器（Modulator）把數字信號轉換成模擬信號，然后送到通信線路上去，再由解調器（Demodulator）把從通信線路上收到的模擬信號轉換成數字信號。
由于通信是雙向的，調制器和解調器合并在一個裝置中，這就是調制解調器MODEM。
串行通信的錯誤校驗
奇偶校驗
根據被傳輸二進制數據中的”1”的個數為 奇數或偶數來校驗，奇數為“0”，偶數為“1”
二進制 校驗位
0000--------1
0001--------0
0010--------0
0011--------1
同步傳輸用奇校驗，即讓原有 數據（包括加上的一位）1的個數為奇數1000110（）

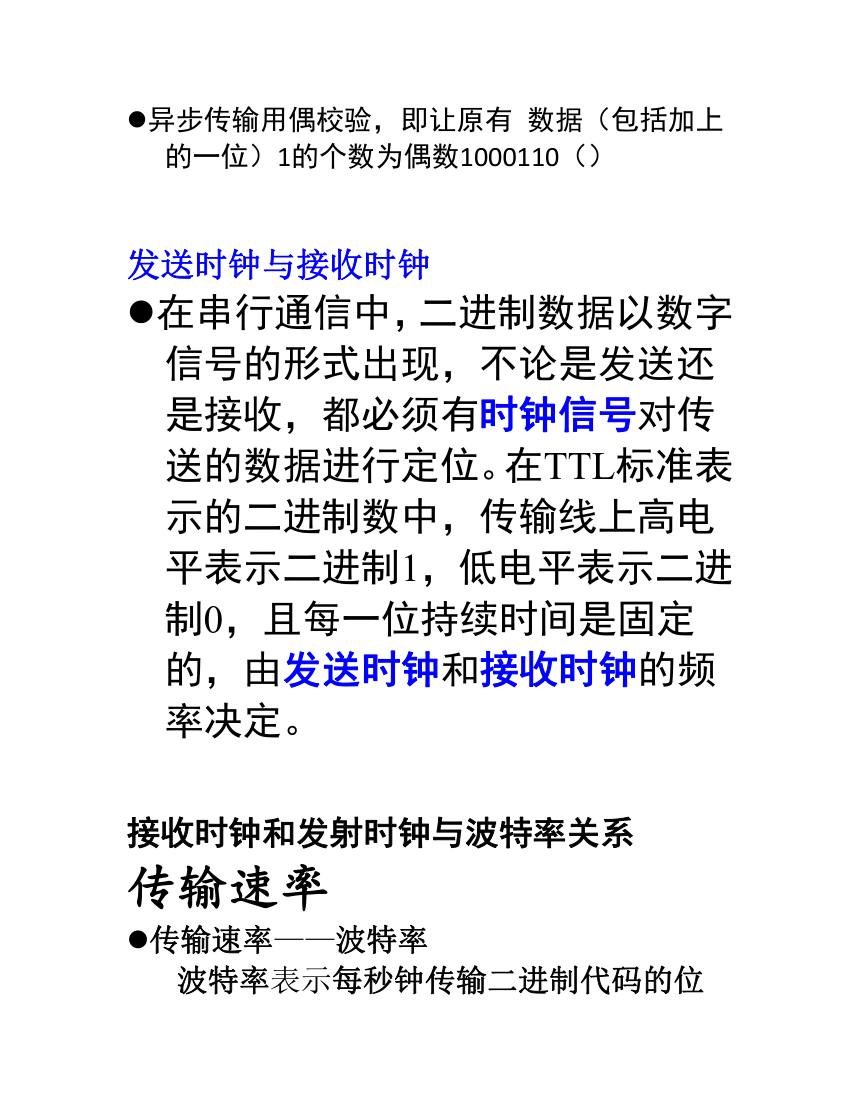

異步傳輸用偶校驗，即讓原有 數據（包括加上的一位）1的個數為偶數1000110（）
發送時鐘與接收時鐘
在串行通信中，二進制數據以數字信號的形式出現，不論是發送還是接收，都必須有時鐘信號對傳送的數據進行定位。在TTL標準表示的二進制數中，傳輸線上高電平表示二進制1，低電平表示二進制0，且每一位持續時間是固定的，由發送時鐘和接收時鐘的頻率決定。
接收時鐘和發射時鐘與波特率關系
傳輸速率
傳輸速率——波特率
波特率表示每秒鐘傳輸二進制代碼的位數。
單位是：位／秒。
波特率因子
波特率因子。在波特率指定后，輸入移位寄存器/輸出移位寄存器在接收時鐘和發送時鐘控制下，按指定的波特率速度進行移位，一般幾個時鐘脈沖移位一次，此時要求接收時鐘和發送時鐘的時鐘周期是波特率的16、32或64倍。波特率因子就是發送或接收1個數據（1個數據位）所需要的時鐘脈沖個數，其單位是1/位，即1/Baud，或Baud-1
波特率因子常用為16、32或64倍。
【例1-5】 設波特率為9600，波特率因子為32，則接收時鐘和發送時鐘的頻率為多少？
解：根據公式F = n × B可知，波特率B為9600，波特率因子n為32，則接收時鐘和發送時鐘的頻率為：F = 9600 × 32 = 297200 Hz。
UART串口通信編程
MSCOMM控件的使用
一般有兩種實現途徑：其一就是使用MSCOMM控件，此控件提供很多方便操作的屬性和方法，利用它們可以很方便地實現你的目的；另外一種途徑就是使用Windows API，微軟為開發者提供了很多相關的串行操作的編程接口，使用這些接口，可以很完成更為強大的功能。
MSCOMM控件的使用
由于Visual Basic 的串行通信控件并不會出現在工具箱中，當我們需要MSComm控件時，讓它出現在工具箱中的操作步驟如下 :
（ 1 ）單擊[工程]菜單。
（ 2 ）在工程菜單中選擇[部件]命令。
（ 3 ）打開[部件]對話框，選中Microsoft Comm Control 6.0 復選框。
（ 4 ）單擊[應用]或[確定]按鈕，即可在工具箱中見到“電話盒（MSComm）”的圖標，如圖3.3所示，我們就可以將MSComm控件加載，進行串行通信。
MSCOMM控件的使用
CommPort屬性
CommPort屬性用于設置或返回通信連接端口號碼。程序必須指定所要使用的串行端口的號碼，Ｗindows系統會使用所設置的通信端口與外界進行通信。程序可借助此屬性返回所使用的連接端口號碼。在此所設置的通信端口號由１開始往上遞增，MSComm控件的最大值是16，當使用的通信端口號碼超過16時，此控件會生成錯誤信息。
例子：
MSComm1.CommPort = 1
指定使用COM1進行通信傳輸。
MSCOMM控件的使用
Settings屬性用于設置初始化參數。以字符的形式設置或返回聯機速率、奇偶校驗、數據位、停止位等4個參數。其格式為為“BBBB，P，D，S”，其中BBBB表示聯機速率，P表示奇偶校驗位檢查方式，D表示數據位數，S表示停止位數。默認值是“9600，N，8，1”，它表示所使用的通信端口是以每秒9600位的速率進行傳輸，不進行奇偶校驗的檢查，每個數據單元是8個位，而停止位是1個位，而這4項必須是按照順序，不可前后對調；其中的字母N可以是大寫或小寫。
Setting設置完成之后，所傳輸及接受的字符串便以此設置為準，使用RS-232通信的雙方，Setting必須完全一樣，彼此才能順利地通信，否則雙方將無法正確接收到彼此所傳輸?shù)男盘?br/> 例子：MSComm1.Settings = "9600,n,8,1"
MSCOMM控件的使用
PortOpen
PortOpen屬性用于設置或返回通信連接端口的狀態。使用串行端口之前必須先將要使用的串行端口打開，而在使用完畢之后，也必須執行關閉操作。串行通信端口各項功能都是在PortOpen的True與False之間完成的，若尚未打開通信端口就進行數據的傳輸，系統將顯示錯誤信息；而完成傳輸工作后若不關閉通信端口，在Visual Basic的設計中，會在應用程序結束時同時關閉通信端口。
例子：MSComm1.PortOpen = True
MSComm1.PortOpen = False
MSCOMM控件的使用
Output屬性
Output屬性用于將要發送的數據輸入傳輸緩沖區。當程序需要傳輸字符串到對方時，可將字符串使用此命令輸入輸出緩沖區，一般的數據均是在送達輸出緩沖區后隨即被送出，當MSComm控件設置有發送閾值屬性時，則會生成事件(SThreshold,請看隨后的說明)。
例如：MSComm1.Output=”ABCDE”，此即將ABCDE這5個字符通過RS-232串行通信端口發送出去。
MSCOMM控件的使用
InputLen屬性
InputLen屬性用于指定由串行端口讀入的字符串長度或字節數。Visual Basic程序可使用Input命令將存放在輸入緩沖區的字符讀入，但要指定所讀入的字符長度則需要設置本屬性。若指定讀取的單位是字節，則是讀入的字節的個數。
例如：MSComm1.InputLen=10,當程序執行Input命令時，只會讀取10個字符。假設在輸入緩沖區中有55個字符，而設置的IputLen屬性是10，由于第一次的Input命令會按InputLen屬性而讀取10個字符進來，因此要全部讀完所有的數據需要執行6次Input命令。如果我們需要對固定的字符串的長度進行特別的運算或判斷時，就必須使用InputLen屬性。另外，若InputMode屬性指定的是讀入字節，則本屬性批的就是每次讀入的字節數目。
MSCOMM控件的使用
通信步驟
通常我們以下面的步驟來使用Visual Basic的MSComm控件進行通信控制：
（ 1 ） 加入通信控件。也就是MSComm控件。
（ 2 ） 設置通信端口號碼。即CommPort屬性。
（ 3 ） 設置通信協議。即HandShaking屬性。
（ 4 ） 設置傳輸速度等參數。即Settings屬性。
（ 5 ） 設置其他參數。必要時再加上其他的屬性設置。
（ 6 ） 打開通信端口。即PortOpen 屬性設成True。
（ 7 ） 送出字符串或讀入字符串。使用Input及Output屬性。
8 ） 使用完MSComm通信控件后，將通信端口關閉。即PortOpen屬性設成False。
串口通信程序代碼
Private Sub Option1_Click()
On Error Resume Next
MSComm1.PortOpen = False
MSComm1.CommPort = 1
MSComm1.Settings = "9600,n,8,1"
MSComm1.PortOpen = True
If MSComm1.PortOpen = True Then
Text1.Text = "藍牙可以使用"
Command1.Visible = True
Command2.Visible = True
Else
Text1.Text = "藍牙無法使用"
End If
End Sub
串口通信程序代碼
Private Sub Command1_Click()
Text1.Text = "正在連接...."
MSComm1.Output = "1"
Text1.Text = "發送開燈信號成功"
Image1.Picture = LoadPicture(App.Path + "open.bmp")
End Sub
串口通信程序代碼
Private Sub Command2_Click()
Text1.Text = "正在連接...."
MSComm1.Output = "2"
Text1.Text = "發送關燈信號成功"
Image1.Picture = LoadPicture(App.Path + "close.bmp")
End Sub
