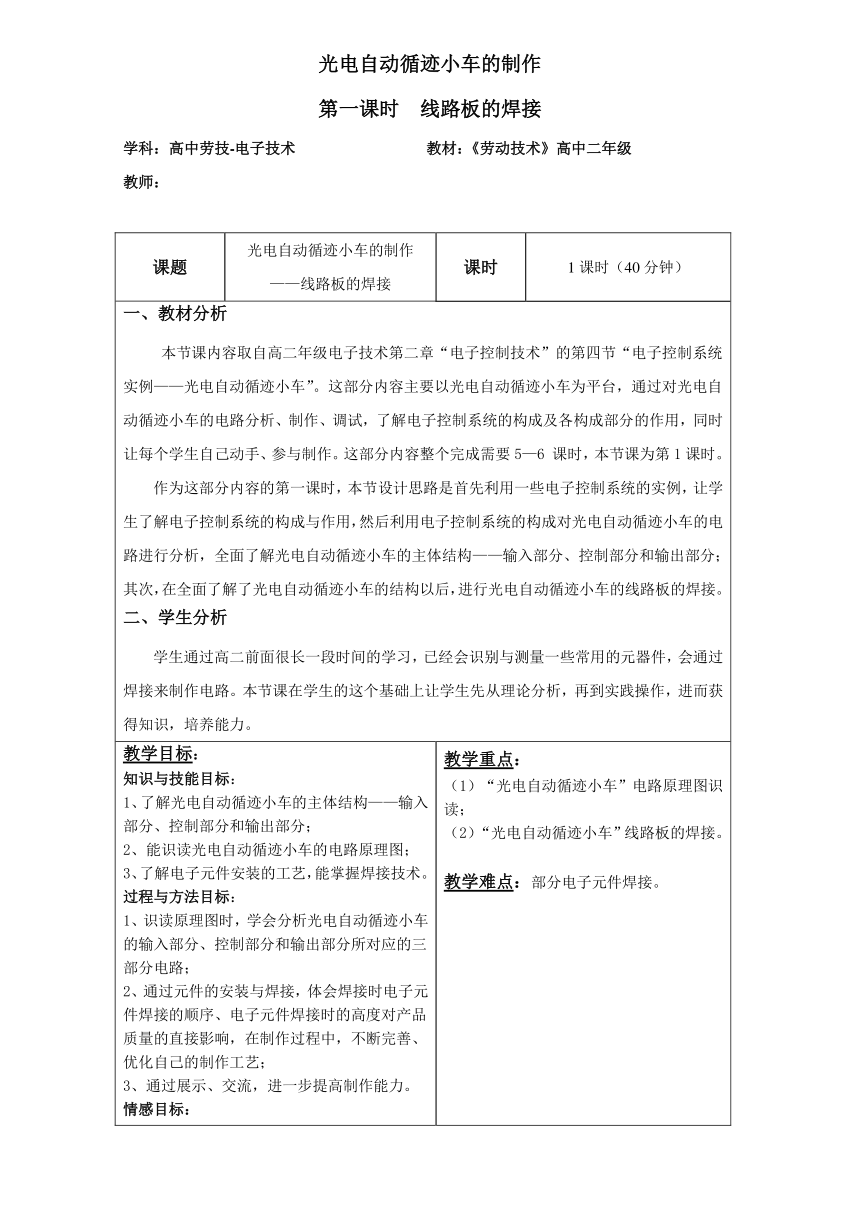

光電自動循跡小車的制作第一課時 線路板的焊接
學科：高中勞技-電子技術 教材：《勞動技術》高中二年級
教師：
課題
光電自動循跡小車的制作
——線路板的焊接
課時
1課時（40分鐘）
教材分析
本節課內容取自高二年級電子技術第二章“電子控制技術”的第四節“電子控制系統實例——光電自動循跡小車”。這部分內容主要以光電自動循跡小車為平臺，通過對光電自動循跡小車的電路分析、制作、調試，了解電子控制系統的構成及各構成部分的作用，同時讓每個學生自己動手、參與制作。這部分內容整個完成需要5—6 課時，本節課為第1課時。
作為這部分內容的第一課時，本節設計思路是首先利用一些電子控制系統的實例，讓學生了解電子控制系統的構成與作用，然后利用電子控制系統的構成對光電自動循跡小車的電路進行分析，全面了解光電自動循跡小車的主體結構——輸入部分、控制部分和輸出部分；其次，在全面了解了光電自動循跡小車的結構以后，進行光電自動循跡小車的線路板的焊接。
學生分析
學生通過高二前面很長一段時間的學習，已經會識別與測量一些常用的元器件，會通過焊接來制作電路。本節課在學生的這個基礎上讓學生先從理論分析，再到實踐操作，進而獲得知識，培養能力。
教學目標：
知識與技能目標：1、了解光電自動循跡小車的主體結構——輸入部分、控制部分和輸出部分；
2、能識讀光電自動循跡小車的電路原理圖；
3、了解電子元件安裝的工藝，能掌握焊接技術。
過程與方法目標：
1、識讀原理圖時，學會分析光電自動循跡小車的輸入部分、控制部分和輸出部分所對應的三部分電路；
2、通過元件的安裝與焊接，體會焊接時電子元件焊接的順序、電子元件焊接時的高度對產品質量的直接影響，在制作過程中，不斷完善、優化自己的制作工藝；
3、通過展示、交流，進一步提高制作能力。
情感目標：
1、培養一絲不茍的科學態度和良好的質量意
識；
2、通過學生自己制作光電自動循跡小車所帶來的成功與喜悅，激發學生學習電子技術的興趣。
教學重點：
（1）“光電自動循跡小車”電路原理圖識讀；
（2）“光電自動循跡小車”線路板的焊接。
教學難點：部分電子元件焊接。
教學準備：
萬用表、電烙鐵、平口鉗、鑷子、焊錫絲以及“光電自動循跡小車”套件

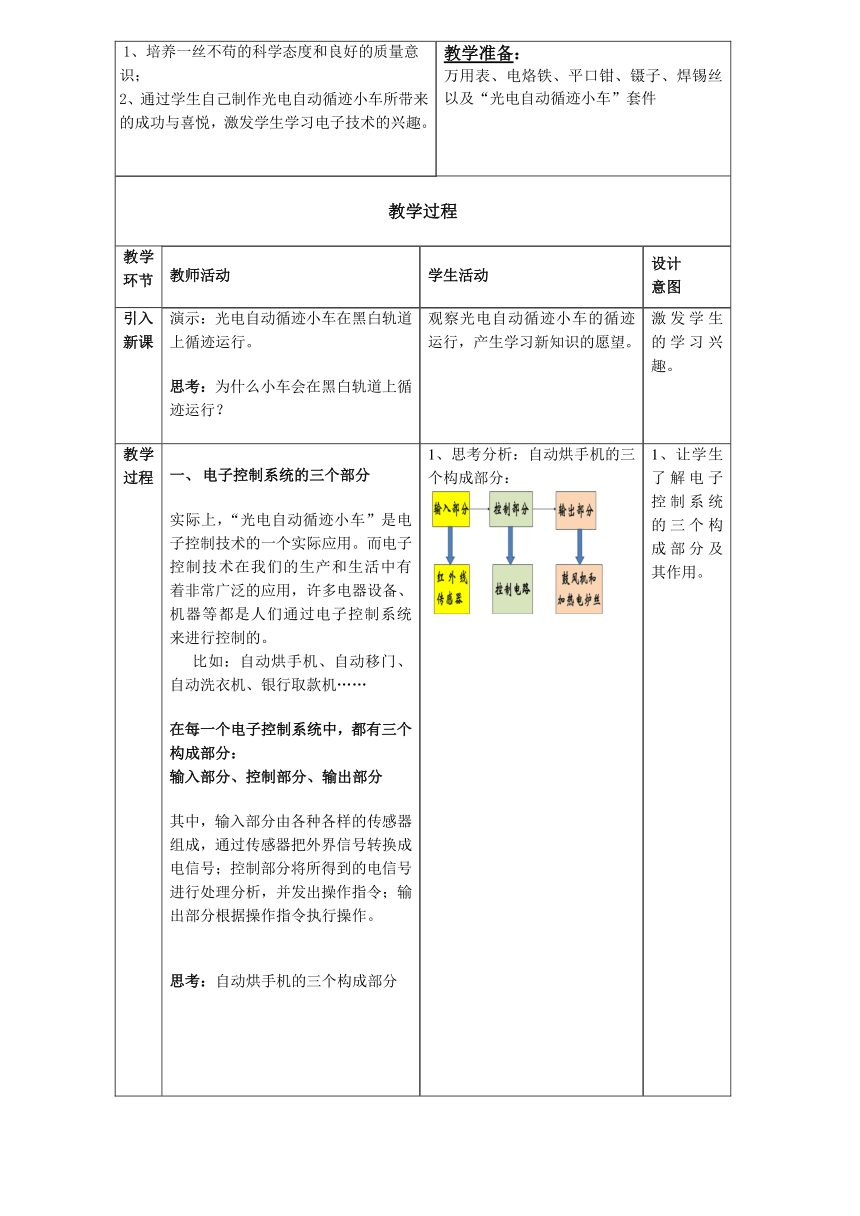

教學過程
教學環節
教師活動
學生活動
設計
意圖
引入
新課
演示：光電自動循跡小車在黑白軌道上循跡運行。
思考：為什么小車會在黑白軌道上循跡運行？
觀察光電自動循跡小車的循跡運行，產生學習新知識的愿望。
激發學生的學習興趣。
教學過程
電子控制系統的三個部分
實際上，“光電自動循跡小車”是電子控制技術的一個實際應用。而電子控制技術在我們的生產和生活中有著非常廣泛的應用，許多電器設備、機器等都是人們通過電子控制系統來進行控制的。
比如：自動烘手機、自動移門、自動洗衣機、銀行取款機……
在每一個電子控制系統中，都有三個構成部分：
輸入部分、控制部分、輸出部分
其中，輸入部分由各種各樣的傳感器組成，通過傳感器把外界信號轉換成電信號；控制部分將所得到的電信號進行處理分析，并發出操作指令；輸出部分根據操作指令執行操作。
思考：自動烘手機的三個構成部分
1、思考分析：自動烘手機的三個構成部分：
1、讓學生了解電子控制系統的三個構成部分及其作用。
教學過程
二、光電自動循跡小車的電路原理
一眼看去，電路圖非常復雜，但是再詳細觀察會發現，由于帶動小車兩個輪子的電路是一樣的，所以這個電路原理圖上下對稱，可以一分為二為看；再者又可以根據電子控制系統的三個構成部分來對電路進行分解,這樣看似復雜的電路原理圖就可以清晰地進行識讀了。
演示：小車的三個部分的協同運行
在白色軌道上：紅外發射二極管發射出紅外線，大部分被白色軌道發射，然后被紅外接收三極管接收，控制電路接收到這個信號，發出指令，馬達運行；
在黑色軌道上：紅外發射二極管發射出紅外線，大部分被黑色軌道吸收，然后幾乎很少被紅外接收三極管接收，控制電路接收到這個信號，發出指令，馬達幾乎停止運行；
線路板上部分元件焊接

電子元件的焊接順序：
由低到高
電阻的焊接
四、展示學生作品，總結交流
2、利用電子控制系統的構成對光電自動循跡小車的電路進行分析，全面了解光電自動循跡小車的主體結構——輸入部分、控制部分和輸出部分；
電阻的焊接：
測量電阻：
用萬用表歐姆檔測量電阻，分別測出每個電阻的阻值。
安裝電阻：
根據線路板上電阻符號的大小，用鑷子對電阻進行彎折，然后整齊地安裝在線路板上相應的位置。
焊接電阻
用電烙鐵進行焊接，要求焊點圓潤飽滿。
4、通過展示、交流，進一步提高制作能力。
2、讓學生學會識讀電路原理圖，了解光電自動循跡小車的主體結構——輸入部分、控制部分和輸出部分，以及各部分的作用。
3、培養學生的動手能力；規范操作，養成良好的行
為習慣。
4、成果展示
