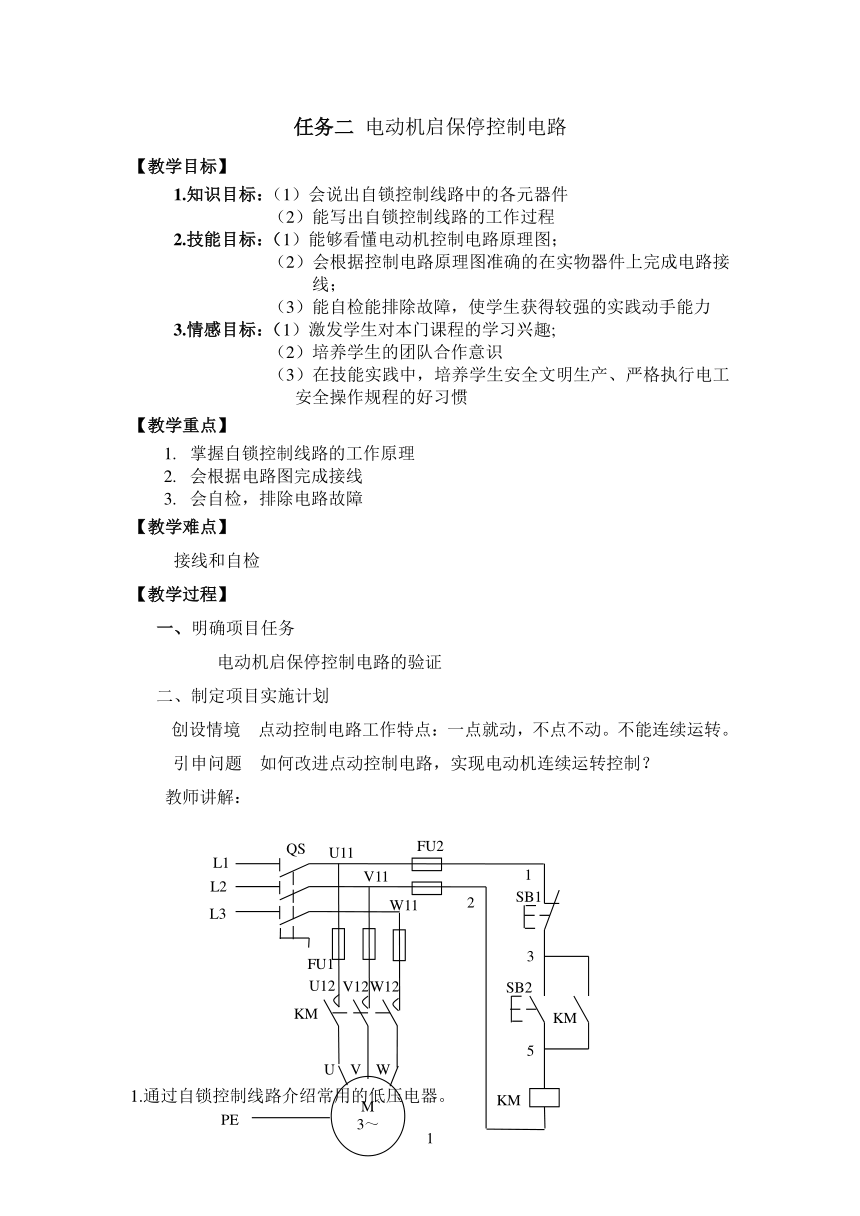

任務二 電動機啟保?？刂齐娐?br/>【教學目標】
1.知識目標：（1）會說出自鎖控制線路中的各元器件
（2）能寫出自鎖控制線路的工作過程
2.技能目標：（1）能夠看懂電動機控制電路原理圖；
（2）會根據控制電路原理圖準確的在實物器件上完成電路接線；
（3）能自檢能排除故障，使學生獲得較強的實踐動手能力
3.情感目標：（1）激發學生對本門課程的學習興趣;
（2）培養學生的團隊合作意識
（3）在技能實踐中，培養學生安全文明生產、嚴格執行電工安全操作規程的好習慣
【教學重點】
掌握自鎖控制線路的工作原理
會根據電路圖完成接線
會自檢，排除電路故障
【教學難點】
接線和自檢
【教學過程】
一、明確項目任務
電動機啟保停控制電路的驗證
二、制定項目實施計劃
創設情境 點動控制電路工作特點：一點就動，不點不動。不能連續運轉。
引申問題 如何改進點動控制電路，實現電動機連續運轉控制？
教師講解：

1.通過自鎖控制線路介紹常用的低壓電器。
組合開關：又稱轉換開關，供手動不頻繁的接通和斷開電路、換接電源和負載以及控制5KW以下小容量異步電動機的啟動、停止和正反轉。
熔斷器：熔斷器是低壓配電網絡和電力拖動系統中主要用作短路保護的電器。使用時串聯在被保護的電路中，當電路發生短路故障，通過熔斷器的電流達到或超過某一規定值時，以其自身產生的熱量使熔體熔斷，從而自動分?jǐn)嚯娐?，起到保護作用。
按鈕：按鈕是一種具有用人體某一部分（一般為手指或手掌）所施加力而操作的操動器，并具有儲能（彈簧）復位的一種控制開關。
交流接觸器：接觸器是一種自動的電磁式開關，適用于遠距離頻繁地接通或斷開交流主電路及大容量控制電路。
2.控制電路工作原理：先合上電源開關QS。

當松開SB2，其常開觸頭恢復分?jǐn)嗪?，因?yàn)榻佑|器KM的常開輔助觸頭閉合時已將SB2短接，控制電路仍保持接通，所以接觸器KM繼續得電，電動機M實現連續運轉。象這種當松開啟動按鈕SB2后，KM通過自身常開輔助觸頭而使線圈保持得電的作用叫做自鎖。當啟動按鈕SB2并聯起自鎖作用的常開輔助觸頭叫自鎖觸頭。
當按下SB1，其常閉觸頭恢復閉合后，因接觸器KM的自鎖觸頭在切斷控制電路時已分?jǐn)啵獬俗枣i，SB2也是分?jǐn)嗟?，所以接觸器KM不能得電，電動機M也不會轉動。
接觸器自鎖控制線路不但能使電動機連續運轉，而且具有欠壓和失壓（或零壓）保護作用。
三、項目實施
1.根據電路原理圖，各組清理所需元器件
組合開關或電源開關（1個） 熔斷器（5個） 交流接觸器（1個）
按鈕（2個） 三相異步電動機（1個） 導線（若干）
根據電路原理圖，教師示范，學生進行實踐操作
教師整體巡查
對學生個別指導（元件布置，導線處理，布線接線）
四、檢查評估
1.學生：組內比較評價；小組間互評；修正、完善
2.教師：與學生互動，鼓勵引導；個別點評；整體評價；學生作品展示
五、作業布置
在本堂控制電路的基礎上設計一個具有過載保護的電動機單向連續運轉控制電路
六、整理元器件和衛生打掃
【課后反思】
