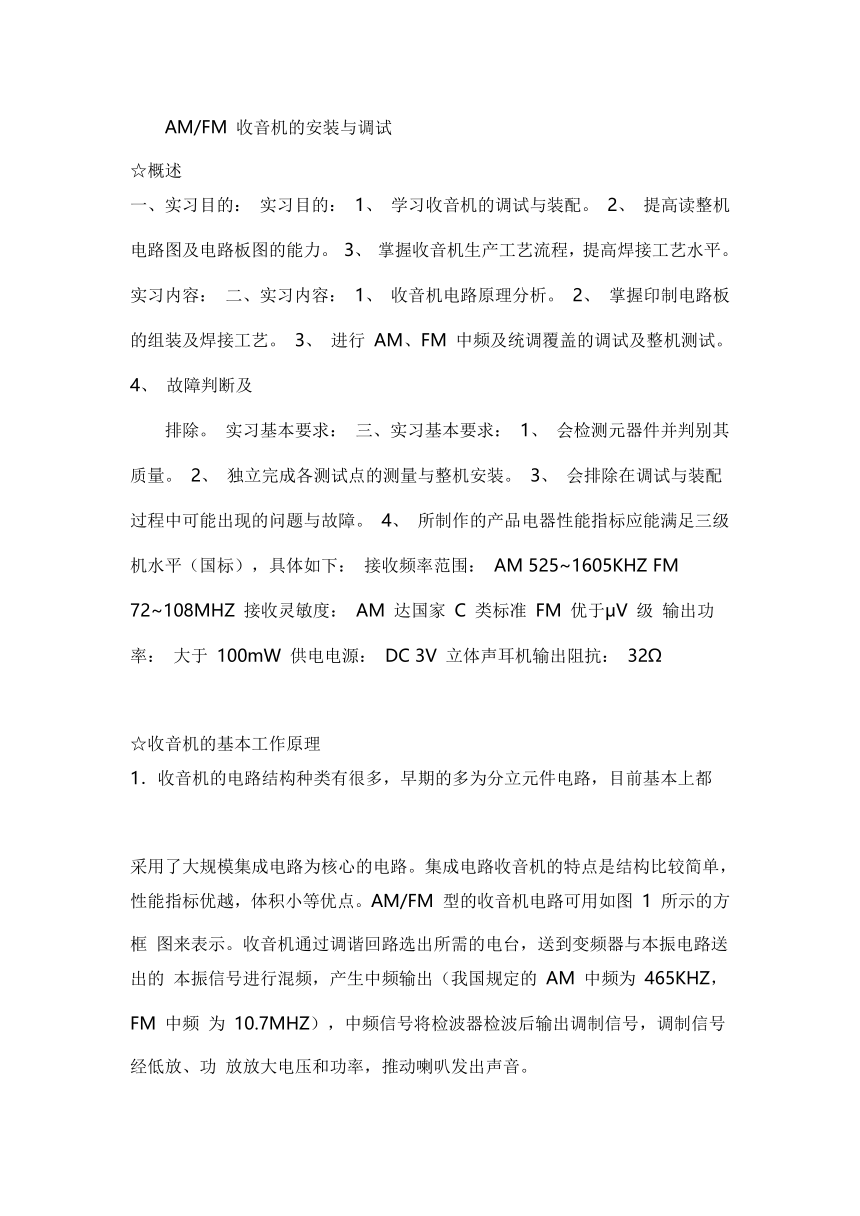

AM/FM 收音機的安裝與調試☆概述一、實習目的： 實習目的： 1、 學習收音機的調試與裝配。 2、 提高讀整機電路圖及電路板圖的能力。 3、 掌握收音機生產工藝流程，提高焊接工藝水平。 實習內容： 二、實習內容： 1、 收音機電路原理分析。 2、 掌握印制電路板的組裝及焊接工藝。 3、 進行 AM、FM 中頻及統調覆蓋的調試及整機測試。 4、 故障判斷及

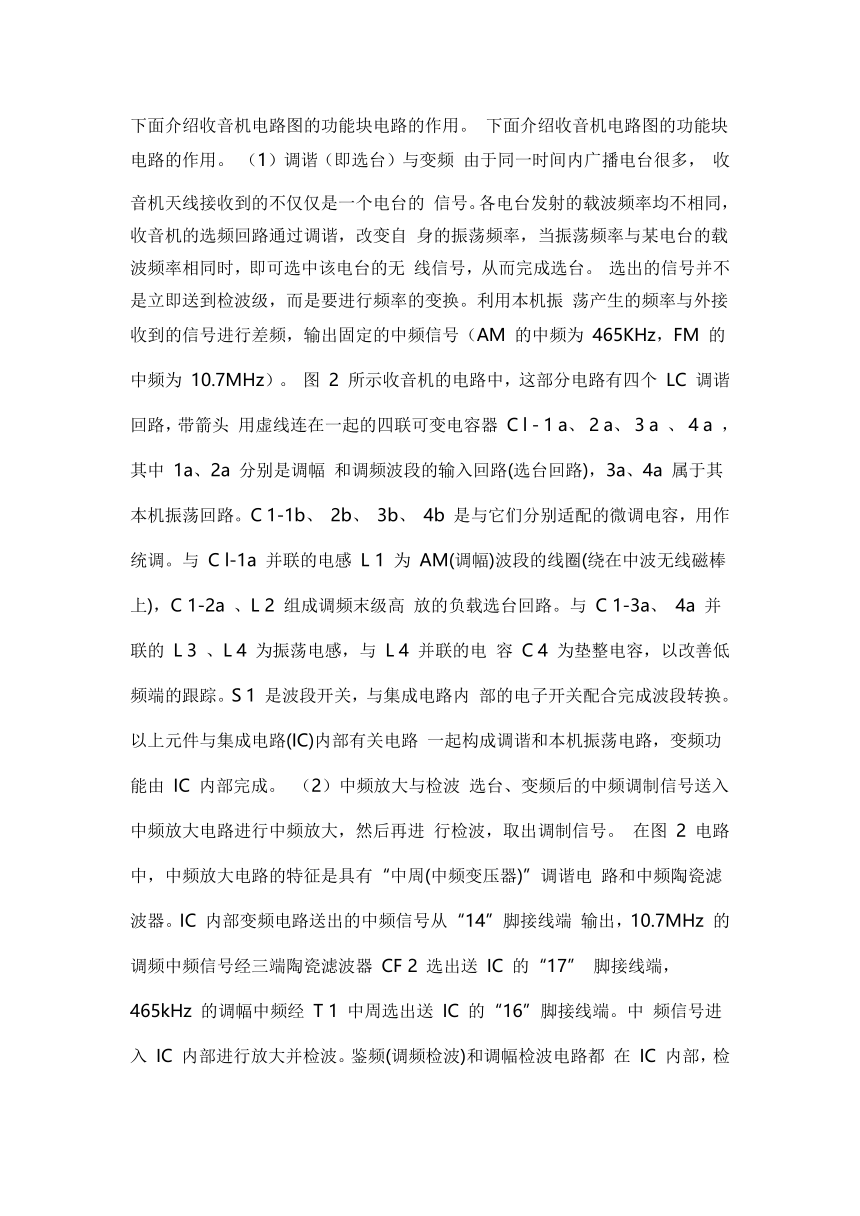

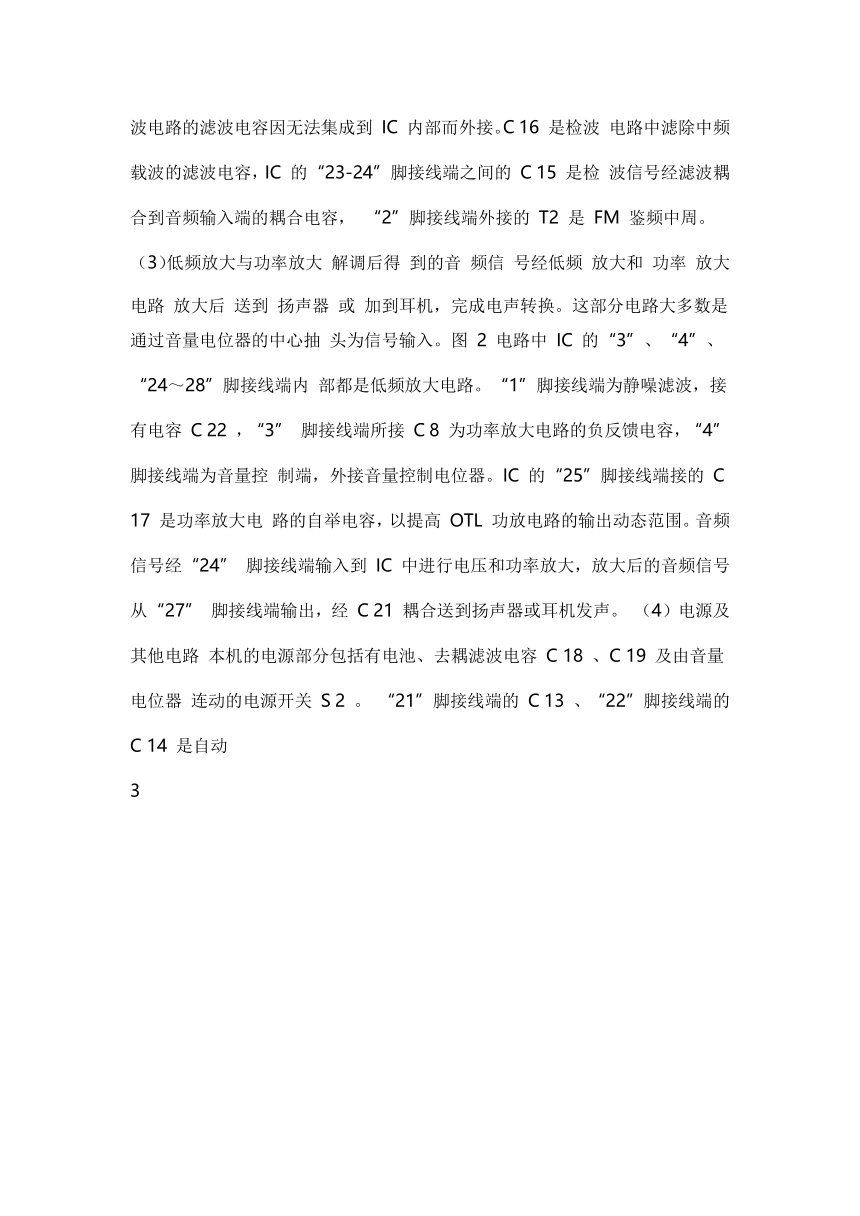

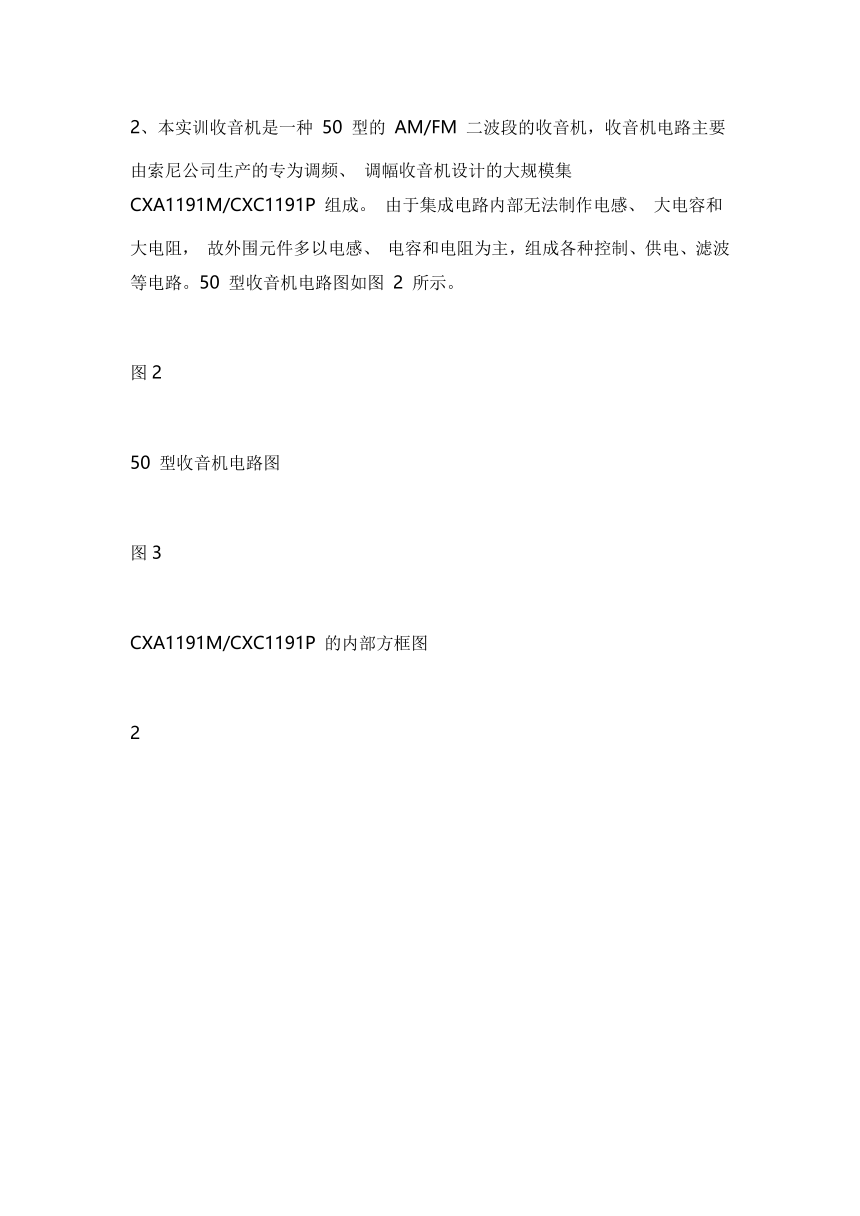

排除。 實習基本要求： 三、實習基本要求： 1、 會檢測元器件并判別其質量。 2、 獨立完成各測試點的測量與整機安裝。 3、 會排除在調試與裝配過程中可能出現的問題與故障。 4、 所制作的產品電器性能指標應能滿足三級機水平（國標），具體如下： 接收頻率范圍： AM 525~1605KHZ FM 72~108MHZ 接收靈敏度： AM 達國家 C 類標準 FM 優于μV 級 輸出功率： 大于 100mW 供電電源： DC 3V 立體聲耳機輸出阻抗： 32Ω☆收音機的基本工作原理1．收音機的電路結構種類有很多，早期的多為分立元件電路，目前基本上都采用了大規模集成電路為核心的電路。集成電路收音機的特點是結構比較簡單， 性能指標優越，體積小等優點。AM/FM 型的收音機電路可用如圖 1 所示的方框 圖來表示。收音機通過調諧回路選出所需的電臺，送到變頻器與本振電路送出的 本振信號進行混頻，產生中頻輸出（我國規定的 AM 中頻為 465KHZ，FM 中頻 為 10.7MHZ），中頻信號將檢波器檢波后輸出調制信號，調制信號經低放、功 放放大電壓和功率，推動喇叭發出聲音。圖1AM/FM 型收音機電路方框圖12、本實訓收音機是一種 50 型的 AM/FM 二波段的收音機，收音機電路主要 由索尼公司生產的專為調頻、 調幅收音機設計的大規模集 CXA1191M/CXC1191P 組成。 由于集成電路內部無法制作電感、 大電容和大電阻， 故外圍元件多以電感、 電容和電阻為主，組成各種控制、供電、濾波等電路。50 型收音機電路圖如圖 2 所示。圖250 型收音機電路圖圖3CXA1191M/CXC1191P 的內部方框圖2下面介紹收音機電路圖的功能塊電路的作用。 下面介紹收音機電路圖的功能塊電路的作用。 （1）調諧（即選臺）與變頻 由于同一時間內廣播電臺很多， 收音機天線接收到的不僅僅是一個電臺的 信號。各電臺發射的載波頻率均不相同，收音機的選頻回路通過調諧，改變自 身的振蕩頻率，當振蕩頻率與某電臺的載波頻率相同時，即可選中該電臺的無 線信號，從而完成選臺。 選出的信號并不是立即送到檢波級，而是要進行頻率的變換。利用本機振 蕩產生的頻率與外接收到的信號進行差頻，輸出固定的中頻信號（AM 的中頻為 465KHz，FM 的中頻為 10.7MHz）。 圖 2 所示收音機的電路中，這部分電路有四個 LC 調諧回路，帶箭頭 用虛線連在一起的四聯可變電容器 C l - 1 a、 2 a、 3 a 、 4 a ，其中 1a、2a 分別是調幅 和調頻波段的輸入回路(選臺回路)，3a、4a 屬于其本機振蕩回路。C 1-1b、 2b、 3b、 4b 是與它們分別適配的微調電容，用作統調。與 C l-1a 并聯的電感 L 1 為 AM(調幅)波段的線圈(繞在中波無線磁棒上)，C 1-2a 、L 2 組成調頻末級高 放的負載選臺回路。與 C 1-3a、 4a 并聯的 L 3 、L 4 為振蕩電感，與 L 4 并聯的電 容 C 4 為墊整電容，以改善低頻端的跟蹤。S 1 是波段開關，與集成電路內 部的電子開關配合完成波段轉換。 以上元件與集成電路(IC)內部有關電路 一起構成調諧和本機振蕩電路，變頻功能由 IC 內部完成。 （2）中頻放大與檢波 選臺、變頻后的中頻調制信號送入中頻放大電路進行中頻放大，然后再進 行檢波，取出調制信號。 在圖 2 電路中，中頻放大電路的特征是具有“中周(中頻變壓器)”調諧電 路和中頻陶瓷濾波器。IC 內部變頻電路送出的中頻信號從“14”腳接線端 輸出，10.7MHz 的調頻中頻信號經三端陶瓷濾波器 CF 2 選出送 IC 的“17” 腳接線端，465kHz 的調幅中頻經 T 1 中周選出送 IC 的“16”腳接線端。中 頻信號進入 IC 內部進行放大并檢波。鑒頻(調頻檢波)和調幅檢波電路都 在 IC 內部，檢波電路的濾波電容因無法集成到 IC 內部而外接。C 16 是檢波 電路中濾除中頻載波的濾波電容，IC 的“23-24”腳接線端之間的 C 15 是檢 波信號經濾波耦合到音頻輸入端的耦合電容， “2”腳接線端外接的 T2 是 FM 鑒頻中周。 （3）低頻放大與功率放大 解調后得 到的音 頻信 號經低頻 放大和 功率 放大電路 放大后 送到 揚聲器 或 加到耳機，完成電聲轉換。這部分電路大多數是通過音量電位器的中心抽 頭為信號輸入。圖 2 電路中 IC 的“3”、“4”、“24～28”腳接線端內 部都是低頻放大電路。“1”腳接線端為靜噪濾波，接有電容 C 22 ，“3” 腳接線端所接 C 8 為功率放大電路的負反饋電容，“4”腳接線端為音量控 制端，外接音量控制電位器。IC 的“25”腳接線端接的 C 17 是功率放大電 路的自舉電容，以提高 OTL 功放電路的輸出動態范圍。音頻信號經“24” 腳接線端輸入到 IC 中進行電壓和功率放大，放大后的音頻信號從“27” 腳接線端輸出，經 C 21 耦合送到揚聲器或耳機發聲。 （4）電源及其他電路 本機的電源部分包括有電池、去耦濾波電容 C 18 、C 19 及由音量電位器 連動的電源開關 S 2 。 “21”腳接線端的 C 13 、“22”腳接線端的 C 14 是自動3增益控制(AGC)電路濾波電容。此外，為了防止各部分電路的相互干擾， IC 內部各部分的電路都單獨接地，并通過多個接線端與外電路的地相接。 CXAll91M／ CXAll91P 內 部 還 設 有 調 諧 高 放 電 路 ， 目 的 是 提 高 靈 敏 度 。 拉 桿 天 線 收 到 的 調 頻 電 磁 波 經 由 C1、C2、C3、L1 組 成 的 選 通 濾 波 器 進 入 高 放 ，再 進 行 混 頻 。調 幅 部 分 則 由 天 線 磁 棒 接 收 電 磁 波 ，經 L1 的 次 級線圈進入變頻電路。☆收音機電路板的裝配 1、 收音機元件清單： 、 收音機元件清單：序號 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 材料名稱 電阻 型號/規格 330Ω 2.2KΩ 68 KΩ 100 KΩ 3pF 18pF 20pF 27pF 30pF 120pF 103pF 203pF 104pF 153pF 4.7uF/10V 10uF/10V 100uF/10V 220uF/10V 0.7хφ4.5х3.5T 0.7хφ4.5х2.5T 0.6хφ4.5х4.5T 4х10х40 100∶32 AM 振蕩 7.5х7.5х12 AM 中頻 10х10х12 FM 中頻 7.5х7.5х12 10.7M φ12.5-50 KΩ 2P2T 270pF 10cm4瓷片電容電解電容電感磁棒 磁棒天線 中周用量 1 1 1 1 1 1 1 1 1 1 3 2 2 1 2 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1用途備注 1/4W 1/4W 1/4W 1/4W紅色 黃色 粉紅色濾波器 電位器 開關 四聯電容 連線天線藍32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48塑料件五金件螺釘6cm 4cm 11cm 8cm 指針 刻度鏡 調諧鈕 音量鈕 前蓋 后蓋 磁棒支架 鉚釘 電池正極片 電池負極片 電池正負極片 天線彎頭 粗牙2 1 1 1 1 1 1 1 1 1 1 4 1 1 1 1 1喇叭 正電源 負電源 波段轉換紅、黑 紅 黑 藍2、收音機的裝配 、電路板元件的插件圖如圖 4圖 4電路板元件的插件圖5印刷電路板的裝配是整機質量的關鍵，裝配質量的好壞對收音機的性能有 很大的影響。因此印制電路板裝配總的要求是：元器件裝插正確，不能有插 錯，漏插；焊點要光滑、無虛焊、假焊和連焊。在裝插元器件時，要執行工 藝指導卡以及裝配樣板的規定，遵循元器件的裝插原則。 （1）、元器件的裝插焊接應遵循先小后大，先輕后重，先低后高，先里后 外的原則，這樣有利于裝配順利進行。 （2）、在瓷介電容、電解電容及三極管等元件立式安裝時，引線不能 太長，否則降低元器件的穩定性；但也不能過短，以免焊接時因過熱損壞元 器件。一般要求距離電路板面 2mm，并且要注意電解電容的正負極性，不能 插錯。 （3）、可調電容器(四聯)裝插，四腳應插到位，焊接時，先用少量焊錫 固定任意 1 腳，(此時用一手指按住可調電容器，使其緊貼線路板)然后同時 焊接其余三個腳，最后再重新補焊四個腳一次。 （4）、音量電位器的安裝，首先用銅鉚釘固定兩邊開關腳，然后再進行 焊接。使電位器與線路板平行，在焊電阻器的三個焊接片時，應在短時間內 完成，否則易焊壞電阻器動片、從而造成音量電位器不起作用或接觸不良。 （5）、集成電路的焊接：CXA1191 為雙列 28 腳扁平式封裝，在焊接時， 首先要弄清引線腳的排列順序， 并與線路板上的焊盤引腳對準， 核對無誤后， 先焊接 1、19 腳用于固定 IC，然后再重復檢查，確認后再焊接其余腳位。 由于 IC 引線腳較密，焊接完后要檢查有無虛焊，連焊等現象，確保焊接質 量。圖 5 印刷電路板底版6☆收音機電路的調整 1、收音機電路的調整原理 、收音機的調整是收音機實訓的其中一個重要內容，有些同學一焊接完， 就以為大功告成，特別是有些同學還能收到一兩個電臺，就忽視了后面的實 訓，這是非常錯誤的指導思想。我們一定要重視收音機的調試部分的實訓。 在調試前必須確保收音機能聽到沙沙的電流聲（或電臺），若聽不到電 流聲或電臺，應先檢查電路的焊接有無錯誤、元件有無損壞，直到能聽到聲 音才可做以下的調整實驗。 超外差收音機的調整有三種： 1、 調中頻——即是調中頻調諧回路 中放電路是決定收音電路的靈敏度和選擇性的關鍵所在， 它的性能優劣 決 定 了 整 機 性 能 的 好 壞 。 調 整 中 頻 變 壓 器 ， 使 之 諧 振 在 AM/465kHz（ 或 FM/10.7MHz）頻率，這是中放電路調整的任務。 2、 調覆蓋——即是調本振諧振回路 超外差收音機電路接收信號的頻率范圍與機殼刻度上的頻率標志應一 致，所以，要進行校準調整，也叫調覆蓋。 在超外差收音機中， 決定接收頻率的是本機振蕩頻率與中頻頻率的差值， 而不是輸入回路的頻率，因此，調覆蓋實質是調本振頻率和中頻頻率之差。 因此調覆蓋即調整本振回路，使它比收音機頻率刻度盤的指示頻率高 AM/465kHz（或 FM/10.7MHz）。在本振電路中，改變振蕩線圈的電感值（即 調節磁芯） 可以較為明顯地改變低頻端的振蕩頻率 （但對高頻端也有影響） 。 改變振蕩微調電容的電容量，可以明顯地改變高頻端的振蕩頻率。 3、 統調——即是調輸入回路 統調又稱為調整靈敏度，本振頻率與中頻頻率確定了接收的外來信號頻 率，輸入回路與外來信號的頻率的諧振與否，決定超外差收音機的靈敏度和 選擇性（即選臺功能），因此，調整輸入回路使它與外來信號頻率諧振，可 以使收音機靈敏度高，選擇性較好。調整輸入回路的選擇性也稱為調補償或 調跟蹤，但是在外差式收音電路中，調整輸入諧振回路的選擇性會影響靈敏 度，因此，調整諧振回路的諧振頻率主要是調整靈敏度，使整機各波段的調 諧點一致。 調整時，低端調輸入回路線圈在磁棒上的位置，高端調天線的微調電容。2、收音機電路的調整實驗 、7（1） 、調幅部分的調整 ①、中頻放大電路的調整——調 AM 中周 用調幅高頻信號發生器進行調整方法如下：圖 6 中頻變壓器調整儀器連接示意圖 調整時，整機置中波 AM 收音位置，調整前按圖 6 配置儀表和接線或直 接聽收音機的喇叭輸出聲音。 將音量電位器置于最大位置， 將收音機調諧到無電臺廣播又無其它 干擾的地方(或者將可調電容調到最大，即接收低頻端)，必要時可將振蕩 線圈初級或次級短路，使之停振。 使高頻信號發生器的輸出載波頻率為 465kHz，載波的輸出電平為 99dB，調制信號的頻率為 1000Hz，調制度為 30％的調幅信號接入 IC 的 “l4”腳或通過圓環天線發射，由磁性天線接收作為調整的輸入信號。 用無感螺絲刀微微旋轉中頻變壓器(黃色中周)的磁帽向上或向下 調整，使示波器顯示的波形幅度最大，若波形出現平頂，應減小信號發生 器的輸出，同時再細調一次。在調整中頻變壓器時也可以用喇叭監聽，當 喇叭里能聽到 1000Hz 的音頻信號，且聲音最大，音色純正，此時可認為中 頻變壓器調整到最佳狀態。 若中頻放大器的諧振頻率偏離 465kHz 較大時，示波器可能 提 示 沒有輸出或幅度極小，這時可左右偏調輸入調幅信號的頻率，使示波器有 輸出，待找到諧振點后，再把調幅高頻信號發生器的頻率逐步向 465kHz 靠 攏，同時調整中頻變壓器，直到把頻率調整在 465kHz。 在調整過程中，必須注意當整機輸出信號逐步增大后，應盡可能減小輸 入信號電平。這是因為收音部分的自動增益控制是通過改變直流工作點來 控制晶體管增益的，而直流工作點的變化又會引起晶體管極間電容的變化， 從而引起回路諧振頻率的偏離，因此必須把輸入信號電平盡可能降低。 ②、調整接收范圍(頻率覆蓋)——調 AM 的電感和電容 按國標規定中波段的接收頻率范圍規定為 525～1605kHz，實際調整時 留有一定的余量，一般為 515～1625kHz。我們將對 515kHz 的調整叫低端頻 率調整，對 1625kHz 的調整叫高端頻率調整。用高頻信號發生器調整頻率接 收范圍的方法是：8調整時，整機置中波 AM 收音位置，調整前按圖 6 配置儀表和接線或直 接聽收音機的喇叭輸出聲音。 將音量電位器置于最大位置。 低端頻率調整： 將可變電容器(調諧雙聯)旋到容量最大處，即機殼指針對準頻率刻 度的最低頻端，將收音機調諧到無電臺廣播又無其它干擾的地方。 使高頻信號發生器的輸出頻率為 515kHz，載波的輸出電平為 99dB， 調制信號的頻率為 1000Hz， 調制度為 30％的高頻調幅信號接入收音機的 AM 磁性天線輸入端（即 IC 的“l0”腳），作為調整的輸入信號。 用無感螺絲刀調整中波振蕩線圈的磁芯(紅色中周)，如圖 7 所示， 以改變線圈的電感量，使示波器出現 1000Hz 波形，并使波形最大。或直接 鑒聽收音機的聲音，使收音機發出的聲音最響最清晰。 高端頻率調整： 將整機的可變電容器置容量最小處，這時機殼指針應對準頻率刻度 的最高頻端。 使高頻信號發生器的輸出頻率為 1625kHz， 載波的輸出電平為 99dB， 調制信號的頻率為 1000Hz， 調制度為 30％的高頻調幅信號接入收音機的 AM 磁性天線輸入端（即 IC 的“l0”腳），作為調整的輸入信號。 調節并聯在振蕩線圈上的 Cl-4b 補償電容器，如圖 7 所示，使示波器 的波形最大（或喇叭聲音最響）。這樣接收電路的頻率覆蓋就達到 515～ 1625kHz 的要求了，但因為高低頻端的諧振頻率的調整相互牽制，所以必須 反復調節多次，直到整機的接收頻率范圍符合要求為止。圖 7調整頻率接收范圍③、統調 中波段的統調點為 630kHZ，1000kHz，1400kHz。 調整時，整機置中波 AM 收音位置，調整前按圖 6 配置儀表和接線或直 接聽收音機的喇叭輸出聲音。將音量電位器置于最大位置。 先統調低頻率 630kHz 端。 由調幅高頻信號發生器通過圓環天線送出頻率為 630kHz ，電平為 99dB，調制信號的頻率為 1000Hz，調制度為 30％的高頻調幅信號作為調整 的輸入信號（或接入收音機的 AM 磁性天線輸入端，即 IC 的“l0”腳）。 將接收機調諧到該 630kHz 頻率上， 然后調整磁性天線線圈在磁棒上的位置， 如圖 8 所示，使整機輸出波型幅度最大（或聽到的收音機的聲音最響最清 晰）。9接著統調高頻端頻率點，由調幅高頻信號發生 1400kHz 的信號，將 整機調諧到該頻率上，然后用無感螺刀調節磁性天線回路的 C l— 1b 補償電容， 如圖 8 所示，使整機輸出波形最大（或聽到的收音機的聲音最響最清晰）。圖 8中波統調提示 統調結果正確與否，我們可以用銅、鐵棒來鑒別。當統調正確 時，用銅鐵棒的兩頭分別靠近磁性天線線圈后，整機輸出都會下降（即收 音機的聲音變小）這種現象稱為“銅降”和“鐵降”，否則稱為“銅升” 和“鐵升”。若“鐵升”，則說明電感量不足，應增加電感量，將線圈往 磁棒中心移動，若“銅升”，則反之。在高頻端，若“鐵升”應增加電容 量：若“銅升”，則應減小電容量。按上述方法反復進行調整，直至高頻 端和低頻端都完全統調好為止，在一般情況下，低頻端和高頻端統調好后， 中頻端 1000kHz 的失諧不會太大，至此，三點頻率跟蹤已完成。 要注意的是，在統調時輸入的調幅信號不宜太大，否則不易調到峰點。 另外磁棒線圈統調正確后應用蠟加以固封，以免松動，影響統調效果。 （2）調頻部分的調整 ）調頻部分的調整 ① 、 中頻放大電路的調整 與調幅收音電路相類似，調頻收音電路的中頻放大級也要進行調整。 用調頻高頻信號發生器調整的方法如下： 調整時，整機置 FM 收音位置，調整前按圖 9 配置儀表和接線或直接聽 收音機的喇叭輸出聲音。 將音量電位器置于最大位置， 將收音機調諧到無電臺廣播又無其它 干擾的地方。 高頻信號發生器輸出頻率為 10.7MHz，電平為 99dB，調制頻率為 1000Hz， 頻偏為±22.5kHz 的調頻信號。 對于分立元件組成的調諧器， 10.7MHz 信號經中頻輸入電路引出，用夾子夾在混頻管的塑料殼上，由電路中的分布 電容耦合到電路中去，對于集成電路組成的調諧器，10.7MHZ 的中頻調頻信 號可直接加到調頻天線連接的信號輸入端。 然后由小至大調節信號發生器的輸出信號的幅值，直至示波器里能 在收音機的輸出端看到 lkHz 的音頻信號，此時用無感螺刀反復調整中周(粉 紅色)，使輸出為最大，而且波形不失真，同時，注意當整機輸出信號增大時，10適當減小輸入信號電平，再進行調整，最后將信號發生器的調制方式．由調 頻轉向調幅，調制頻率仍為 1kHz，調制度為 30％，調節粉紅色中周，使輸出 最小，這樣反復進行調整，使整機在接收 10.7MHz 中頻調頻信號時的輸出最 大，而在接收 10.7MHz 調幅信號時輸出最小，即兩點重合。在調整中頻變壓 器時也可以用喇叭監聽， 當喇叭里能聽到 1000Hz 的音頻信號， 且聲音最大， 音色純正，此時可認為中頻變壓器調整到最佳狀態。 調整調頻段的 接收范圍(頻率覆蓋)——調 調頻段的接收范圍 ② 、調整調頻段的 接收范圍(頻率覆蓋)——調 FM 的電感和電容 調頻廣播的接收范圍規定為 87～108MHZ，實際調整時一般為 86.2— 108.5MHz。這里介紹用調頻高頻信號發生器進行調整的方法： 調整時，整機置中波 FM 收音位置，將音量電位器置于最大位置，調 整前按圖 9 配置儀表和接線或直接聽收音機的喇叭輸出聲音。圖 9 用調頻高頻信號發生器調整中頻 低端頻率調整： 將可變電容器(調諧雙聯)旋到容量最大處，即機殼指針對準頻率刻 度的最低頻端，將收音機調諧到無電臺廣播又無其它干擾的地方。 使調頻高頻信號發生器送出調制頻率為 1000Hz， 頻偏為 22.5kHz， 電平為 30db(20uv)左右，頻率為 86.2MHz 的調頻信號。該信號經調頻單信 號標準模擬天線加到整機拉桿天線的輸入端。 在頻率低頻端調節 L 3 振蕩線圈，以改變線圈的電感量，使示波器 出現 1000Hz 波形，并使波形最大。或直接鑒聽收音機的聲音，使收音機發 出的聲音最響最清晰。 高端頻率調整： 將可變電容器(調諧雙聯)旋到容量最小處， 即機殼指針對準頻率刻 度的最高頻端，將收音機調諧到無電臺廣播又無其它干擾的地方。 使調頻高頻信號發生器送出調制頻率為 1000Hz， 頻偏為 22.5kHz， 電平為 30db(20uv)左右，頻率為 108.5MHz 的調頻信號。該信號經調頻單 信號標準模擬天線加到整機拉桿天線的輸入端。 在頻率高端， 調節 C 1-3b 振蕩回路的補償電容。 使示波器出現 1000Hz 波形，并使波形最大。或直接鑒聽收音機的聲音，使收音機發出的聲音最響 最清晰。 由于高低頻端的諧振頻率的調整相互牽 制 較 大 ，所 以 必 須 反 復 調 節多次，直到整機的接收頻率范圍符合要求為止。11提示調 提示 頻 振 蕩 線 圈 一般 為 空 心 線 圈 ，欲 減 小 線 圈 的 電 感 量 ，可 將 線 圈 撥 得 疏 松 些 ， 欲 增 加 線 圈 的 電 感 量 ， 可 將 線 圈 撥 得 緊 密 些 。 這樣接收電路的頻率覆蓋就達到 87～108MHZ 的要求了，但因為高低頻 端的諧振頻率的調整相互牽制，所以必須反復調節多次，直到整機的接收頻 率范圍符合要求為止。 ③ 、 統 調 靈 敏 度 — — 調節的天線線圈 L2 電感量和回路補償電容 Cl-2b 的容量 調頻波段的統調頻率為 89M、98M、106MHz，但一般統調低頻端和高頻端 兩點就可以了。 調整時，整機置中波 FM 收音位置，調整前按圖 10 配置儀表和接線或 直接聽收音機的喇叭輸出聲音。圖 10 用調頻高頻信號發生器調整調頻段的接收頻率范圍 將音量電位器置于最大位置。 先統調低頻率 89MHz 端。 使調頻高頻信號發生器送出調制頻率為 1000Hz， 頻偏為 22.5kHz， 電平為 26db(20uv)左右，頻率為 89MHz 的調頻信號。該信號經調頻單信號 標準模擬天線加到整機拉桿天線的輸入端。 調節的天線線圈 L2 電感量，使示波器顯示輸出最大。或直接鑒聽收 音機的聲音，使收音機發出的聲音最響最清晰。 接著統調高頻端頻率點，使調 頻 高 頻信 號 發 生 器 送 出 調 制 頻 率 為 1000Hz，頻偏為 22.5kHz，電平為 26db(20uv)左右，頻率為 106MHz 的調頻 信號。該信號經調頻單信號標準模擬天線加到整機拉桿天線的輸入端。 調節回路補償電容 Cl-2b 的容量，使整機輸出波形最大（或聽到的收 音機的聲音最響最清晰）。為了達到較好的效果，要反復地調節。思考題1、調整中波靈敏度時，信號源的環形天線與收音機的磁棒線圈應成什 么角度？靈敏度統調點一般選在哪幾點？如何統調靈敏度? 2、在調整收音機靈敏度時，信號源的輸出幅度為什么不能太大？ 3、 如中波收音機低端收臺時聲小，但用磁棒靠近該臺聲音變大，試問 低端統調好了嗎?此時天線電感是過大還是過小，應怎樣調整為正確? 4、 收音機為什么要統調? 5、 調整 AM、FM 波段的頻率覆蓋范圍，應采取幾個步驟?12AM/FM 收音機調試方法一、收音機電路的調整原理 在調試前必須確保收音機能聽到沙沙的電流聲（或電臺），若聽不到電流聲或電臺，應 先檢查電路的焊接有無錯誤、元件有無損壞，直到能聽到聲音才可做以下的調整實驗。 超外差收音機的調整有三種： 1、 調中頻——即是調中頻調諧回路 中放電路是決定收音電路的靈敏度和選擇性的關鍵所在，它的性能優劣決定了整機性 能的好壞。調整中頻變壓器，使之諧振在 AM/465kHz（或 FM/10.7MHz）頻率，這是中放電路 調整的任務。 2、 調覆蓋——即是調本振諧振回路 超外差收音機電路接收信號的頻率范圍與機殼刻度上的頻率標志應一致， 所以， 要進行 校準調整，也叫調覆蓋。 在超外差收音機中， 決定接收頻率的是本機振蕩頻率與中頻頻率的差值， 而不是輸入回 路的頻率，因此，調覆蓋實質是調本振頻率和中頻頻率之差。因此調覆蓋即調整本振回路， 使它比收音機頻率刻度盤的指示頻率高 AM/465kHz（或 FM/10.7MHz）。在本振電路中，改變 振蕩線圈的電感值（即調節磁芯）可以較為明顯地改變低頻端的振蕩頻率（但對高頻端也有 影響）。改變振蕩微調電容的電容量，可以明顯地改變高頻端的振蕩頻率。 3、 統調——即是調輸入回路 統調又稱為調整靈敏度， 本振頻率與中頻頻率確定了接收的外來信號頻率， 輸入回路與 外來信號的頻率的諧振與否，決定超外差收音機的靈敏度和選擇性（即選臺功能），因此， 調整輸入回路使它與外來信號頻率諧振，可以使收音機靈敏度高，選擇性較好。調整輸入回 路的選擇性也稱為調補償或調跟蹤， 但是在外差式收音電路中， 調整輸入諧振回路的選擇性 會影響靈敏度，因此，調整諧振回路的諧振頻率主要是調整靈敏度，使整機各波段的調諧點 一致。 調整時，低端調輸入回路線圈在磁棒上的位置，高端調天線的微調電容。 二、收音機電路的調整實驗 （1）、調幅部分的調整 ①、中頻放大電路的調整——調 AM 中周 用調幅高頻信號發生器進行調整方法如下：?圖6 中頻變壓器調整儀器連接示意圖 調整時，整機置中波 AM 收音位置，調整前按圖 6 配置儀表和接線或直接聽收音13機的喇叭輸出聲音。 ? 將音量電位器置于最大位置，將收音機調諧到無電臺廣播又無其它干擾的地方 (或者將可調電容調到最大，即接收低頻端)，必要時可將振蕩線圈初級或次級短路，使之停 振。 ? 使高頻信號發生器的輸出載波頻率為 465kHz，載波的輸出電平為 99dB，調制信 號的頻率為 1000Hz， 調制度為 30％的調幅信號接入 IC 的“l4”腳或通過圓環天線發射， 由 磁性天線接收作為調整的輸入信號。 ? 用無感螺絲刀微微旋轉中頻變壓器(黃色中周)的磁帽向上或向下調整， 使示波器 顯示的波形幅度最大，若波形出現平頂，應減小信號發生器的輸出，同時再細調一次。在調 整中頻變壓器時也可以用喇叭監聽，當喇叭里能聽到 1000Hz 的音頻信號，且聲音最大，音 色純正，此時可認為中頻變壓器調整到最佳狀態。 提示 若中頻放大器的諧振頻率偏離 465kHz 較大時，示波器可能沒有輸出或幅度 極小，這時可左右偏調輸入調幅信號的頻率，使示波器有輸出，待找到諧振點后，再把調幅 高頻信號發生器的頻率逐步向 465kHz 靠攏，同時調整中頻變壓器，直到把頻率調整在 465kHz。 在調整過程中，必須注意當整機輸出信號逐步增大后，應盡可能減小輸入信號電平。這 是因為收音部分的自動增益控制是通過改變直流工作點來控制晶體管增益的， 而直流工作點 的變化又會引起晶體管極間電容的變化， 從而引起回路諧振頻率的偏離， 因此必須把輸入信 號電平盡可能降低。 ②、調整接收范圍(頻率覆蓋)——調 AM 的電感和電容 按國標規定中波段的接收頻率范圍規定為 525～1605kHz，實際調整時留有一定的余 量，一般為 515～1625kHz。我們將對 515kHz 的調整叫低端頻率調整，對 1625kHz 的調整叫 高端頻率調整。用高頻信號發生器調整頻率接收范圍的方法是： ? 調整時， 整機置中波 AM 收音位置， 調整前按圖 6 配置儀表和接線或直接聽收音機 的喇叭輸出聲音。 ? 將音量電位器置于最大位置。 低端頻率調整： ? 將可變電容器(調諧雙聯)旋到容量最大處， 即機殼指針對準頻率刻度的最低頻端， 將收音機調諧到無電臺廣播又無其它干擾的地方。 ? 使高頻信號發生器的輸出頻率為 515kHz， 載波的輸出電平為 99dB， 調制信號的頻 率為 1000Hz，調制度為 30％的高頻調幅信號接入收音機的 AM 磁性天線輸入端（即 IC 的 “l0”腳），作為調整的輸入信號。 ? 用無感螺絲刀調整中波振蕩線圈的磁芯(紅色中周)，如圖 2.7-7 所示，以改變線 圈的電感量，使示波器出現 1000Hz 波形，并使波形最大。或直接鑒聽收音機的聲音，使收 音機發出的聲音最響最清晰。 高端頻率調整： ? 將整機的可變電容器置容量最小處，這時機殼指針應對準頻率刻度的最高頻端。 ? 使高頻信號發生器的輸出頻率為 1625kHz，載波的輸出電平為 99dB，調制信號的 頻率為 1000Hz，調制度為 30％的高頻調幅信號接入收音機的 AM 磁性天線輸入端（即 IC 的 “l0”腳），作為調整的輸入信號。 ? 調節并聯在振蕩線圈上的 Cl-4b 補償電容器，如圖 7 所示，使示波器的波形最大 （或喇叭聲音最響）。14這樣接收電路的頻率覆蓋就達到 515～1625kHz 的要求了，但因為高低頻端的諧振頻率的調 整相互牽制，所以必須反復調節多次，直到整機的接收頻率范圍符合要求為止。圖 7調整頻率接收范圍③、統調 中波段的統調點為 630kHZ，1000kHz，1400kHz。 ? 調整時， 整機置中波 AM 收音位置， 調整前按圖 6 配置儀表和接線或直接聽收音機 的喇叭輸出聲音。將音量電位器置于最大位置。 ? 先統調低頻率 630kHz 端。 ? 由調幅高頻信號發生器通過圓環天線送出頻率為 630kHz ，電平為 99dB，調制信 號的頻率為 1000Hz，調制度為 30％的高頻調幅信號作為調整的輸入信號（或接入收音機的 AM 磁性天線輸入端，即 IC 的“l0”腳）。將接收機調諧到該 630kHz 頻率上，然后調整磁 性天線線圈在磁棒上的位置，如圖 8 所示，使整機輸出波型幅度最大（或聽到的收音機的聲 音最響最清晰）。圖 8中波統調? 接著統調高頻端頻率點， 由調幅高頻信號發生 1400kHz 的信號， 將整機調諧到該 頻率上，然后用無感螺刀調節磁性天線回路的 Cl—1b 補償電容，如圖 8 所示，使整機輸出 波形最大（或聽到的收音機的聲音最響最清晰）。15提示 統調結果正確與否，我們可以用銅、鐵棒來鑒別。當統調正確時，用銅鐵棒的兩 頭分別靠近磁性天線線圈后，整機輸出都會下降（即收音機的聲音變小）這種現象稱為“銅 降”和“鐵降”，否則稱為“銅升”和“鐵升”。若“鐵升”，則說明電感量不足，應增加 電感量，將線圈往磁棒中心移動，若“銅升”，則反之。在高頻端，若“鐵升”應增加電容 量：若“銅升”，則應減小電容量。按上述方法反復進行調整，直至高頻端和低頻端都完全 統調好為止，在一般情況下，低頻端和高頻端統調好后，中頻端 1000kHz 的失諧不會太大， 至此，三點頻率跟蹤已完成。 要注意的是，在統調時輸入的調幅信號不宜太大，否則不易調到峰點。另外磁棒線圈統 調正確后應用蠟加以固封，以免松動，影響統調效果。 （2）調頻部分的調整 ① 、 中頻放大電路的調整 與調幅收音電路相類似， 調頻收音電路的中頻放大級也要進行調整。 用調頻高頻信號 發生器調整的方法如下： ? 調整時，整機置 FM 收音位置，調整前按圖 9 配置儀表和接線或直接聽收音機的 喇叭輸出聲音。圖 9 用調頻高頻信號發生器調整中頻? 將音量電位器置于最大位置，將收音機調諧到無電臺廣播又無其它干擾的地方。 ? 高頻信號發生器輸出頻率為 10.7MHz，電平為 99dB，調制頻率為 1000Hz，頻偏 為±22.5kHz 的調頻信號。 對于分立元件組成的調諧器， 10.7MHz 信號經中頻輸入電路引出， 用夾子夾在混頻管的塑料殼上， 由電路中的分布電容耦合到電路中去， 對于集成電路組成的 調諧器，10.7MHZ 的中頻調頻信號可直接加到調頻天線連接的信號輸入端。 ? 然后由小至大調節信號發生器的輸出信號的幅值， 直至示波器里能在收音機的輸 出端看到 lkHz 的音頻信號，此時用無感螺刀反復調整中周(粉紅色)，使輸出為最大，而且 波形不失真，同時，注意當整機輸出信號增大時，適當減小輸入信號電平，再進行調整，最 后將信號發生器的調制方式．由調頻轉向調幅，調制頻率仍為 1kHz，調制度為 30％，調節 粉紅色中周，使輸出最小，這樣反復進行調整，使整機在接收 10.7MHz 中頻調頻信號時的輸 出最大，而在接收 10.7MHz 調幅信號時輸出最小，即兩點重合。在調整中頻變壓器時也可以 用喇叭監聽，當喇叭里能聽到 1000Hz 的音頻信號，且聲音最大，音色純正，此時可認為中 頻變壓器調整到最佳狀態。 ②、調整調頻段的接收范圍(頻率覆蓋)——調 FM 的電感和電容16調頻廣播的接收范圍規定為 87～108MHZ， 實際調整時一般為 86.2—108.5MHz。 這里介 紹用調頻高頻信號發生器進行調整的方法： ? 調整時，整機置中波 FM 收音位置，將音量電位器置于最大位置，調整前按圖 9 配置儀表和接線或直接聽收音機的喇叭輸出聲音。 低端頻率調整： ? 將可變電容器(調諧雙聯)旋到容量最大處，即機殼指針對準頻率刻度的最低頻 端，將收音機調諧到無電臺廣播又無其它干擾的地方。 ? 使調頻高頻信號發生器送出調制頻率為 1000Hz，頻偏為 22.5kHz，電平為 30db(20uv)左右， 頻率為 86.2MHz 的調頻信號。 該信號經調頻單信號標準模擬天線加到整機 拉桿天線的輸入端。 ? 在頻率低頻端調節 L3 振蕩線圈，以改變線圈的電感量，使示波器出現 1000Hz 波形，并使波形最大。或直接鑒聽收音機的聲音，使收音機發出的聲音最響最清晰。 高端頻率調整： ? 將可變電容器(調諧雙聯)旋到容量最小處，即機殼指針對準頻率刻度的最高頻 端，將收音機調諧到無電臺廣播又無其它干擾的地方。 ? 使調頻高頻信號發生器送出調制頻率為 1000Hz，頻偏為 22.5kHz，電平為 30db(20uv)左右，頻率為 108.5MHz 的調頻信號。該信號經調頻單信號標準模擬天線加到整 機拉桿天線的輸入端。 ? 在頻率高端，調節 C1-3b 振蕩回路的補償電容。使示波器出現 1000Hz 波形，并 使波形最大。或直接鑒聽收音機的聲音，使收音機發出的聲音最響最清晰。 ? 由于高低頻端的諧振頻率的調整相互牽制較大，所以必須反復調節多次，直到 整機的接收頻率范圍符合要求為止。 提示調頻振蕩線圈一般為空心線圈，欲減小線圈的電感量，可將線圈撥得疏松些，欲增 加線圈的電感量， 可將線圈撥得緊密些。 這樣接收電路的頻率覆蓋就達到 87～108MHZ 的要求了，但因為高低頻端的諧振頻率的 調整相互牽制，所以必須反復調節多次，直到整機的接收頻率范圍符合要求為止。 ③、統調靈敏度——調節的天線線圈 L2 電感量和回路補償電容 Cl-2b 的容量 調頻波段的統調頻率為 89M、98M、106MHz，但一般統調低頻端和高頻端兩點就可以了。 ? 調整時，整機置中波 FM 收音位置，調整前按圖 10 配置儀表和接線或直接聽收音 機的喇叭輸出聲音。圖 10 用調頻高頻信號發生器調整調頻段的接收頻率范圍? 將音量電位器置于最大位置。17? 先統調低頻率 89MHz 端。 ? 使調頻高頻信號發生器送出調制頻率為 1000Hz，頻偏為 22.5kHz，電平為 26db(20uv)左右，頻率為 89MHz 的調頻信號。該信號經調頻單信號標準模擬天線加到整機 拉桿天線的輸入端。 ? 調節的天線線圈 L2 電感量， 使示波器顯示輸出最大。 或直接鑒聽收音機的聲音， 使收音機發出的聲音最響最清晰。 ? 接著統調高頻端頻率點，使調頻高頻信號發生器送出調制頻率為 1000Hz，頻偏 為 22.5kHz，電平為 26db(20uv)左右，頻率為 106MHz 的調頻信號。該信號經調頻單信號標 準模擬天線加到整機拉桿天線的輸入端。 ? 調節回路補償電容 Cl-2b 的容量，使整機輸出波形最大（或聽到的收音機的聲 音最響最清晰）。
