2.3物體內部結構——全剖視圖
執教者：
學校：
課時：1
教學對象：高一年級
設計思路
以實踐與探究活動為基礎，采用現代化（如用CAXA技術自制教學課件）和傳統教學手段相結合、自主嘗試和示范講解結合的方法，通過模型和動畫演示讓學生看到整個剖切和剖視圖形成的過程；學生對剖視圖的內部結構缺乏想象能力，通過三視圖到剖視圖的比較加深他們對圖形的理解；學生通過觀察分析自主得出幾何體的剖視圖；從而理解和掌握三視圖的畫法和幾何體的投影表達。
教學目標
知識與技能：
1. 知道全剖視圖的定義。
2. 知道全剖視圖與三視圖的區別。
3. 掌握畫簡單物體全剖視圖的一般方法。
過程與方法：
1．通過觀察模型和“剖視圖的形成”動畫，理解全剖視圖的定義，知道剖視的要素。
2. 通過體驗畫簡單物體的全剖視圖，學會畫剖視圖的基本方法。
情感、態度與價值觀：
1．通過對剖視圖形成過程的分析和畫剖視圖的實踐體驗，培養學生細致嚴謹?shù)膶W(xué)習態度。
2．通過剖切實際物體，加深學生對全剖視圖的理解，激發學生的學習興趣
教學重點：剖視圖的形成過程。
教學難點：應用一般方法畫簡單物零件的全剖視圖。
教學器材：多媒體動畫課件、模型
教學過程
教學環節
教師活動
學生活動
活動意圖
備注
一、復習舊課（回顧圓柱和圓管的三視圖。）
1.提問：
直立圓柱的主視圖、俯視圖分別是什么形狀？有沒有同學自告奮勇來回答一下？
2.展示正確答案。
1.舉手回答
2.觀看
通過回憶兩個幾何體的三視圖鞏固基本幾何體的畫法。為本節課學習剖視圖夯實基礎。
3.展示圓管的三視圖。比較與圓柱三視圖的區別。圓
管就是在圓柱的基礎上加了兩條虛線。
4.提問：
三視圖中虛線的含義是什么？
3.觀察
4.回答：
三視圖中看不見的輪廓線用虛線。
二、新課導入

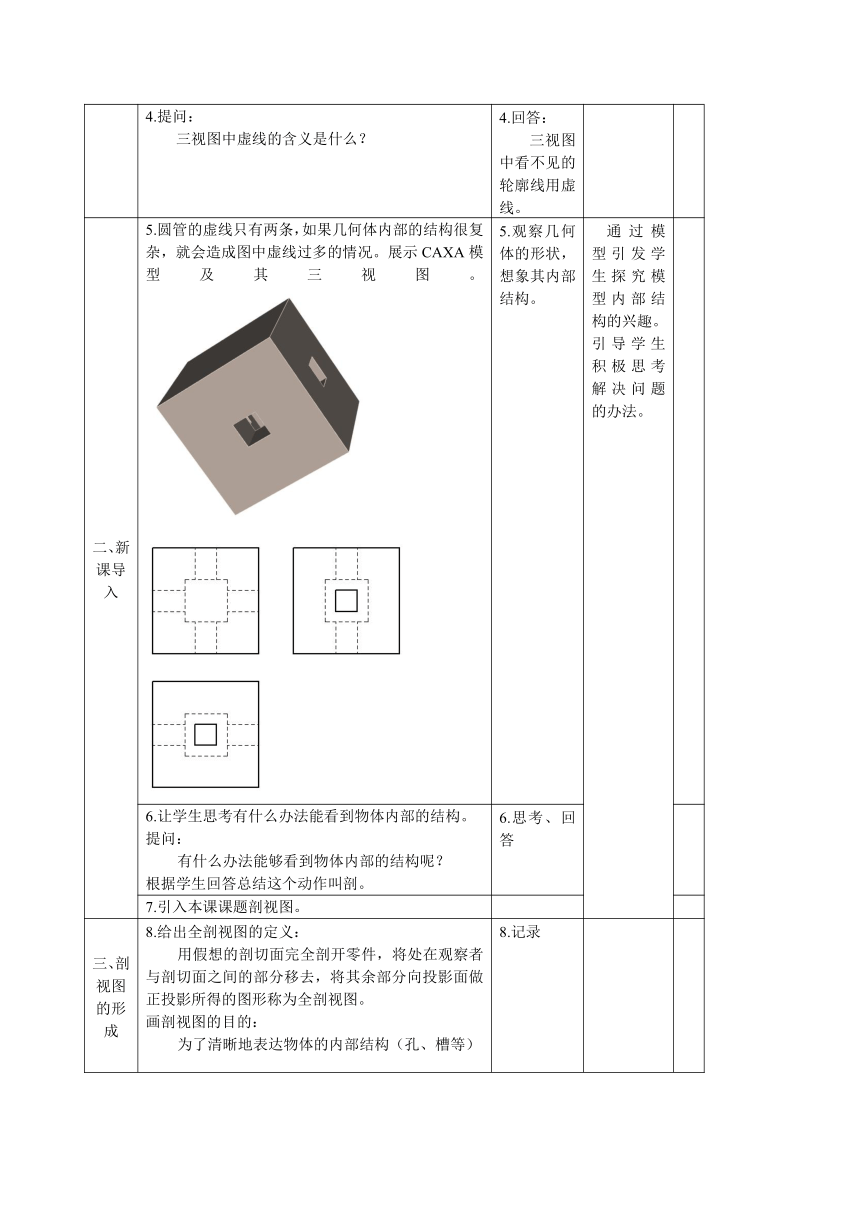

5.圓管的虛線只有兩條，如果幾何體內部的結構很復雜，就會造成圖中虛線過多的情況。展示CAXA模型及其三視圖。
5.觀察幾何體的形狀，想象其內部結構。
通過模型引發學生探究模型內部結構的興趣。引導學生積極思考解決問題的辦法。
6.讓學生思考有什么辦法能看到物體內部的結構。
提問：
有什么辦法能夠看到物體內部的結構呢？
根據學生回答總結這個動作叫剖。
6.思考、回答
7.引入本課課題剖視圖。
三、剖視圖的形成
8.給出全剖視圖的定義：
用假想的剖切面完全剖開零件，將處在觀察者與剖切面之間的部分移去，將其余部分向投影面做正投影所得的圖形稱為全剖視圖。
畫剖視圖的目的：
為了清晰地表達物體的內部結構（孔、槽等）
8.記錄
9.定義比較抽象，播放一個圓管剖視圖形成過程的演示視頻。指導學生看書上36頁圖2-30。
9.觀看體會剖視圖的形成過程。
四、剖視圖有關的術語。

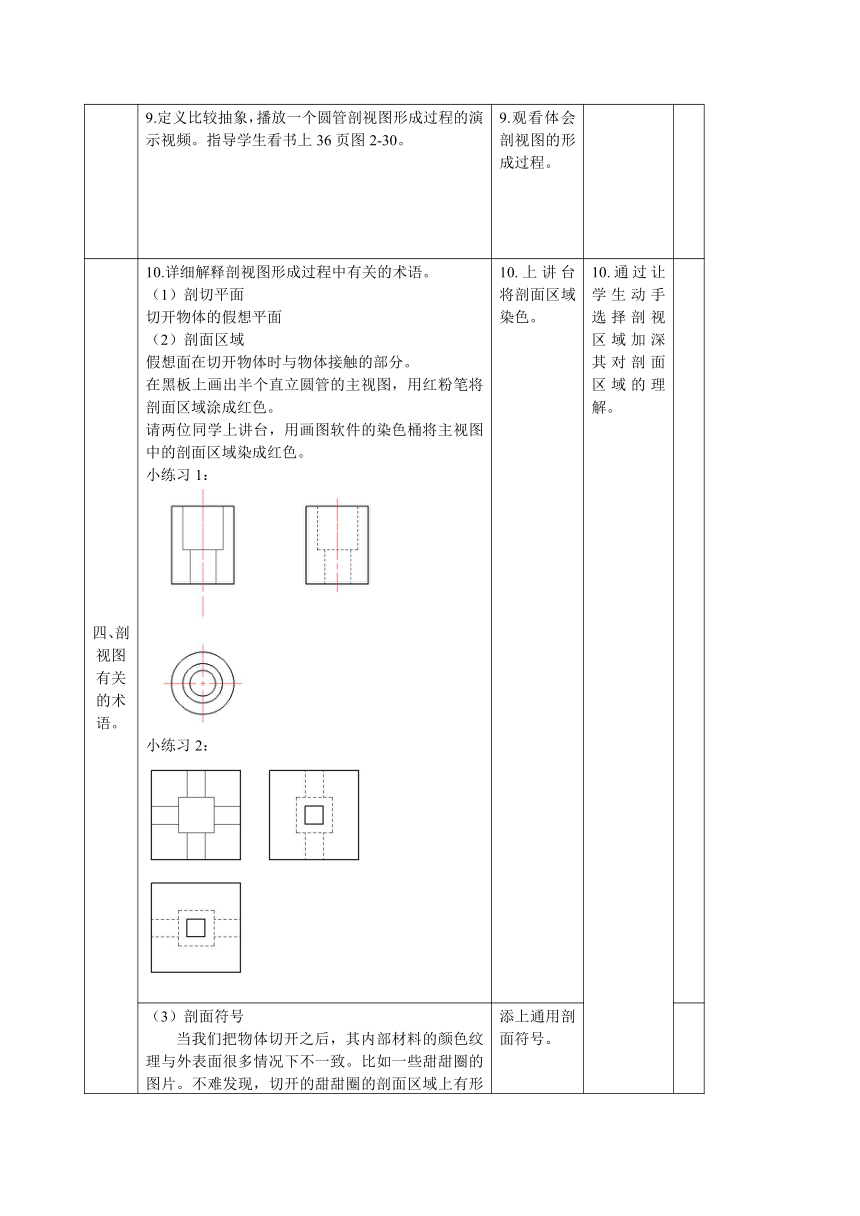

10.詳細解釋剖視圖形成過程中有關的術語。
（1）剖切平面
切開物體的假想平面
（2）剖面區域
假想面在切開物體時與物體接觸的部分。
在黑板上畫出半個直立圓管的主視圖，用紅粉筆將剖面區域涂成紅色。
請兩位同學上講臺，用畫圖軟件的染色桶將主視圖中的剖面區域染成紅色。
小練習1：
小練習2：
10.上講臺將剖面區域染色。
10.通過讓學生動手選擇剖視區域加深其對剖面區域的理解。
（3）剖面符號

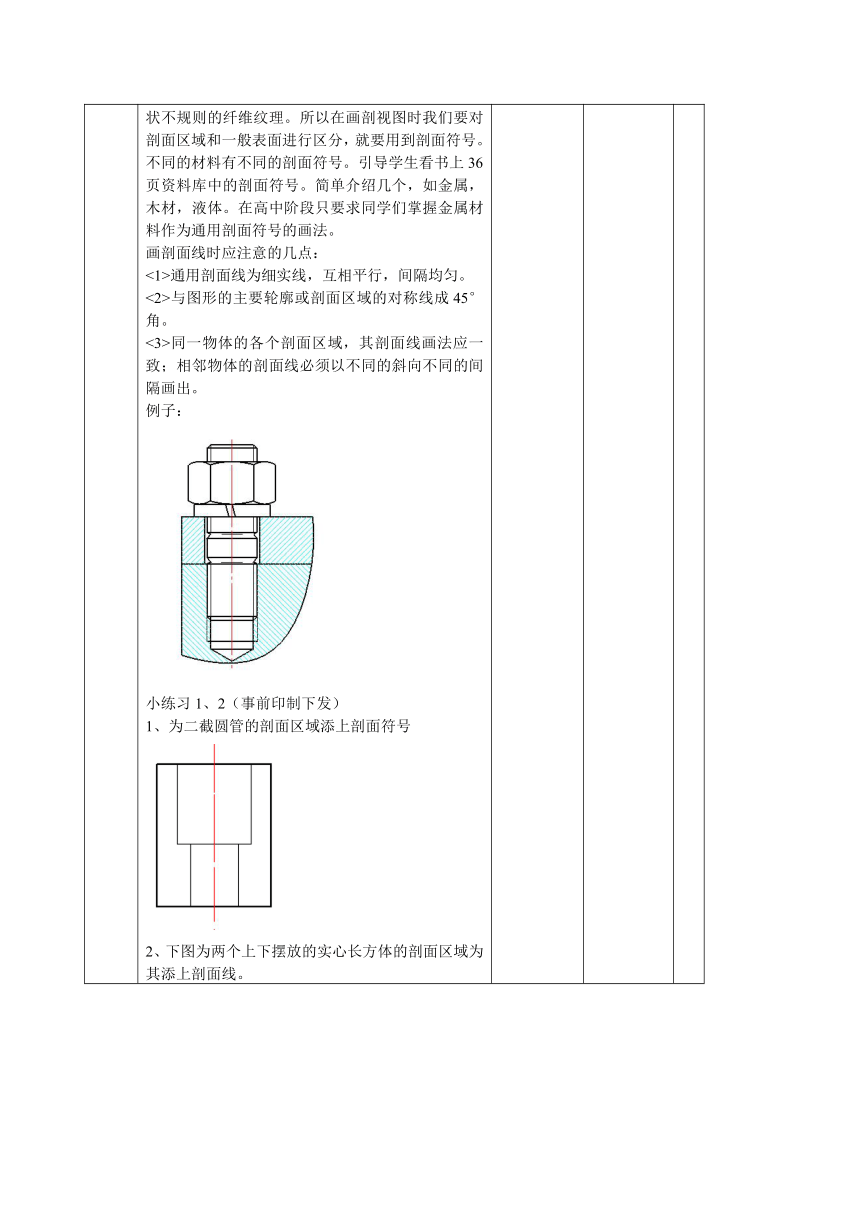

當我們把物體切開之后，其內部材料的顏色紋理與外表面很多情況下不一致。比如一些甜甜圈的圖片。不難發現，切開的甜甜圈的剖面區域上有形狀不規則的纖維紋理。所以在畫剖視圖時我們要對剖面區域和一般表面進行區分，就要用到剖面符號。不同的材料有不同的剖面符號。引導學生看書上36頁資料庫中的剖面符號。簡單介紹幾個，如金屬，木材，液體。在高中階段只要求同學們掌握金屬材料作為通用剖面符號的畫法。
畫剖面線時應注意的幾點：
<1>通用剖面線為細實線，互相平行，間隔均勻。
<2>與圖形的主要輪廓或剖面區域的對稱線成45°角。
<3>同一物體的各個剖面區域，其剖面線畫法應一致；相鄰物體的剖面線必須以不同的斜向不同的間隔畫出。
例子：
小練習1、2（事前印制下發）
1、為二截圓管的剖面區域添上剖面符號
2、下圖為兩個上下擺放的實心長方體的剖面區域為其添上剖面線。
添上通用剖面符號。
五、剖視圖的標注。
11.剖視圖的標注
六、全剖視圖的畫法。
12.第一步：確定剖切平面的位置。
做剖視的目的是為了清晰地表達出零件的內部形狀，剖切面的位置和投影方向的選擇必須有利于表達機件的內形，這就要求剖切面盡量多的通過孔、槽等內部結構的軸線或?qū)ΨQ線。
第二步：根據選定剖切方向的主視圖畫出剖視圖的大致輪廓。
第三步：想象剖面區域的形狀，添上剖面符號。
注意點：剖視圖的主視圖中不要漏線，剖切平面后
的可見輪廓線應畫出。
第四步：將其余視圖畫齊。
注意點1：剖視圖是用假想的平面將物體剖切后畫出的投影，其他的視圖應該按照完整的零件畫出。
注意點2：剖視圖上已經表達清楚的結構，在其他視圖上該部分結構的投影為虛線時，虛線省略不畫。
13.練習：
參照主視圖和俯視圖，在下面方框中畫出對應的剖視圖。
13.畫圖
14.展示有錯漏的作品，強調畫剖視圖的注意點。
15.小結
板書設計：
全剖視圖
“一選”、“二畫”、“三想象”、“四補齊”
教學反思：


附件（課堂練習）
剖面符號練習
1、為二截圓管的剖面區域添上剖面符號
2、下圖為兩個上下擺放的實心長方體的剖面區域為其添上剖面線。
完整剖視圖練習：
參照主視圖和俯視圖，在下面方框中畫出對應的剖視圖。
