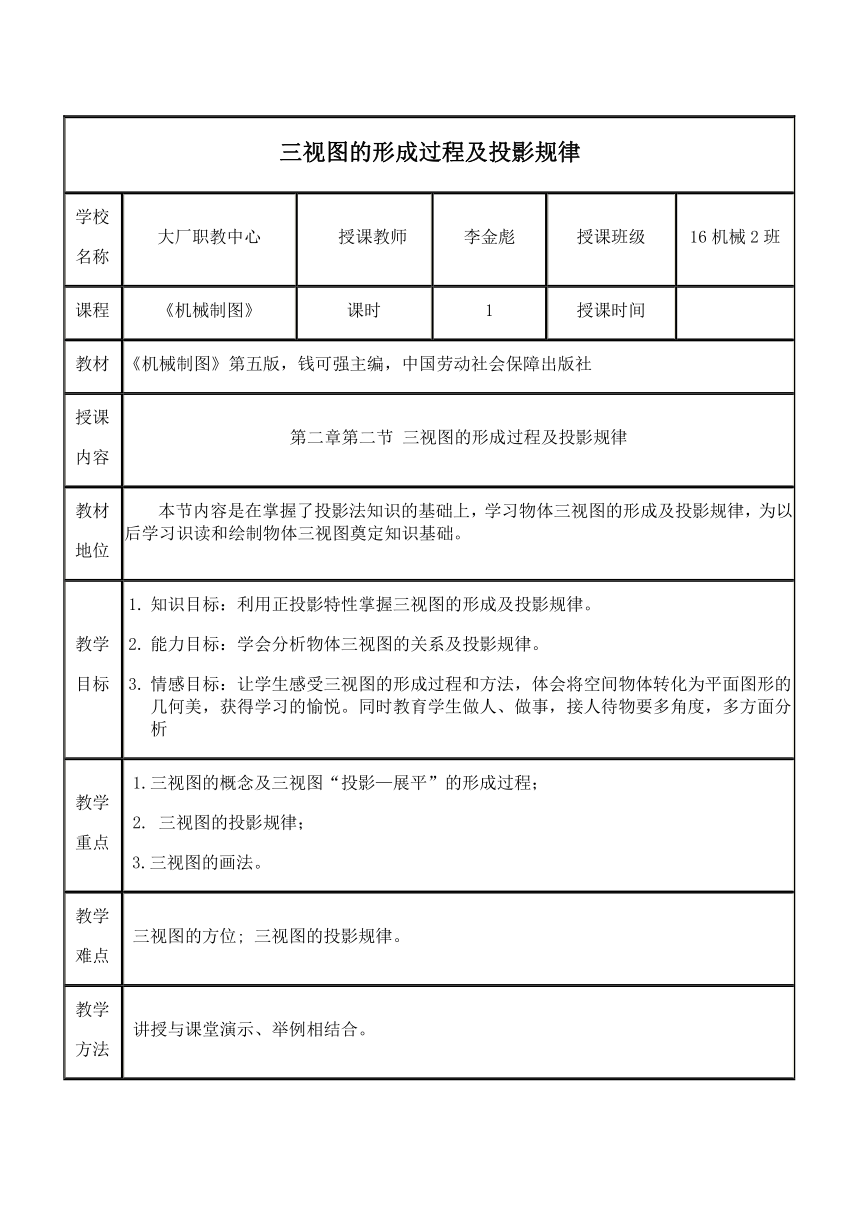

《三視圖的形成及其投影規律》教學設計
三視圖的形成過程及投影規律
學校
名稱
大廠職教中心
授課教師
李金彪
授課班級
16機械2班
課程
《機械制圖》
課時
1
授課時間
教材
《機械制圖》第五版，錢可強主編，中國勞動社會保障出版社
授課
內容
第二章第二節 三視圖的形成過程及投影規律
教材
地位
本節內容是在掌握了投影法知識的基礎上，學習物體三視圖的形成及投影規律，為以后學習識讀和繪制物體三視圖奠定知識基礎。
教學
目標
知識目標：利用正投影特性掌握三視圖的形成及投影規律。
能力目標：學會分析物體三視圖的關系及投影規律。
情感目標：讓學生感受三視圖的形成過程和方法，體會將空間物體轉化為平面圖形的幾何美，獲得學習的愉悅。同時教育學生做人、做事，接人待物要多角度，多方面分析
教學
重點
1.三視圖的概念及三視圖“投影—展平”的形成過程；
2. 三視圖的投影規律；
3.三視圖的畫法。
教學
難點
三視圖的方位; 三視圖的投影規律。
教學
方法
講授與課堂演示、舉例相結合。
教具
自制的三投影面體系模型、簡單幾何體模型
教學
過程
實施過程
學生活動
設計意圖
復習
提問
投影法的分類？
根據投射線與投影面是否垂直，平行投影法又分為哪兩類？
3、正投影法的基本性質
思考
回答
問題
為本節內容畫物體的三視圖做準備
課堂
導入
用課件展示一張圖片，讓學生猜圖片中兩者是什么關系？然后給出的答案，說明不能從單方向看物體，然后通過 “橫看成嶺側成峰，遠近高低各不同”的詩句引出本節課內容。
學生觀察圖片，聯想詩句，思考、回答問題。
通過展示學生感興趣的圖片吸引學生的注意力，激發學生學習本節課的興趣
新
課
教
學
一、三視圖的形成過程

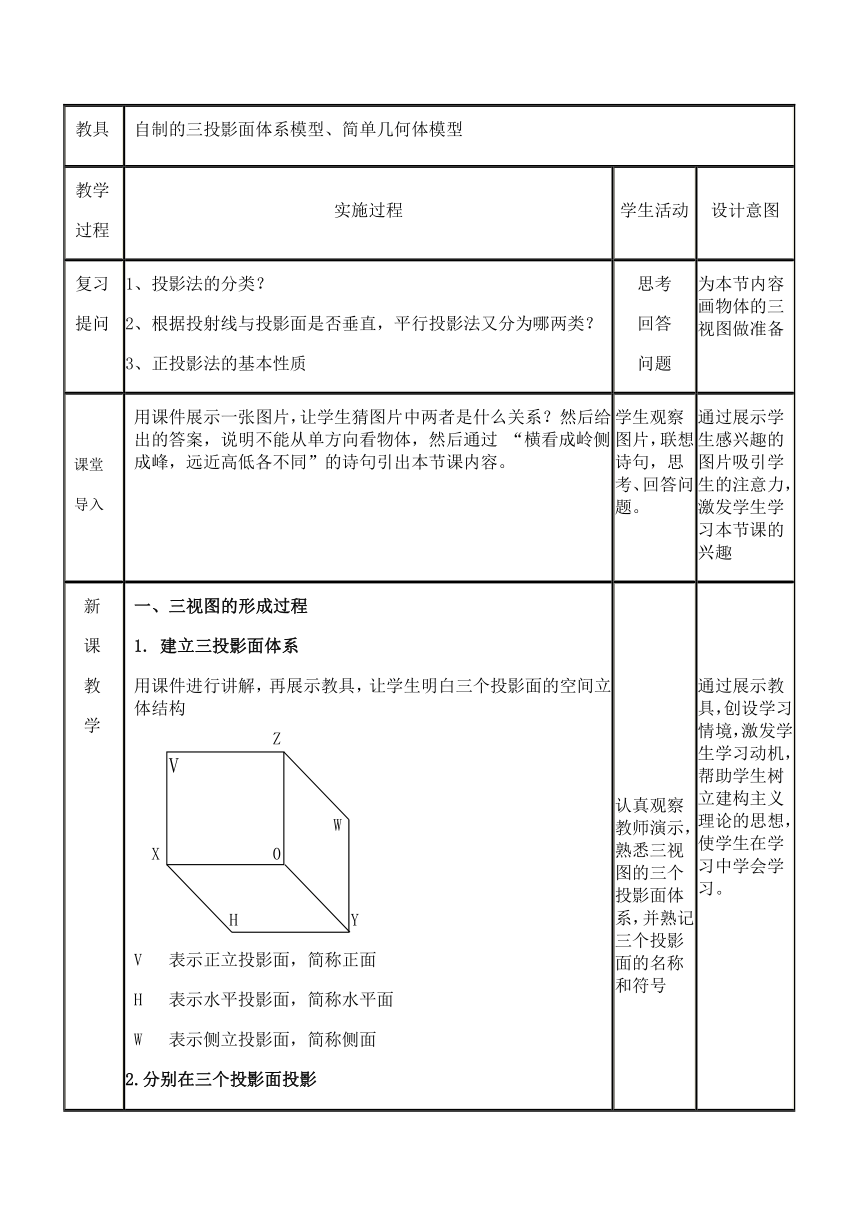

1. 建立三投影面體系
用課件進行講解，再展示教具，讓學生明白三個投影面的空間立體結構
Z
V

W
X 0

H Y
V? 表示正立投影面，簡稱正面
H? 表示水平投影面，簡稱水平面
W? 表示側立投影面，簡稱側面
2.分別在三個投影面投影

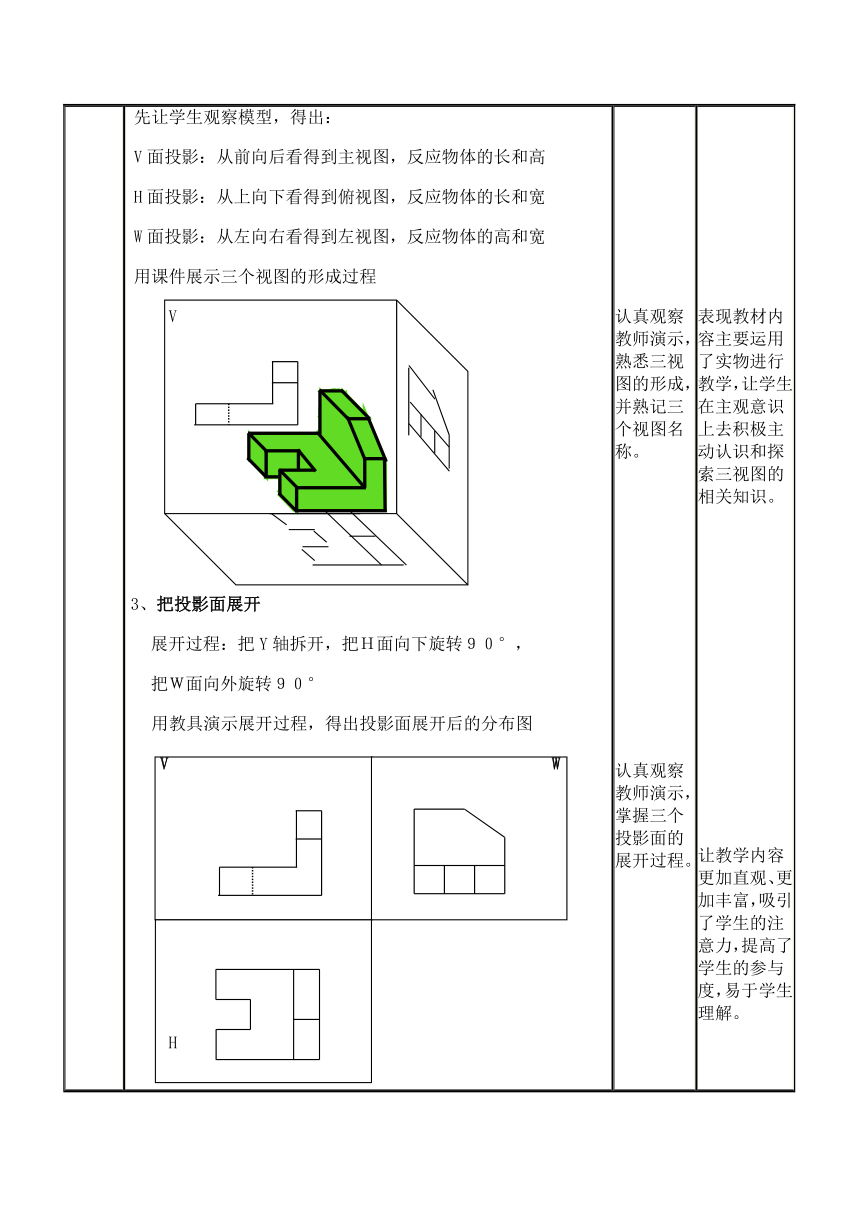

先讓學生觀察模型，得出：
V面投影：從前向后看得到主視圖，反應物體的長和高
H面投影：從上向下看得到俯視圖，反應物體的長和寬
W面投影：從左向右看得到左視圖，反應物體的高和寬
用課件展示三個視圖的形成過程
V
3、把投影面展開
展開過程：把Y軸拆開，把Ｈ面向下旋轉９０°，
把Ｗ面向外旋轉９０°
用教具演示展開過程，得出投影面展開后的分布圖
V W
H
去掉投影面得

主視圖保持不動
俯視圖在主視圖的下面
左視圖在主視圖的右面
二、三視圖的投影規律
三視圖的投影規律即三視圖的關系，有兩個：
一個是“三等”關系，一個是“方位”關系。
1、三等關系
高
長 寬
寬
主、俯——長對正
主、左——高平齊
左、俯——寬相等
特別提醒注意：
不僅物體的整體要符合上述的投影規律而且物體的每個組成部分都要符合投影規律。
2、方位關系
上 上

左 右 后 前
下 下
后
左 右
前
注意：
兩個投影規律是看、畫圖的依據，兩個關系缺一不可。
三、三視圖練習
1、根據主、左視圖，并參照立體圖，選擇正確的俯視圖（ ）

2、根據主、左視圖，并參照立體圖，選擇正確的俯視圖（ ）
3、根據立體圖上箭頭所指的方向，選擇正確的視圖（ ）

4、參照立體圖畫三視圖
三、板書設計
三投影面體系 V ┻ H ┻ W
1、三視圖的形成 一投影
三視圖的形成過程
二展平
長對正
“三等”關系 高平齊
2、三視圖的投影規律 寬相等
“方位”關系
四、小結
1、投影體系的建立。注意V ┻ H ┻ W 。
2、三視圖的形成過程：“一投影二展平”。即:把物體放在投
影體系中分別向三個投影面進行投影后, 將Ｙ軸拆開，——把
Ｈ面向下旋轉９０°，把Ｗ面向外旋轉９0°即得物體的“三
視圖”。
主、俯視圖 長對正
“三等”關系 主、左視圖 高平齊
3、三視圖的投影規律 俯、左視圖 寬相等
“方位”關系
五、作業
習題冊P13
六、教師寄語
“橫看成嶺側成峰，遠近高低各不同”，做人、做事，接人待物要多角度，多方面分析，我們會發現許多美的、閃光的東西
七、 教學反思
《三視圖的形成及投影規律》是一個非常抽象的理論知識，學生學起來比較枯燥無味，所以我們在教學的過程中必須想辦法把這個抽象的理論通過生動形象的具體的教學方法展示出來，使用豐富的自制教學模型，幫助我們的學生更容易理解和掌握學習內容。多角度發掘?qū)W生的主觀能動性。讓學生學中練、練中學，親歷有效的知識探索，在教師的主導下建構系統的知識。探究后的思考總結和探究的過程同樣重要，給學生思考的時間和空間是教學中非常關鍵的一環。做到動靜結合。再一個要做到的是從實踐中提煉理論，用理論指導實踐這個過程的統一，在實踐中完善理論和拓展實踐領域。
?
?
認真觀察教師演示，熟悉三視圖的三個投影面體系，并熟記三個投影面的名稱和符號
?
?
?
?
?
?
?
認真觀察教師演示，熟悉三視圖的形成，并熟記三個視圖名稱。
認真觀察教師演示，掌握三個投影面的展開過程。
學生通過學習三視圖的形成過程，掌握三個視圖的位置關系
利用模型與紙張的模擬關系，形象地探究三視圖的草圖，并研究三視圖之間的規律
學生通過觀察對比，明白三視圖反應的物體的前后、左右和上下關系。
學生認真觀察，對比正確的三視圖，選出正確的答案再次鞏固相關的知識。
學生認真觀察實物模型，各自完成三視圖的繪制，接著小組間互相評價，選出正確的在課堂上展示，并說明繪制的過程，再次鞏固相關的知識。
??回憶課堂內容，再次對三視圖的繪制加以思考延伸。
學生課后完成作業
?
?
通過展示教具，創設學習情境，激發學生學習動機，幫助學生樹立建構主義理論的思想，使學生在學習中學會學習。
?
?
?
?
表現教材內容主要運用了實物進行教學，讓學生在主觀意識上去積極主動認識和探索三視圖的相關知識。
讓教學內容更加直觀、更加豐富，吸引了學生的注意力，提高了學生的參與度，易于學生理解。
?
?
?
培養學生自主學習的能力
把難理解的寬相等比喻成學生熟悉的跑道，給學生一個驚喜，使學生牢記在心并熟練
掌握。
把抽象的想象直觀的表達出來，降低了難度，符合學生的特點。
講解與學習相結合的方法符合我校學生的心理特點，能夠充分讓每一位學生有所收獲。
選擇與講課過程中類似的模型，有助于學生對本節課的知識鞏固，此外可以對學生進行分組教學，每4人一組，組間進行互評，互評后將作業放在投影上展出。為學生創設一個良好的交流環境，促進學生思想和方法的交流。
提倡以學生為主的小結形式，即讓學生對本課時所學的內容進行分析，從而確定下一課時的教學目標。
讓學生將知識帶到生活中加以思考，并正確地分析問題。并所學知識進行遷移，去解決類似的問題。
