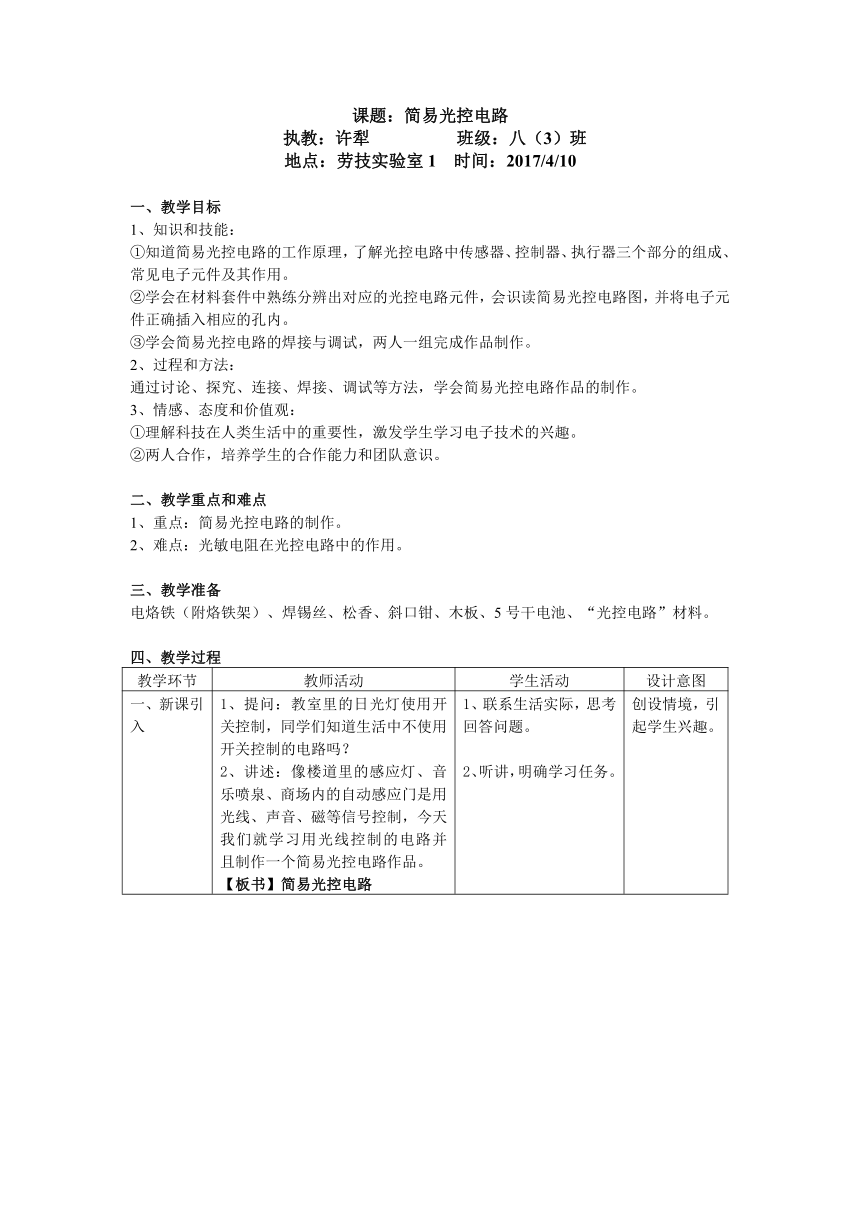

課題：簡易光控電路
執教：許犁 班級：八（3）班
地點：勞技實驗室1 時間：2017/4/10
一、教學目標
1、知識和技能：
①知道簡易光控電路的工作原理，了解光控電路中傳感器、控制器、執行器三個部分的組成、常見電子元件及其作用。
②學會在材料套件中熟練分辨出對應的光控電路元件，會識讀簡易光控電路圖，并將電子元件正確插入相應的孔內。
③學會簡易光控電路的焊接與調試，兩人一組完成作品制作。
過程和方法：
通過討論、探究、連接、焊接、調試等方法，學會簡易光控電路作品的制作。
情感、態度和價值觀：
①理解科技在人類生活中的重要性，激發學生學習電子技術的興趣。
②兩人合作，培養學生的合作能力和團隊意識。
二、教學重點和難點
1、重點：簡易光控電路的制作。
2、難點：光敏電阻在光控電路中的作用。
三、教學準備
電烙鐵（附烙鐵架）、焊錫絲、松香、斜口鉗、木板、5號干電池、“光控電路”材料。
四、教學過程
教學環節
教師活動
學生活動
設計意圖
一、新課引入
1、提問：教室里的日光燈使用開關控制，同學們知道生活中不使用開關控制的電路嗎？
2、講述：像樓道里的感應燈、音樂噴泉、商場內的自動感應門是用光線、聲音、磁等信號控制，今天我們就學習用光線控制的電路并且制作一個簡易光控電路作品。
【板書】簡易光控電路
1、聯系生活實際，思考回答問題。
2、聽講，明確學習任務。
創設情境，引起學生興趣。
二、電路組成
出示簡易光控電路的電路圖，分析光控電路中傳感器、控制器、執行器三個組成部分。
【板書】一、電路組成
2、講述：傳感器光敏電阻的作用?！景鍟?shū)】1.傳感器：光敏電阻
3、講述：控制器色環電阻、三極管的作用。
【板書】2.控制器：色環電阻、三極管
講述：執行器發光二極管、蜂鳴器的作用。
【板書】3.執行器：發光二極管、蜂鳴器
1、聽講。
認識光敏電阻。
3、復習色環電阻器、三極管。
4、復習發光二極管，認識蜂鳴器。
了解光控電路的工作原理，三個組成部分及其作用。
復習電子元器件的知識為焊接做好準備。
三、連接與焊接
【板書】二、連接與焊接
1、出示光控電路印版圖，對照電路圖，指示學生正確連接并焊接。
2、指示學生連接、焊接傳感器部分，完成后統計、點評。
3、出示焊接要求(學案)指示學生相互交換，連接、焊接執行器部分。然后焊接控制器。
4、教師巡視，發現問題及時糾正。
1、聽講觀察。
2、連接、焊接光敏電阻。
連接、焊接發光二極管、蜂鳴器；連接、焊接色環電阻、三極管。
體驗整個連接與焊接操作過程。
四、作品的調試與比較
指示學生焊接電源并調試作品，然后分別演示有光敏電阻的作品和沒有光敏電阻的作品，進行比較，證明光敏電阻的控制作品。
作品的調試、展示比較。作品點評。
無論作品是否成功，都要從過程中吸取經驗。
五、小結
知識梳理。
完成學案。
通過實驗、比較，得出簡易光控電路的工作原理。
五、板書設計
課題：簡易光控電路
電路組成
傳感器：光敏電阻
2.控制器：色環電阻、三極管
3.執行器：發光二極管、蜂鳴器
二、連接與焊接
簡易光控電路學案
班級: 姓名:
電路組成
非電量信號（光線） 傳感器 控制器 執行器
色環表
顏色
一
二
三
棕
1
1
X 10
紅
2
2
X 100
橙
3
3
X 1000
綠
5
5
X 100000
三極管連接示意圖：

二、作品評價標準:①連接：符號、引腳極性正確 ②焊接：焊點牢固、大小適中、光滑③調試電路成功
小結：簡易光控電路中，起到光控作用的電子元器件是_____________；光線__________（較亮/較暗）的時候，電路工作；光控?zé)襞c日光燈相比，有什么優點？
