2017年11月浙江省普通高校招生選考科目考試
技術模擬試卷02
通用技術（50分）
一、選擇題（本大題共13小題，每小題2分，共26分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
1．如圖所示是一款四旋翼飛行器，可用于野外搜救及航拍等，以下說法正確的是（
）
A．采用四個螺旋槳控制飛行器，體現了技術的綜合性
B．四旋翼飛行器結構較復雜，體現了技術的兩面性
C．可滿足野外搜救及航拍的需求，體現了技術的目的性
D．四旋翼飛行器的航拍功能柘展了人的活動空間，體現了技術發展人的作用
2．如圖所示是一款智能馬桶蓋。從設計的人機關系角度分析，下列說法中不正確的是（
）
A．人靠近時桶蓋自動打開，實現了高效目標
B．座圈能自動快速加熱，實現了舒適目標
C．具有溫水沖洗和暖風烘干功能，可預防痔瘡、便秘，實規了安全目標
D．桶蓋邊有自動運行按鍵，只要按下就能協助使用者站起，該設計考慮了特殊人群
3．如圖所示為國際頂級安全箱，其設計者在對其進行設計分析時，主要從“物”的角度考慮的是（
）
A．可以有效防止潮氣、水、甚至空氣進入
B．鎖扣設計不夾手、好打開、易鎖緊
C．內部空間大，可以放置各類物品
D．外殼采用工程塑料混合聚丙烯異分子、重量輕、強度高
4．如圖所示為我國傳統木工中常采用的榫接，已知構件1和構件2的結構，下列關于構件3的結構草圖中合理的是（
）
5．如圖所示是某公司生活垃圾厭氧發酵處理優化后的工藝流程圖，關于該流程以下說法中不正確的是（
）
A．鍋爐發電工序和污水收集處理工序是并行工序
B．該流程的設計和實施過程中，要對流程進行不斷的改進，才能實觀優化
C．該流程優化的條件是厭氧發酵技術和先進的設備
D．該流程優化后，真正實現了生活垃圾無污染處理
6．加工如圖所示的連接件時，先在鋁板上劃線、沖眼、然后鉆孔，再鋸割及銼削，最后彎折成形。以下操作方法中不合理的是（
）
A．用劃針和鋼直尺劃線
B．先用樣沖沖眼，再用鉆頭鉆孔
C．鉆孔操作前需要進行倒角
D．用臺虎鉗夾持朝半圓通槽這一側彎折
7．如圖所示的三視圖的尺寸標注錯誤（包括重復、漏標）的有（
）
A．3處
B．4處
C．5處
D．6處
8．如圖是常見路燈架示意，下列關于路燈架中各個構件的受力分析正確的是（
）
A．吊桿受拉、橫桿受彎曲、支撐桿受彎曲
B．吊桿受拉、橫桿受彎曲、支撐桿受壓
C．吊桿受拉、橫桿受壓、支撐桿受彎曲

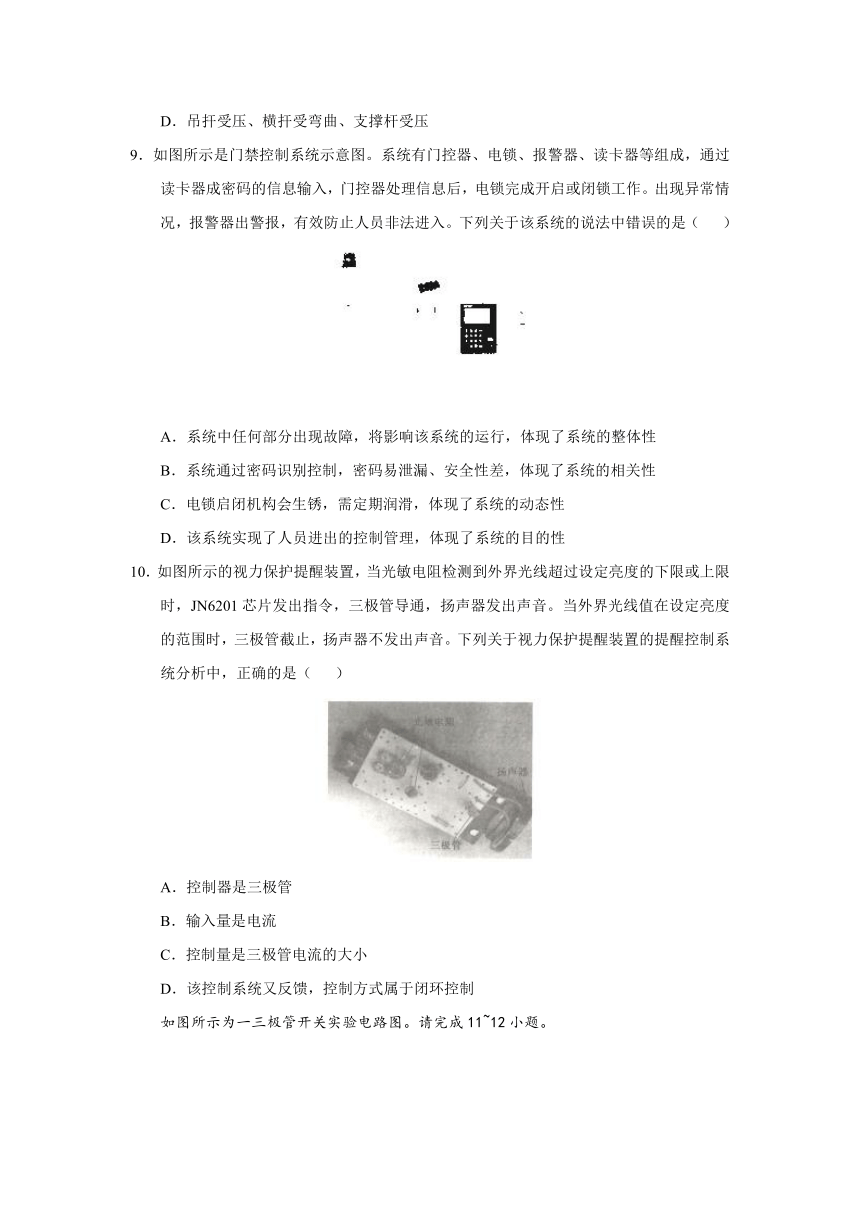

D．吊捍受壓、橫捍受彎曲、支撐桿受壓
9．如圖所示是門禁控制系統示意圖。系統有門控器、電鎖、報警器、讀卡器等組成，通過讀卡器成密碼的信息輸入，門控器處理信息后，電鎖完成開啟或閉鎖工作。出現異常情況，報警器出警報，有效防止人員非法進入。下列關于該系統的說法中錯誤的是（
）
A．系統中任何部分出現故障，將影響該系統的運行，體現了系統的整體性
B．系統通過密碼識別控制，密碼易泄漏、安全性差，體現了系統的相關性
C．電鎖啟閉機構會生銹，需定期潤滑，體現了系統的動態性
D．該系統實現了人員進出的控制管理，體現了系統的目的性
10．如圖所示的視力保護提醒裝置，當光敏電阻檢測到外界光線超過設定亮度的下限或上限時，JN6201芯片發出指令，三極管導通，揚聲器發出聲音。當外界光線值在設定亮度的范圍時，三極管截止，揚聲器不發出聲音。下列關于視力保護提醒裝置的提醒控制系統分析中，正確的是（
）
A．控制器是三極管
B．輸入量是電流
C．控制量是三極管電流的大小
D．該控制系統又反饋，控制方式屬于閉環控制
如圖所示為一三極管開關實驗電路圖。請完成11~12小題。
11．【加試題】以下對該電路的分析中不正確的是（
）
A．若V1能點亮，則R1必定小于R2
B．提高V1亮度的有效手段為減小R4的阻值
C．若不斷調大R3，則V1最終會不亮
D．若不斷調大R2，則V1最終會點亮
12．【加試題】若希望該電路檢測到有紅外線時就亮燈報警，則以下電路中能實現該功能的是（
）
13．【加試題】分析下圖所示的電子控制電路，下列判斷正確的是（
）
A．只有當A=0、B=0時，蜂鳴器不發聲
B．只有當A=1、B=1時，蜂鳴器不發聲
C．只有當A=1、B=0時，蜂鳴器發聲
D．當A=0、B=1時，蜂鳴器發聲
二、非選擇題（本大題共4小題，第14小題6分，第15小題9分，第16小題3分，第17小題6分，共24分）
14．如圖所示是某軸承結構裝配示意閣，軸承1和軸承2安裝在軸承座的孔中，并由固定盤1和間定盤2固定好。齒輪由平鍵與軸連接，并通過墊圈和螺栓1與軸鎖緊，能夠隨軸可靠運轉。
現在軸承陣右側零件與軸、軸承座之間的裝配已完成，下一步將進行軸承座左側零件與軸、軸承座的裝配。需要以下環節：A．螺拴1安裝到軸上；B．軸承1安裝到軸上；C．墊圈安裝到軸上；D．間定盤1安裝到軸上；E．平鍵安裝到平鍵槽中；F．螺栓2共6個安裝到軸承座上；G．齒輪安裝到軸上。
請分析該軸承結構和裝配工藝，回答以下問題：
（1）合理的裝配流程為：_______→D→_______→_______→G________→A(在“
_
”處填寫裝配環節的序號)；
（2）若使用彈簧墊圈來防止受震動后齒輪與軸的連接變松，則彈簧墊圈應該放在_
(
在①齒輪與固定盤1之間；②墊圈與齒輪之間；③螺栓1頭部與墊圈之間中選擇合適的選項，將序兮填入“____”處）；
（3）固定盤1和固定盤2上的6個螺栓安裝孔都進行了一定深度的擴孔以剛好容納螺栓2的頭部，則螺栓2最好選擇_______
(在①元寶螺栓；②六角螺栓；③內六角螺栓中選擇合適的選項，將序號填入“____”處）。
15．如圖（a）所示為一款可折疊式臺燈，裝配時需要將臺燈支撐桿底部圓管與夾持在桌面邊沿的底座（虛框位置)連接。原來的底座已經損壞，現需要重新設計制作一個底座（材料自選）。經測量支撐桿底部圓管直徑為30
mm，長50
mm，側面為M8螺孔見圖（b）]，螺孔中心到圓管下底面距離為30mm。底座的設計要求為：
A．支撐桿能與底座連接，并采用合適方式固定；
B．底座與桌子夾持牢間可靠，可適應不同厚度的桌面；
C．安裝底座前無需對桌面進行鉆孔；
D．底座與桌子的連接可拆卸。
請根據上述設計要求，完成以下任務：
（1）畫出底座的設計草圖，必要時可用文字說明；
（2）在設計草圖上標注底座的主要尺寸；
（3）為了提高連接的強度，可以采取的措施是____________________。（在①選用硬度大的材料制作底座；②減小底座與桌面的夾持而織；③將原先的連接方式改為焊接；④增大底座與桌面的夾持面積中選擇兩種，將序號填寫在“_______”處）。
16．請補全三視圖中所缺的三條圖線。
17．【加試題】如圖所示為一魚缸水溫報警系統的實驗電路，水溫低于18℃時，報警燈V2會點亮。圖中R1為熱敏電阻，R2為可調電阻，R3與R4為普通電阻。請完成以下任務。
（1）熱敏電阻R1應選用________(在①負溫度系數型熱敏電阻；②正溫度系數型熱敏電阻中選擇正確的選項，將序號填在“_____”）
（2）若需要警示燈V2的亮度調高，以便更容易觀察到。則應該_________(在①調大R2；②調小R2；③將R3換為更小的電阻；④將R4換為更小的電阻中選擇正確的選項，將序號填在“__________”）。
（3）若將R3接在三極管的發射極上，想要達到和原來相同的控制結果，則需要_________(在①調大R2；②調小R2；③將R4換為更小的電阻中選擇正確的選項，將序號填在“__________”）。
（4）若在組裝實驗電路時只有與第1小題類型相反的熱敏電阻可使用，但有與門、或門、與非門3種門電路芯片。請你選擇上述一種合適的門電路，在下面虛線框中連接a、b兩點補全電路，使其功能不變。
