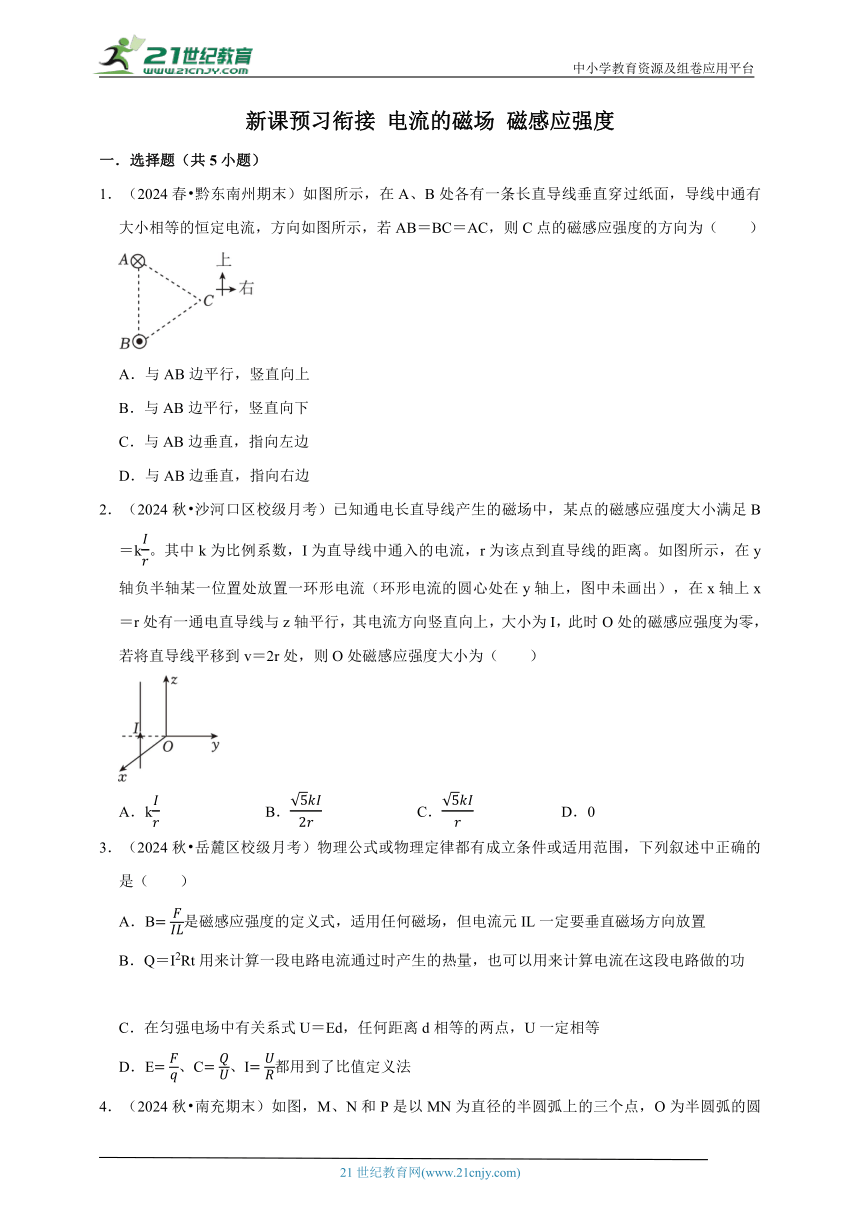

新課預習銜接 電流的磁場 磁感應強度
一．選擇題（共5小題）
1．（2024春 黔東南州期末）如圖所示，在A、B處各有一條長直導線垂直穿過紙面，導線中通有大小相等的恒定電流，方向如圖所示，若AB＝BC＝AC，則C點的磁感應強度的方向?yàn)椋ā　。?br/>A．與AB邊平行，豎直向上
B．與AB邊平行，豎直向下
C．與AB邊垂直，指向左邊
D．與AB邊垂直，指向右邊
2．（2024秋 沙河口區校級月考）已知通電長直導線產生的磁場中，某點的磁感應強度大小滿足B＝k。其中k為比例系數，I為直導線中通入的電流，r為該點到直導線的距離。如圖所示，在y軸負半軸某一位置處放置一環形電流（環形電流的圓心處在y軸上，圖中未畫出），在x軸上x(chóng)＝r處有一通電直導線與z軸平行，其電流方向豎直向上，大小為I，此時O處的磁感應強度為零，若將直導線平移到v＝2r處，則O處磁感應強度大小為（　　）
A．k B． C． D．0
3．（2024秋 岳麓區校級月考）物理公式或物理定律都有成立條件或適用范圍，下列敘述中正確的是（　　）
A．B是磁感應強度的定義式，適用任何磁場，但電流元IL一定要垂直磁場方向放置
B．Q＝I2Rt用來計算一段電路電流通過時產生的熱量，也可以用來計算電流在這段電路做的功
C．在勻強電場中有關系式U＝Ed，任何距離d相等的兩點，U一定相等
D．E、C、I都用到了比值定義法

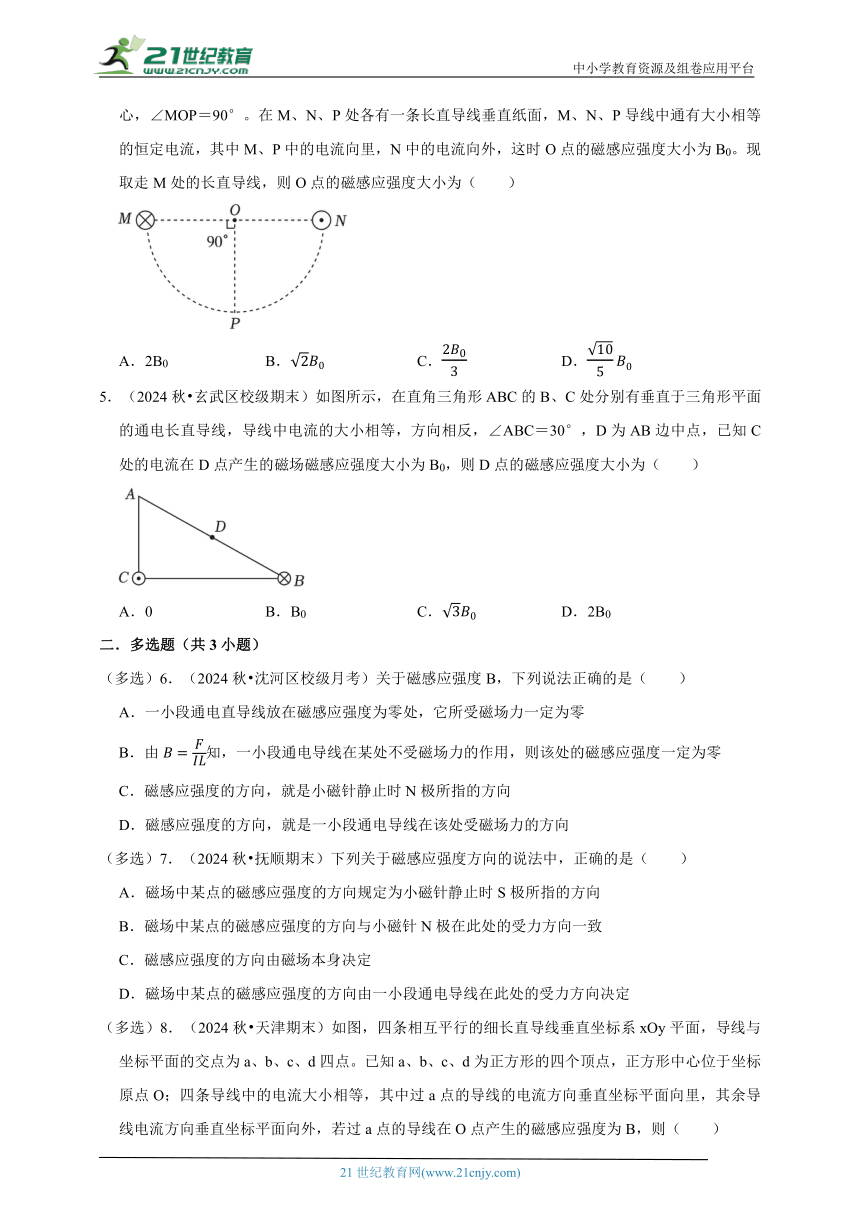

4．（2024秋 南充期末）如圖，M、N和P是以MN為直徑的半圓弧上的三個點，O為半圓弧的圓心，∠MOP＝90°。在M、N、P處各有一條長直導線垂直紙面，M、N、P導線中通有大小相等的恒定電流，其中M、P中的電流向里，N中的電流向外，這時O點的磁感應強度大小為B0。現取走M(jìn)處的長直導線，則O點的磁感應強度大小為（　　）
A．2B0 B． C． D．
5．（2024秋 玄武區校級期末）如圖所示，在直角三角形ABC的B、C處分別有垂直于三角形平面的通電長直導線，導線中電流的大小相等，方向相反，∠ABC＝30°，D為AB邊中點，已知C處的電流在D點產生的磁場磁感應強度大小為B0，則D點的磁感應強度大小為（　　）
A．0 B．B0 C． D．2B0
二．多選題（共3小題）
（多選）6．（2024秋 沈河區校級月考）關于磁感應強度B，下列說法正確的是（　　）
A．一小段通電直導線放在磁感應強度為零處，它所受磁場力一定為零
B．由知，一小段通電導線在某處不受磁場力的作用，則該處的磁感應強度一定為零
C．磁感應強度的方向，就是小磁針靜止時N極所指的方向
D．磁感應強度的方向，就是一小段通電導線在該處受磁場力的方向
（多選）7．（2024秋 撫順期末）下列關于磁感應強度方向的說法中，正確的是（　　）
A．磁場中某點的磁感應強度的方向規定為小磁針靜止時S極所指的方向
B．磁場中某點的磁感應強度的方向與小磁針N極在此處的受力方向一致
C．磁感應強度的方向由磁場本身決定
D．磁場中某點的磁感應強度的方向由一小段通電導線在此處的受力方向決定

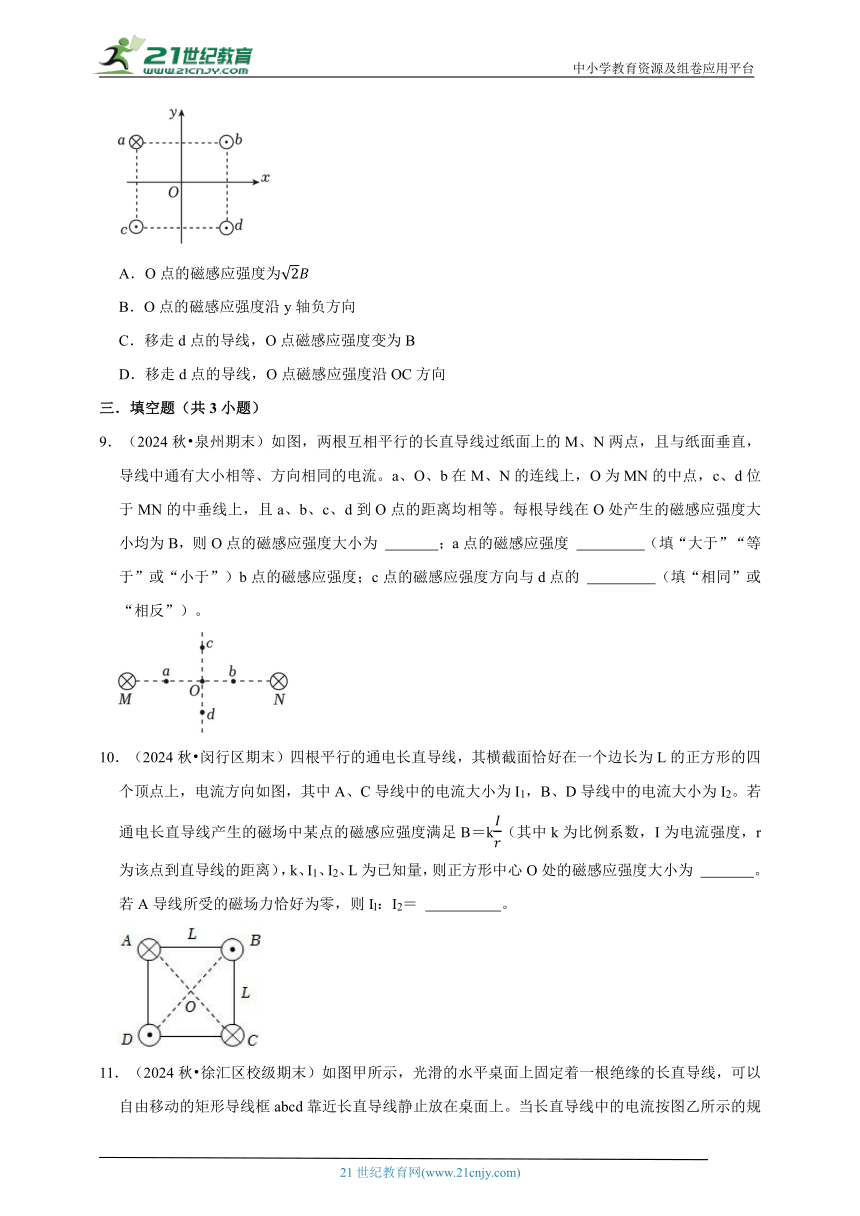

（多選）8．（2024秋 天津期末）如圖，四條相互平行的細長直導線垂直坐標系xOy平面，導線與坐標平面的交點為a、b、c、d四點。已知a、b、c、d為正方形的四個頂點，正方形中心位于坐標原點O；四條導線中的電流大小相等，其中過a點的導線的電流方向垂直坐標平面向里，其余導線電流方向垂直坐標平面向外，若過a點的導線在O點產生的磁感應強度為B，則（　　）
A．O點的磁感應強度為
B．O點的磁感應強度沿y軸負方向
C．移走d點的導線，O點磁感應強度變?yōu)锽
D．移走d點的導線，O點磁感應強度沿OC方向
三．填空題（共3小題）
9．（2024秋 泉州期末）如圖，兩根互相平行的長直導線過紙面上的M、N兩點，且與紙面垂直，導線中通有大小相等、方向相同的電流。a、O、b在M、N的連線上，O為MN的中點，c、d位于MN的中垂線上，且a、b、c、d到O點的距離均相等。每根導線在O處產生的磁感應強度大小均為B，則O點的磁感應強度大小為 　 　；a點的磁感應強度 　 　（填“大于”“等于”或“小于”）b點的磁感應強度；c點的磁感應強度方向與d點的 　 　（填“相同”或“相反”）。
10．（2024秋 閔行區期末）四根平行的通電長直導線，其橫截面恰好在一個邊長為L(zhǎng)的正方形的四個頂點上，電流方向如圖，其中A、C導線中的電流大小為I1，B、D導線中的電流大小為I2。若通電長直導線產生的磁場中某點的磁感應強度滿足B＝k（其中k為比例系數，I為電流強度，r為該點到直導線的距離），k、I1、I2、L為已知量，則正方形中心O處的磁感應強度大小為 　 　。若A導線所受的磁場力恰好為零，則Il：I2＝ 　 　。

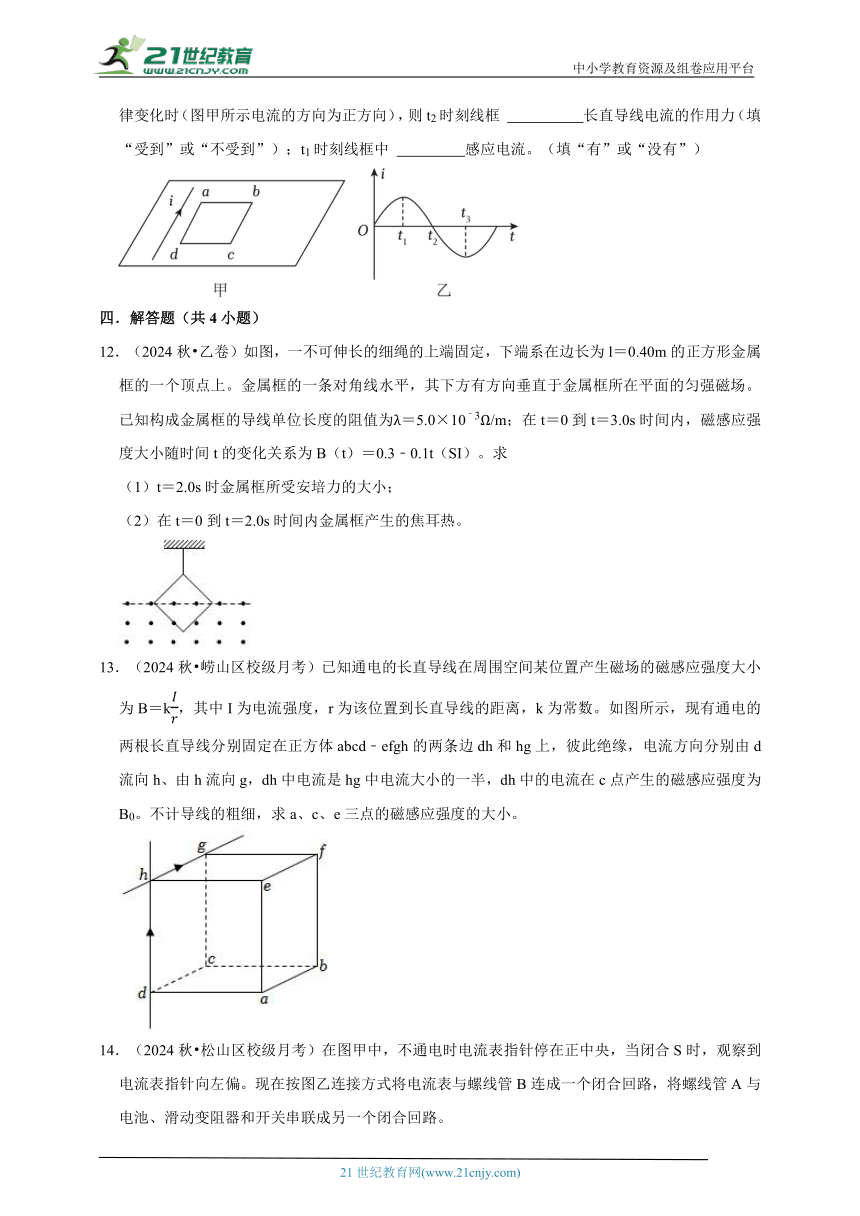

11．（2024秋 徐匯區校級期末）如圖甲所示，光滑的水平桌面上固定著一根絕緣的長直導線，可以自由移動的矩形導線框abcd靠近長直導線靜止放在桌面上。當長直導線中的電流按圖乙所示的規律變化時（圖甲所示電流的方向?yàn)檎较颍瑒tt2時刻線框 　 　長直導線電流的作用力（填“受到”或“不受到”）；t1時刻線框中 　 　感應電流。（填“有”或“沒有”）
四．解答題（共4小題）
12．（2024秋 乙卷）如圖，一不可伸長的細繩的上端固定，下端系在邊長為l＝0.40m的正方形金屬框的一個頂點上。金屬框的一條對角線水平，其下方有方向垂直于金屬框所在平面的勻強磁場。已知構成金屬框的導線單位長度的阻值為λ＝5.0×10﹣3Ω/m；在t＝0到t＝3.0s時間內，磁感應強度大小隨時間t的變化關系為B（t）＝0.3﹣0.1t（SI）。求
（1）t＝2.0s時金屬框所受安培力的大小；
（2）在t＝0到t＝2.0s時間內金屬框產生的焦耳熱。
13．（2024秋 嶗山區校級月考）已知通電的長直導線在周圍空間某位置產生磁場的磁感應強度大小為B＝k，其中I為電流強度，r為該位置到長直導線的距離，k為常數。如圖所示，現有通電的兩根長直導線分別固定在正方體abcd﹣efgh的兩條邊dh和hg上，彼此絕緣，電流方向分別由d流向h、由h流向g，dh中電流是hg中電流大小的一半，dh中的電流在c點產生的磁感應強度為B0。不計導線的粗細，求a、c、e三點的磁感應強度的大小。

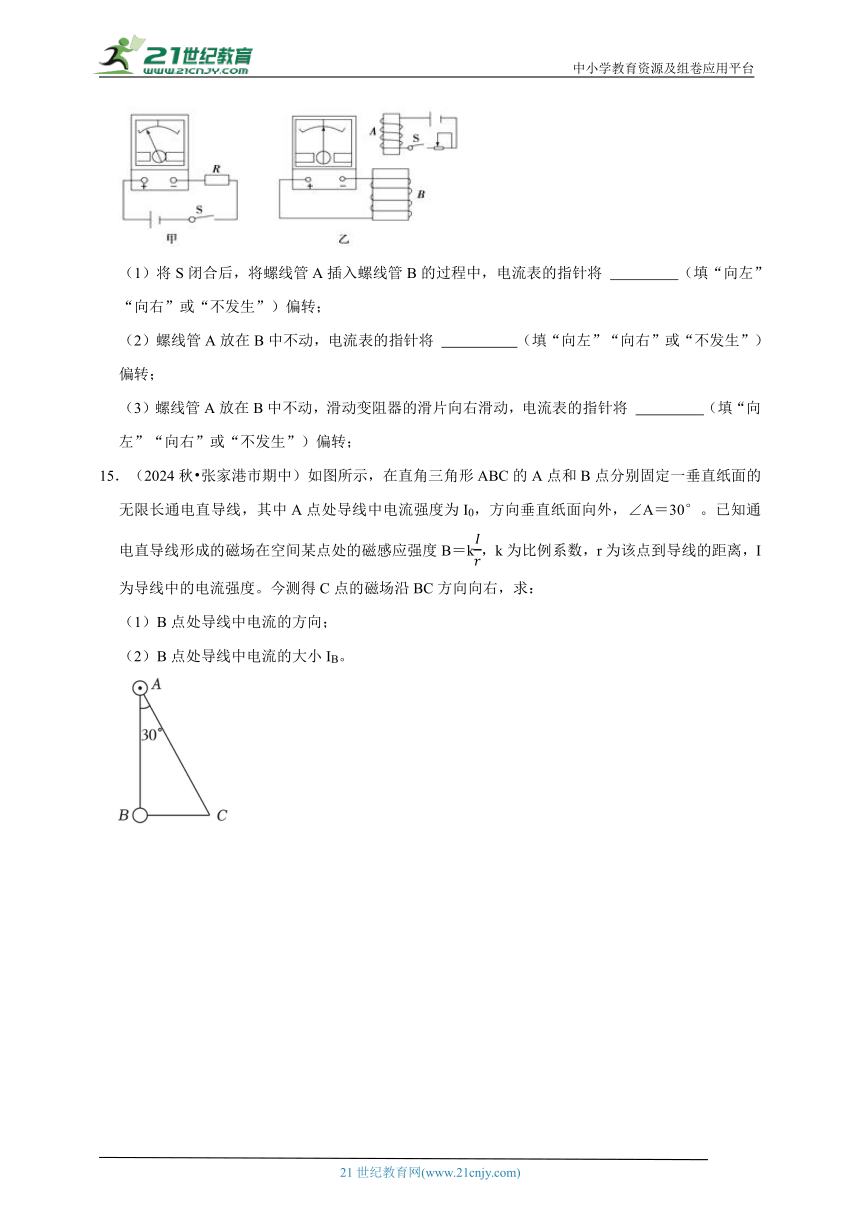

14．（2024秋 松山區校級月考）在圖甲中，不通電時電流表指針停在正中央，當閉合S時，觀察到電流表指針向左偏。現在按圖乙連接方式將電流表與螺線管B連成一個閉合回路，將螺線管A與電池、滑動變阻器和開關串聯成另一個閉合回路。
（1）將S閉合后，將螺線管A插入螺線管B的過程中，電流表的指針將 　 　（填“向左”“向右”或“不發生”）偏轉；
（2）螺線管A放在B中不動，電流表的指針將 　 　（填“向左”“向右”或“不發生”）偏轉；
（3）螺線管A放在B中不動，滑動變阻器的滑片向右滑動，電流表的指針將 　 　（填“向左”“向右”或“不發生”）偏轉；
15．（2024秋 張家港市期中）如圖所示，在直角三角形ABC的A點和B點分別固定一垂直紙面的無限長通電直導線，其中A點處導線中電流強度為I0，方向垂直紙面向外，∠A＝30°。已知通電直導線形成的磁場在空間某點處的磁感應強度B＝k，k為比例系數，r為該點到導線的距離，I為導線中的電流強度。今測得C點的磁場沿BC方向向右，求：
（1）B點處導線中電流的方向；
（2）B點處導線中電流的大小IB。
新課預習銜接 電流的磁場 磁感應強度
參考答案與試題解析
一．選擇題（共5小題）
1．（2024春 黔東南州期末）如圖所示，在A、B處各有一條長直導線垂直穿過紙面，導線中通有大小相等的恒定電流，方向如圖所示，若AB＝BC＝AC，則C點的磁感應強度的方向?yàn)椋ā　。?br/>A．與AB邊平行，豎直向上
B．與AB邊平行，豎直向下
C．與AB邊垂直，指向左邊
D．與AB邊垂直，指向右邊
【考點】磁感應強度的矢量疊加．
【專題】解題思想；定量思想；電荷守恒定律與庫侖定律專題；分析綜合能力．
【答案】C
【分析】根據右手螺旋定則判斷出直導線在C點的磁場方向，根據平行四邊形定則，對磁感應強度進行合成，得出C點的合場強的方向。
【解答】解：根據右手螺旋定則可知，A、B兩處電流在C點的磁感應強度方向，如圖所示
點A在C點的磁場方向與AC連線垂直，點B在C點的磁場方向與BC連線垂直
又因?yàn)锳B＝BC＝AC，所以∠ACB＝60°
根據角的關系可知C點的磁感應強度的方向與AB邊垂直，指向左邊，故C正確，ABD錯誤。
故選：C。
【點評】解決本題的關鍵掌握右手螺旋定則判斷電流周圍的磁場方向，以及知道磁感應強度的合成遵循平行四邊形定則。
2．（2024秋 沙河口區校級月考）已知通電長直導線產生的磁場中，某點的磁感應強度大小滿足B＝k。其中k為比例系數，I為直導線中通入的電流，r為該點到直導線的距離。如圖所示，在y軸負半軸某一位置處放置一環形電流（環形電流的圓心處在y軸上，圖中未畫出），在x軸上x(chóng)＝r處有一通電直導線與z軸平行，其電流方向豎直向上，大小為I，此時O處的磁感應強度為零，若將直導線平移到v＝2r處，則O處磁感應強度大小為（　　）
A．k B． C． D．0
【考點】通電直導線周圍的磁場．
【專題】定量思想；推理法；磁場 磁場對電流的作用；分析綜合能力．
【答案】B
【分析】依據磁感應強度B＝k公式，結合矢量的合成法則，及安培定則，即可一一求解。
【解答】解：原來通電指導線在O處的磁感應強度大小為B1＝k，方向指向y軸負方向，此時O處的合磁感應強度為零，說明環形電流在O處的磁感應強度大小等于B1，方向指向y軸正方向，當直導線平移到y(tǒng)＝2r處，直導線在O處的磁感應強度大小為B2＝k，方向指向x軸正方向，據平行四邊形定則可知，O處的合磁感應強度大小為B，故B正確，ACD錯誤。
故選：B。
【點評】本題考查某點的磁感應強度滿足B＝k的應用，掌握矢量的合成法則，同時理解安培定則的內容。
3．（2024秋 岳麓區校級月考）物理公式或物理定律都有成立條件或適用范圍，下列敘述中正確的是（　　）
A．B是磁感應強度的定義式，適用任何磁場，但電流元IL一定要垂直磁場方向放置
B．Q＝I2Rt用來計算一段電路電流通過時產生的熱量，也可以用來計算電流在這段電路做的功
C．在勻強電場中有關系式U＝Ed，任何距離d相等的兩點，U一定相等
D．E、C、I都用到了比值定義法
【考點】磁感應強度的定義與物理意義；比值定義法；勻強電場中電勢差與電場強度的關系；焦耳定律的內容及表達式．
【專題】定性思想；歸納法；恒定電流專題；磁場 磁場對電流的作用；理解能力．
【答案】A
【分析】根據磁感應強度的定義分析；W＝UIt用來計算電流在這段電路做的功；關系式U＝ Ed中，d為兩點沿電場方向的距離；是部分電路歐姆定律的表達式。
【解答】解：A、磁感應強度的定義式是B，適用于任何磁場，但需要使電流元IL一定垂直磁場方向放置，故A正確；
B、Q＝I2Rt用來計算一段電路電流通過時產生的熱量，而W＝UIt用來計算電流在這段電路做的功，故B錯誤；
C、勻強電場中關系式U＝ Ed，其中d為兩點沿電場方向的距離，可見必須是沿電場方向的距離相等的兩點間的電壓U才相等，故C錯誤；
D、E和C 用到了比值定義法，是部分電路歐姆定律的表達式，未用到比值定義法，故D錯誤。
故選：A。
【點評】在平時的物理學習中，要熟練掌握各個物理量的定義式和決定式，以及各個公式的適用條件，有助于加深學生對物理概念的理解。
4．（2024秋 南充期末）如圖，M、N和P是以MN為直徑的半圓弧上的三個點，O為半圓弧的圓心，∠MOP＝90°。在M、N、P處各有一條長直導線垂直紙面，M、N、P導線中通有大小相等的恒定電流，其中M、P中的電流向里，N中的電流向外，這時O點的磁感應強度大小為B0。現取走M(jìn)處的長直導線，則O點的磁感應強度大小為（　　）
A．2B0 B． C． D．
【考點】通電直導線周圍的磁場；磁感應強度的定義與物理意義．
【專題】定量思想；推理法；磁場 磁場對電流的作用；推理論證能力．
【答案】D
【分析】由磁場的疊加可知每根導線在O點產生的磁感應強度大小，移動之后距O點的距離不變，故磁感應強度大小不變，則由矢量合成的方向可得出移動之后的合磁感應強度。
【解答】解：根據安培定則可知，M導線在O點產生的磁場方向豎直向下，P導線在O點產生的磁場方向水平向右，N導線在O點產生的磁場方向?yàn)樨Q直向下，由M、N、P三導線距離O的距離相等，且電流大小相等，所以三導線在O點的磁感應強度大小相等，設為B1，由磁場疊加可知，三導線在O點的合磁感應強度
B0
同理若將M導線取走，則此時的磁感應強度為
BB1
整理有
B
故ABC錯誤，D正確；
故選：D。
【點評】磁感應強度為矢量，在求合磁感應強度時，應先分別求得各導線產生的磁場在O點的磁感應強度，再由矢量的合成方法：平行四邊形定則，求得總的磁感應強度
5．（2024秋 玄武區校級期末）如圖所示，在直角三角形ABC的B、C處分別有垂直于三角形平面的通電長直導線，導線中電流的大小相等，方向相反，∠ABC＝30°，D為AB邊中點，已知C處的電流在D點產生的磁場磁感應強度大小為B0，則D點的磁感應強度大小為（　　）
A．0 B．B0 C． D．2B0
【考點】通電直導線周圍的磁場；磁感應強度的定義與物理意義．
【專題】定量思想；圖析法；磁場 磁場對電流的作用；推理論證能力．
【答案】C
【分析】根據右手定則，確定D點的磁感應強度，并畫出合磁場強度，根據數學知識，求D點的磁感應強度大小。
【解答】解：根據右手定則，確定D點的磁感應強度，并畫出合磁場強度，如圖
C處的電流在D點產生的磁場磁感應強度大小B0，方向與CD垂直；B處的電流在D點產生的磁場磁感應強度大小B1，方向與AB垂直；由于D點到B、C點的距離相等，則
B0＝B1
由數學知識可知B0與B1的夾角為60°，則D點的磁感應強度大小為
故C正確，ABD錯誤。
故選：C。
【點評】本題解題關鍵是掌握右手定則，確定D點的磁感應強度，并畫出合磁場強度。
二．多選題（共3小題）
（多選）6．（2024秋 沈河區校級月考）關于磁感應強度B，下列說法正確的是（　　）
A．一小段通電直導線放在磁感應強度為零處，它所受磁場力一定為零
B．由知，一小段通電導線在某處不受磁場力的作用，則該處的磁感應強度一定為零
C．磁感應強度的方向，就是小磁針靜止時N極所指的方向
D．磁感應強度的方向，就是一小段通電導線在該處受磁場力的方向
【考點】磁感應強度的方向；磁感應強度的定義與物理意義．
【專題】定性思想；推理法；磁場 磁場對電流的作用；推理論證能力．
【答案】AC
【分析】磁感應強度的方向就是磁場的方向，是小磁針靜止的時候N極所指的方向，也是小磁針的N極所受力的方向；與通電導線所受安培力的方向垂直；磁感應強度是定義式，B大小與F、IL無關，B由磁場本身決定，當電流方向與磁場方向不在同一直線上時，導體才受到磁場力作用，磁場力的方向與電流、磁場垂直。
【解答】解：A、一小段通電直導線放在磁感應強度為零處，根據F＝BIL可知，它所受磁場力一定為零，故A正確；
B、一小段通電導線在某處不受磁場力，可能是導線與磁場平行，而該處的磁感應強度不一定為零，故B錯誤；
C、磁感應強度的方向就是小磁針靜止時N極所指的方向，故C正確；
D、磁感應強度的方向，與一小段通電導線在該處受磁場力的方向垂直，故D錯誤。
故選：AC。
【點評】對于磁感應強度的定義式，要明確其定義方法、適用條件，以及各個物理量的含義，可以和電場強度的定義E類比學習。
（多選）7．（2024秋 撫順期末）下列關于磁感應強度方向的說法中，正確的是（　　）
A．磁場中某點的磁感應強度的方向規定為小磁針靜止時S極所指的方向
B．磁場中某點的磁感應強度的方向與小磁針N極在此處的受力方向一致
C．磁感應強度的方向由磁場本身決定
D．磁場中某點的磁感應強度的方向由一小段通電導線在此處的受力方向決定
【考點】磁感應強度的定義與物理意義；磁感應強度的方向．
【專題】定性思想；推理法；磁場 磁場對電流的作用；推理論證能力．
【答案】BC
【分析】磁場中某點的磁感應強度的方向與小磁針靜止時N極的受力方向一致，與S極的受力方向相反；磁感應強度的大小是由磁場本身性質決定的，與外界條件無關。
【解答】解：A、磁感應強度的方向規定為小磁針在磁場中靜止時，N極所指的方向，不是S極所指的方向，故A錯誤；
B、磁場中某點的磁感應強度的方向與小磁針的N極在此處的受力方向一致，故B正確；
CD、磁場中某點的磁感應強度由磁場本身決定的，與此處是否有通電導線無關，故C正確，D錯誤。
故選：BC。
【點評】本題考查了磁感應強度的方向，關鍵要掌握磁感應強度的物理意義，磁感應強度由磁場本身決定，與小磁針無關。
（多選）8．（2024秋 天津期末）如圖，四條相互平行的細長直導線垂直坐標系xOy平面，導線與坐標平面的交點為a、b、c、d四點。已知a、b、c、d為正方形的四個頂點，正方形中心位于坐標原點O；四條導線中的電流大小相等，其中過a點的導線的電流方向垂直坐標平面向里，其余導線電流方向垂直坐標平面向外，若過a點的導線在O點產生的磁感應強度為B，則（　　）
A．O點的磁感應強度為
B．O點的磁感應強度沿y軸負方向
C．移走d點的導線，O點磁感應強度變?yōu)锽
D．移走d點的導線，O點磁感應強度沿OC方向
【考點】通電直導線周圍的磁場；磁感應強度的定義與物理意義．
【專題】定量思想；推理法；磁場 磁場對電流的作用；理解能力．
【答案】CD
【分析】運用安培定則，判斷各導線產生的磁感應強度方向，并通過磁感應強度的疊加分析各選項。
【解答】解：AB、四條導線中的電流大小相等，且到O點的距離相等，故四條通電導線在O點產生的磁感應強度大小相等，均為B。根據安培定則可知，四條導線中在O點產生的磁感應強度方向，如圖所示。
由圖可知，Bb與Bc相互抵消，Ba與Bd合成，根據平行四邊形定則可知，O點的磁感應強度方向由O指向c，其大小為2B，故AB錯誤；
CD、移走d點的導線，其它三條導線在O點的磁感應強度不變，則O點磁感應強度變?yōu)锽，故CD正確。
故選：CD。
【點評】熟練掌握和應用安培定則是解題的關鍵。因?yàn)榇鸥袘?yīng)強度是矢量，所以磁場的疊加遵循平行四邊形定則。
三．填空題（共3小題）
9．（2024秋 泉州期末）如圖，兩根互相平行的長直導線過紙面上的M、N兩點，且與紙面垂直，導線中通有大小相等、方向相同的電流。a、O、b在M、N的連線上，O為MN的中點，c、d位于MN的中垂線上，且a、b、c、d到O點的距離均相等。每根導線在O處產生的磁感應強度大小均為B，則O點的磁感應強度大小為 　0　；a點的磁感應強度 　等于　（填“大于”“等于”或“小于”）b點的磁感應強度；c點的磁感應強度方向與d點的 　相反　（填“相同”或“相反”）。
【考點】通電直導線周圍的磁場；磁感應強度的定義與物理意義．
【專題】定量思想；合成分解法；磁場 磁場對電流的作用；推理論證能力．
【答案】0，等于，相反。
【分析】分別做出這幾個位置的合磁場的磁感應強度矢量圖，根據平行四邊形定則進行矢量合成，進而分析即可。
【解答】解：如圖所示
由題知O為MN的中點，根據右手定則知BNO和BMO等大反向，合磁感應強度為0；
如圖所示
因?yàn)閍、b到O點的距離相等，則可知，Ba和Bb，等大反向；
如圖所示
因?yàn)閏、d到O點的距離相等，則可知，Bc和Bd 等大反向。
故答案為：0，等于，相反。
【點評】能夠根據安培定則做出這幾個位置的磁感應強度的矢量圖是解題的關鍵。
10．（2024秋 閔行區期末）四根平行的通電長直導線，其橫截面恰好在一個邊長為L(zhǎng)的正方形的四個頂點上，電流方向如圖，其中A、C導線中的電流大小為I1，B、D導線中的電流大小為I2。若通電長直導線產生的磁場中某點的磁感應強度滿足B＝k（其中k為比例系數，I為電流強度，r為該點到直導線的距離），k、I1、I2、L為已知量，則正方形中心O處的磁感應強度大小為 　0　。若A導線所受的磁場力恰好為零，則Il：I2＝ 　2：1　。
【考點】通電直導線周圍的磁場；磁感應強度的定義與物理意義．
【專題】信息給予題；定量思想；推理法；磁場 磁場對電流的作用；推理論證能力．
【答案】0；2：1。
【分析】根據左手定則確定通電導線分別在O點、A點的磁場方向，根據確定場強的大小，最后根據矢量的合成法則求合場強。
【解答】解：根據左手定則，導線A、B、C、D分別在O點的磁感應強度如圖所示：
根據可知，導線A、C在O處產生的磁感應強度大小相等、方向相反，導線B、D在O處產生的磁感應強度大小相等、方向相反；根據矢量的合成法則可知導線A與C在O點的合磁場為零，導線B與D在O點的合磁場為零，因此O點總的合磁場也為零；
通電長直導線產生的磁場中某點的磁感應強度滿足，那么導線B在A處的磁場，導線D在A處的磁場，
根據數學知識導線B、D在A處的合磁感應強度
導線C在A處的磁場，
A導線所受的磁場力恰好為零，則A處的合磁感應強度為零，根據場強的疊加原理B＝BC
聯立解得I1＝2I2，即
故答案為：0；2：1。
【點評】考查某點的磁感應強度滿足的應用，掌握矢量的合成法則，同時理解安培定則的內容。
11．（2024秋 徐匯區校級期末）如圖甲所示，光滑的水平桌面上固定著一根絕緣的長直導線，可以自由移動的矩形導線框abcd靠近長直導線靜止放在桌面上。當長直導線中的電流按圖乙所示的規律變化時（圖甲所示電流的方向?yàn)檎较颍瑒tt2時刻線框 　不受到　長直導線電流的作用力（填“受到”或“不受到”）；t1時刻線框中 　沒有　感應電流。（填“有”或“沒有”）
【考點】通電直導線周圍的磁場．
【專題】定性思想；推理法；電磁感應中的力學問題；理解能力．
【答案】見試題解答內容
【分析】在t2時刻，導線內的電流為零，磁場為0；根據感應電流的產生條件分析t1時刻線框中是否產生感應電流。
【解答】解：在t2時刻，導線內的電流為零，磁場為0，線框不受力，t1時刻，電流的變化率為零，磁通量的化率為零，故線框內沒有電流。
故答案為：不受到；沒有。
【點評】考查了楞次定律、安培定則的應用，i﹣t圖象的特點等綜合分析能力，掌握感應電流產生的條件．
四．解答題（共4小題）
12．（2024秋 乙卷）如圖，一不可伸長的細繩的上端固定，下端系在邊長為l＝0.40m的正方形金屬框的一個頂點上。金屬框的一條對角線水平，其下方有方向垂直于金屬框所在平面的勻強磁場。已知構成金屬框的導線單位長度的阻值為λ＝5.0×10﹣3Ω/m；在t＝0到t＝3.0s時間內，磁感應強度大小隨時間t的變化關系為B（t）＝0.3﹣0.1t（SI）。求
（1）t＝2.0s時金屬框所受安培力的大小；
（2）在t＝0到t＝2.0s時間內金屬框產生的焦耳熱。
【考點】安培定則（右手螺旋定則）；安培力的計算公式及簡單應用；法拉第電磁感應定律的內容和表達式；用焦耳定律計算電熱．
【專題】定量思想；推理法；磁場 磁場對電流的作用；分析綜合能力．
【答案】答：（1）t＝2.0s時金屬框所受安培力的大小為0.04N；
（2）在t＝0到t＝2.0s時間內金屬框產生的焦耳熱為0.016J。
【分析】（1）求解總電阻，根據閉合電路歐姆定律求解電流，根據B與t關系求解磁感應強度，根據F＝BIL求解安培力，注意L為等效長度；
（2）根據Q＝I2Rt求解焦耳熱。
【解答】解：（1）金屬框的總電阻為R＝4lλ＝4×0.40×5.0×10﹣3Ω＝8×10﹣3Ω，
金屬框中產生的感應電動勢為ES0.1V＝8×10﹣3V，
金屬框中的電流為IA＝1A，
t＝2.0s時磁感應強度B1＝0.3T﹣0.1×2.0T＝0.1T，
金屬框處于磁場中的有效長度為L(zhǎng)0.40m
此時金屬框所受安培力大小為F＝BIL＝0.1N＝0.04N；
（2）在t＝0到t＝2.0s時間內金屬框產生的焦耳熱為：Q＝I2Rt＝12×8×10﹣3×2.0J＝0.016J。
答：（1）t＝2.0s時金屬框所受安培力的大小為0.04N；
（2）在t＝0到t＝2.0s時間內金屬框產生的焦耳熱為0.016J。
【點評】本題主要是考查法拉第電磁感應定律，關鍵是知道B﹣t圖象的斜率不變、感應電動勢不變，則感應電流也不變。
13．（2024秋 嶗山區校級月考）已知通電的長直導線在周圍空間某位置產生磁場的磁感應強度大小為B＝k，其中I為電流強度，r為該位置到長直導線的距離，k為常數。如圖所示，現有通電的兩根長直導線分別固定在正方體abcd﹣efgh的兩條邊dh和hg上，彼此絕緣，電流方向分別由d流向h、由h流向g，dh中電流是hg中電流大小的一半，dh中的電流在c點產生的磁感應強度為B0。不計導線的粗細，求a、c、e三點的磁感應強度的大小。
【考點】通電直導線周圍的磁場．
【專題】定性思想；合成分解法；推理論證能力．
【答案】a、c、e三點的磁感應強度的大小分別為：、3B0、
【分析】由安培定則判定通電直流導線周圍磁場的方向，然后根據矢量運算法則計算即可求解。
【解答】解：由題意知：若正方形棱長為l，dh中的電流在c點產生的磁感應強度為B0，則dh中的電流在ae兩點產生的磁感應強度為也為B0，在a點產生磁場方向沿ab方向，c點沿bc方向，e點沿ef方向；
則hg中電流在c、e點產生的磁感應強度為2B0，在c點產生的磁場方向沿bc方向，e點沿ea方向；在a點產生的磁感應強度為為，a點的磁感應強度方向沿ba方向。
根據矢量的合成可知a、c、e三點的磁感應強度的大小分別為：、3B0、
答：a、c、e三點的磁感應強度的大小分別為：、3B0、
【點評】本題考查磁感應強度的標矢性以及矢量運算法則，還考查了安培定則。
14．（2024秋 松山區校級月考）在圖甲中，不通電時電流表指針停在正中央，當閉合S時，觀察到電流表指針向左偏。現在按圖乙連接方式將電流表與螺線管B連成一個閉合回路，將螺線管A與電池、滑動變阻器和開關串聯成另一個閉合回路。
（1）將S閉合后，將螺線管A插入螺線管B的過程中，電流表的指針將 　向右　（填“向左”“向右”或“不發生”）偏轉；
（2）螺線管A放在B中不動，電流表的指針將 　不發生　（填“向左”“向右”或“不發生”）偏轉；
（3）螺線管A放在B中不動，滑動變阻器的滑片向右滑動，電流表的指針將 　向右　（填“向左”“向右”或“不發生”）偏轉；
【考點】磁感應強度的定義與物理意義；磁通量的概念和計算公式的定性分析．
【專題】實驗題；定性思想；推理法；電磁感應與電路結合；實驗探究能力．
【答案】（1）向右；（2）不發生；（3）向右。
【分析】根據閉合S時，觀察到電流表指針向左偏，即有電流從正極流進時，指針向左偏；若電流從負極流進時，則指針向右偏；由安培定則判斷出線圈A產生的磁場方向，然后判斷出穿過線圈B的磁通量如何變化，最后由楞次定律判斷出感應電流的方向，確定電流表指針的偏轉方向；當穿過線圈B的磁通量不變時，則不會產生感應電流，從而即可求解。
【解答】解：在圖甲中，閉合開關，電流從正接線柱流入電流表，電流表指針向左偏轉，即電流從哪個接線柱流入，指針就向哪側偏轉。
在圖乙中，閉合開關后，由安培定則可知，線圈A中的電流產生的磁場豎直向上；
（1）將S閉合后，將螺線管A插入螺線管B的過程中，穿過B的磁場向上，磁通量變大，由楞次定律可知，感應電流從電流表負接線柱流入，則電流表的指針將右偏轉；
（2）螺線管A放在B中不動，穿過B的磁通量不變，不產生感應電流，電流表的指針將不發生偏轉；
（3）螺線管A放在B中不動，穿過B的磁場向上，將滑動變阻器的滑動觸片向右滑動時，穿過B的磁通量變大，由楞次定律可知，感應電流從電流表負接線柱流入，則電流表的指針將向右偏轉；
故答案為：（1）向右；（2）不發生；（3）向右。
【點評】本題是一道基礎題，熟練掌握并靈活應用安培定則及楞次定律即可正確解題，注意電流從哪個接線柱流入，指針就向哪側偏轉是解題的關鍵。
15．（2024秋 張家港市期中）如圖所示，在直角三角形ABC的A點和B點分別固定一垂直紙面的無限長通電直導線，其中A點處導線中電流強度為I0，方向垂直紙面向外，∠A＝30°。已知通電直導線形成的磁場在空間某點處的磁感應強度B＝k，k為比例系數，r為該點到導線的距離，I為導線中的電流強度。今測得C點的磁場沿BC方向向右，求：
（1）B點處導線中電流的方向；
（2）B點處導線中電流的大小IB。
【考點】通電直導線周圍的磁場．
【專題】計算題；定性思想；方程法；磁場 磁場對電流的作用；推理論證能力．
【答案】（1）B點處導線中電流的方向垂直紙面向里；
（2）B點處導線中電流的大小I0
【分析】（1）根據C點的磁場沿BC方向向右，再由矢量的合成法則，及應用安培定則，判斷出B點處導線中電流的方向；
（2）根據B＝k，與幾何知識，及平行四邊形定則，求出B點處導線中電流的大小。
【解答】解：C點磁場的磁感應強度B合沿BC方向向右，
設A點處導線和B點處導線在C點形成的磁場的磁感應強度大小分別為BA、BB，
方向分別與AC與BC垂直，如圖所示，
B點處導線中電流垂直紙面向里，
（2）由幾何知識可知，∠A＝30°，rB＝BC；rA＝AC＝2BC＝2rB，
由圖示可知：sin30°
直線電流產生的磁感應強度B＝k，
解得：，因此B點處導線中電流的大小I0
答：（1）B點處導線中電流的方向垂直紙面向里；
（2）B點處導線中電流的大小I0
【點評】本題考查安培定則以及矢量的合成法則的內容，在解題時要注意幾何知識的應用。
21世紀教育網 www.21cnjy.com 精品試卷·第 2 頁 （共 2 頁）
21世紀教育網(www.21cnjy.com)

展開更多......

收起↑
