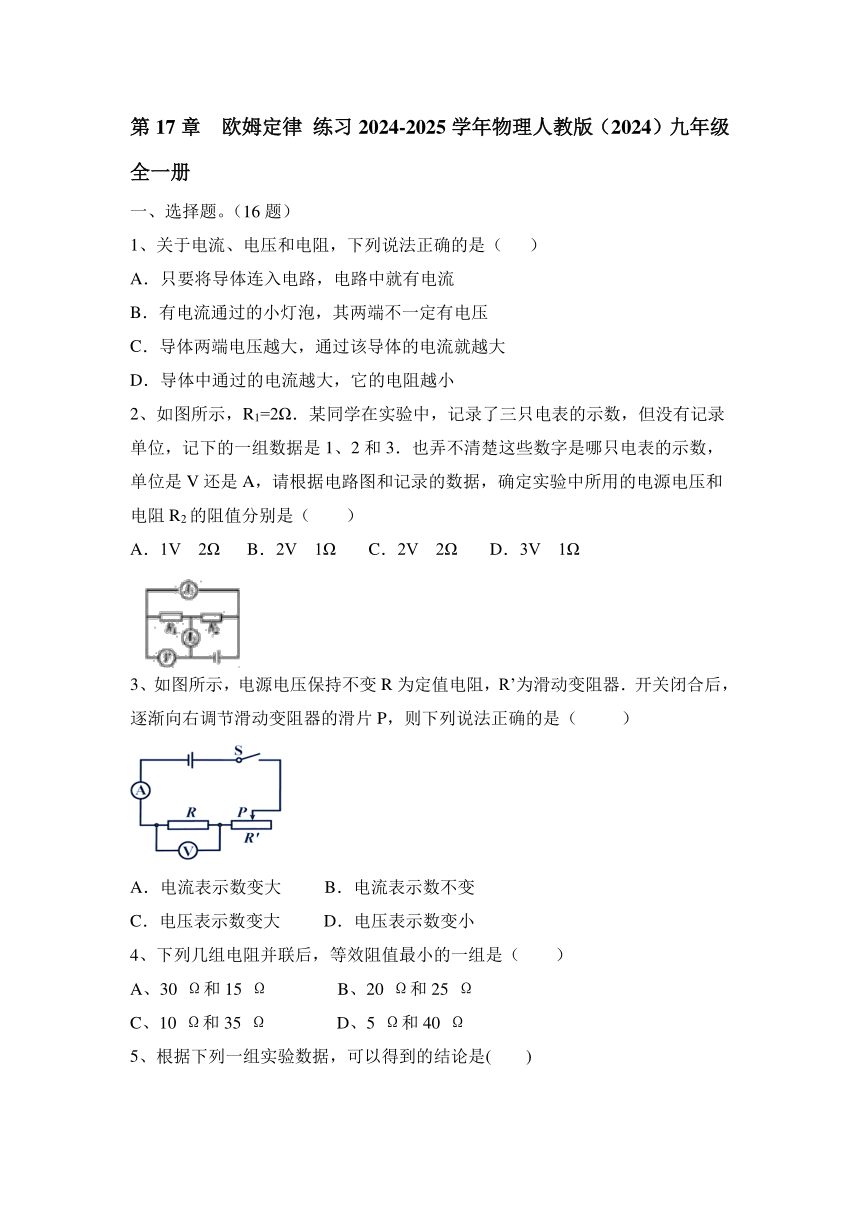

第17章 歐姆定律 練習2024-2025學年物理人教版（2024）九年級全一冊
一、選擇題。（16題）
1、關于電流、電壓和電阻，下列說法正確的是（ ）
A．只要將導體連入電路，電路中就有電流
B．有電流通過的小燈泡，其兩端不一定有電壓
C．導體兩端電壓越大，通過該導體的電流就越大
D．導體中通過的電流越大，它的電阻越小
2、如圖所示，R1=2Ω．某同學在實驗中，記錄了三只電表的示數，但沒有記錄單位，記下的一組數據是1、2和3．也弄不清楚這些數字是哪只電表的示數，單位是V還是A，請根據電路圖和記錄的數據，確定實驗中所用的電源電壓和電阻R2的阻值分別是（　　）
A．1V 2Ω B．2V 1Ω C．2V 2Ω D．3V 1Ω
3、如圖所示，電源電壓保持不變R為定值電阻，R’為滑動變阻器．開關閉合后，逐漸向右調節滑動變阻器的滑片P，則下列說法正確的是（ ）
A．電流表示數變大 B．電流表示數不變
C．電壓表示數變大 D．電壓表示數變小
4、下列幾組電阻并聯后，等效阻值最小的一組是（　　）
A、30 Ω和15 Ω B、20 Ω和25 Ω
C、10 Ω和35 Ω D、5 Ω和40 Ω

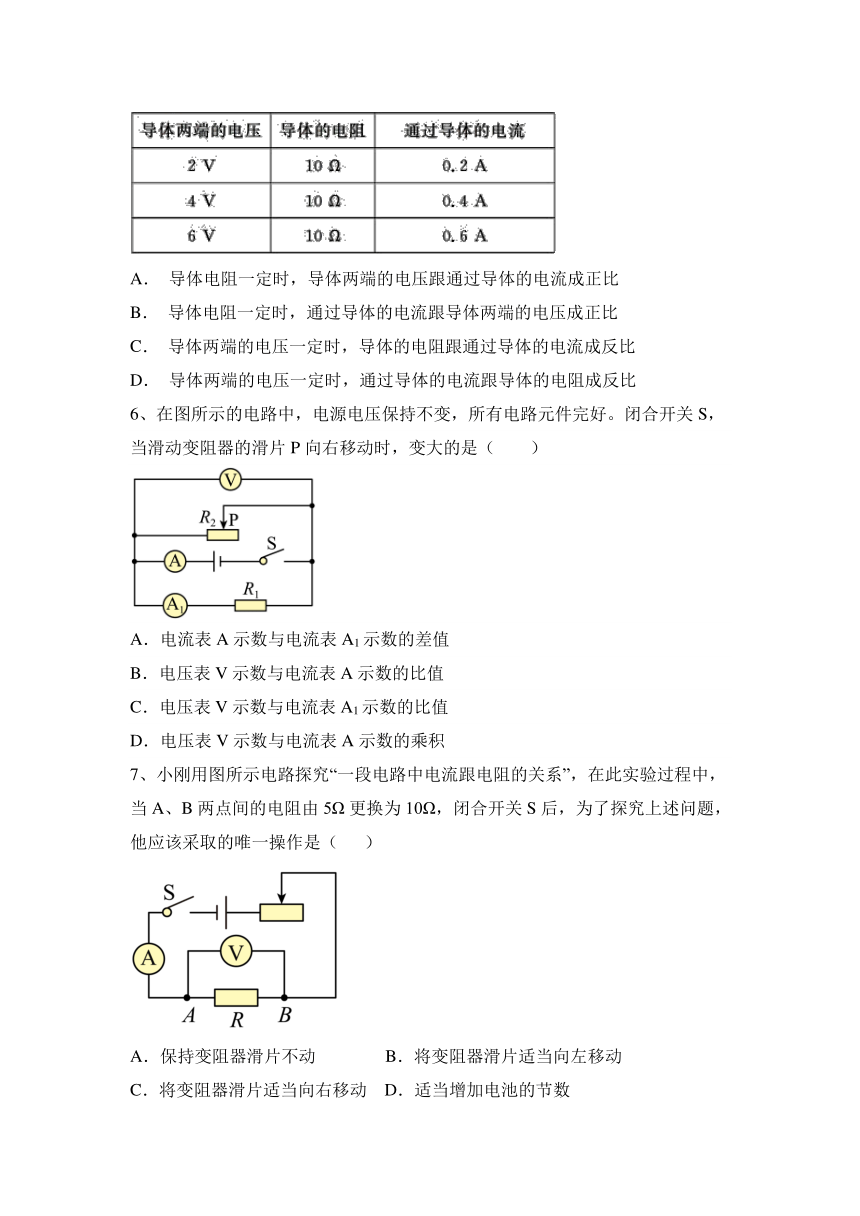

5、根據下列一組實驗數據，可以得到的結論是(　　)
A． 導體電阻一定時，導體兩端的電壓跟通過導體的電流成正比
B． 導體電阻一定時，通過導體的電流跟導體兩端的電壓成正比
C． 導體兩端的電壓一定時，導體的電阻跟通過導體的電流成反比
D． 導體兩端的電壓一定時，通過導體的電流跟導體的電阻成反比
6、在圖所示的電路中，電源電壓保持不變，所有電路元件完好。閉合開關S，當滑動變阻器的滑片P向右移動時，變大的是（　　）
A．電流表A示數與電流表A1示數的差值
B．電壓表V示數與電流表A示數的比值
C．電壓表V示數與電流表A1示數的比值
D．電壓表V示數與電流表A示數的乘積
7、小剛用圖所示電路探究“一段電路中電流跟電阻的關系”，在此實驗過程中，當A、B兩點間的電阻由5Ω更換為10Ω，閉合開關S后，為了探究上述問題，他應該采取的唯一操作是（ ）
A．保持變阻器滑片不動 B．將變阻器滑片適當向左移動
C．將變阻器滑片適當向右移動 D．適當增加電池的節數

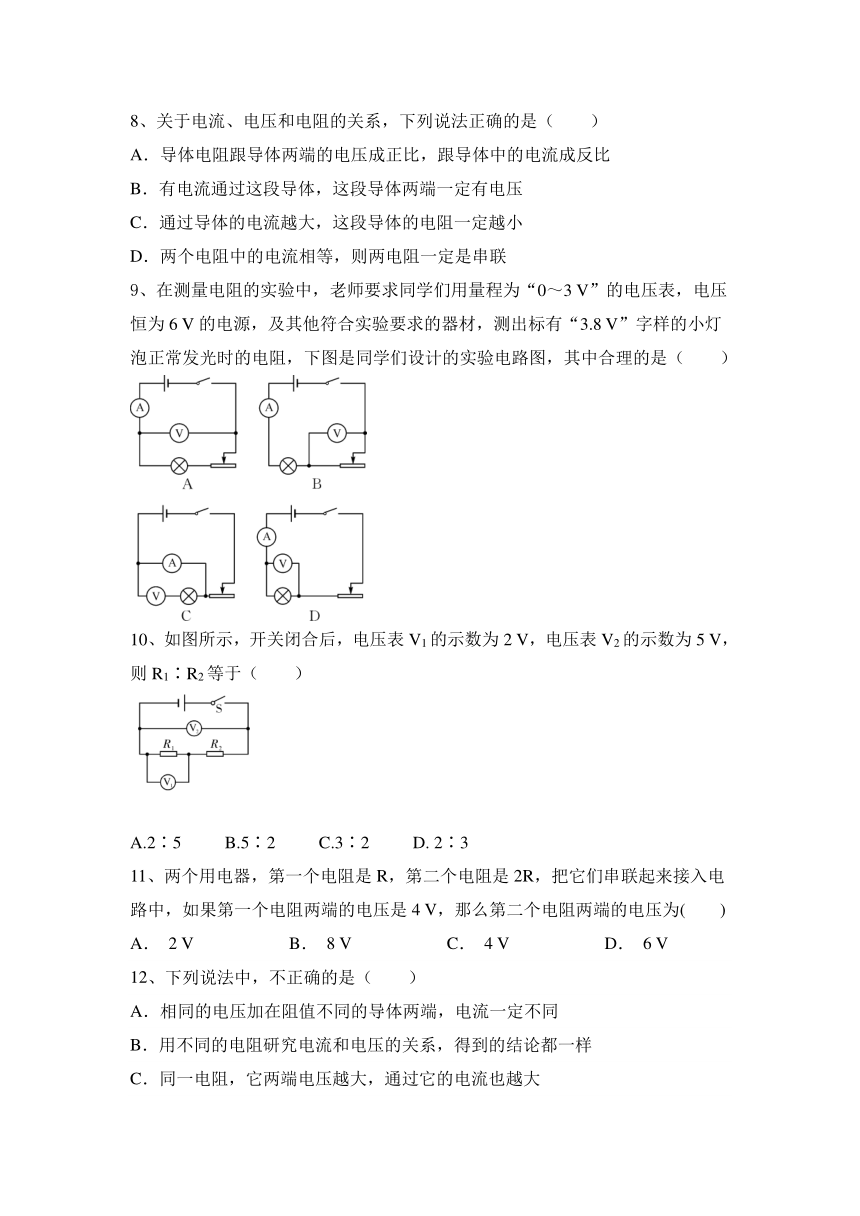

8、關于電流、電壓和電阻的關系，下列說法正確的是（　　）
A．導體電阻跟導體兩端的電壓成正比，跟導體中的電流成反比
B．有電流通過這段導體，這段導體兩端一定有電壓
C．通過導體的電流越大，這段導體的電阻一定越小
D．兩個電阻中的電流相等，則兩電阻一定是串聯
9、在測量電阻的實驗中，老師要求同學們用量程為“0～3 V”的電壓表，電壓恒為6 V的電源，及其他符合實驗要求的器材，測出標有“3.8 V”字樣的小燈泡正常發光時的電阻，下圖是同學們設計的實驗電路圖，其中合理的是（ ）
10、如圖所示，開關閉合后，電壓表V1的示數為2 V，電壓表V2的示數為5 V，則R1∶R2等于（　　）
A.2∶5 B.5∶2 C.3∶2 D. 2∶3
11、兩個用電器，第一個電阻是R，第二個電阻是2R，把它們串聯起來接入電路中，如果第一個電阻兩端的電壓是4 V，那么第二個電阻兩端的電壓為(　　)
A． 2 V B． 8 V C． 4 V D． 6 V
12、下列說法中，不正確的是（　　）
A．相同的電壓加在阻值不同的導體兩端，電流一定不同
B．用不同的電阻研究電流和電壓的關系，得到的結論都一樣
C．同一電阻，它兩端電壓越大，通過它的電流也越大
D．當加在某電阻兩端的電壓改變時，該電阻兩端的電壓與電流的比值也隨著改變

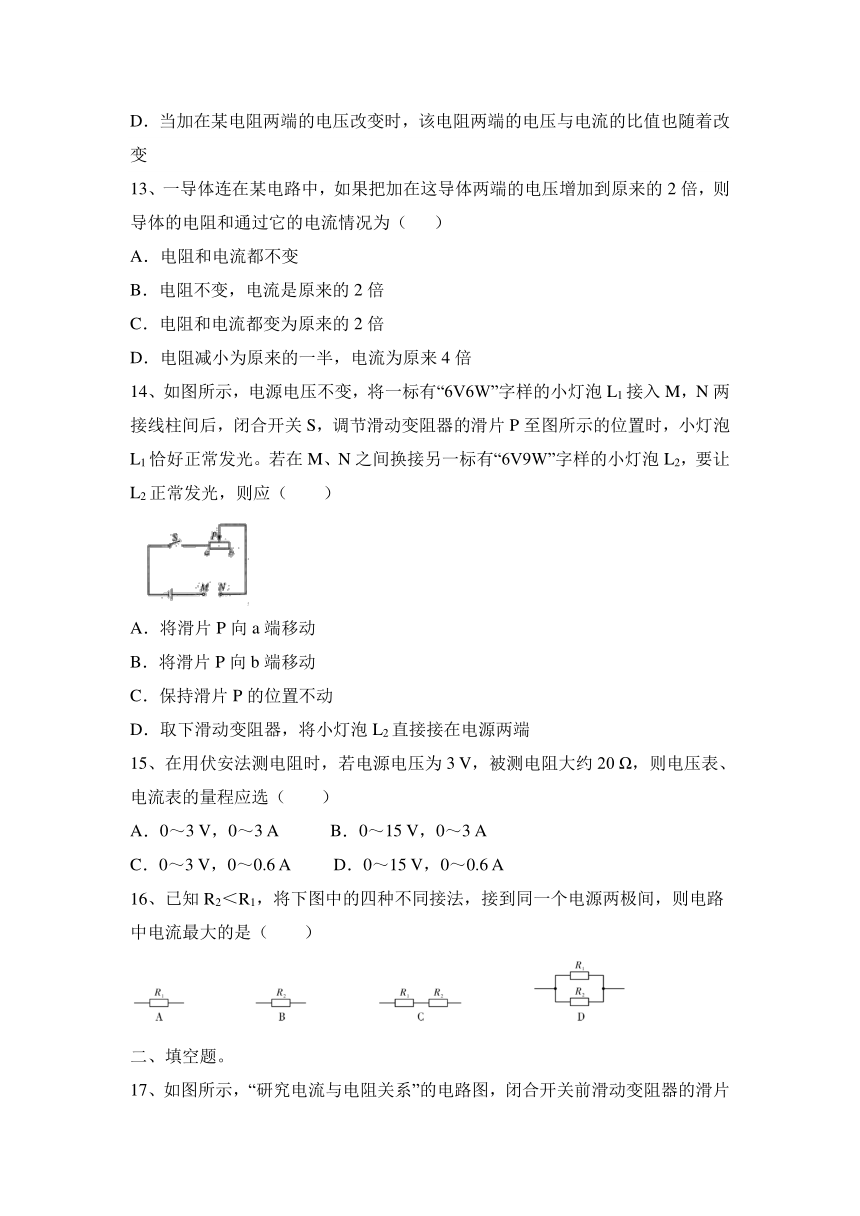

13、一導體連在某電路中，如果把加在這導體兩端的電壓增加到原來的2倍，則導體的電阻和通過它的電流情況為（ ）
A．電阻和電流都不變
B．電阻不變，電流是原來的2倍
C．電阻和電流都變為原來的2倍
D．電阻減小為原來的一半，電流為原來4倍
14、如圖所示，電源電壓不變，將一標有“6V6W”字樣的小燈泡L1接入M，N兩接線柱間后，閉合開關S，調節滑動變阻器的滑片P至圖所示的位置時，小燈泡L1恰好正常發光。若在M、N之間換接另一標有“6V9W”字樣的小燈泡L2，要讓L2正常發光，則應（　　）
A．將滑片P向a端移動
B．將滑片P向b端移動
C．保持滑片P的位置不動
D．取下滑動變阻器，將小燈泡L2直接接在電源兩端
15、在用伏安法測電阻時，若電源電壓為3 V，被測電阻大約20 Ω，則電壓表、電流表的量程應選（ ）
A．0～3 V，0～3 A B．0～15 V，0～3 A
C．0～3 V，0～0.6 A D．0～15 V，0～0.6 A
16、已知R2＜R1，將下圖中的四種不同接法，接到同一個電源兩極間，則電路中電流最大的是（　　）
二、填空題。

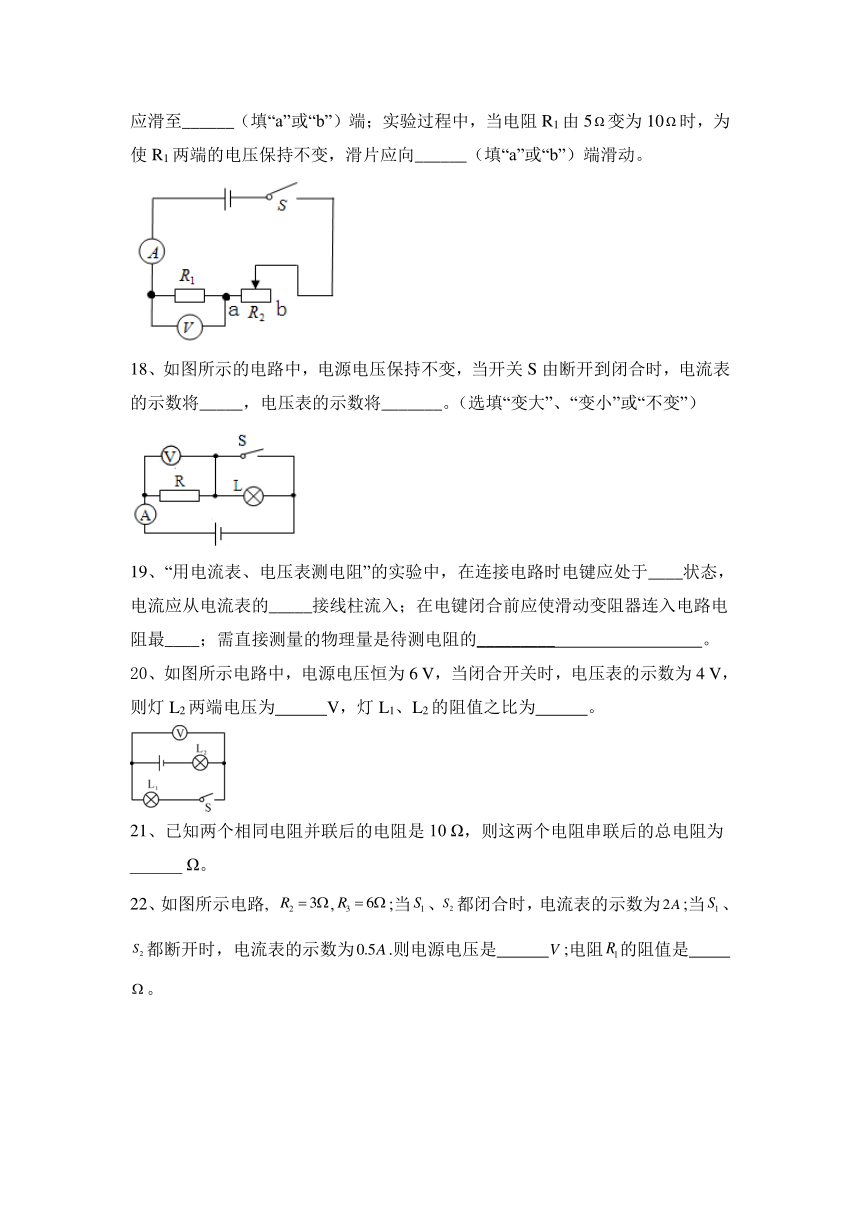

17、如圖所示，“研究電流與電阻關系”的電路圖，閉合開關前滑動變阻器的滑片應滑至______（填“a”或“b”）端；實驗過程中，當電阻R1由5變為10時，為使R1兩端的電壓保持不變，滑片應向______（填“a”或“b”）端滑動。
18、如圖所示的電路中，電源電壓保持不變，當開關S由斷開到閉合時，電流表的示數將_____，電壓表的示數將_______。（選填“變大”、“變小”或“不變”）
19、“用電流表、電壓表測電阻”的實驗中，在連接電路時電鍵應處于____狀態，電流應從電流表的_____接線柱流入；在電鍵閉合前應使滑動變阻器連入電路電阻最____；需直接測量的物理量是待測電阻的_________ 。
20、如圖所示電路中，電源電壓恒為6 V，當閉合開關時，電壓表的示數為4 V，則燈L2兩端電壓為 V，燈L1、L2的阻值之比為 。
21、已知兩個相同電阻并聯后的電阻是10 Ω，則這兩個電阻串聯后的總電阻為______ Ω。
22、如圖所示電路, ,;當、都閉合時，電流表的示數為;當、都斷開時，電流表的示數為.則電源電壓是 ;電阻的阻值是 。
23、如圖所示的電路，電源電壓保持不變，當滑動變阻器的滑片從 a端向b端滑動的過程中，電流表示數________ ；電壓表示數________ (填“變大”“變小”或“不變”)。
三、實驗題。
24、在探究“電流與電阻的關系”的過程中。
連接電路時，開關應處于　 　狀態。
小明按圖甲聯好電路后，閉合開關，移動滑動變阻器滑片，發現電流表無示數，電壓表有示數，其原因可能是　 　
A．電流表斷路 B．R斷路 C．R短路
排除故障后，小明將5Ω的電阻接入電路，調節滑動變阻器，使電壓表示數為1.5V，電流表示數為　　A。
小明再分別換接10Ω、15Ω的電阻，重復實驗，得到表一中另兩組數據．分析表一數據，可得出結論；保持電壓不變時，導體中的電流跟導體的電阻成　 　比。
小麗在做此實驗時，每次只更換電阻，測得相應的電流值，如表二所示，根據表中數據，她無法得到與小明相同的結論，其原因是　 　。
表一
電阻R/Ω 5 10 15
電流I/A 0.15 0.10
表二
電阻R/Ω 5 10 15
電流I/A 0.3 0.2 0.15
25、小明練習使用滑動變阻器，提供的器材有：電源、電流表、電壓表、滑動變阻器R、燈泡L、開關及導線若干。
(1)如圖所示，小明連接的電路中存在連線錯誤，只需改動一根導線，即可使連線正確。請在接錯的導線上打“×”，并用筆畫線代替導線畫出正確的接法。
(2)連接電路時，開關S應處在______________狀態，滑動變阻器的滑片P應置于_________________端。
(3)正確連接電路后閉合開關，在移動滑動變阻器滑片時，兩電表的示數突然都變為零，則電路故障可能為__________。
A．滑動變阻器R短路 B．滑片P接觸不良
C．燈泡L短路 D．燈泡L斷路
(4)若想電流表的示數增大，則滑片P應向________(選填“右”或“左”)移動。
四、計算題。
26、在圖所示的電路中，電源電壓為6V且保持不變，電阻R1的阻值為10Ω，滑動變阻器R2上標有“20Ω1A”字樣。閉合開關后，滑片P移到某一位置時，電流表示數為1.6A。求：
（1）通過電阻R1的電流I1；
（2）滑動變阻器R2連入電路的阻值；
（3）要保證儀器安全工作，若電源電壓可變，為使電流表A的示數能達到最大3A，求電源電壓的取值范圍。
27、在如圖甲所示的電路中，電源電壓為18 V保持不變，電阻R1的阻值為10 Ω.閉合開關S后，電流表A的示數如圖乙所示。求：
(1)電阻R1兩端的電壓U1。
(2)此時滑動變阻器R2連入電路的阻值。
第17章 歐姆定律 練習2024-2025學年物理人教版（2024）九年級全一冊
一、選擇題。（16題）
1、關于電流、電壓和電阻，下列說法正確的是（ ）
A．只要將導體連入電路，電路中就有電流
B．有電流通過的小燈泡，其兩端不一定有電壓
C．導體兩端電壓越大，通過該導體的電流就越大
D．導體中通過的電流越大，它的電阻越小
【答案】C
2、如圖所示，R1=2Ω．某同學在實驗中，記錄了三只電表的示數，但沒有記錄單位，記下的一組數據是1、2和3．也弄不清楚這些數字是哪只電表的示數，單位是V還是A，請根據電路圖和記錄的數據，確定實驗中所用的電源電壓和電阻R2的阻值分別是（　　）
A．1V 2Ω B．2V 1Ω C．2V 2Ω D．3V 1Ω
【答案】B
3、如圖所示，電源電壓保持不變R為定值電阻，R’為滑動變阻器．開關閉合后，逐漸向右調節滑動變阻器的滑片P，則下列說法正確的是（ ）
A．電流表示數變大 B．電流表示數不變
C．電壓表示數變大 D．電壓表示數變小
【答案】D
4、下列幾組電阻并聯后，等效阻值最小的一組是（　　）
A、30 Ω和15 Ω B、20 Ω和25 Ω
C、10 Ω和35 Ω D、5 Ω和40 Ω
【答案】D
5、根據下列一組實驗數據，可以得到的結論是(　　)
A． 導體電阻一定時，導體兩端的電壓跟通過導體的電流成正比
B． 導體電阻一定時，通過導體的電流跟導體兩端的電壓成正比
C． 導體兩端的電壓一定時，導體的電阻跟通過導體的電流成反比
D． 導體兩端的電壓一定時，通過導體的電流跟導體的電阻成反比
【答案】B
6、在圖所示的電路中，電源電壓保持不變，所有電路元件完好。閉合開關S，當滑動變阻器的滑片P向右移動時，變大的是（　　）
A．電流表A示數與電流表A1示數的差值
B．電壓表V示數與電流表A示數的比值
C．電壓表V示數與電流表A1示數的比值
D．電壓表V示數與電流表A示數的乘積
【答案】B
7、小剛用圖所示電路探究“一段電路中電流跟電阻的關系”，在此實驗過程中，當A、B兩點間的電阻由5Ω更換為10Ω，閉合開關S后，為了探究上述問題，他應該采取的唯一操作是（ ）
A．保持變阻器滑片不動 B．將變阻器滑片適當向左移動
C．將變阻器滑片適當向右移動 D．適當增加電池的節數
【答案】C
8、關于電流、電壓和電阻的關系，下列說法正確的是（　　）
A．導體電阻跟導體兩端的電壓成正比，跟導體中的電流成反比
B．有電流通過這段導體，這段導體兩端一定有電壓
C．通過導體的電流越大，這段導體的電阻一定越小
D．兩個電阻中的電流相等，則兩電阻一定是串聯
【答案】B
9、在測量電阻的實驗中，老師要求同學們用量程為“0～3 V”的電壓表，電壓恒為6 V的電源，及其他符合實驗要求的器材，測出標有“3.8 V”字樣的小燈泡正常發光時的電阻，下圖是同學們設計的實驗電路圖，其中合理的是（ ）
【答案】B
10、如圖所示，開關閉合后，電壓表V1的示數為2 V，電壓表V2的示數為5 V，則R1∶R2等于（　　）
A.2∶5 B.5∶2 C.3∶2 D. 2∶3
【答案】D
11、兩個用電器，第一個電阻是R，第二個電阻是2R，把它們串聯起來接入電路中，如果第一個電阻兩端的電壓是4 V，那么第二個電阻兩端的電壓為(　　)
A． 2 V B． 8 V C． 4 V D． 6 V
【答案】B
12、下列說法中，不正確的是（　　）
A．相同的電壓加在阻值不同的導體兩端，電流一定不同
B．用不同的電阻研究電流和電壓的關系，得到的結論都一樣
C．同一電阻，它兩端電壓越大，通過它的電流也越大
D．當加在某電阻兩端的電壓改變時，該電阻兩端的電壓與電流的比值也隨著改變
【答案】D
13、一導體連在某電路中，如果把加在這導體兩端的電壓增加到原來的2倍，則導體的電阻和通過它的電流情況為（ ）
A．電阻和電流都不變
B．電阻不變，電流是原來的2倍
C．電阻和電流都變為原來的2倍
D．電阻減小為原來的一半，電流為原來4倍
【答案】B
14、如圖所示，電源電壓不變，將一標有“6V6W”字樣的小燈泡L1接入M，N兩接線柱間后，閉合開關S，調節滑動變阻器的滑片P至圖所示的位置時，小燈泡L1恰好正常發光。若在M、N之間換接另一標有“6V9W”字樣的小燈泡L2，要讓L2正常發光，則應（　　）
A．將滑片P向a端移動
B．將滑片P向b端移動
C．保持滑片P的位置不動
D．取下滑動變阻器，將小燈泡L2直接接在電源兩端
【答案】A
15、在用伏安法測電阻時，若電源電壓為3 V，被測電阻大約20 Ω，則電壓表、電流表的量程應選（ ）
A．0～3 V，0～3 A B．0～15 V，0～3 A
C．0～3 V，0～0.6 A D．0～15 V，0～0.6 A
【答案】C
16、已知R2＜R1，將下圖中的四種不同接法，接到同一個電源兩極間，則電路中電流最大的是（　　）
【答案】D
二、填空題。
17、如圖所示，“研究電流與電阻關系”的電路圖，閉合開關前滑動變阻器的滑片應滑至______（填“a”或“b”）端；實驗過程中，當電阻R1由5變為10時，為使R1兩端的電壓保持不變，滑片應向______（填“a”或“b”）端滑動。
【答案】b b
18、如圖所示的電路中，電源電壓保持不變，當開關S由斷開到閉合時，電流表的示數將_____，電壓表的示數將_______。（選填“變大”、“變小”或“不變”）
【答案】變大 變大
19、“用電流表、電壓表測電阻”的實驗中，在連接電路時電鍵應處于____狀態，電流應從電流表的_____接線柱流入；在電鍵閉合前應使滑動變阻器連入電路電阻最____；需直接測量的物理量是待測電阻的_________ 。
【答案】斷開 正 大 電壓和通過導體的電流
20、如圖所示電路中，電源電壓恒為6 V，當閉合開關時，電壓表的示數為4 V，則燈L2兩端電壓為 V，燈L1、L2的阻值之比為 。
【答案】2 2:1
21、已知兩個相同電阻并聯后的電阻是10 Ω，則這兩個電阻串聯后的總電阻為______ Ω。
【答案】40
22、如圖所示電路, ,;當、都閉合時，電流表的示數為;當、都斷開時，電流表的示數為.則電源電壓是 ;電阻的阻值是 。
【答案】4 2
23、如圖所示的電路，電源電壓保持不變，當滑動變阻器的滑片從 a端向b端滑動的過程中，電流表示數________ ；電壓表示數________ (填“變大”“變小”或“不變”)。
【答案】變小；變小
三、實驗題。
24、在探究“電流與電阻的關系”的過程中。
連接電路時，開關應處于　 　狀態。
小明按圖甲聯好電路后，閉合開關，移動滑動變阻器滑片，發現電流表無示數，電壓表有示數，其原因可能是　 　
A．電流表斷路 B．R斷路 C．R短路
排除故障后，小明將5Ω的電阻接入電路，調節滑動變阻器，使電壓表示數為1.5V，電流表示數為　　A。
小明再分別換接10Ω、15Ω的電阻，重復實驗，得到表一中另兩組數據．分析表一數據，可得出結論；保持電壓不變時，導體中的電流跟導體的電阻成　 　比。
小麗在做此實驗時，每次只更換電阻，測得相應的電流值，如表二所示，根據表中數據，她無法得到與小明相同的結論，其原因是　 　。
表一
電阻R/Ω 5 10 15
電流I/A 0.15 0.10
表二
電阻R/Ω 5 10 15
電流I/A 0.3 0.2 0.15
【答案】斷開； B； 0.3； 反； 沒有控制電阻兩端的電壓不變
25、小明練習使用滑動變阻器，提供的器材有：電源、電流表、電壓表、滑動變阻器R、燈泡L、開關及導線若干。
(1)如圖所示，小明連接的電路中存在連線錯誤，只需改動一根導線，即可使連線正確。請在接錯的導線上打“×”，并用筆畫線代替導線畫出正確的接法。
(2)連接電路時，開關S應處在______________狀態，滑動變阻器的滑片P應置于_________________端。
(3)正確連接電路后閉合開關，在移動滑動變阻器滑片時，兩電表的示數突然都變為零，則電路故障可能為__________。
A．滑動變阻器R短路 B．滑片P接觸不良
C．燈泡L短路 D．燈泡L斷路
(4)若想電流表的示數增大，則滑片P應向________(選填“右”或“左”)移動。
【答案】(1)如圖所示：
(2)斷開 最右 (3)B (4)左
四、計算題。
26、在圖所示的電路中，電源電壓為6V且保持不變，電阻R1的阻值為10Ω，滑動變阻器R2上標有“20Ω1A”字樣。閉合開關后，滑片P移到某一位置時，電流表示數為1.6A。求：
（1）通過電阻R1的電流I1；
（2）滑動變阻器R2連入電路的阻值；
（3）要保證儀器安全工作，若電源電壓可變，為使電流表A的示數能達到最大3A，求電源電壓的取值范圍。
【答案】（1）通過電阻R1的電流為0.6A；
（2）滑動變阻器R2連入電路的阻值為6Ω；
（3）電源電壓的取值范圍為20V～27V。
【解答】由電路圖可知，R1與R2并聯，電流表測干路電流。
（1）因并聯電路中各支路兩端的電壓相等，
所以，通過電阻R1的電流：
I1＝＝＝0.6A；
（2）因并聯電路中干路電流等于各支路電流之和，且電流表示數為1.6A，
所以，通過R2的電流：
I2＝I﹣I1＝1.6A﹣0.6A＝1A，
則滑動變阻器R2連入電路的阻值：
R2＝＝＝6Ω；
（3）由題意可知，電流表的示數可以達到3A，
當滑動變阻器通過的電流最大時，通過R1的電流最小，此時電源的電壓最小，
因變阻器允許通過的最大電流為1A，
所以，通過R1的最小電流：
I1小＝I大﹣I2＝3A﹣1A＝2A，
則電源的最小電壓：
U小＝I1小R1＝2A×10Ω＝20V；
當滑動變阻器通過的電流最小時，通過R1的電流最大，此時電源的電壓最大，
通過R1的最大電流：
I1大＝I大﹣＝3A﹣＝2.7A，
則電源的最大電壓：
U大＝I1大R1＝2.7A×10Ω＝27V，
所以，電源電壓的取值范圍為20V～27V。
27、在如圖甲所示的電路中，電源電壓為18 V保持不變，電阻R1的阻值為10 Ω.閉合開關S后，電流表A的示數如圖乙所示。求：
(1)電阻R1兩端的電壓U1。
(2)此時滑動變阻器R2連入電路的阻值。
【答案】8 V 12.5 Ω
