期末復習之電與磁復習試卷
一、選擇題(共15題；共45分)
1．（3分）下列用磁感線描述磁體外部磁場中不正確的是（　　）
A．B．C．D．
2．（3分）隨著慶元、龍泉、松陽和遂昌火車站開通運營，我市開通鐵路的縣(市、區)增加到7個，人們的出行更加便捷舒適。乘客進站時，將身份證靠近檢驗口，機器感應電路中就會產生電流，從而識別乘客身份。下列四幅圖中能反映其工作原理的是（）
A．B．C．D．
3．（3分）如圖所示的做法中，符合安全用電原則的是（　　）
A．雷雨天氣在變壓器下躲雨
B．將鐵釘插到插座孔里玩兒
C．移動用電器之前先拔掉插頭
D．多個大功率用電器同時用一個插座
4．（3分）新能源汽車因綠色低碳逐漸取代燃油汽車，電動汽車是常見的一種新能源汽車。電動機為電動汽車提供動力，其工作原理如圖中的(　　)
A．B．C．D．
5．（3分）下圖所示的四個實驗中，能確定鋼棒具有磁性的是（　　）
A．小磁針偏轉 B．相互吸引
C．電流表指針偏轉 D．能吸引更多的鐵屑
6．（3分）趨磁細菌體內可以合成納米級鏈狀排列的磁小體，可用于生產磁性定向藥物、制造生物傳感器等。為合成磁小體，趨磁細菌需要從海洋中汲取的金屬元素是（　　）
A．Na B．Al C．Fe D．Cu
7．（3分）如圖是小敏設計的汽車尾氣中CO排放量的檢測電路，當CO濃度高于某一設定值時，電鈴發聲報警，圖中氣敏電阻R1阻值隨CO濃度的增大而減小，下列說法正確的是（　　）
A．電鈴應接在A和C之間
B．當CO濃度升高，電磁鐵磁性減弱
C．用久后，控制電路的電源電壓U1會減小，報警時CO最小濃度比設定值高
D．為使該檢測電路在CO濃度更低時報警，可將R2控制電路的滑片向下移
8．（3分）在科學的發展過程中，發現了電磁感應現象的物理學家是（　　）
A．安培 B．歐姆 C．奧斯特 D．法拉第
9．（3分）磁共振成像是一種較新的醫學成像技術，它采用強靜磁場和變化磁場使人體組織成像，若攜帶金屬物做磁共振成像，強靜磁場會吸引鐵質物品，變化磁場會使攜帶的金屬中產生感應電流，從而使金屬發熱而灼傷病人，重則危及生命。上述說明中，沒有涉及的知識是（　　）
A．鐵在磁場里會被磁化 B．磁能生電
C．電能可以轉化為熱能 D．同名磁極相互排斥
10．（3分）如圖所示是課本中一些有關磁現象的實驗，下列說法中正確的是（　　）
A．圖甲實驗說明通電直導線周圍存在磁場
B．圖乙中鐵屑分布情況顯示了磁體兩極磁性最弱
C．圖丙中的磁體自然靜止后，磁體的北極指向地理南極
D．圖丁中鐵棒靠近小磁針時，二者相互吸引，說明鐵棒一定存在磁性
11．（3分）如圖所示，當開關S閉合后，發現電燈L不亮，用測電筆測試c、d兩點時，氖管都發光，測試a、b兩點時，只有a點氖管發光，則故障可能是（　　）
A．電燈L被短路 B．a(chǎn)、d之間某處斷路
C．電燈L的燈絲斷了 D．b、c之間某處斷路
12．（3分）如圖所示的實驗裝置，開關S閉合后，下列說法錯誤的是（　　）
A．通電螺線管上端為N極
B．彈簧測力計示數會變大
C．若滑動變阻器滑片P向左滑動，彈簧測力計示數變大
D．若改變電路中的電流方向，彈簧測力計示數變大
13．（3分）如圖，是某家庭電路中的部分電路，下列有關說法正確的是（　　）
A．?dāng)嗦菲鞯慕臃ㄥe誤，應該安裝在零線上
B．三孔插座正中間的插孔應該接三腳插頭的最長那只腳
C．開關S斷開時，a、b、c、d四處都不能使測電筆的氖管發光
D．若手不慎觸摸到c點時，則斷路器一定自動斷開
14．（3分）磁感線可以直觀地反映磁體周圍的磁場分布。如圖通電螺線管內部插入一根鐵芯，下列磁感線中能正確反映其磁場變化的是（　　）
A．B．C．D．
15．（3分）隨著網絡快捷支付的普及，我們使用人民幣進行交易的機會越來越少。下列硬幣中能被磁鐵吸引的是（　　）
A．第一套硬幣：壹分（鋁質） B．第三套硬幣：梅花5角（銅鋅合金）
C．第四套硬幣：菊花1元（鐵芯鍍鎳） D．紀念幣：杭州亞運會10元（銀質）
二、填空題(共7題；共38分)

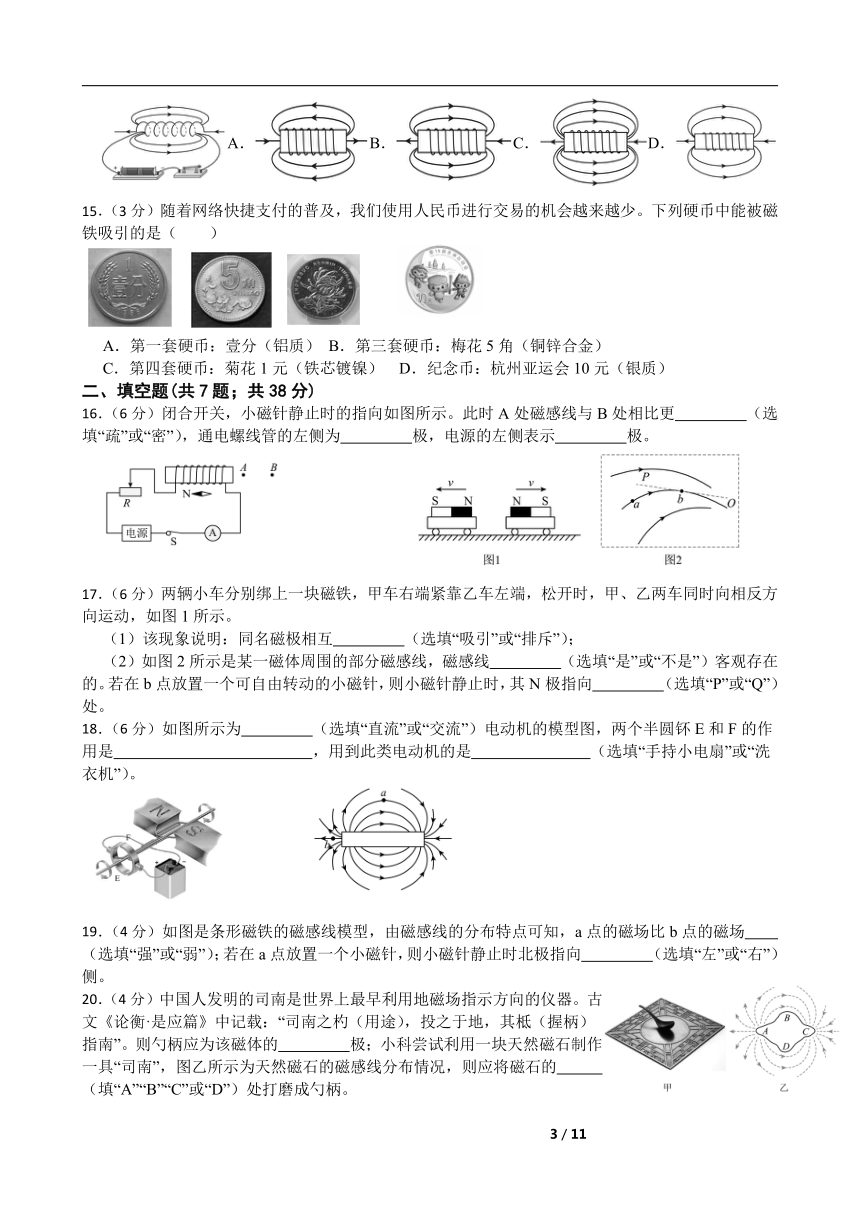

16．（6分）閉合開關，小磁針靜止時的指向如圖所示。此時A處磁感線與B處相比更　 　（選填“疏”或“密”），通電螺線管的左側為　 　極，電源的左側表示　 　極。
17．（6分）兩輛小車分別綁上一塊磁鐵，甲車右端緊靠乙車左端，松開時，甲、乙兩車同時向相反方向運動，如圖1所示。
（1）該現象說明：同名磁極相互　 　（選填“吸引”或“排斥”）；
（2）如圖2所示是某一磁體周圍的部分磁感線，磁感線　 　（選填“是”或“不是”）客觀存在的。若在b點放置一個可自由轉動的小磁針，則小磁針靜止時，其N極指向　 　（選填“P”或“Q”）處。
18．（6分）如圖所示為　 　（選填“直流”或“交流”）電動機的模型圖，兩個半圓钚E和F的作用是　 　，用到此類電動機的是　 　（選填“手持小電扇”或“洗衣機”）。
19．（4分）如圖是條形磁鐵的磁感線模型，由磁感線的分布特點可知，a點的磁場比b點的磁場　 　（選填“強”或“弱”）；若在a點放置一個小磁針，則小磁針靜止時北極指向　 　（選填“左”或“右”）側。
20．（4分）中國人發明的司南是世界上最早利用地磁場指示方向的儀器。古文《論衡·是應篇》中記載：“司南之杓（用途），投之于地，其柢（握柄）指南”。則勺柄應為該磁體的　 　極；小科嘗試利用一塊天然磁石制作一具“司南”，圖乙所示為天然磁石的磁感線分布情況，則應將磁石的　 　（填“A”“B”“C”或“D”）處打磨成勺柄。

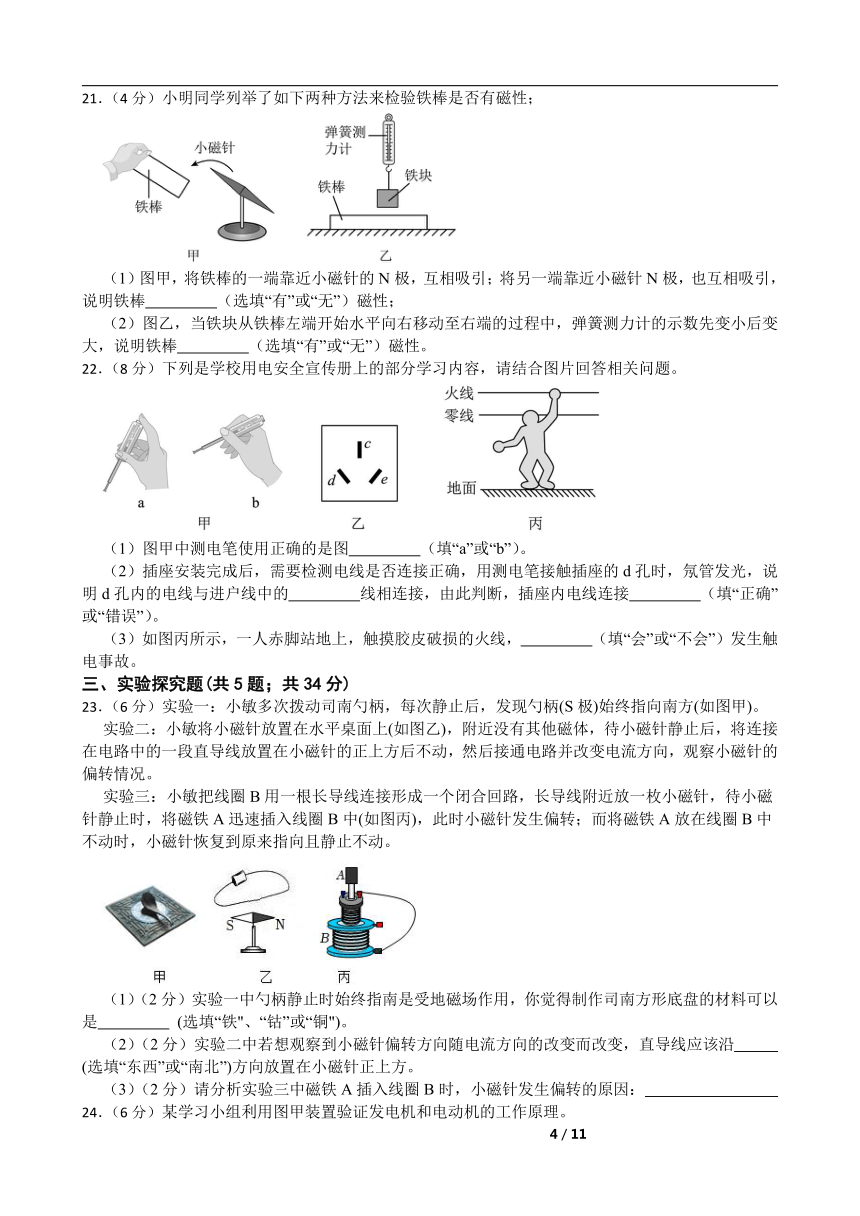

21．（4分）小明同學列舉了如下兩種方法來檢驗鐵棒是否有磁性；
（1）圖甲，將鐵棒的一端靠近小磁針的N極，互相吸引；將另一端靠近小磁針N極，也互相吸引，說明鐵棒　 　（選填“有”或“無”）磁性；
（2）圖乙，當鐵塊從鐵棒左端開始水平向右移動至右端的過程中，彈簧測力計的示數先變小后變大，說明鐵棒　 　（選填“有”或“無”）磁性。
22．（8分）下列是學校用電安全宣傳冊上的部分學習內容，請結合圖片回答相關問題。
（1）圖甲中測電筆使用正確的是圖　 　（填“a”或“b”）。
（2）插座安裝完成后，需要檢測電線是否連接正確，用測電筆接觸插座的d孔時，氖管發光，說明d孔內的電線與進戶線中的　 　線相連接，由此判斷，插座內電線連接　 　（填“正確”或“錯誤”）。
（3）如圖丙所示，一人赤腳站地上，觸摸膠皮破損的火線，　 　（填“會”或“不會”）發生觸電事故。
三、實驗探究題(共5題；共34分)
23．（6分）實驗一：小敏多次撥動司南勺柄，每次靜止后，發現勺柄(S極)始終指向南方(如圖甲)。
實驗二：小敏將小磁針放置在水平桌面上(如圖乙)，附近沒有其他磁體，待小磁針靜止后，將連接在電路中的一段直導線放置在小磁針的正上方后不動，然后接通電路并改變電流方向，觀察小磁針的偏轉情況。
實驗三：小敏把線圈B用一根長導線連接形成一個閉合回路，長導線附近放一枚小磁針，待小磁針靜止時，將磁鐵A迅速插入線圈B中(如圖丙)，此時小磁針發生偏轉；而將磁鐵A放在線圈B中不動時，小磁針恢復到原來指向且靜止不動。
（1）（2分）實驗一中勺柄靜止時始終指南是受地磁場作用，你覺得制作司南方形底盤的材料可以是　 　 (選填“鐵"、“鈷”或“銅")。
（2）（2分）實驗二中若想觀察到小磁針偏轉方向隨電流方向的改變而改變，直導線應該沿　 　(選填“東西”或“南北”)方向放置在小磁針正上方。
（3）（2分）請分析實驗三中磁鐵A插入線圈B時，小磁針發生偏轉的原因：　 　

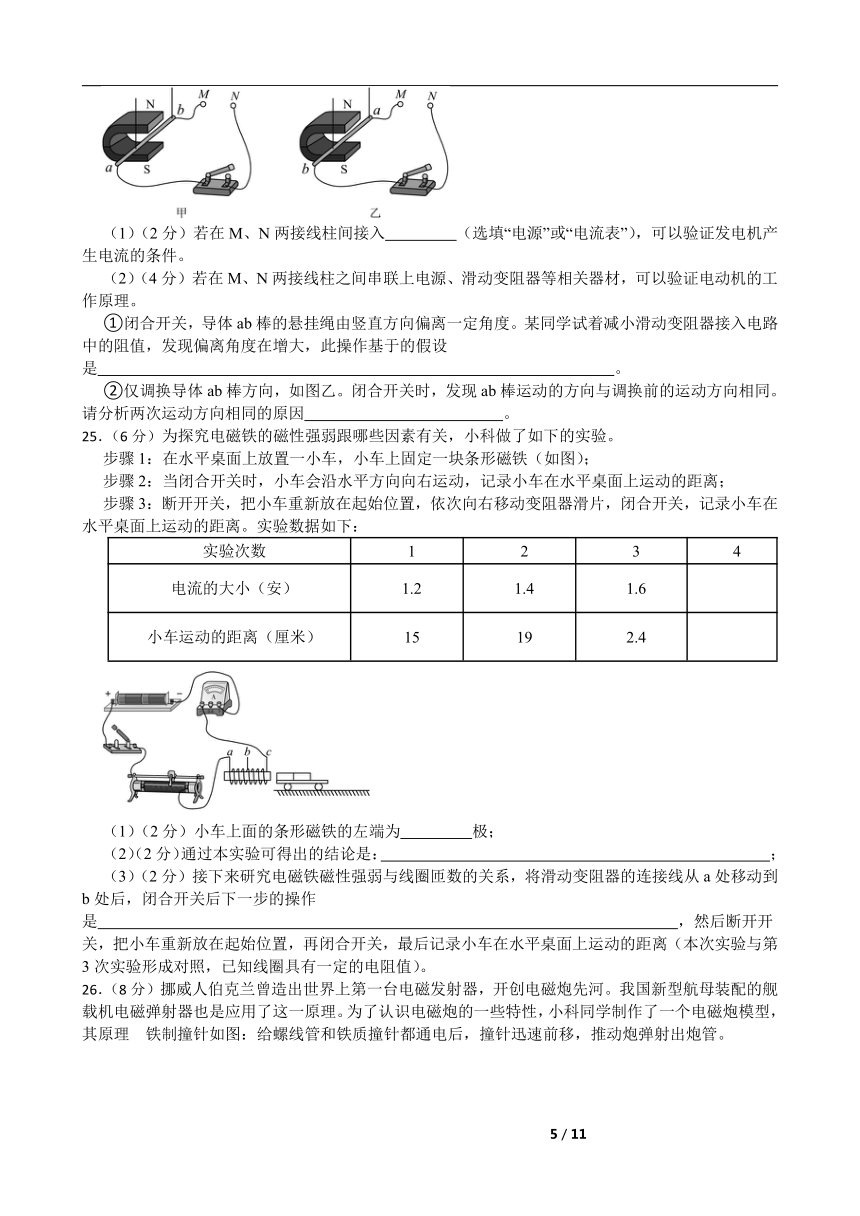

24．（6分）某學習小組利用圖甲裝置驗證發電機和電動機的工作原理。
（1）（2分）若在M、N兩接線柱間接入　 　（選填“電源”或“電流表”），可以驗證發電機產生電流的條件。
（2）（4分）若在M、N兩接線柱之間串聯上電源、滑動變阻器等相關器材，可以驗證電動機的工作原理。
①閉合開關，導體ab棒的懸掛繩由豎直方向偏離一定角度。某同學試著減小滑動變阻器接入電路中的阻值，發現偏離角度在增大，此操作基于的假設是　 　。
②僅調換導體ab棒方向，如圖乙。閉合開關時，發現ab棒運動的方向與調換前的運動方向相同。請分析兩次運動方向相同的原因　 　。
25．（6分）為探究電磁鐵的磁性強弱跟哪些因素有關，小科做了如下的實驗。
步驟1：在水平桌面上放置一小車，小車上固定一塊條形磁鐵（如圖）；
步驟2：當閉合開關時，小車會沿水平方向向右運動，記錄小車在水平桌面上運動的距離；
步驟3：斷開開關，把小車重新放在起始位置，依次向右移動變阻器滑片，閉合開關，記錄小車在水平桌面上運動的距離。實驗數據如下：
實驗次數 1 2 3 4
電流的大小（安） 1.2 1.4 1.6
小車運動的距離（厘米） 15 19 2.4
（1）（2分）小車上面的條形磁鐵的左端為　 　極；
（2）（2分）通過本實驗可得出的結論是：　 　；
（3）（2分）接下來研究電磁鐵磁性強弱與線圈匝數的關系，將滑動變阻器的連接線從a處移動到b處后，閉合開關后下一步的操作是　 　，然后斷開開關，把小車重新放在起始位置，再閉合開關，最后記錄小車在水平桌面上運動的距離（本次實驗與第3次實驗形成對照，已知線圈具有一定的電阻值）。
26．（8分）挪威人伯克蘭曾造出世界上第一臺電磁發射器，開創電磁炮先河。我國新型航母裝配的艦載機電磁彈射器也是應用了這一原理。為了認識電磁炮的一些特性，小科同學制作了一個電磁炮模型，其原理 鐵制撞針如圖：給螺線管和鐵質撞針都通電后，撞針迅速前移，推動炮彈射出炮管。
（1）（2分）電磁彈射器的工作原理類似于　 　（填“發電機”或“電動機”）。
（2）（2分）由圖可知，鐵制撞針在通電螺線管內被磁化，接觸炮彈的一端為　 　（填“N”或“S”）極。
（3）（2分）小科要增強電磁炮中螺線管磁場，可采用的方法有　 　（寫出兩種）。
（4）（2分）小科查閱資料得知，炮彈的威力與其動能有關，但直接測量動能有困難，所以他通過測量同一炮彈的射程（炮彈落地點離出射點的水平距離）來間接比較。下列教材實驗采用的方法中與此研究方法不相同的是____（填字母編號）。
A．通過鐵屑的分布情況來顯示直線電流的磁場
B．根據錐形罩內氣球的變化來說明人的呼吸運動
C．通過紅色水滴的移動來證明動物需要呼吸
D．通過觀察 U 形管內水柱高度的變化來說明植物蒸騰作用快慢
27．（8分）在探究“影響感應電流大小因素”的實驗中，小新用導線將金屬棒、開關等連接成如圖甲所示電路。請你參與探究并回答下列問題：
（1）圖甲是部分實驗電路，a、b間接入的電表應選擇　 　（選填“學生電流表”或“靈敏電流計”）；
（2）用圖甲所示裝置探究“感應電流大切割磁感線速度大小的關系”時，讓導體棒沿相同方向以不同的速度切割磁感線，分別記下每次實驗中電表指針偏轉的格數如表，由表中數據可得出結論：在其它條件相同時，　 　；
實驗序號 導體棒切割磁感線速度 電表指針偏轉格數
1 慢速 1.5格
2 中速 3格
3 快速 5格
（3）探究“感應電流大小與磁場強弱的關系”時，小新將蹄形磁體換成如圖乙所示的電磁鐵，這樣做的好處是　 　；
（4）移動導體切割磁感線產生感應電流時，　 　能轉化為電能。
四、綜合題(共6題；共43分)
28．（8分）學習了家庭用電后，開展了如下的實踐活動：
（1）小江家中的電路出現了故障，他用測電筆進行檢查，在圖中所示的甲、乙兩種方法中，正確的是　 　。使用測電筆時手指千萬不能碰到　 　金屬體。
（2）如圖丙是小江為房間安裝一盞照明燈和一個插座而設計的電路。圖中虛線方框1和2是電燈或開關的位置，則開關應裝在圖丙方框　 　中。用電器的金屬外殼應該和三孔插座中與接　 　線的孔相連。
29．（6分）按要求畫圖。
（1）（3分）下圖A所示，甲是家庭電路中的照明系統，乙是給用電器供電的插排板系統，其一部分已與電源線相連，要求：開關是S1控制燈L1的亮滅；開關S2斷開時，指示燈L2不亮，兩個插座都不能提供電壓；S2閉合時，兩個插座都能提供工作電壓；如果指示燈L2損壞，S2閉合時，兩個插座也都能提供電壓。請將圖中的各元件正確連接到家庭電路中。
（2）（3分）請在圖B中標出磁感線方向和小磁針的N極，并在括號中標出電源的正負極。
30．（6分）小明和小華裝配完成如圖甲所示的直流電動機模型。
（1）（2分）通電后電動機模型的線圈不轉動，用手拔一下， 線圈就連續轉動起來，則剛才線圈不轉動的原因，小明認為摩檫力過大，小華認為線圈重力過大，你認為　 　的觀點合理。
（2）（2分）如圖甲所示的電動機模型中，只調換模型中器件　 　(填圖中的序號) 的放置可以方便改變電動機的轉動方向。
（3）（2分）如圖乙所示的電路中，為了增大電動機的轉速應將滑動變阻器的滑片向　 　(選填“左”或“右”)移動。
31．（8分）電梯為居民出入帶來很大的便利。出于安全考慮，電梯都設置了超載自動報警系統，其工作原理如圖甲所示，電路由工作電路和控制電路組成：在工作電路中，當電梯沒有超載時，動觸點K與靜觸點A接觸，閉合開關S，電動機正常工作；當電梯超載時，動觸點K與靜觸點B接觸，電鈴發聲報警，即使閉合開關S，電動機也不工作。在控制電路中，已知電源電壓U=6伏，保護電阻R1=190歐，置于電梯下方的壓敏電阻R2的阻值隨壓力F大小變化如圖乙所示，電梯自重3000牛，電磁鐵線圈的阻值為10歐。
（1）（2分）在控制電路中，當壓敏電阻R2受到的壓力F增大時，電磁鐵的磁性將　 　。
（2）（3分）電梯空載時，通過電磁鐵線圈的電流大小為多少安？
（3）（3分）若電磁鐵線圈電流達到20毫安時，銜鐵剛好能被吸下使K與B接觸，電鈴發出警報聲，則該電梯內最多可乘質量為60千克的乘客幾人？
32．（7分）人體意外觸電時的危害程度與通過人體的電流大小有關。查閱資料得知：由于人體的電阻會隨著環境的改變而改變，人體的安全電壓有5個等級(42 伏，36伏，24伏，12伏，6伏)。如在皮膚干燥等情況下42伏以下的電壓是安全的；在極端潮濕等環境中6伏以下的電壓才是安全的。
請回答下列問題：
（1）（2分）圖甲為測電筆結構簡圖，用此測電筆辨別零線、火線時，除筆尖金屬體接觸電線外，手還要接觸　 　；
（2）（2分）某人用正確的方式使用測電筆接觸零線，此時流過人體的電流為　 　；
（3）（3分）如圖乙，在使用測電筆接觸火線時，人體和測電筆串聯。為確保人體在任何環境中都安全，測電筆內部電阻設計至少為21400歐，則允許通過人體的最大電流為多少？
33．（8分）如圖甲為恒溫箱的簡化電路，R0、R1設置在恒溫箱內，R0為加熱電阻，阻值為40Ω。R1為熱敏電阻，其電阻值隨溫度的變化關系如圖乙。控制電路中，U=6V，R2為滑動變阻器。當恒溫箱內的溫度達到一定值時，加熱電路會自動斷開，當箱內溫度略低時，加熱電路自動閉合進行加熱。
（1）（2分）根據恒溫箱的工作過程判斷，P應與　 　（填“m”或“n”）連接。
（2）（3分）若電磁鐵線圈電阻為10歐，當線圈中的電流達到30mA時，電磁繼電器的銜鐵會被吸下。若恒溫箱內的溫度設定為100℃，則滑動變阻器R2應接入電路的電阻值為多少？
（3）（3分）若要增大恒溫箱內的設定溫度，該如何進行操作？（至少寫兩點）
答案解析部分
1．D2．D3．C4．B5．C6．C7．C8．D9．D10．A11．D12．D13．B14.C15．C
16．密；S；負
17．排斥；不是；Q
18．直流；改變線圈中電流的方向；手持小電扇
19．弱；右
20．S；C
21．無；有
22．a(chǎn)；火；錯誤；會
23．（1）銅
（2）南北
（3）由于磁鐵A插入線圈B，使得在閉合回路中線圈B切割磁感線，形成感應電流； 長導線上有電流通過，由于通電導線周圍存在磁場，使得小磁針發生偏轉。
24．（1）電流表
（2）通電導體運動快慢和電流大小有關，電流越大，導體運動的速度越快；導體中的電流方向不變
25．（1）N
（2）在線圈匝數一定時，電流越大，電磁鐵的磁性越強
（3）調節滑動變阻器，保持電流表示數為1.6A（或電流表示數與第三次實驗相同）
26．（1）電動機（2）S（3）增加螺線管的線圈匝數或增大通過螺線管線圈的電流
（4）B
27．靈敏電流計；導體切割磁感線的速度越快，閉合電路中產生的感應電流越大；可以通過改變電流大小來改變磁場強弱；機械
28．甲；筆尖；1；地
29．（1）
（2）
30．（1）小明（2）①（3）左
31．（1）增強
（2） 當電梯空載時，壓力為3000N，這時壓敏電阻的阻值為1000Ω，
這時串聯電路的總電阻為：R總=R1+R2+R線=190Ω+1000Ω+10Ω=1200Ω；
這時通過電磁鐵線圈的電流為：；
（3）報警時控制電路總電阻R總=300歐，R2=100歐，
查圖可知F=10000牛，最多可乘人的重量為7000牛，最多可乘11人
32．（1）金屬筆卡(或筆尾金屬體)
（2）0
（3）解：當人體兩端的電壓為6V時，通過的電流為允許通過人體的最大電流
I= =0.01A
答：允許通過人體的最大電流為0.01A
33．（1）n
（2）解：
（3）減小電源電壓，滑片向右移，控制電路中串聯一個電阻，減少電磁鐵的線圈匝數
