3.2基因工程的基本操作程序
蘇云金桿菌
與載體拼接
普通棉花
（無抗蟲特性）
棉花細胞
抗蟲棉
提取
表達Bt基因
導入
Bt基因
重組DNA分子
培育轉基因抗蟲棉的簡要過程
1.目的基因的篩選與獲取
2.基因表達載體的構建
目的基因
受體細胞
3.將目的基因?qū)胧荏w細胞
4.目的基因的檢測與鑒定
基因通常是有遺傳效應的DNA片段
DNA片段
基因1 基因2 基因3
放大
非編碼區
非編碼區
編碼區
編碼區上游
編碼區下游
編碼區：能轉錄相應的mRNA，進一步編碼（翻譯）出蛋白質的DNA區段。
非編碼區：不能轉錄為相應的mRNA，不能編碼蛋白質的區段。
基因的結構
1.原核生物的基因結構
啟動子
終止子
編碼區
非編碼區
非編碼區
編碼區上游
編碼區下游
連續的、不間隔的
RNA聚合酶識別并結合的位點，
驅動基因轉錄出mRNA。
啟動子
本質：
位置：
作用：
是一段有特殊序列結構的DNA片段
位于基因上游
1.原核生物的基因結構
非編碼區
非編碼區
編碼區
編碼區上游
編碼區下游
啟動子
終止子
連續的、不間隔的
終止轉錄。
終止子
本質：
位置：
作用：
也是一段有特殊序列結構的DNA片段
位于基因下游
2.真核生物的基因結構
啟動子
終止子
非編碼區
非編碼區
編碼區
編碼區上游
編碼區下游
間隔的、不連續的
內含子
外顯子
外顯子
內含子
能轉錄相應的mRNA，進一步能編碼蛋白質的DNA序列。
能轉錄相應的mRNA，但卻不能編碼蛋白質的DNA序列。
2.真核生物的基因結構
非編碼區
非編碼區
編碼區
編碼區上游
編碼區下游
啟動子
終止子
轉錄
初級RNA
成熟mRNA
剪切、拼接
原核生物 真核生物
不同點 編碼區是 的 編碼區是間隔的、 的
相同點 都有能夠編碼蛋白質的 和 具有調控作用的 區組成的
連續
不連續
編碼區
非編碼
非編碼序列
=非編碼區
原核基因
非編碼序列
真核基因
=非編碼區+內含子
1.從基因文庫中獲取
含有某種生物部分基因片段的重組DNA的克隆群體。
②cDNA文庫的構建——mRNA逆轉錄形成
mRNA
雜交雙鏈
單鏈DNA
雙鏈cDNA
(cDNA)
該生物
cDNA文庫
基因組文庫中的基因含有啟動子、終止子、內含子，
cDNA文庫中的基因不含以上結構。
與載體連接
導入受體菌群
逆轉錄酶
核酸酶H
DNA聚合酶
某一發育時期
二、目的基因的獲取方法
3.利用PCR獲取和擴增目的基因
1.從基因文庫中獲取
2.通過DNA合成儀直接合成
利用PCR獲取和擴增目的基因
PCR由穆里斯等人于1985年發明，為此，穆里斯于1993年獲得諾貝爾化學獎。
PCR是一項根據 的原理，在 提供參與DNA復制的 與 ，對目的基因的核苷酸序列進行大量復制的技術。
DNA半保留復制
體外
各種組分
反應條件
PCR——聚合酶鏈式反應

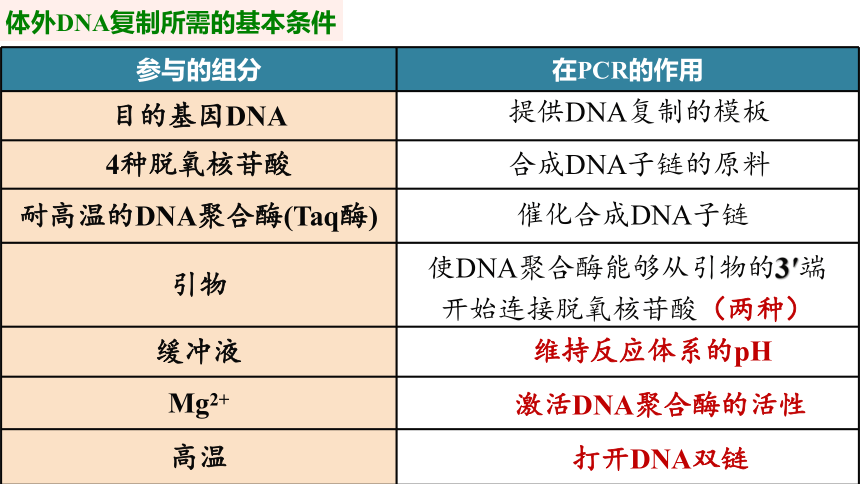

參與的組分 在PCR的作用
目的基因DNA
4種脫氧核苷酸
耐高溫的DNA聚合酶(Taq酶)
引物
緩沖液
Mg2+
高溫
使DNA聚合酶能夠從引物的3′端開始連接脫氧核苷酸（兩種）
打開DNA雙鏈
提供DNA復制的模板
合成DNA子鏈的原料
催化合成DNA子鏈
維持反應體系的pH
激活DNA聚合酶的活性
體外DNA復制所需的基本條件
第1步：變性
5 ′-
3 ′-
-3 ′
-5 ′
5 ′-
3 ′-
-3 ′
-5 ′
當溫度超過90℃時，
雙鏈DNA解旋為單鏈。
95℃
PCR的過程
5 ′-
3 ′-
-3 ′
-5 ′
5 ′-
-3 ′
-5 ′
3 ′-
第2步：復性
當溫度下降到50℃左右時，兩種引物通過堿基互補配對與兩條單鏈DNA結合。
50℃
長度相同但C-G含量高的引物需要設定的復性溫度較高
5 ′-
-3 ′
-5 ′
3 ′-
第3步：延伸
5 ′-
-3 ′
-5 ′
3 ′-
5 ′-
-3 ′
-5 ′
3 ′-
當溫度上升到72℃左右時，溶液中的4種脫氧核苷酸在耐高溫的DNA聚合酶的作用下，根據堿基互補配對原則合成新的DNA鏈。
72℃
DNA解鏈為單鏈
高溫(95℃)變性
低溫(50℃)復性
中溫(72℃)延伸
引物結合到互補DNA鏈
Taq酶從引物起始進行子鏈的合成
PCR過程可以在PCR擴增(PCR儀)中自動完成。
PCR相關計算
長鏈-中長鏈DNA____個
含有引物A的DNA____個
含有引物B的DNA____個
2
1
1
引物A
引物B
擴增一次
中長鏈-短鏈DNA____個
2
長鏈-中長鏈DNA____個
含有引物A的DNA____個
含有引物B的DNA____個
2
3
3
擴增兩次
中長鏈-短鏈DNA____個
4
長鏈-中長鏈DNA____個
含有引物A的DNA____個
含有引物B的DNA____個
2
7
7
短鏈-短鏈DNA______個
2
出現完整的目的基因
擴增三次
中長鏈-短鏈DNA____個
6
長鏈-中長鏈DNA____個
含有引物A的DNA____個
含有引物B的DNA____個
2
15
15
短鏈-短鏈DNA______個
8
擴增四次
擴增次數 1次 2次 3次 4次 n次
DNA總數 21 22 23 24 2n
長鏈-中長鏈DNA
中長鏈-短鏈DNA
短鏈-短鏈 DNA
含引物A(或B) 的DNA
2
0
0
2
2
2
4
0
2
2
6
8
2
2(n-1)
2n-2n
1
3
7
15
2n-1
PCR相關計算
一個DNA，一對引物（A與B），通過PCR擴增n次：
①子代DNA分子數為：___個
②子代DNA分子中含模板鏈DNA分子數為：__個
③子代含有的目的基因數目：_____個
④子代DNA分子中含引物A（或B）的DNA分子數為：______個
⑤復制過程中共需引物_______個
⑥第n次復制需要引物___個
2n
2
2n-1
2n＋1 - 2
2n
2n-2n
二、基因表達載體的構建
質粒
標記基因
復制原點
啟動子
終止子
限制酶切位點
位于基因的上游，緊挨轉錄起始位點，是RNA聚合酶識別和結合的部位，具有驅動基因轉錄的作用。
位于基因下游，使轉錄在所需的地方停止下來。
供目的基因插入載體中
便于重組DNA的篩選
能夠在受體細胞中自我復制或整合到受體DNA上
目的基因
基因表達載體需要啟動子與終止子的調控，所以目的基因應插入 ，若目的基因插入啟動子部位，啟動子將失去原功能。
啟動子和終止子之間的部位
誘導型啟動子
誘導物
作用
激活或抑制
目的基因表達
誘導型啟動子
注意事項
1.基因工程中的基因表達載體≠載體：
基因表達載體與載體相比增加了 。
2.目的基因插入位點不是隨意的：
第三步.將目的基因?qū)胧荏w細胞
一、常用的受體細胞
有大腸桿菌、枯草桿菌、土壤農桿菌、酵母菌和動植物細胞等。
二、將目的基因?qū)胧荏w細胞的方法
1.植物細胞：
2.動物細胞：
3.微生物細胞：
花粉管通道法、農桿菌轉化法
顯微注射技術
Ca2+處理法（感受態細胞法）
由于受體細胞有植物、動物、微生物之分，以及目的基因?qū)胧荏w細胞的方法不同，因此，基因表達載體的構建也會有差別。
花粉管通道法—植物細胞
②在植物授粉后一定時間內，剪去柱頭，將DNA溶液滴在花柱切面，使目的基因通過花粉管通道進入胚囊。
①用微量注射器將含目的基因的DNA溶液直接注入子房中；
花粉管通道法導入外源DNA
雙子葉、裸子植物
受損
傷口分泌酚類物質和糖類物質
吸引農桿菌向受傷組織集中
將Ti質粒上的T-DNA(可轉移的DNA)轉移到被侵染的細胞中，并且將其整合到該細胞染色體DNA上。
激活Vir區基因，導致T-DNA加工和轉移
農桿菌轉化法過程
（2）農桿菌轉化法
__________插入Ti質粒的________中形成重組Ti質粒
重組Ti質粒轉入__________
轉化植物細胞
目的基因插入植物細胞中的________________上
目的基因在植物細胞中穩定存在并__________
表達
目的基因
T-DNA
農桿菌
染色體DNA
(1)第一次拼接
______________________________________________________________________
(2)第二次拼接
______________________________________________________________________
(3)第一次導入
_____________________________________________________________________
(4)第二次導入
____________________________________________________________________
將目的基因拼接到Ti質粒的T-DNA上
插入目的基因的T-DNA拼接到受體細胞染色體的DNA上（非人工操作）
兩
兩
將含目的基因的Ti質粒重新導入農桿菌
含目的基因的T-DNA導入受體細胞（非人工操作）
03
將目的基因?qū)胧荏w細胞
據圖回答問題：
第1次拼接
第2次拼接
第1次導入
第2次導入
該過程經過____次拼接、____次導入？
顯微注射法—動物細胞
目的基因的表達載體
顯微注射
到受精卵中
受精卵發育
獲得具有新性狀的動物
顯微注射技術
①體積大，易操作
②全能性高
Ca2+處理法--- 原核細胞
（1）使用Ca2+處理：
可使細胞處于一種能吸收周圍環境中DNA分子的生理狀態。
（2）過程
Ca2+處理細胞
感受態細胞
表達載體與感受態細胞混合
感受態細胞吸收DNA分子
大腸桿菌細胞
感受態
繁殖快，結構簡單
大腸桿菌（p82）
檢測是否插入目的基因
檢測目的基因是否轉錄
檢測目的基因是否翻譯
基因表達的過程
生物是否具有新性狀
第四步：目的基因的檢測和鑒定
分子水平的檢測
個體生物學水平的檢測
DNA
蛋白質
mRNA
性狀
檢測目的基因進入受體細胞后，是否穩定維持和表達其遺傳特性
目的：
檢測內容：
分子水平的檢測
（1）基因是否插入(DNA)
（2）目的基因是否轉錄(mRNA)
方法：
1.PCR技術
2.分子雜交技術
需逆轉錄為cDNA再進行PCR鑒定
探針
32P
變性
變性
堿基互補配對原則
雜交DNA分子（可檢測）
32P
目的DNA
目的RNA
（3）目的基因是否翻譯
方法:
抗原-抗體雜交技術
個體生物學水平的檢測
抗蟲鑒定、抗病鑒定、抗逆鑒定等
轉基因生物 鑒定方法 成功標志
抗蟲植物
抗病毒植物
抗鹽植物
抗除草劑植物
飼喂害蟲
害蟲死亡
病毒感染（病毒接種實驗）
未出現病斑
鹽水澆灌
正常生長
噴灑除草劑
正常生長
