第三課
反饋與控制
主要內容：
1.反饋的概念。
2.反饋的控制作用。
為什么有些控制系統能根據外部條件的變化而自動調整？
智能澆水
掃地機器人
同學們，你還能想到生活中有哪些自動系統，并說一說它們是怎么實現的嗎？。
通過比較輸出量和輸入量來實現控制系統在預設范圍內的輸
出，反饋在其中發揮了重要的作用。

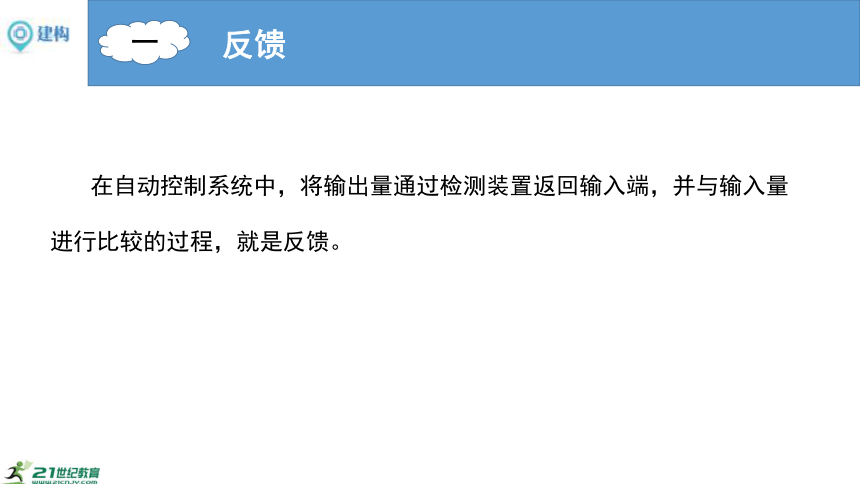

在自動控制系統中，將輸出量通過檢測裝置返回輸入端，并與輸入量
進行比較的過程，就是反饋。
一
反饋
一
反饋
保溫電熱水壺
輸入量 設定的溫度
輸出量 水溫
當水溫達到一定的溫度之后，將水溫與預先設定的溫度進行比較。若預期目標已經完成，則自動切斷電源，停止加熱；反之，再次進行加熱。
保溫電熱水壺控制系統圖示
保溫電熱水壺控制系統的輸入量是設定的溫度，輸出量是水溫，通過溫度檢測裝置檢測輸出的水溫，將其與設定的溫度進行比較，決定是否繼續加熱。
反饋在保證系統正常運行中發揮了重要的作用。
二
反饋的控制作用
二
反饋的控制作用
恒溫花房自動控制系統
以反饋對空氣溫的控制為例。恒溫花房自動控制系統通過溫度檢測裝置獲取室溫，并將其與設定的溫度進行比較，從而調節系統的運行狀態，以達到保持恒定溫度的目的。
舉例說明生活中自動控制系統的反饋，并用圖示表示。
“恒溫花房”的工作圖示
評價標準
1.能通過舉例說明生活中自動控制系統的反饋。
2.能用圖示表示生活中自動控制系統的反饋。
謝謝聆聽，
下節課再見！
