2016年浙江省普通高校招生選考科目考試
技術試題（模擬卷）
第二部分 通用技術（共50分）
一、選擇題（本大題共13小題，每小題2分，共26分。在每小題給出的四個選項中，只有一個是符合題目要求的，不選、多選、錯選均不得分）
1．如圖所示是一枚具有支付功能的智能戒指，你可以通過app來設定相關數據如支付額度等，佩帶著進行支付時只需伸伸手就可以完成；其材質為氧化鋯陶瓷，堅固耐用，輕便防水，而且不會有什么皮膚過敏狀況出現。從人機關系的角度分析該智能戒指，下列說法中不合理的是（ ）
A.其材質不會使佩帶著出現皮膚過敏，體現了健康目標
B.伸手即可完成支付，體現了安全目標
C.戒指環的大小要符合佩帶著手指的粗細，考慮人的靜態尺寸。
D.智能戒指的支付功能是通過信息交互完成的
【參考答案】 B
【預設難度】 0.8
【命題意圖】 考察對人機關系的理解
2．如圖所示是一款方便找線頭的棉線套筒，其頂端有一個凸起，，下次再用時可輕松的將線頭卡到其中的凹槽上！下列對該產品的評價中是從功能角度評價的是( )
A.制造工藝簡單，大部分塑料制品廠均可生產
B.顏色多樣，滿足不同人群需求
C.頂端設計有凹槽縫隙，便于卡住線頭
D.采用無毒材料，不影響使用者健康
【參考答案】 C
【預設難度】 0.7
【命題意圖】 考察對最終產品的評價
3．如圖所示的可折疊式時尚自行車頭盔，這款頭盔的特殊性主要在于它的簡單性和易用性，設計方案簡單，頭盔材料為EPP（發泡聚丙烯），造型類似手風琴，折疊后可以方便地放入背包或者挎包。以下針對該設計的說法中不恰當?shù)氖? )
A.設計的時候要考慮各構件之間的連接方式
B.頭盔材料選擇EPP（發泡聚丙烯），一種環保新型抗壓緩沖材料，符合設計的可持續發展原則
C.設計這款頭盔還需要進行安全性能試驗
D.頭盔設計可折疊，符合設計的技術規范原則
【參考答案】 D
【預設難度】 0.7
【命題意圖】 考察對設計方案、原則的理解應用
4．某位同學在一鐵板上加工如圖所示的一零件，下列工具不需要用到的是（ ）
A.絲錐 B.劃針 C.樣沖 D.鋼鋸
【參考答案】 A
【預設難度】 0.65
【命題意圖】 考察對加工工藝工具的應用
5．下列操作要領中，說法正確的是（ ）
A.銼削操作時，可以在銼刀上加點機油，減小摩擦力。
B.在銼削過程中產生的金屬粉末要及時用嘴吹去。
C.鋸割操作時，前推時要用大點的力，回拉時要用小點的力。
D.金工操作中，一般都是先沖眼再鉆孔。
【參考答案】 D
【預設難度】 0.6
【命題意圖】 考察對加工工藝的操作要領
6．如圖所示為一圖形的軸測圖，下列其三視圖中正確的是（ ）
A B
C D
【參考答案】 B
【預設難度】 0.7
【命題意圖】 考察三視圖作圖
7．如圖所示是一款放在桌子上的梳妝鏡，為了增加其穩定性，合理有效的措施是（ ）
A.將鏡子的支撐架向內折疊，使其升高
B.加大鏡子的厚度
C.增加鏡面的大小
D.兩幅支撐架之間加一條橫桿固定連接
【參考答案】 D
【預設難度】 0.7
【命題意圖】 考察簡單結構的穩定性
8．如圖所示是某企業生產電子看板的生產工藝流程，關于該流程說法中正確（ ）
A.“領取材料”與“元器件及數碼管焊接”是并行工序
B.“裁邊框及面板底板”與“組裝邊框及面板”是并行工序
C.“功能及配件檢測”與“裝底板”是串行工序
D.“返修1”與“返修2”是串行工序
【參考答案】 C
【預設難度】 0.7
【命題意圖】 考察生產工藝流程圖
9．如圖所示是我國自主研制的具有超音速、全天候作戰能力的殲-10戰斗機。性能優異能滿足我國21世紀國防要求，其最小起飛滑跑距離只需350米，任何民用或軍用機場的跑道都能滿足起飛條件。以下關于殲-10戰機系統的說法中錯誤的是（ ）
A.性能優異能滿足我國新世紀國防要求，體現了系統的目的性
B.受起飛重量的限制，裝燃油量與搭載武器彈藥量相互制約，體現了系統的相關性
C.殲-10戰機能夠超音速飛行，體現了系統的動態性
D.任何民用或軍用機場的跑道都能起飛，全天候作戰體現了系統的環境適應性較強
【參考答案】 C
【預設難度】 0.65
【命題意圖】 考察對系統特性的理解

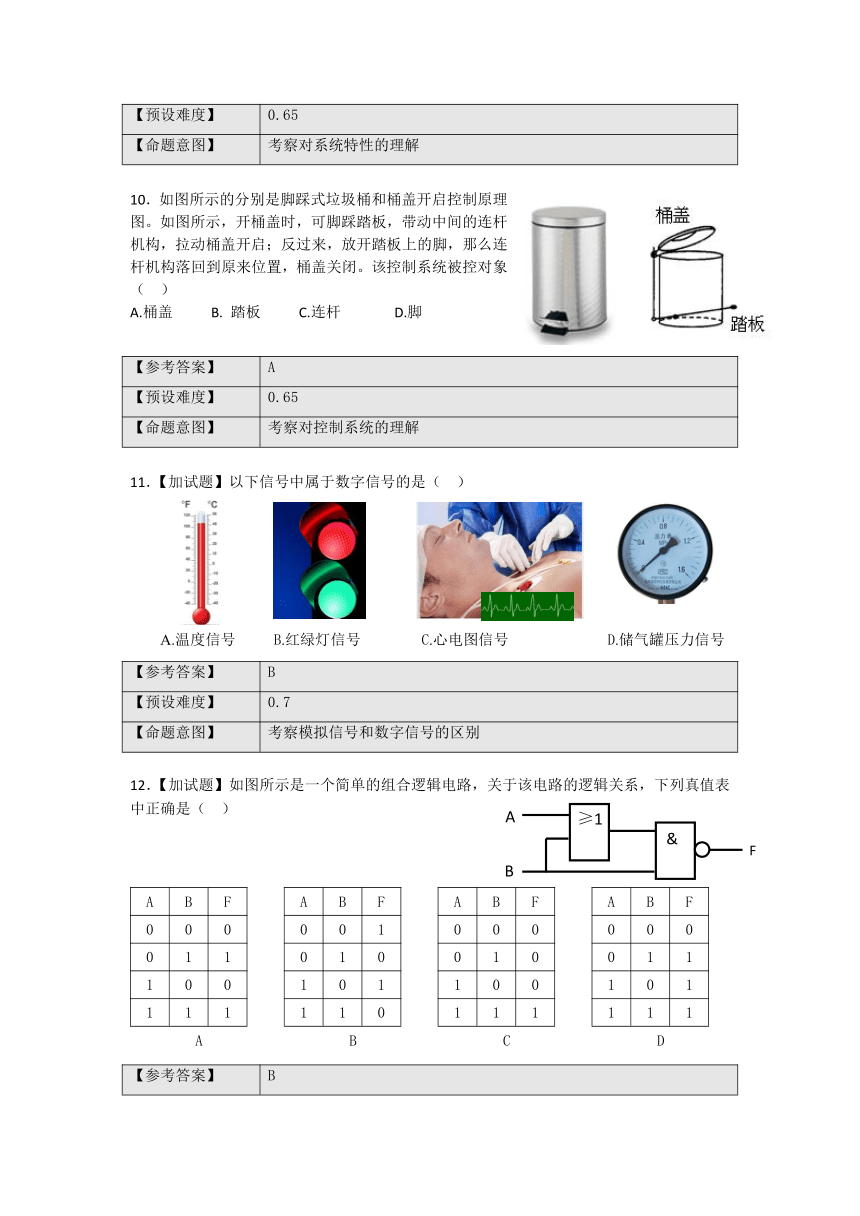

10．如圖所示的分別是腳踩式垃圾桶和桶蓋開啟控制原理圖。如圖所示，開桶蓋時，可腳踩踏板，帶動中間的連桿機構，拉動桶蓋開啟；反過來，放開踏板上的腳，那么連桿機構落回到原來位置，桶蓋關閉。該控制系統被控對象（ ）
A.桶蓋 B. 踏板 C.連桿 D.腳
【參考答案】 A
【預設難度】 0.65
【命題意圖】 考察對控制系統的理解
11．【加試題】以下信號中屬于數字信號的是（ ）
A.溫度信號 B.紅綠燈信號 C.心電圖信號 D.儲氣罐壓力信號
【參考答案】 B
【預設難度】 0.7
【命題意圖】 考察模擬信號和數字信號的區別
12．【加試題】如圖所示是一個簡單的組合邏輯電路，關于該電路的邏輯關系，下列真值表中正確是（ ）
A B F
0 0 0
0 1 1
1 0 0
1 1 1
ABF001010101110 ABF000010100111 ABF000011101111
A B C D
【參考答案】 B
【預設難度】 0.65
【命題意圖】 考察基本數字邏輯門運算
13．【加試題】下列關于多用電表進行測量的說法中不正確的是（ ）
A.在電阻大小未知的情況下，應先用大倍率進行初步測定
B.測量電阻時，若指針偏角過小，應換倍率較大的檔進行測量
C.機械調零時，應使表針指在刻度右邊“0”的位置
D.合理選擇歐姆檔的量程，應盡量讓指針指在中間
【參考答案】 C
【預設難度】 0.6
【命題意圖】 考察多用電表使用
二、非選擇題（本大題共4小題，第14小題5分，第15小題10分，第16小題3分，第17小題6分，共24分）
14．如圖所示是光控百葉窗啟閉控制系統，其工作過程是：光敏電阻檢測環境亮度，當達到一定亮度時，Arduino控制板控制電機運轉，百葉窗關閉；反之，百葉窗處于開啟狀態。請根據上述說明，完成以下任務。
（1）該百葉窗的啟閉控制方式屬于 ▲ 控制（在①閉環；②開環中選擇一項，將序號填寫在“ ▲ ”處）；
（2）該控制系統的控制手段屬于 ▲ （在①手動控制；②自動控制中選擇一項，將序號填寫在“ ▲ ”處）；
（3）該控制系統的控制器和執行器分別是 ▲ 、 ▲ （在“ ▲ ”處填寫相應的內容）。
（4）在對該百葉窗啟閉控制進行技術試驗時，外界環境達到一定亮度時，百葉窗并未打開，經簡單排查，Arduino控制板工作指示燈可以點亮。下列不可能的原因是 ▲ （在①百葉窗的鉸連接部位損壞；②光敏電阻被遮擋；③電機燒毀無法運轉；④設置的亮度值太低中選擇一項，將序號填寫在“ ▲ ”處）。
【參考答案】 （1）② （2）② （3）Arduino控制板；電機 （4）④（每項1分）
【預設難度】 （1）0.7（2）0.7（3）0.65（4）0.6
【命題意圖】 控制系統與設計（控制的方式、手段、工作過程等）
15．如圖所示是一款床上用的兒童安全護欄，將床墊壓住護欄底座即可使用。要想實現安全護欄能向下翻折的功能，請設計一款用于護欄與底座之間的連接件（虛框處）。設計要求如下：
相關尺寸數據如下：
護欄的長1200mm，高300mm，護欄邊框采用內徑20mm，外徑16mm的鋼管為材料，底座采用截面為20mm×5mm的薄鋼板。
A．護欄邊框與底座的連接要求采用4mm的鉚釘，連接要可靠；
B．上翻狀態時，要求護欄可靠固定；
C．護欄能通過連接件向下翻轉。
請根據上述設計要求，完成以下任務：
（1）畫出連接件的設計草圖（只需要畫出一側），必要時可用文字補充說明；
（2）在設計草圖上標注連接的主要尺寸；
（3）連接件設計制作之后，與護欄及底座連接，對其進行技術試驗，以下試驗中，不需要的是________（在①用手握住護欄上端推動護欄，看是否牢固可靠；②在護欄上懸掛重物，并逐漸增加重物重量，觀察其形變情況；③將護欄往下翻轉，看是否靈活中選擇一項，將序號填寫在“____”處）。
【參考答案】 （1）（2）說明：其他具有固定和折疊功能的結構均可。設計圖（6分），尺寸標注合理規范（2分）。（3）②（2分）
【預設難度】 （1）0.6（2）0.7（3）0.7
【命題意圖】 （1）考察簡單結構的設計、草圖的繪制（2）考察尺寸標注的應用（3）考察技術試驗的設計
16．【加試題】請補全三視圖中所缺的三條圖線。
【參考答案】 每條線1分，共3分。
【預設難度】 0.7
【命題意圖】 考察簡單三視圖的繪制
17．【加試題】如圖所示為一磁控電路，當磁鐵靠近干簧管時，電機運轉，反之，電機停止。請完成以下各題：
（1）當磁鐵靠近干簧管時， 三極管V1處于 ▲ 狀態（在“①飽和”、“②截止”和“③放大”中選出正確的選項，并將序號填寫 ▲ 在處）。
（2）電路圖中的V2的作用是 ▲ 。
（3）請對圖中虛線框中的電路進行改進，當電動機停止轉動時能亮起紅燈。（請把改進后的電路繪制到右側）
【參考答案】 （1）①（2分）（2）保護三極管（2分）（3）第（3）小題解析：利用電磁繼電器的兩種觸點，電動機電路的觸點為繼電器的常開觸點，發光二極管電路的開關觸點為繼電器的常閉觸點，當磁鐵靠近時，三極管導通，繼電器工作，電動機電路的常開觸點閉合，電機運轉；當磁鐵拿開，三極管截止，繼電器轉換狀態，常開觸點斷開，電機停止，發光二極管電路的常閉觸點接通，發光二極管發光。（2分）
【預設難度】 （1）0.65（2）0.65（3）0.5
【命題意圖】 考察對電子控制系統的判斷，以及電路分析能力的考核。
2016年浙江省普通高校招生選考科目考試
通用技術答題卷
參考答案和評分標準具體參看命題試卷與雙向細目表
一、選擇題（本大題13小題，每小題2分，共26分。在每小題給出的四個選項中，只有一個是符合題目要求的。）
題號 1 2 3 4 5 6 7 8 9 10
答案
題號 11加試 12加試 13加試
答案
二、非選擇題（本大題共4小題，第14小題5分，第15小題10分，第16小題3分，第17小題6分，共24分）
14. （共5分）
(1)
(2)
(3) ；
(4)
(5) （每格1分）
15.（共10分）
(1) （6分）(2) （2分）
(3) （2分）
16．【加試題】請補全三視圖中所缺的三條圖線。（每條線各1分，共3分）
17. 【加試題】（共6分）
(1) （2分）
(2) （2分）
(3) （2分）
Y
元器件及數碼管焊接
領取
材料
出貨
包裝
裝底板
定位及控制組裝
組裝邊框
及面板
裁邊框及面板底板
功能及配件檢測
出貨
檢測
返修1
返修2
檢測
N
N
Y
N
Y
&
≥1
A&
B&
F
