第二部分 通用技術（共35分）
一、選擇題（本大題共10小題，每小題2分，共20分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
1．如圖所示的奶嘴式電子體溫計，依據嬰兒 ( http: / / www.21cnjy.com )口腔來設計口含部分的形狀與尺寸；含部分材料采用食品級硅膠；部件全部采用圓滑弧線設計；液晶顯示屏顯示溫度以提醒家長注意。從人機關系的角度分析，以下說法中不合理的是
A．口含部分尺寸的確定，考慮了靜態的人和動態的人
B．體溫計采用奶嘴式造型，考慮人的生理需求和心理需求
C．口含部分材料采用食品級硅膠，符合健康的目標
D．液晶顯示屏通過顯示溫度提醒家長注意，體現安全的目標
2．如圖所示為一款熱熔膠槍，可以用于材料涂 ( http: / / www.21cnjy.com )膠，使用時只用按壓扳機，就可從噴嘴擠出熔膠；暫不使用時，還可以打開支架將膠槍斜立放置。下列對該熱熔膠槍的評價中，不是從功能角度進行評價的是
A．通過按壓扳機，可輕松擠出熔膠
B．外殼采用隔熱、絕緣材料，確保安全
C．設有支架，不用時可有效防止噴嘴與桌面接觸
D．切換電源開關，實現方便通、斷電
3．如圖所示為一款活動扶手，扶手與支座之間 ( http: / / www.21cnjy.com )通過兩顆銷釘連接。扶手水平放置時（如圖甲），扶手與支座之間連接牢固可靠，扶手前端能承受由上至下的力；翻折扶手時，只需將扶手往前方拉動，再向下翻下（如圖乙）。以下扶手的設計方案中最合理的是

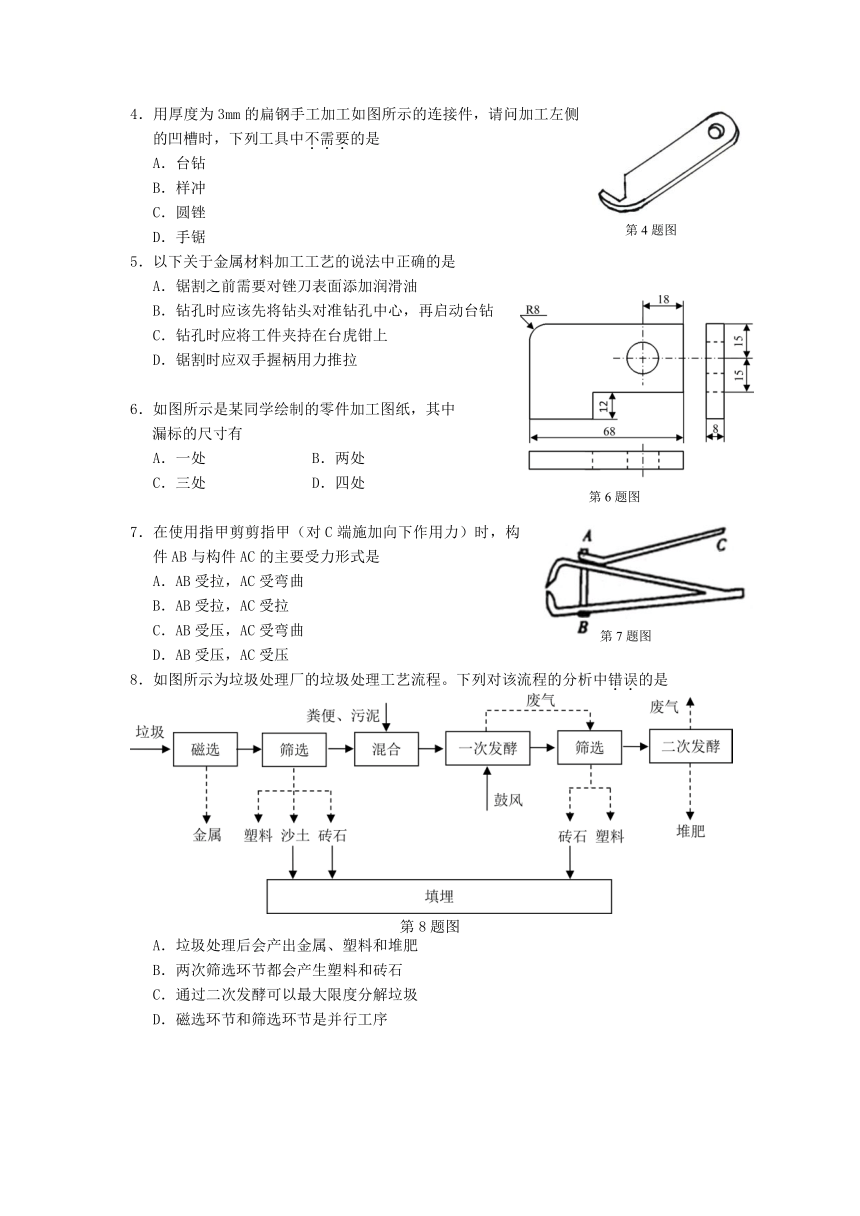

4．用厚度為3mm的扁鋼手工加工如圖所示的連接件，請問加工左側的凹槽時，下列工具中不需要的是
A．臺鉆
B．樣沖
C．圓銼
D．手鋸
5．以下關于金屬材料加工工藝的說法中正確的是
A．鋸割之前需要對銼刀表面添加潤滑油
B．鉆孔時應該先將鉆頭對準鉆孔中心，再啟動臺鉆
C．鉆孔時應將工件夾持在臺虎鉗上
D．鋸割時應雙手握柄用力推拉
6．如圖所示是某同學繪制的零件加工圖紙，其中漏標的尺寸有
A．一處 B．兩處
C．三處 D．四處
7．在使用指甲剪剪指甲（對C端施加向下作用力）時，構件AB與構件AC的主要受力形式是
A．AB受拉，AC受彎曲
B．AB受拉，AC受拉
C．AB受壓，AC受彎曲
D．AB受壓，AC受壓
8．如圖所示為垃圾處理廠的垃圾處理工藝流程。下列對該流程的分析中錯誤的是
( http: / / www.21cnjy.com )
第8題圖
垃圾處理后會產出金屬、塑料和堆肥
B．兩次篩選環節都會產生塑料和磚石
C．通過二次發酵可以最大限度分解垃圾
D．磁選環節和篩選環節是并行工序
9．如圖所示是高爐卷揚系統 ( http: / / www.21cnjy.com )示意圖，兩輛小車通過導輪交替運送物料。上料小車上行同時，空載小車下行，提高了電機的拖動效率。以下關于系統的說法中，錯誤的是
A．上料小車出現故障，會影響整體的運行，體現系統的整體性
B．導輪、導軌長期使用會嚴重磨損，體現系統的環境適應性
C．兩輛小車通過導輪交替運送物料，體現系統的目的性
D．卷筒磨損或損壞，會使上料車無法到達指定高度，體現相關性
10．如圖所示是一款盲人導航手表，手表內的聲納和傳感器測量障礙物與人的距離，并將信號發送給微處理器，隨著盲人與障礙物距離的縮短，手表上的震動馬達震動加快，使手表的震動頻率加快。關于該控制系統，下列說法中不正確的是
A.控制器是微處理器
B.控制量是障礙物與人的距離
C.被控對象是手表
D.執行器是震動馬達
二、非選擇題（第11小題5分，第12小題10分，共15分）
11．如圖是一款仿向日葵設計的太陽能充 ( http: / / www.21cnjy.com )電器，葵花造型的太陽能電池板架在圓形底座上，底座集成了光傳感器，通過電子芯片控制馬達轉動，從而帶動電池板繞水平和垂直的旋轉軸運動，實現光線追蹤的功能。電池板收集的能量儲存在內置電池中，并能給智能手機充電。請回答下列各題：
（1）根據示意圖及描述，太陽能充電器的光線追蹤控制系統屬于 ▲ 控制（在①開環；②閉環中選擇一項，將序號填寫在“ ▲ ”處）；
（2）該光線追蹤控制系統的執行器與被控對象分別是 ▲ 、 ▲ ；
（3）太陽能充電器使用時間久了，光 ( http: / / www.21cnjy.com )傳感器上會有灰塵覆蓋，造成光線追蹤功能無法實現。針對這一問題，下列優化措施中不合理的是 ▲ （在①充電器要經常人工清理灰塵；②提高光傳感器的靈敏度，使其在光線較弱時也能實現追蹤；③將光傳感器用帆布制防塵罩罩住 中選擇一項，將序號填寫在“ ▲ ”處）；
（4）在設計該太陽能充電器時，既要考慮充電效率，也要考慮電池容量，還要考慮充電器的體積等方面。這體現了系統分析的 ▲ 原則。（在①整體性；②科學性；③綜合性中選擇一項，將序號填寫在“ ▲ ”處）。
12．如圖所示為小陶同學設計的智能小車，超聲波傳感器需要通過支架固定在車身上，并保持探頭水平向前的狀態（如圖甲所示），請你幫助他繼續完成設計，在虛框位置設計一款超聲波傳感器支架，超聲波傳感器的尺寸規格如圖乙所示，制作支架的材料為厚度2mm的鋁板，其他配件自選。
設計要求如下：
A．超聲波傳感器與支架的連接牢固可靠，車子變速時不易掉落；
B．支架與車身之間采用直徑為2mm的螺栓螺母連接,車身的寬度為70mm，并預留安裝孔；
C．支架不能遮擋住超聲波傳感器前方的發送器與接收器；
D．超聲波傳感器與車身之間的距離為20mm。
（1）畫出支架的設計草圖（小車及超聲波傳感器可以不畫），必要時可用文字說明；
（2）在設計草圖上標注支架的主要尺寸；
（3）考慮到小車行駛時，超聲波傳感 ( http: / / www.21cnjy.com )器的振動會給小車的控制帶來干擾，以下措施合理的是 ▲ （在①在螺栓螺母中間放置平墊圈；②在螺栓螺母中間放置橡膠墊圈；③在螺母外側再擰上一顆螺母中選擇一項，將序號填寫在“ ▲ ”處）；
第二部分 通用技術（共35分）
答卷紙
一、選擇題（本大題共10小題，每小題2分，共20分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
題號 1 2 3 4 5
答案
題號 6 7 8 9 10
答案
二、非選擇題（第11小題5分，第12小題10分，共15分）
11、（1）
（2）
（3）
（4）
12、（3）
(1) (2)
第1題圖
噴嘴
支架
扳機
電源開關
第2題圖
圖甲 圖乙
扶手
支座
第3題圖
A B
C D
第4題圖
第6題圖
第7題圖
第9題圖
第10題圖
第14題圖
第15題圖乙
第15題圖甲
