第四課 獨特的文具盒
河大版 小學信息技術五年級下冊
思考營
操練場

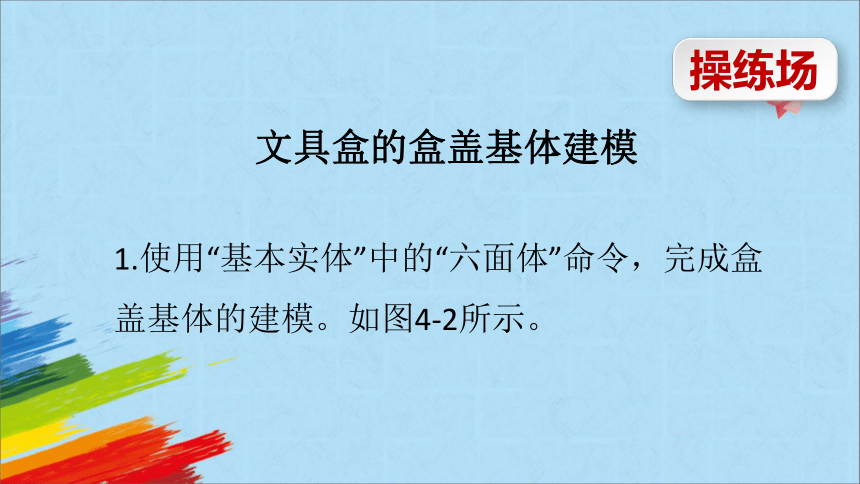

文具盒的盒蓋基體建模
1.使用“基本實體”中的“六面體”命令，完成盒蓋基體的建模。如圖4-2所示。
創建六面體并修改尺寸
圖4-2 盒蓋基體建模
選擇盒蓋四個邊角后，修改圓角半徑值
選擇此處邊角時可以將視圖調整到方便選擇的視角進行選擇
如果選錯邊，可以單擊此處，在打開的列表中點選錯的邊，單擊“X”進行刪除
圖4-3 盒蓋基體四個邊角的圓角處理
分別選擇盒蓋頂部的邊緣（四條邊線和四個圓?。?，修改圓角半徑值
圖4-4 盒蓋基體頂部邊緣的圓角處理
圖4-5 盒身建模
盒身的長、寬、高均比盒蓋略小
修改圓角的半徑值
調整到合適的視角后再選擇邊線
圖4-6 盒身基體四個邊角的圓角處理
①單擊“顯示/隱藏”中的“隱藏幾何體”命令
②單擊需要隱藏的盒蓋基體
③單擊“√”按鈕
圖4-7 隱藏盒蓋基體
建好的盒身基體為實心 。想一想，實際的文具盒盒身是什么樣子的？
思考營
使用“特殊功能”中的“抽殼”命令，可以實現將基本實體挖空、挖穿等操作。
知識站
圖4-8 盒身基體抽殼
①單擊“特殊功能”中的“抽殼”命令
②單擊盒身基體
③單擊此處，為選擇開放面做準備
④單擊盒身的頂面，選擇此面為開放面
⑤修改抽殼厚度為“-1”
⑥單擊“√”按鈕
實踐園
1.使用“顯示/隱藏”中的“顯示全部”命令，將隱藏的盒蓋基體顯示。
2.使用“顯示/隱藏”中的“隱藏幾何體”命令，將盒身隱藏。
圖4-9 盒蓋實體模型
3.調整到合適的視角，對盒蓋基體進行抽殼，效果如圖4-9所示。
4.使用“顯示/隱藏”中的“顯示幾何體”“隱藏幾何體”等命令，分別查看制作完成的盒蓋與盒身模型，并為盒蓋及盒身添加顏色。
