第二節 地形圖的判讀

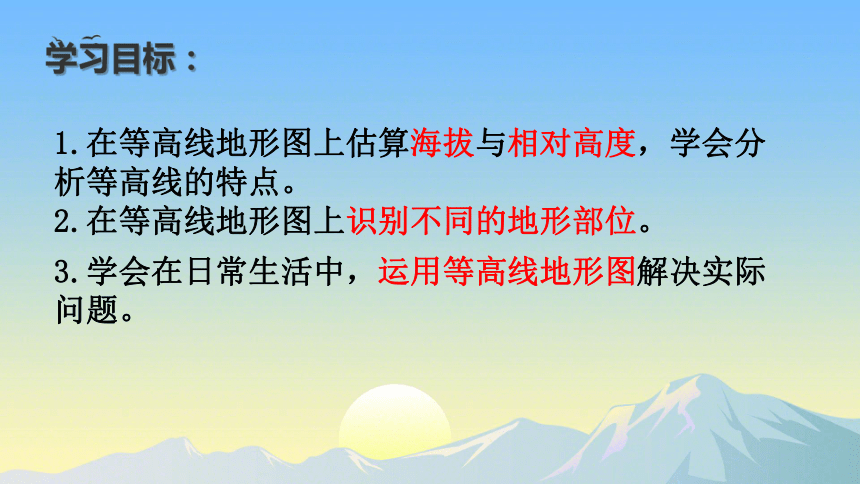

學習目標：
1.在等高線地形圖上估算海拔與相對高度，學會分析等高線的特點。
2.在等高線地形圖上識別不同的地形部位。
3.學會在日常生活中，運用等高線地形圖解決實際問題。
兩個英國人了解到珠穆朗瑪峰是世界最高峰，高8844.43米。可是到達拉薩后，人們說珠穆朗瑪峰大約是4800米。
怎么同一座山會有兩個不同的高度呢？
地面高度的計算

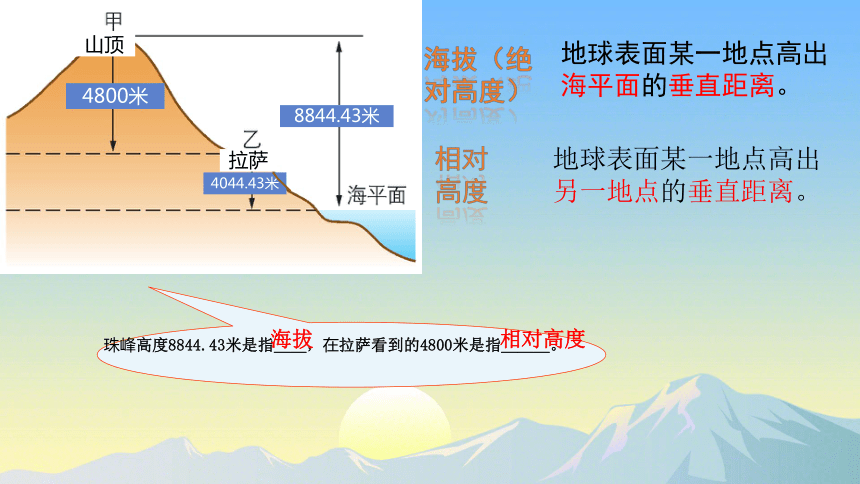

珠峰高度8844.43米是指＿＿，在拉薩看到的4800米是指＿＿＿。
海拔
相對高度
4800米
4044.43米
8844.43米
山頂
拉薩
海拔（絕對高度）
相對高度
地球表面某一地點高出海平面的垂直距離。
地球表面某一地點高出另一地點的垂直距離。
甲海拔為1500米
乙海拔為500米
甲乙相對高度為1000米
100
100
100
100
100
100
100
100
300
300
300
300
300
200
200
200
200
200
200
200
200
100
100
100
等高線：海拔高度相同點的連線。
單位：米
等高線地形圖
N
M

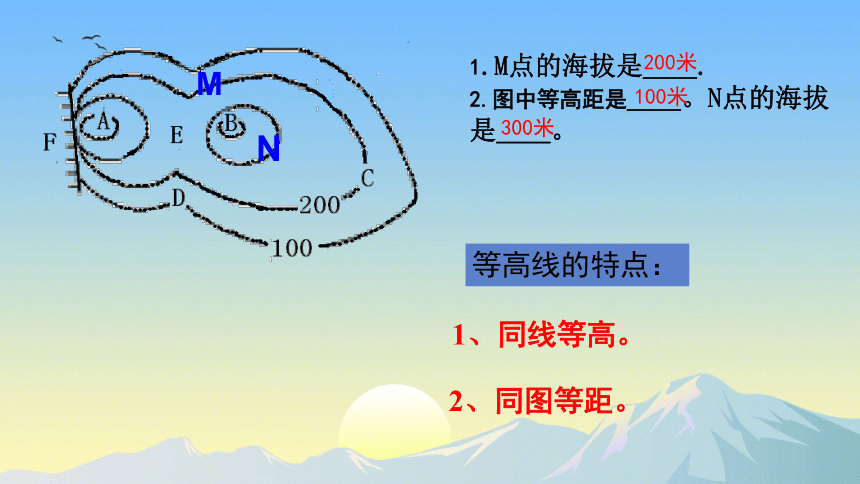

1.M點的海拔是＿＿.
2.圖中等高距是＿＿。N點的海拔是＿＿。
1、同線等高。
2、同圖等距。
200米
300米
100米
等高線的特點：

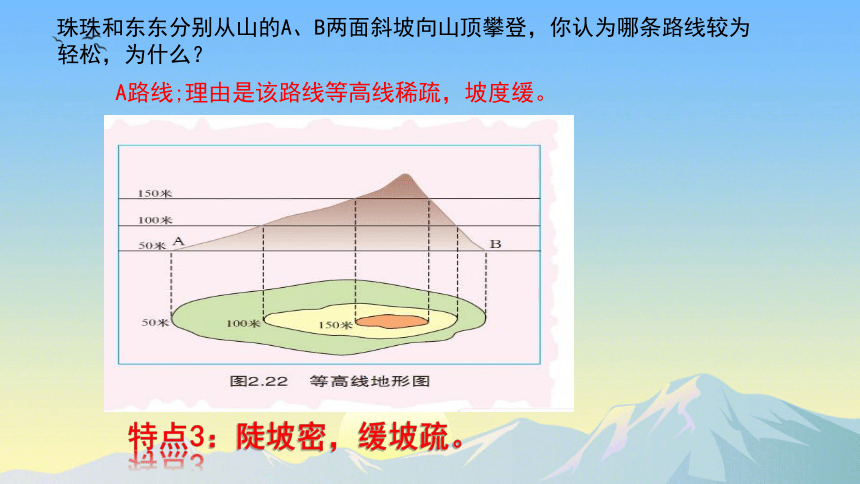

珠珠和東東分別從山的A、B兩面斜坡向山頂攀登，你認為哪條路線較為輕松，為什么？
A路線;理由是該路線等高線稀疏，坡度緩。
特點3：陡坡密，緩坡疏。
山谷
鞍部
山頂
陡崖
山脊
山體部位有哪些
等高線閉合
數值中間高四周低
山體最高處
山頂
山體不同部位的判讀
兩座山峰之間地勢較低處
鞍部
等高線重合，用帶鋸齒的直線表示
陡崖
瀑布
攀巖
等高線向海拔低處凸出
高
低
低
山脊
等高線向海拔高處凸出
高
低
高
山谷
難點突破：區分山脊與山谷
高
低
等高線向海拔低處凸出為山脊 （凸低為脊）
等高線向海拔高處凸出為山谷 （凸高為谷）
分水嶺
集水線
山谷：容易發育成河流
山脊
陡崖
山頂
鞍部
山谷
（1）甲地的海拔為_______米
乙地的海拔為_______米
（2）甲、乙兩地的相對
高度為__________米
www. 21cnjy.com 版權所有 盜版必究
1500

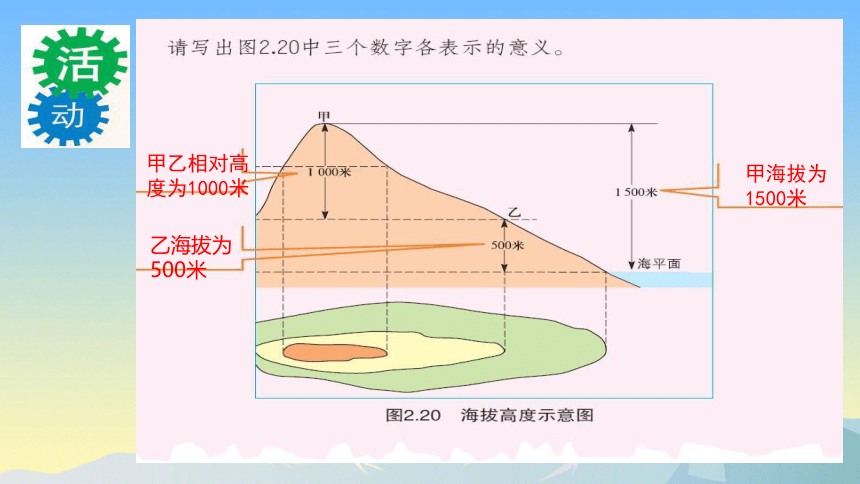

讀“海拔和相對高度示意圖”：
500
1000
www. 21cnjy.com 版權所有 盜版必究
活動
比較一下從B點爬到山頂A容易，還是從C點爬到山頂A容易？為什么？
從C點爬到山頂A容易，C點到山頂A的等高線稀疏，坡度比較緩，爬山容易。
判斷山體部位
⑤
www. 21cnjy.com 版權所有 盜版必究
山頂
山脊
山谷
陡崖
等高線地形圖的判讀
鞍部
盆地
www. 21cnjy.com 版權所有 盜版必究
第三節 地圖的閱讀
課堂小結
等高線地形圖上不同山體部位
山峰 山脊 山谷 鞍部 陡崖
特 征
等高線數值中間高四周低
等高線數值向低處凸出
等高線數值向高處凸出
兩座山峰之間
等高線重疊
圖中公路的形狀怎樣？為什么要
這樣修建？
一般沿等高線修建，盡量少穿過等高線，這樣坡度較平緩。
修路：
等高線地形圖的應用之修路
1
甲
乙
甲路線
甲路線沿等高線修建 ，坡度平緩。
1.如果修一條公路從周莊到①處，甲乙兩條路線中最合理的是 , 理由是 。
一般選擇河谷、山谷地區“口袋型”洼地處，這樣建壩工程量小，投資少，蓄水量大。
應建在工程量小、壩長最短、等高線密集的河流峽谷處。
水庫的選擇：
壩址的選擇：
等高線地形圖的應用之水庫壩址的選擇
1.水庫的壩址應選擇建在 處（填字母）。
D
H
【練習】
1.容易形成瀑布的是 。
2. C和D有可能出現河流的是 。
3.盆地是 , 適合修水庫大壩是 。(填字母或序號)
F
C
E
①
丁
E
在野外拓展活動中，
________處適宜漂流活動，
________處適宜攀巖活動，
________處適宜建瞭望塔。
③
④
①
（2）在E、F兩地山坡中， 坡度
較陡的是 ， 其理由是 。
（3）在圖中字母處，最適合修水庫大壩的是 處。
（4）王村在李莊的 方向，李莊距G處的圖上距離是3.5厘米，則實地距離是 千米。
2、讀圖，回答問題：
（1）寫出地形部位名稱：
B C ，
D I 。
陡崖
鞍部
山頂
山谷
F山坡
F山坡等高線密集
G
西南
17.5
1：5Km
