第29章 投影與視圖
29.1(2) 正投影
（第2課時）
教學目標
1.理解正投影的概念，明白平行投影主要分為正投影及斜投影兩類；(重點、難點)
2.掌握點、線段及平面圖形的正投影的規律特征及性質；(重點)
3.能根據正投影的特征及性質，作出簡單平面圖形及立體圖形的正投影，并進行相關計算.(難點)
導學環

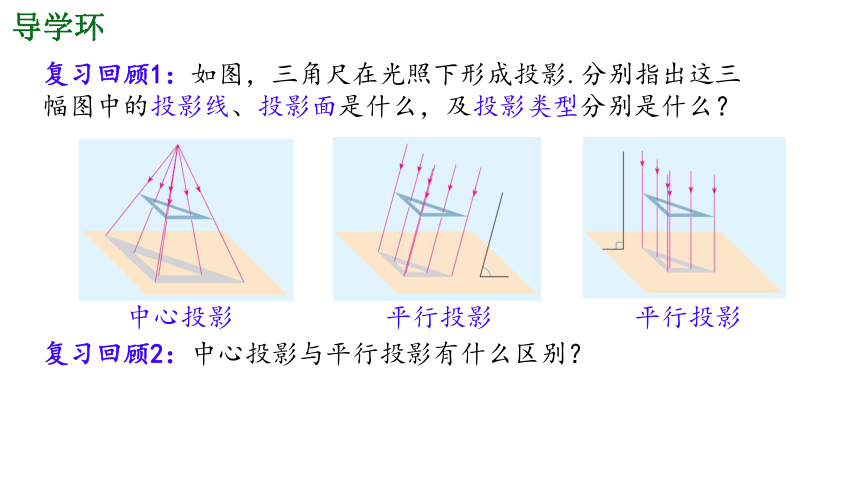

復習回顧1：如圖，三角尺在光照下形成投影.分別指出這三幅圖中的投影線、投影面是什么，及投影類型分別是什么？
平行投影
平行投影
中心投影
復習回顧2：中心投影與平行投影有什么區別？
探究環
問題1：觀察這兩幅圖，其投影線與投影面的位置關系有什么區別
投影線與投影面不垂直
投影線垂直于投影面
投影線垂直于投影面產生的投影叫做正投影.
探究環
典例1：(1)一個點的正投影是什么？
點的正投影仍是點.
典例1：(2)一條直的鐵絲(線段AB)的正投影是什么？
探究環
A
B
A
B
A
B
問題2：線段的正投影什么時候仍是線段？什么時候是個點？
A1
B1
A2
B2
A3(B3)
線段的正投影可以是線段，也可以是個點.
體悟環
問題3：當線段的正投影仍是線段時，其投影線段的長度，與原線段的長度有何大小關系？
A
B
A
B
A1
B1
A2
B2
當線段AB平行于投影面時，其正投影A1B1=AB.
當線段AB傾斜于投影面時，其正投影A1B1α
問題4：當若線段AB與水平方向所夾銳角為，則AB與其正投影A2B2有何數量關系？
體悟環
典例1：(3)一個正方形硬紙板(正方形ABCD)放在三個不同的位置：(1)紙板平行于投影面；(2)紙板傾斜于投影面；(3)紙板垂直于投影面.三種情形下紙板的正投影各是什么現狀？
A
B
C
D
A1
B1
C1
D1
A
B
C
D
A2
B2
C2
D2
A
B
C
D
A3(B3)
D3(C3)
問題5：平面圖形P的正投影，與原圖形的形狀有何關系？
體悟環
(1)當P平行于投影面時，P的正投影與P的形狀、大小一樣；
(2)當P傾斜于投影面時，P的正投影與P的形狀、大小不完全一樣；
(3)當P垂直于投影面時，P的正投影成為一條線段.
內化環
典例2：畫出下圖擺放的正方體在投影面上的正投影.
(1)正方體的一個面ABCD平行于投影面；
典例2：畫出下圖擺放的正方體在投影面上的正投影.
(2)正方體的一個面ABCD傾斜于投影面，底面ADEF垂直于投影面，并且其對角線AE垂直于投影面.
(2)如圖，正方體的正投影為矩形F'G'C'D'，這個矩形的長等于正方體的底面對角線長，矩形的寬等于正方體的棱長.矩形上、下兩邊中點連線A'B'是正方體的側棱AB及它所對的另一條側棱EH的投影.
內化環
物體的形狀，大小與它相對于投影面的位置有關.
內化環
練習1：如圖，投影線的方向如箭頭所示，畫出圓柱體的正投影.
內化環
典例3：一個圓錐的軸截面平行于投影面，圓錐的正投影是邊長為3的等邊三角形，求圓錐的體積和表面積.
應用環
練習2：球的正投影是( )
A.圓面 B.橢圓面 C.點 D.圓環
練習3：當某一幾何體在投影面P前的擺放位置確定以后，改變它與投影面P的距離，其正投影的形狀( )
A.變大 B.變小 C.不發生變化 D.無法確定
練習4：在一個晴朗的上午，小麗拿著一塊矩形木板在陽光下做投影實驗，矩形木板在地面.上形成的投影不可能是( )
A
C
A
應用環
練習5：如圖所示的圓臺的上下底面與投影面垂直，圓臺的正投影是( )
A.矩形 B.兩條線段
C.圓環 D.等腰梯形
練習6：投影線由上到下照射水杯得到的正投影是圖中的( )
練習7：若木棒長1.2米，則它的正投影的長一定( )
A.大于1.2米 B.小于1.2米 C.等于1.2米 D.小于或等于1.2米
D
C
D
應用環
練習8：(A班)如圖，已知一紙板的形狀為正方形ABCD，其邊長為10cm，AD，BC與投影面P平行，AB，CD與投影面不平行,正方形在投影面P上的正投影為A1B1C1D1，若∠ABB1=45°,則投影面A1B1C1D1的面積為_____cm2.
