第七單元 探究電路
第一部分 福建中考考點過關
2025年中考物理一輪教材復習
課時20 探究電流與電壓、電阻的關系 伏安法測電阻
實驗1 探究電流與電壓、電阻的關系【7年2考】
探究電流與電壓的關系 探究電流與電阻的關系
實驗電路 _____________________________________________________ 設計與進 行實驗 1.連接電路時,開關應斷開,滑片應移到滑動變阻器的最大阻值處 . .
. .
. .
. .
探究電流與電壓的關系 探究電流與電阻的關系
設計 與進 行實 驗 2.閉合開關,調節滑片,使電阻 兩 端的電壓規律性變化 （如、、 ），目 的是便于數據處理 2.閉合開關,調節滑片使 兩端的電
壓為適當值,記為 ,記錄此時的定
值電阻阻值和電流表示數
. .
. .
探究電流與電壓的關系 探究電流與電阻的關系
設計 與進 行實 驗 3.記錄數據:記錄每次調節滑片后 加在定值電阻上的電壓值和通過 定值電阻的電流值,并填入下表 3.換用不同阻值的定值電阻
（阻值整數倍變化）,調節滑動變阻
器滑片,使電壓表示數仍為 ,分別
記下每次定值電阻的阻值與對應的
電流表示數,記錄在下表中
___________________________________________________________________________________
__________________________________________________________________________________
. .
. .
. .
探究電流與電壓的關系 探究電流與電阻的關系
設計 與進 行實 驗 4.分析數據:分析電流與電壓存在 怎樣的定量關系 方法一:求出與 的比值,觀察是 否為定值 方法二:采用圖像法,作出定值電 阻的 圖像進行分析 ____________________________________________________________________________ 4.分析數據:分析電流與電阻存在怎
樣的定量關系
方法一:圖像法。作出定值電阻的
圖像或 圖像進行分析
（如圖）
方法二:求出與 的乘積,觀察是否
為定值
探究電流與電壓的關系 探究電流與電阻的關系
實驗 結論 在電阻一定的情況下,通過導體 的電流與導體兩端的電壓成正比 在電壓一定的情況下,通過導體的電
流與導體的電阻成反比
. .
. .
. .
. .
探究電流與電壓的關系 探究電流與電阻的關系
交流 與反 思 1.實驗中不能用小燈泡代替定值 電阻的原因:小燈泡的阻值不是 定值,會隨溫度變化 ___________________________________________ 1.進行實驗時,換接阻值較大的定值
電阻后,應調節滑片使滑動變阻器連
入電路的阻值增大,使電壓表示數仍
為
2.實驗中,若將電壓表并聯接在了滑
動變阻器兩端,仍能得到正確的實驗
結論
. .
. .
. .
探究電流與電壓的關系 探究電流與電阻的關系
交流 與反 思 2.如圖所示,圖中陰影部分的面積 表示的是電阻在電壓為 時的 電功率,圖線的傾斜程度表示定 值電阻阻值的倒數 3.閉合開關,若電流表、電壓表均 無示數,則可能是滑動變阻器斷 路 3.不斷更換電阻比較麻煩,可將定值
電阻換為阻值可調的電阻箱
4.滑動變阻器的最大阻值應大于或
等于（ 是選用的定值
電阻的最大阻值）
. .
. .
. .
. .
. .
. .
. .
. .
探究電流與電壓的關系 探究電流與電阻的關系
交流 與反 思 4.若滑動變阻器的最大阻值為 , 定值電阻的阻值為 ,電源電壓為 ,則電路中的最小電流為 ,據 此可在數據分析中排除拼湊的數 據 5.定值電阻最大阻值
（ 是滑動變
阻器的最大阻值）
. .
探究電流與電壓的關系 探究電流與電阻的關系
滑動 變阻 器的 作用 保護電路 改變定值電阻兩端的電壓,多測 幾組數據,尋找普遍規律 控制定值電阻兩端的電壓不變,多測
幾組數據,尋找普遍規律
. .
. .
例1 小薇和小亮兩位同學在“探究電流與電壓的關系”實驗中,使
用兩節新干電池作電源,滑動變阻器的規格是“ ”。
甲
乙
丙
丁
【基礎設問】
（1）[2024云南中考] 實驗前，他們設計了實驗探究的思路：保持電阻不變，
探究電流與電壓的關系，物理學上把這種研究方法叫__________法。
控制變量

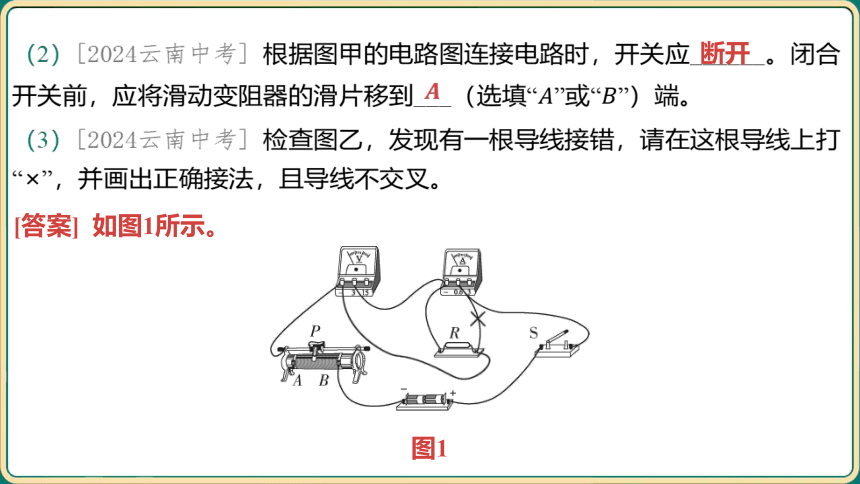

（2）[2024云南中考] 根據圖甲的電路圖連接電路時，開關應______。閉合
開關前，應將滑動變阻器的滑片移到___（選填“”或“ ”）端。
斷開
（3）[2024云南中考] 檢查圖乙，發現有一根導線接錯，請?jiān)谶@根導線上打
“ ”，并畫出正確接法，且導線不交叉。
[答案] 如圖1所示。
圖1
（4）開關閉合前,小薇發現電流表的指針在零刻度線左側,原因是___
（選填“A”或“B”）。
A
A.電流表沒調零 B.電流表正負接線柱接反了
（5）此實驗中滑動變阻器的作用是__________和______________________。
（6）小薇閉合開關進行實驗,當電流表示數為 時,電壓表示數如圖丙所示,
為____ 。
保護電路
改變定值電阻兩端電壓
2.5
【提升設問】
（7）小薇記錄的數據如表所示,由實驗數據可計算出本實驗中使用的定值電
阻的阻值為___ ;老師指出其中一組數據有拼湊的嫌疑,你認為是第___組
（填寫實驗序號）,理由是___________________________________。
實驗序號 1 2 3 4 5
電壓/ 0.5 1.2 1.8 2.8
電流/A 0.1 0.24 0.35 0.5 0.56
5
1
電路中的最小電流為
（8）排除有拼湊嫌疑的數據后,請根據小薇的實驗數據,在圖丁中描出各組數
據對應的點并連線,作出定值電阻的 圖像。
[答案] 如圖2所示。
圖2
（9）分析數據可以得到的結論是:在______不變時,通過導體的電流與導體兩
端的電壓成____比。
電阻
正
【拓展設問】
（10）小亮做完實驗,利用和小薇一樣的方法作出了 圖像,發現兩條圖線
的傾斜程度不一樣,原因是:____________________________________。
小薇和小亮選用的定值電阻的阻值不同
（11）下列實驗與本實驗進行多次測量的目的不相同的是___。
C
A.探究影響滑動摩擦力大小的因素
B.探究杠桿的平衡條件
C.用刻度尺測物體的長度
例2 如圖甲是“探究電流與電阻的關系”的實驗電路圖，實驗器材
有：電源（輸出電壓為 ）、電流表、電壓表、滑動變阻器和開關各一個，
定值電阻5個（阻值分別為 、 、 、 、 ）和導線若干。
【基礎設問】
（1）在連接實驗電路時,開關應處于______狀態。閉合開關前,應將滑動變阻
器滑片滑到最____（選填“左”或“右”）端。此實驗中滑動變阻器的作用是保
護電路和__________________________。
斷開
右
保持定值電阻兩端電壓不變
（2）[2021福建中考] 連接電路，閉合開關，電流表指針偏到零刻度線左邊，
如圖乙，原因是________________________。
電流表正負接線柱接反了
【提升設問】
（3）[2021福建中考] 正確連接電路，用上述5個定值電阻進行實驗得到五
組數據。作出電流與電阻的關系圖像如圖丙。實驗中定值電阻兩端的電壓保
持___，滑動變阻器的最大阻值應不小于____ 。
2
50
（4）[2021福建中考] 為了更直觀地表示電壓不變時電流與電阻的關系，可
以改變橫坐標，處理數據后畫出電流 與______________的關系圖線。
電阻的倒數
（5）若實驗過程中改用 的電阻繼續實驗時,發現無論怎樣移動滑動變阻
器滑片,都無法使電壓表示數達到實驗要求的值,你認為原因可能是___。
A.滑動變阻器的最大阻值太大 B.電壓表量程選小了 C.滑動變阻器的最大阻
值太小
C
【拓展設問】
（6）小亮也用圖甲所示的電路圖探究電流與電阻的關系,電源為兩節新干電
池,小亮選用的滑動變阻器的規格為“ ”,實驗中保持定值電阻兩端電壓
為 。
①則小亮可以選用的定值電阻的最大阻值為____ 。
30
②小亮在進行實驗時,發現自己選用的 的定值電阻損壞了,臨時從別處借
來“ ”的燈泡替代該電阻,______（選填“能”或“不能”）完成該實驗,請
說明理由:_________________________________________________________
____________________________。
不能
燈泡兩端電壓為時,燈泡電阻為 ,但燈泡電阻隨溫度升高而增大,阻值不是始終等于
③小亮在進行實驗時,若將電壓表并聯在了滑動變阻器兩端,____
（選填“能”或“不能”）得到電流與電阻的關系,理由是____________________
______________________________________。
能
更換不同的定值電阻后,調節滑片使電壓表示數保持不變即可
④實驗中需要不斷更換定值電阻,操作復雜,請你提出一條改進建議:________
______________。
用電阻箱替代定值電阻
實驗2 伏安法測電阻【7年5考】
1.常規方法測電阻
實驗原理
實驗電路 ________________________________________________
設計與進行 實驗 （1）斷開開關,按電路圖連接電路,將滑片移到滑動變阻器最大
阻值處
（2）閉合開關,調節滑動變阻器的滑片至適當位置,讀出電壓表
與電流表的示數,并將數據記錄下來
（3）移動滑動變阻器滑片,重復上述步驟
（4）將測得的數據記錄在下表中,再利用歐姆定律計算出 的
阻值，并求出平均值
__________________________________________________________________________________________________________
. .
. .
. .
. .
. .
. .
. .
. .
交流與反思 （1）多次測量的目的是減小誤差,使實驗結果更加準確
（2）測量小燈泡的阻值
①小燈泡的阻值不是定值,求小燈泡電阻的平均值無意義,故在
表格設計中,不應有“電阻平均值 ”一欄。測量小燈泡阻值
的表格設計如下
__________________________________________________________________________________________________________
. .
. .
交流與反思 ②小燈泡的 圖像如圖所示,該圖像是曲線，說明小燈泡的
電阻不是定值
______________________________________________
③影響小燈泡的電阻的主要因素是溫度,溫度越高,電阻越大
滑動變 阻器的 作用 測定值電阻阻值 改變待測電阻兩端的電壓,多測幾
次,求平均值減小誤差
測小燈泡的電阻 改變燈泡兩端的電壓,多測幾組數
據,尋找普遍規律（燈絲的電阻隨
溫度變化的規律）
測小燈泡正常發光時的電阻 改變燈泡兩端的電壓,使燈泡正常
發光
測小燈泡的額定電功率 測小燈泡電功率 改變燈泡兩端的電壓,多測幾組數
據,尋找普遍規律（燈泡的電功率
隨電壓變化的規律）
2.特殊方法測電阻
器材 實驗電路圖 需要測量的物理量及 的表達式
缺電 流表 電源、開關、 電壓表、已知 電阻 、未知 電阻 _________________________________________ （1）閉合,分別測出和 兩
端的電壓、 ;
（2）
__________________________________________ （1）只閉合,測出 兩端電壓
,閉合和,測出電源電壓 ;
（2）
器材 實驗電路圖 需要測量的物理量及 的表達式
缺電 流表 電源、開關、 電壓表、滑動 變阻器 （最大阻值為 ）、未知 電阻 ___________________________________________ （1）閉合 ,讀出滑動變阻器滑片
在最右端時電壓表的示數 ;
（2）讀出滑動變阻器滑片在最
左端時電壓表的示數 ;
器材 實驗電路圖 需要測量的物理量及 的表達式
缺電 流表 電源、開關、 單刀雙擲開 關、電壓表、 已知電阻 、 未知電阻 ____________________________________________ （1）閉合,將撥至1,測出
兩端的電壓 ;
（2）閉合,將 撥至2,測出電源
電壓 ;
（3）
器材 實驗電路圖 需要測量的物理量及 的表達式
缺電 壓表 電源、開關、 電流表、已知 電阻 、未知 電阻 ________________________________________________ （1）閉合,分別測出通過 和
的電流、 ;
（2）
_______________________________________________ （1）只閉合,測出通過 的電
流 ;
（2）只閉合,測出通過 的電
流 ;
（3）
器材 實驗電路圖 需要測量的物理量及 的表達式
缺電 壓表 電源、開關、 電流表、已知 電阻 、未知 電阻 _______________________________________________ （1）閉合,斷開,測出通過
的電流 ;
（2）閉合、,測出總電流 ;
（3）
器材 實驗電路圖 需要測量的物理量及 的表達式
缺電 壓表 電源、開關、 電流表、已知 電阻 、未知 電阻 ___________________________________________________ （1）只閉合,測出電路中電流 ;
（2）再閉合,測出通過 的電流
;
（3）
電源、單刀雙 擲開關、電流 表、已知電阻 、未知電阻 _________________________________________________ （1）分別將 撥到1和2位置,讀出
電流表示數、 ;
（2）
器材 實驗電路圖 需要測量的物理量及 的表達式
缺電 壓表 電源、開關、 電流表、滑動 變阻器 （最大阻值為 ）、未知 電阻 _______________________________________________ （1）閉合 ,讀出滑動變阻器滑片
在最右端時電流表的示數 ;
（2）讀出滑動變阻器滑片在最
左端時電流表的示數 ;
（3）
器材 實驗電路圖 需要測量的物理量及 的表達式
等效 替代 法 電源、單刀雙 擲開關、電流 表、電阻箱 、未知電阻 _______________________________________________ （1）將撥至 ,讀出電流表示數
;
（2）將撥至 ,調節電阻箱,使電
流表的示數仍為 ,讀出電阻箱示
數 ;
（3）
器材 實驗電路圖 需要測量的物理量及 的表達式
等效 替代 法 電源、單刀雙 擲開關、電壓 表、定值電阻 、電阻箱 、未知電阻 _________________________________________________ （1）將撥至 ,讀出電壓表示數
;
（2）將撥至 ,調節電阻箱,使電
壓表的示數仍為 ,讀出電阻箱示
數 ;
（3）
例3 現要測量電阻的阻值,提供的實驗器材有:待測電阻
（約）、阻值為 的定值電阻 、兩節新干電池、電流表、電壓表、
滑動變阻器、開關及導線若干。
圖1
【基礎設問】
（1）用筆畫線代替導線,將圖1甲中的實物圖連接完整,要求滑動變阻器的滑
片向接線柱 移動時,其接入電路的阻值變小。
[答案] 如圖1所示。
圖1
（2）正確連線后,閉合開關,移動滑片 ,電流表示數幾乎為零,電壓表示數接近
電源電壓且?guī)缀醪蛔儭Ｈ綦娐分兄挥幸惶幑收?可判斷該故障是________。
（3）排除故障繼續實驗,某次測量中電流表的示數為 ,電壓表的示數如
圖1乙,為_______________,則____ 。
斷路
（或）
5.2
（4）小亮在實驗時,將電阻 換成小燈泡,連接好電路后閉合開關,小燈泡閃
亮一下就熄滅了。檢查發現小燈泡的燈絲已燒斷。原因是閉合開關時,滑動變
阻器連入電路的電阻______（選填“過大”或“過小”）。
過小
【提升設問】
（5）[2022福建中考] 排除故障后進行實驗。移動滑片 ，當電壓表示數為
時，電流表示數如圖1丙，為_____A，此時小燈泡的電阻為____
（結果保留一位小數）。
0.24
9.2
（6）[2022福建中考] 根據實驗數據，分別畫出小燈泡和滑動變阻器的
圖像，如圖1丁。根據圖像可知：小燈泡兩端電壓越大，電阻越____；
當滑動變阻器連入電路的電阻與小燈泡電阻相等時，小燈泡的功率是____ 。
大
0.3
【拓展設問】
（7）[2022福建中考] 小亮發現無論如何移動滑片，小燈泡兩端的電壓都無
法調到。現增加一個阻值為 的定值電阻 和一個開關，對原電路進
行改進，使小燈泡兩端電壓能在 之間變化，測出小燈泡在不同電壓
下的電阻。請?jiān)趫D2甲的虛線框中畫出電路圖，要求電路連接后不再拆接。
圖2
[答案] 如圖2所示。
圖2
（8）某同學利用電源（電壓未知）、電阻箱 和電流表
（指針能正常偏轉,但刻度盤示數模糊不清）等器材,測電阻 的阻值,設計的
電路如圖2乙所示。完成下列實驗步驟:
①正確連接電路,斷開、,將電阻箱 的阻值調至最大。
②__________________________________。
③________________________________________________________________
_______。
④電阻 ____（用測得量的符號表示）。
只閉合,標記電流表指針?biāo)傅奈恢?br/>斷開,閉合,調節電阻箱,使電流表指針指在標記的位置,記下電阻箱的阻值
（9）[2021福建中考] 若沒有電壓表，只有一個電流表、兩個開關、一個定
值電阻、待測電阻 、兩節新干電池，設計并在圖2丙的虛線框內畫出測
量 阻值的電路圖（要求電路連接后不能再拆接）。
[答案] 如圖3所示。（合理即可）
圖3
1.[2024福建中考] 探究電流與電壓、電阻的關系,器材有:電源（恒為 ）、
電壓表、電流表、電阻 、 、 、滑動變阻
器 、開關、導線若干。
（1）用筆畫線代替導線將圖甲的實物電路連接完整。閉合開關前,將滑動變
阻器滑片 移到最____端,起到__________的作用。
左
保護電路
[答案] 如圖所示。
（2）電表選擇合適的量程后，閉合開關,電流表示數為零,電壓表示數等于電
源電壓,經檢查電表完好，則電路故障可能是____________________________
_________。排除故障,繼續實驗。
電阻斷路（或接觸不良、或開路）
（3）探究電流與電壓的關系，實驗數據如下表,其中第3次實驗的電壓表示數
如圖乙所示，為____ 。分析數據可得:電阻不變時，電流跟電壓成______。
實驗中所選的電阻阻值為___ 。
序號 電壓 電流
1 1.0 0.20
2 1.5 0.30
3 0.40
2.0
正比
5
（4）探究電流與電阻的關系,將 電阻接入電路,記錄電流表示數為 ;
將電阻更換為 ,移動滑片直至電壓表示數為____ ,記錄電流表示數;再將
電阻更換為 ,發現無法完成實驗。從本實驗可行性與安全性考慮,應控制
電阻兩端的電壓范圍為__________________________。
1.5
（或）
2.[2024山西中考] 實驗室里有一個標識不清的定值電阻，小亮設計實驗進行
測量（電源為兩節新干電池）。
甲
乙
（1）根據公式_______可知，通過對電流和電壓的測量來間接測出導體的電
阻。請用筆畫線代替導線將圖甲的電路連接完整（導線不得交叉）。
[答案] 如圖所示。
（2）連接電路時，開關應______，滑動變阻器的滑片 應放在___
（選填“”或“ ”）端。閉合開關，電壓表示數接近電源電壓，電流表無示數。
經檢查電流表及各接線處均完好，則電路的故障可能是_______________。
斷開
定值電阻斷路
（3）排除故障后閉合開關，移動滑片使電壓表示數為 ，電流表示數如
圖乙所示，為____A，則電阻為___ 。小亮把該數據作為本實驗的最終結
果，請你作出評價或建議:________________________________。
0.3
8
應該多次測量求平均值以減小誤差
建議用時：20分鐘
基礎過關
1.[2024陜西中考] 小明和小華在探究電流與電阻的關系時,實驗電路如圖甲所示。
甲
實驗次數
1 5 0.4
2 10 0.2
3 15 0.12
4 20 0.1
乙
（1）請用筆畫線代替導線將圖甲所示電路補充完整。
[答案] 如圖所示。
（2）正確連接電路,閉合開關前,滑動變阻器的滑片 應置于最____
（選填“左”或“右”）端。閉合開關,觀察到電壓表有示數,電流表無示數。已知
導線、電表均完好且接觸良好,則原因可能是定值電阻 ______。
右
斷路
（3）排除故障后,小明換用不同的電阻，控制電壓表示數不變進行實驗,將實
驗數據記錄在表中,并作出 圖像,如圖乙。小華認為小明所繪圖像不合理,
其理由是__________________________________________________。
電流與電壓不是線性關系，各數據點應用平滑曲線連接
丙
（4）小明和小華發現,由 圖像不能確定電流
與電阻的定量關系,于是他們進一步分析數據特點,
作出了 圖像,如圖丙,分析其特點,可得出:當導
體兩端電壓一定時,通過導體的電流與導體的電阻
成____比。
反
（5）小明和小華對實驗進行了反思:若再換用兩
個定值電阻,增加兩組數據,使數據點分布合理,有
利于繪出的圖像更好地反映電流與電阻的關系,你
建議選用___________（選填“ 、 ”或“
、 ”）的定值電阻。
、
丁
（6）小明和小華找到一卷規格為 的鎳鉻
合金絲（無絕緣表層）,截取了長度為 、
、、的四段,對應阻值為 、
、 、 。分別將它們繞成螺旋狀
后,兩端纏繞在接線柱上固定,制成了四個簡易定
鎳鉻合金絲有一部分纏繞在接線柱上，導致有效長度變短（或螺旋狀線圈中鎳鉻合金絲相互接觸部分形成短路）
值電阻，如圖丁所示。在老師的幫助下,他們對制作的電阻進行了測量檢驗,
發現測量值均偏小，且有的偏小值較大,原因可能是______________________
__________________________________________________________________
__________________。
2.[2024河南中考] 小華用如圖甲所示的電路探究電流與電壓、電阻的關系。
電源電壓恒為,滑動變阻器最大阻值為 。
甲
（1）她先用阻值為 的定值電阻探究電流與電壓的關系。
①圖甲是根據設計的電路圖連接的實物電路，請?jiān)谔摼€框中畫出該電路圖。
[答案] 如圖1所示。
圖1
②閉合開關前，應將滑動變阻器的滑片移到最右端，否則，閉合開關時
________（選填“電流表”或“電壓表”）指針的偏轉可能超出所用量程。
電壓表
③閉合開關，移動滑片，記錄了如下數據。第5次的電壓表和電流表的示數
如圖乙、丙所示，請將示數填入表中。
實驗次數 1 2 3 4 5
電壓 1.6 2.0 2.2 2.4 .____
電流 0.16 0.20 0.22 0.24 ._____
2.8
0.28
乙
丙
④請?jiān)趫D丁中描出表中各組數據對應的點，并根據描出的點畫出 圖像。
丁
[答案] 如圖2所示。
圖2
⑤分析表中數據或圖像的特點，可得出：電阻一定時，電流與電壓成正比。
得出此結論的理由是________________________________________________
___________________。
每次電壓與電流的比值相等（或圖像是過坐標原點的一條傾斜直線）
（2）接下來，她用原電路探究電壓一定時，電流與電阻的關系。先調節滑
片，使電壓表示數為,記錄電流表示數；然后斷開開關，將 電阻依次
換成 、 電阻，閉合開關，移動滑片，使電壓表示數仍為 ,記錄電
流表示數。當換成 電阻后，發現電壓表示數始終不能為 ,為了完成實
驗，下列方案可行的是___（填字母代號）。
C
A.換用電壓為 的電源
B.把電壓表改接為 量程
C.在開關與滑動變阻器之間串聯一個 的電阻
3.[2024無錫中考] 小紅測量長度為 的鎳鉻絲、銅絲的電阻，器材有：電
源、開關、滑動變阻器、電流表、電壓表、電阻箱 ，長度為
的導線若干。
（1）①用如圖甲所示的電路測量鎳鉻絲的電阻，請用筆畫線代替導線，將
電路連接完整。
[答案] 如圖所示。
②閉合開關前，將滑動變阻器的滑片置于___（選填“”或“ ”）端。
③正確連接電路后，閉合開關，移動滑片，讀出電壓表的示數 和電流表
的示數，記錄在表格中，當電壓表示數為 時，電流表示數如圖乙所示,為
_____A，則鎳鉻絲的電阻為___ ，分析數據可得：當導體的電阻一定時，
__________________。
實驗序號
① 1 0.2
② 1.5 0.3
③ 2
④ 2.5 0.5
5
電流和電壓成正比
（2）小紅用連接完整的圖甲電路測量銅絲的電
阻時，發現電壓表示數始終很小。于是按照圖丙
的電路圖重新連接電路，為銅絲， 為電阻箱，
電源電壓不變。閉合開關，調節電阻箱接入電路
的阻值，當阻值為 時，電壓表示數為 ;
當阻值為 時，電壓表示數為 。則銅絲電
阻為____ ，電源電壓為____ 。
0.5
2.8
4.[2024煙臺中考] 在“測量小燈泡正常發光時的電阻”實驗中，器材如下：電
源（電壓恒為）、小燈泡（額定電壓 ，正常發光時的電阻約為
）、電流表、電壓表 、滑動變阻器
、滑動變阻器 、開關和導線若干。
甲
乙
丙
（1）請?jiān)趫D甲方框中畫出該實驗的電路圖。（各元件不必標注字母）
[答案] 如圖所示。
（2）為了完成實驗，電流表應選擇__________量程，電壓表應選擇
_________量程，滑動變阻器應選擇____（選填“”或“ ”）。
（3）閉合開關，移動滑動變阻器的滑片，使電壓表示數為 ，此時電
流表的示數如圖乙所示，則小燈泡正常發光時的電阻為____ 。
9.5
（4）完成上述實驗之后，老師提出：如果沒有電壓表，用一個電流表和一
個定值電阻 ，仍可完成本實驗。興趣小組經過討論設計了如圖丙所示的電
路，并進行了如下操作：
①閉合開關、，移動滑動變阻器滑片，使電流表示數為 ，此時小燈泡
正常發光；
②保持滑動變阻器滑片的位置不變，斷開，閉合，電流表示數為 ，
則小燈泡正常發光時的電阻_____（用、、 表示）。

展開更多......

收起↑
